最近在做采集的一些任务所以学了一下Modbus通信，学了好几天昨天终于把大概弄明白了，其实简单来说就是客户端向设备发送一个请求报文请求数据，服务器端根据请求报文向客户端端回发一个报文，客户端在接收到响应报文之后对响应报文进行解析，解析之后在将数据存到数据库里或者打印出来。
报文格式：
下面让我们来详细的了解一下这个过程。
首先，做就是在客户端添加一个SOCKET与设备建立连接。说简单点，你不要认为是什么Modbus，就认为是一台电脑，开了SOCKET服务在这里。参考代码如下：
public static void testframe () {
TcpClient client = new TcpClient ();
client.Connect (IPAddress.Parse ("127.0.0.1"), 5556);
}这里IP和端口号都是由设备方提供的。真实程序一般都把这两个参数写配置文件中。
设备连上以后，下一步当然就是读取数据。Modbus的基本原理就是程序向设备请求，需要读取哪个数据，设备就会返回相应的数据。我们知道机器或者说是电脑是只认识01001这样的字符串的。所以所谓的Modbus协议，说得简单一点，就是规定这样一个0101字符各代表什么含义。
下面是核心代码即请求报文和响应报文的代码：
if (client.Connected) {
NetworkStream sm = client.GetStream (); // start address = 99 , count = 3
sm.Write (new byte[] {
0x01, 0x00, // transfer flag (little-endian)
0x00, 0x00, // protocol flag
0x00, 0x06, // length (big-endian)
0x01, // device id
0x03, // function code
0x00, 0x63, // start address (big-endian)
0x00, 0x03 // count (big-endian)
}, 0, 12);
byte [] frame = new byte [256];
int read_len = sm.Read (frame, 0, frame.Length);
if (read_len > 9) {
Console.WriteLine ("successful in receiving:");
int cnt = (int) frame [8];
for (int i = 0; i < cnt; i += 2) {
uint val = (uint) frame [i + 9];
val <<= 8;
val |= (uint) frame[i + 10];
Console.WriteLine (val);
}
} else if (read_len == 9) {
Console.WriteLine ("rcv error!!");
Console.WriteLine ("error code : " + (frame[7] - 0x80) + frame[8]);
}
}下面对这段代码进行一下解释：
MSDN里对NetworkStream 类的解释是“提供用于网络访问的基础数据流。”，并且“要创建 NetworkStream，必须提供连接的Socket。”。
NetworkStream.Write 方法 //将数据写入 NetworkStream。（发送请求报文） ，方法里有三个参数分别是
- buffer
- 类型：System.Byte[]
类型 Byte 的数组，该数组包含要写入NetworkStream 的数据。
- offset
- 类型：System.Int32
buffer 中开始写入数据的位置。
- size
- 类型：System.Int32
要写入 NetworkStream 的字节数。
NetworkStream.Read方法和write方法类似，只不过Read方法接受的是响应报文，并且需要先将接收到的数据存在frame数组里，然后再对这一串数据进行解析得到想要的数据 。
下面单独对解析过程做一下解释：
byte [] frame = new byte [256]; //定义一个标识名为frame的byte类型的数组用于存放接收到的数据流
int read_len = sm.Read (frame, 0, frame.Length); //NetworkStream.Read的返回值是<span><span><span class="sentence" id="mt5">从 <span><a target=_blank href="https://msdn.microsoft.com/zh-cn/library/system.net.sockets.networkstream.aspx" target="_blank">NetworkStream</a></span> 中读取的字节数。</span></span></span>
if (read_len > 9) {
Console.WriteLine ("successful in receiving:");
int cnt = (int) frame [8]; //响应报文的第9个byte表示的是数据部分的长度
for (int i = 0; i < cnt; i += 2) { //i+=2是因为每个数据是2byte
uint val = (uint) frame [i + 9]; //一个数据是2byte,其中前一个byte是高位，后一个byte是低位
val <<= 8; //左移8位将高位的数放入高位
val |= (uint) frame[i + 10]; //微运算，将低位的数与高位的数取或
Console.WriteLine (val);
}

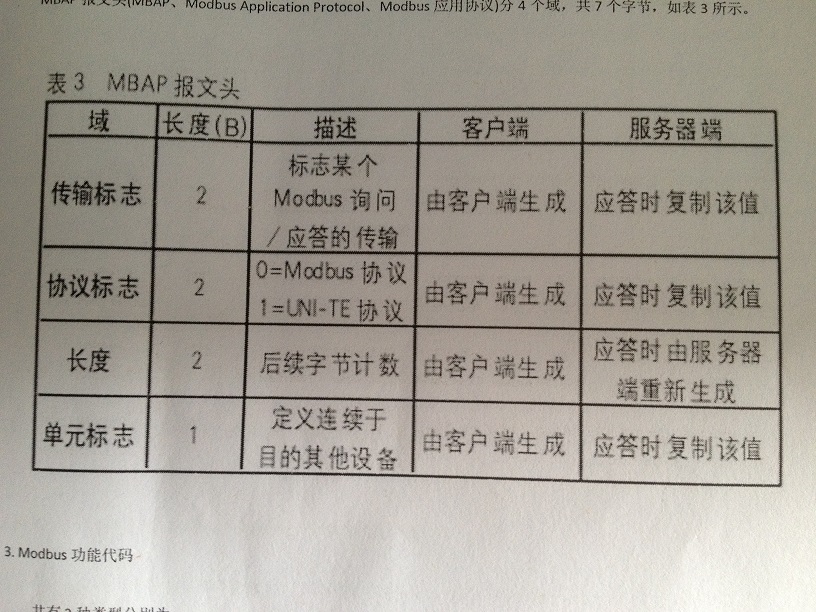

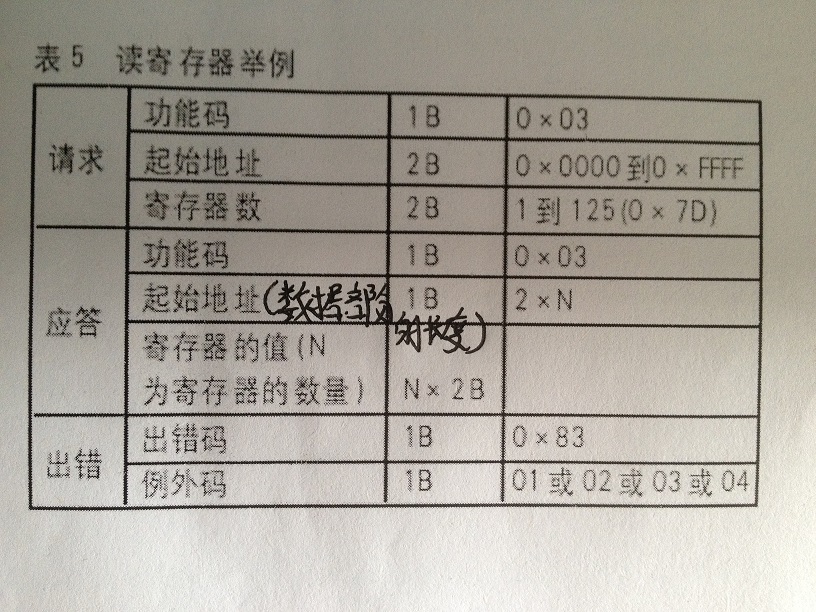

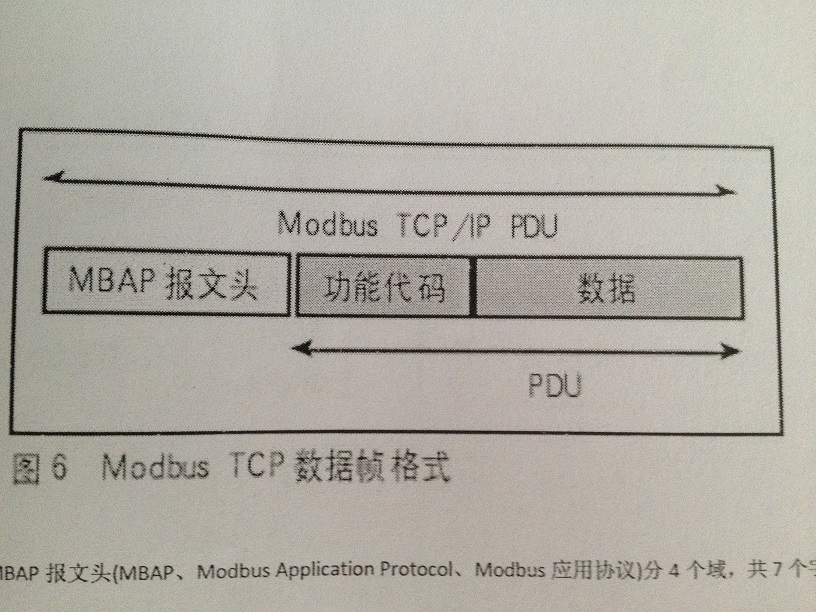

}下面是几张Modbus报文的图：

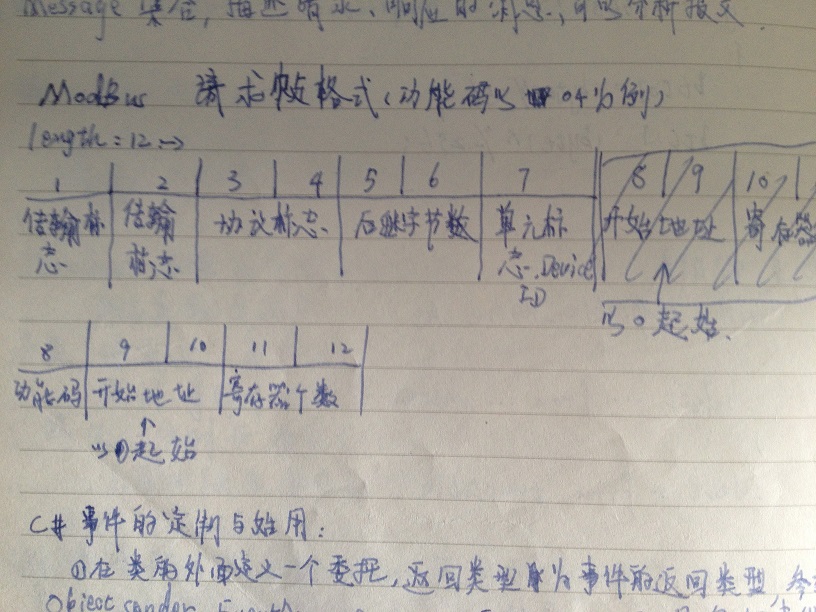

请求报文:

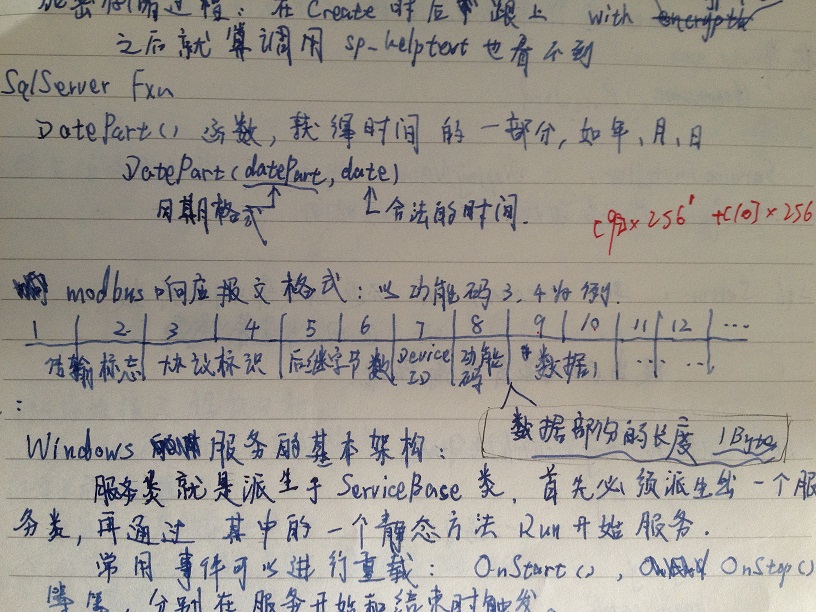

响应报文：
