Python+Android进行TensorFlow开发

Tensorflow是Google开源的一套机器学习框架，支持GPU、CPU、Android等多种计算平台。本文将介绍在Tensorflow在Android上的使用。

Android使用Tensorflow框架需要引入两个文件libtensorflow_inference.so、libandroid_tensorflow_inference_java.jar。这两个文件可以使用官方预编译的文件。如果预编译的so不满足要求（比如不支持训练模型中的某些操作符运算），也可以自己通过bazel编译生成这两个文件。

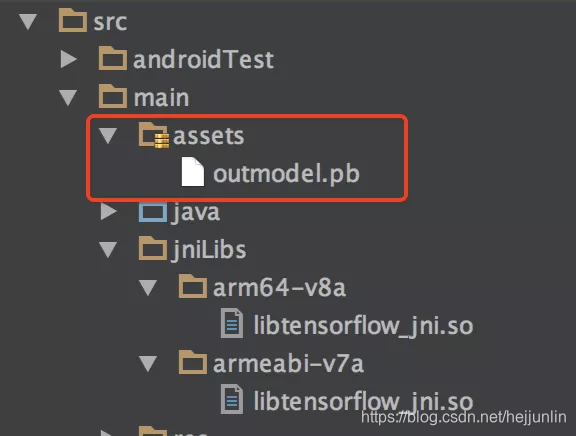

将libandroid_tensorflow_inference_java.jar放在app下的libs目录下，so文件命名为libtensorflow_jni.so放在src/main/jniLibs目录下对应的ABI文件夹下。目录结构如下：

Android目录结构

同时在app的build.gradle中的dependencies模块下添加如下配置：

dependencies {
    ...
    compile files('libs/libandroid_tensorflow_inference_java.jar')
    ...
}

使用tensorflow框架进行机器学习分为四个步骤：

• 构造神经网络

• 训练神经网络模型

• 将训练好的模型输出为pb文件

• ndroid上加载pb模型进行计算

前三步是模型的构造，我们通过python实现，下面给出了一个二分类的简单模型的构造过程，首先是训练过程：

# -*-coding:utf-8 -*-
from __future__ import print_function
import os
import tensorflow as tf
from numpy.random import RandomState

os.environ['TF_CPP_MIN_LOG_LEVEL'] = '2'

"""
训练模型
"""
def train():
    # 定义训练数据集batch大小为8
    batch_size = 8

    # 定义神经网络参数，参数体现出神经网络结构，一个输入层，一个输出层，一个隐藏层
    w1 = tf.Variable(tf.random_normal([2, 3], stddev=1, seed=1), name="w1_val")
    w2 = tf.Variable(tf.random_normal([3, 1], stddev=1, seed=1), name="w2_val")

    # 定义输入输出格式
    x = tf.placeholder(tf.float32, shape=(None, 2), name='x_input')
    y_ = tf.placeholder(tf.float32, shape=(None, 1))

    # 定义神经网络前向传播过程
    a = tf.matmul(x, w1)
    y = tf.matmul(a, w2, name="cal_node")

    # 定义交叉熵和反向传播算法
    cross_entropy = -tf.reduce_mean(y_ * tf.log(tf.clip_by_value(y, 1e-10, 1.0)))
    train_step = tf.train.AdadeltaOptimizer(0.001).minimize(cross_entropy)

    # 生成随机训练集
    rdm = RandomState(1)
    dataset_size = 128

    # 定义映射关系
    X = rdm.rand(dataset_size, 2)
    Y = [[int(x1 + x2 < 1)] for (x1, x2) in X]

    with tf.Session() as sess:
        # 初始化所有参数
        init_op = tf.global_variables_initializer()
        sess.run(init_op)

        # print sess.run(w1)
        # print sess.run(w2)

        STEPS = 500
        for i in range(STEPS):
            start = (i * batch_size) % dataset_size
            end = min(start + batch_size, dataset_size)

            # 训练神经网络，更新神经网络参数
            sess.run(train_step, feed_dict={x: X[start:end], y_: Y[start:end]})

            if i % 100 == 0:
                total_cross_entropy = sess.run(cross_entropy, feed_dict={x: X, y_: Y})
                print("After %d training step(s), cross entropy on all data is %g" % (i, total_cross_entropy))

            print(sess.run(w1))
            print(sess.run(w2))

        # 保存check point
        saver = tf.train.Saver(tf.trainable_variables())
        saver.save(sess, './model/checpt')

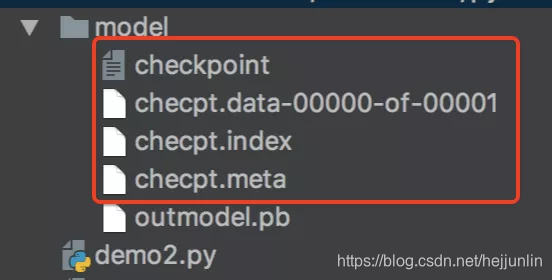

上面的代码首先定义神经网络，初始化训练数据，进行500次训练过程，并将训练结果checkpoints保存到model文件夹下，checkpoints包含了训练模型得到的参数信息，共生成四个相关的文件，如下图：

由于checkpoint文件众多，为了方便使用，我们通过下面的代码将它们生成一个pb文件，在android上只需要这个pb文件即可使用这个训练好的模型：

"""
存储pb模型
"""
def dump_graph_to_pb(pb_path):
    with tf.Session() as sess:
        check_point = tf.train.get_checkpoint_state("./model/")
        if check_point:
            saver = tf.train.import_meta_graph(check_point.model_checkpoint_path + '.meta')
            saver.restore(sess, check_point.model_checkpoint_path)
        else:
            raise ValueError("Model load failed from {}".format(check_point.model_checkpoint_path))

        graph_def = tf.graph_util.convert_variables_to_constants(sess, sess.graph.as_graph_def(), "cal_node".split(","))

        with tf.gfile.GFile(pb_path, "wb") as f:
            f.write(graph_def.SerializeToString())

拿到生成的pb模型，我们可以在android上使用了。将pb文件在这main/assets下：

接下来就可以载入pb，进行计算了：

public class MainActivity extends AppCompatActivity {
    private Graph graph_;
    private Session session_;
    private AssetManager assetManager;

    private static ExecutorService executorService;
    private static Handler handler;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        executorService = Executors.newFixedThreadPool(5);

        // 初始化tensorflow
        initTensorFlow("outmodel.pb");

        // 使用tensorflow进行计算
        runTensorFlow();
    }
    ...
}

通过如下方式载入pb模型，初始化tensorflow：

private boolean initTensorFlow(String modelFile) {
        assetManager = getAssets();
        // 新建Graph
        graph_ = new Graph();

        InputStream is = null;
        try {
            // 读取Assets pb文件
            is = assetManager.open(modelFile);
        } catch (IOException e) {
            e.printStackTrace();
            return false;
        }

        try {
            // 加载pb到Graph
            TensorUtil.loadGraph(is, graph_);
            is.close();
        } catch (IOException e) {
            e.printStackTrace();
            return false;
        }
        // 初始化session
        session_ = new Session(graph_);
        if (session_ == null) {
            return false;
        }

        return true;
    }

然后就可以使用tensorflow API进行运算了：

private void runTensorFlow() {
        executorService.execute(generatePredictRunnable(handler));
    }

    private Runnable generatePredictRunnable(Handler handler) {
        return new Runnable() {
            @Override
            public void run() {
                float[][] input = new float[1][2];

                input[0][0] = 1;
                input[0][1] = 2;

                // 定义输入tensor
                Tensor inputTensor = Tensor.create(input);

                // 指定输入，输出节点，运行并得到结果
                Tensor resultTensor = session_.runner()
                        .feed("x_input", inputTensor)
                        .fetch("cal_node")
                        .run()
                        .get(0);

                float[][] dst = new float[1][1];
                resultTensor.copyTo(dst);

                // 处理结果
                ArrayList<Float> resultList = new ArrayList<>();
                for (float val : dst[0]) {
                    if (val != 0) {
                        resultList.add(val);
                    } else {
                        break;
                    }
                }
            }
        };
    }

上面就是通过python训练机器学习模型，并在android平台进行调用的完整流程。

原创作者：JackMeGo，原文链接：https://www.jianshu.com/p/eef4ab014a12
