pads怎么高亮网络
选择完整个网络----再按CTRL+H 就高亮了。
取消高亮是，选择需要取消高亮的整个网络，按 CTRL+U 就取消了。
PADS在生成Gerber时过孔盖油设置方法
PADS2007中怎么设置过孔盖油与过孔开窗及其验证过程
主要有下面两步......
第一步----配置Soldermasktop.pho的时候设置TOP层选中VIAS就设置成了过孔开窗的形式，如果不选择VIAS就设置成了过孔盖油的形式
第二步----PCB导出的GERBER文件是不是过孔开油还是过孔盖油，在CAM350里面可以很明显地看出来
a.将Soldermasktop.pho设置为画到顶层，这个时候如果过孔显示的颜色跟焊盘显示的颜色是一样的，就表示过孔开窗； 反之，如果过孔显示的颜色跟焊盘显示的颜色是不一样的，就表示过孔盖油了
b.还可以通过CAM350的打印功能来验证，只打印Soldermasktop.pho层，如果有显示出过孔就表示是过孔开窗了否则就是过孔盖油

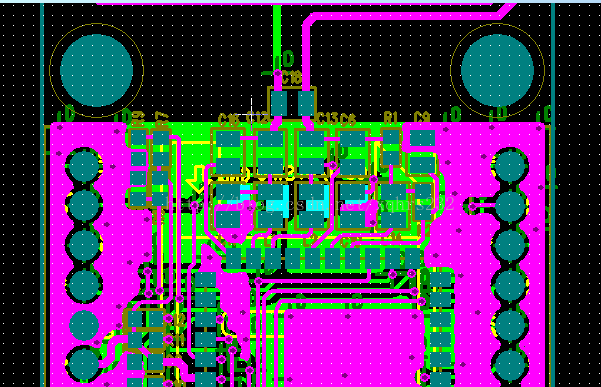

下面是过孔盖油的图示......

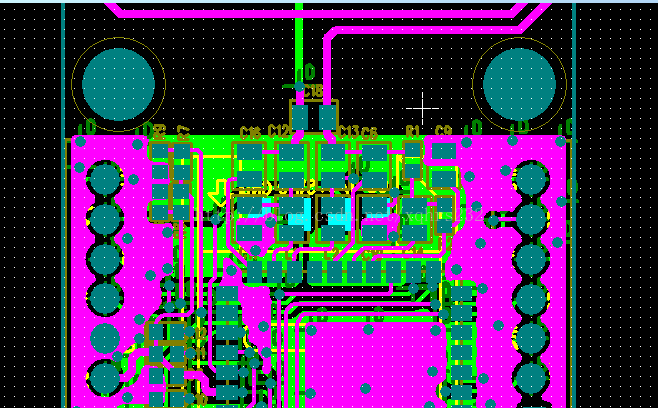

下面是过孔开窗的图示......
