STM32高级定时器TIM8PWM驱动

看来写博客还是有用的，现在是8月7号，只记得TIM8和TIM1输出PWM比通用定时器多一步，但是现在已经忘记是哪一步了 ，又回来瞅瞅，还好当时有记录

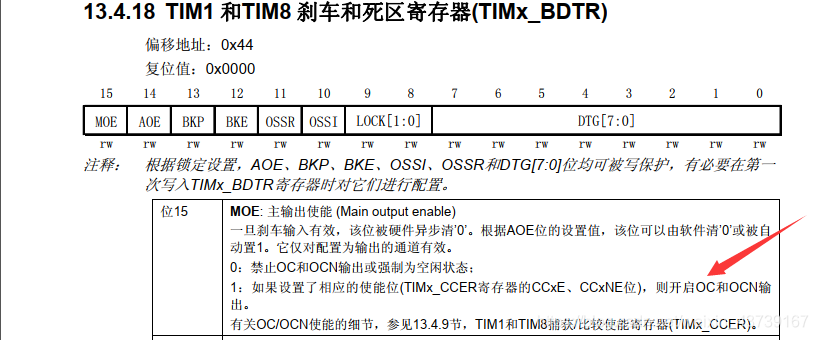

终于搞出来了，高级定时器比通用定时器多一步操作，从原子的例程从TIM3到TIM8改半天，我还以为是一定要复用呢。。。想想也是够傻的。结果是PWM输出没使能。数据手册中TIM8-1比通用定时器多个BDTR寄存器，里面第15位是PWM输出使能
来吧，代码：

配置4路PWM

/*库函数版*/
void TIM8_PWM_Init(u16 arr,u16 psc)
{
	u16 CCR1_Val=500;
	u16 CCR2_Val=400;
	u16 CCR3_Val=300;
	u16 CCR4_Val=200;

	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;


	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM8, ENABLE);	//使能定时器3时钟
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);  //使能GPIO外设和AFIO复用功能模块时钟


   //设置该引脚为复用输出功能,输出TIM8 CH2的PWM脉冲波形	GPIOB.5
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9; //TIM_CH2
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化GPIO

   //初始化TIM8
	TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision =TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式
	TIM_TimeBaseInit(TIM8, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位

	//初始化TIM8 Channel2 PWM模式
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //选择定时器模式:TIM脉冲宽度调制模式2
 	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
	TIM_OCInitStructure.TIM_Pulse=CCR1_Val;
	TIM_OC1Init(TIM8, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM8 OC2

	TIM_OC1PreloadConfig(TIM8, TIM_OCPreload_Enable);  //使能TIM8在CCR2上的预装载寄存器

	TIM_CtrlPWMOutputs(TIM8,ENABLE);

	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
	TIM_OCInitStructure.TIM_Pulse=CCR2_Val;
	TIM_OC2Init(TIM8, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM8 OC2

	TIM_OC2PreloadConfig(TIM8, TIM_OCPreload_Enable);  //使能TIM8在CCR2上的预装载寄存器

	TIM_CtrlPWMOutputs(TIM8,ENABLE);

	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
	TIM_OCInitStructure.TIM_Pulse=CCR3_Val;
	TIM_OC3Init(TIM8, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM8 OC2

	TIM_OC3PreloadConfig(TIM8, TIM_OCPreload_Enable);  //使能TIM8在CCR2上的预装载寄存器

	TIM_CtrlPWMOutputs(TIM8,ENABLE);

	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
	TIM_OCInitStructure.TIM_Pulse=CCR4_Val;
	TIM_OC4Init(TIM8, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM8 OC2

	TIM_OC4PreloadConfig(TIM8, TIM_OCPreload_Enable);  //使能TIM8在CCR2上的预装载寄存器

	TIM_CtrlPWMOutputs(TIM8,ENABLE);

	TIM_Cmd(TIM8, ENABLE);  //使能TIM8
}

寄存器的复位值是0x00000000，所以好多地方没有设置，是因为采用的是复位的默认值，比如什么向上计数，输出极性等等
来吧，代码：只配置了CH1，其他的一样

/*寄存器版*/
#include "register.h"


void TIM8_CH1_4_Init(void)
{
	/***********开启时钟**********/
	RCC->APB2ENR|=(1<<13);//开启TIM8时钟
	RCC->APB2ENR|=(1<<4);//GPIOC 时钟使能
	/***********开启时钟**********/

	/***********初始化GPIO**********/
	GPIOC->CRL&=0x00FFFFFF;//清零GPIOC7-6位
	GPIOC->CRH&=0xFFFFFF00;//清零GPIOC9-8位

	GPIOC->CRL|=0xBBFFFFFF;//配置GPIOC7-6，复用推挽输出，50MHz
	GPIOC->CRH|=0xFFFFFFBB;//配置GPIOC8-9，复用推挽输出，50MHz
	/***********初始化GPIO**********/

	/************************定时器基本设置**************************/
	TIM8->ARR=(1000-1);//计数周期
	TIM8->PSC=71;//时钟分频系数

	/*************************定时器基本设置*************************/

	//PWM_CH1配置
	TIM8->CCMR1|=7<<4;//输出比较CH1设置为PWM2模式
	TIM8->CCMR1|=1<<3;//输出比较CH1预装载使能
	TIM8->CCER|=1<<0;//输出模式下，OC1信号输出到对应引脚上
	TIM8->CCR1=500;//计数周期为1000，CCR1=500，即占空比为50%

	TIM8->CCMR1|=7<<12;//输出比较CH2设置为PWM2模式
	TIM8->CCMR1|=1<<11;//输出比较CH2预装载使能
	TIM8->CCER|=1<<4;//输出模式下，OC2信号输出到对应引脚上
	TIM8->CCR2=500;//计数周期为1000，CCR2=500，即占空比为50%

	TIM8->CCMR2|=7<<4;//输出比较CH3设置为PWM2模式
	TIM8->CCMR2|=1<<3;//输出比较CH3预装载使能
	TIM8->CCER|=1<<8;//输出模式下，OC3信号输出到对应引脚上
	TIM8->CCR3=500;//计数周期为1000，CCR3=500，即占空比为50%

	TIM8->CCMR2|=7<<12;//输出比较CH4设置为PWM2模式
	TIM8->CCMR2|=1<<11;//输出比较CH4预装载使能
	TIM8->CCER|=1<<12;//输出模式下，OC4信号输出到对应引脚上
	TIM8->CCR4=500;//计数周期为1000，CCR4=500，即占空比为50%

	TIM8->BDTR|=1<<15;//主输出使能
	TIM8->CR1|=1<<7;//自动重装载允许位使能
	TIM8->CR1|=1<<0;//开启定时器8
}
