LM2596直流电压转化，固定版的有3.3V（ASM117-3.3V）、5V（:LM7805）、12V的，可调型的可以输出0-37V

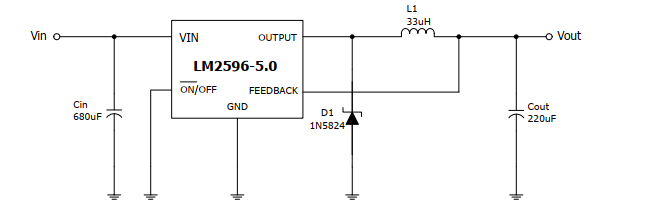

1N5822的最大正向连续电流是3A，反向耐压40V；1N5824的最大正向连续电流是5A，反向耐压30V。
LM2596的最大输出电流也是3A，用1N5824留有一定的余量，如果用1N5822，而且LM2596经常处于满负载输出状态下，那就一点余量也没有了。
MOC3081：是可控硅型光耦，负载的大小 是15mA
MOC3061：系列有MOC3061、MOC3062及MOC3063。
它们的差别只是触发电流不同，MOC3061最大触发电流为15mA,MOC3062为10mA ,MOC3063为5mA。
MOC3061系列产品适用于电磁阀及电铁控制、电机驱动、温度控制等,也可用于固态继电器、交流电源开关等场合。由于采用了光电隔离，并且能用TTL电平驱动,它很容易与微处理器接口.进行各种自动控制设备的实时控制。

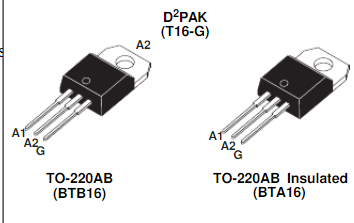

BTA16-600B：双向可控硅晶闸管。
可控硅，一种小功率控件控制大功率设备
可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。
使用：A1 A2接通电源正负，G接正，A1-A2一直导通（G松开也一样），G接负极，A1-A2断开（G松开也一样），当做开关使用，A1-A2相当于开关的两个引脚，G当开关信号
ULN2803：

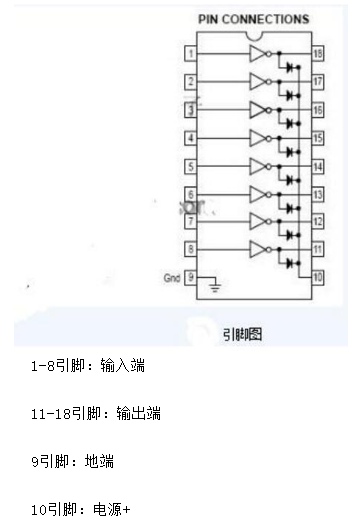

有 8个NPN达林顿晶体管，连接在阵列非常适合逻
辑接口电平数字电路和较高的电流/电压，如电灯，电磁阀，继电器类似的负载，所有设备功能由集电极输出和钳位二极管瞬态抑制。该ULN2803是专为符合标准TTL，而制造ULN2804适合6至1 5V的高级别CMOS或PMOS上。该电路为反向输出型，即输入低电平电压，输出端才能导通工作。
使用：
输入1 输出0，输入0 ，输出截止
ULN2003：和2083类似，8接地，9接电源供电端
NE555:
NE555是属于555系列的计时IC的其中的一种型号，555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号
Pin 1 (接地) ：地线(或共同接地)
Pin 2 (触发点) ：这个脚位是触发NE555使其启动它的时间周期。触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) :当时间周期开始555的输出脚位，移至比电源电压少1.7伏的高电位。周期的结束输出回到O伏左右的低电位。于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) ：一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。它通常被接到正电源或忽略不用 。
Pin 5 (控制) ：这个接脚准许由外部电压改变触发和闸限电压。当计时器经营在稳定或振荡的运作方式下这输入能用来改变或调整输出频率 。
Pin 6 (重置锁定) ： Pin 6重置锁定并使输出呈低态。当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作 。
Pin 7 (放电) ：这个接脚和主要的输出接脚有相同的电流输出能力，当Pin3为低电平时，Pin7对地为低阻态（对地导通），当Pin3为高电平时，Pin7对于为高阻态 。
Pin 8 (V +) ：这是555计时器IC的正电源电压端。供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)
简单来说：我木看懂…
但是：

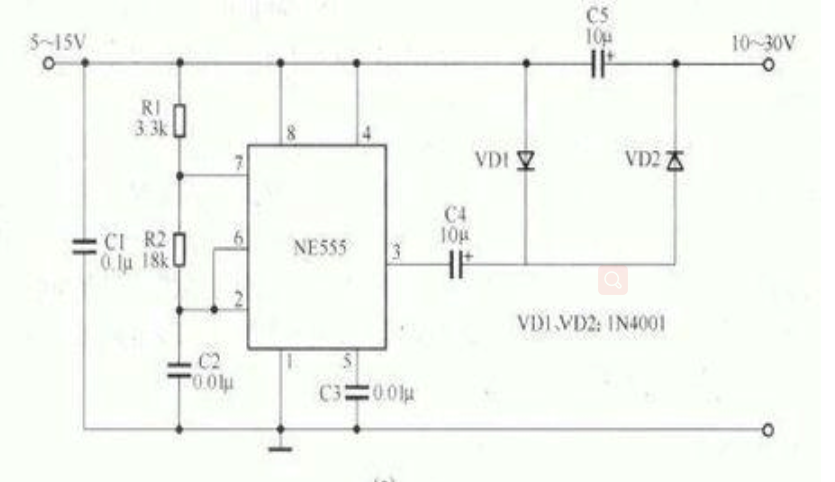

应用——>NE555升压电路：
接通电源后，电源首先通过VDI向C4充电，使c4两端电压接近电源电压。当NE555的③脚输出脉神的上升沿时，再次向C4充电。根据水涨船高的原理，使C4正极对地电压达到:电源电压+脉冲峰值电压。随即这一电压通过 VD2向C5充电，使C5正极对地电压达到C4的电压，即等于电源电压的2倍。当脉冲下降沿
到来时，电源再次通过VDI向C4充电，重复上述过程。

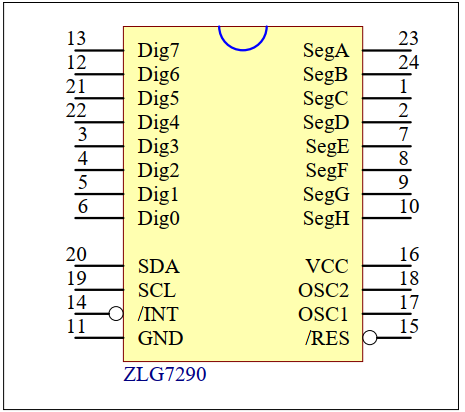

ZLG7290：驱动数码管/多个按键检测
它采用I2C接口，能直接驱动8位共阴式数码管，同时可扫描管理多达64只按键，实现人机对话的功能资源十分丰富。除具有自动消除抖动功能外，它还具有段闪烁、段点亮、段熄灭、功能键、连击键计数等强大功能，并可提供10种数字和21种字母的译码显示功能，用户可以直接向显示缓存写入显示数据，而且无需外接元件即可直接驱动数码管，还可扩展驱动电压和电流。此外，ZLG7290B的电路简单，使用也很方便。
用户按下某个键时，ZLG7290的INT引脚会产生一个低电平的中断请求信号，读取键值后，中断信号就会自动撤销。正常情况下，微控制器只需要判断INT引脚就可以得到键盘输入的信息。微控制器可通过两种方式得到用户的键盘输入信息。其一是中断方式，该方式的优点是抗干扰能力强，缺点是要占用微控制器的一个外部中断源。其二是查询方式，即通过不断查询INT引脚来判断是否有键按下，该方式可以节省微控制器的一根I/O口线，但是代价是I2C总线处于频繁的活动状态，消耗电流多并且不利于抗干扰。
