树的概述
为什么需要树这种数据结构
我们之前学过数组和链表
数组的查找快，但是对于增加值的时候要整体移动到新数组上，效率低。
链表这种数据结构插入的时候十分快，但是在检索的时候就比较慢了。
虽然我们在插入和检索的时候要根据需求来选择数据结构。
但是我们还是在想，有没有一种数据结构插入又快，检索又快。其实是有的，这就是我们的树。
树这种数据结构可以提高数据的存储和查找的效率，比如利用二叉排序树，既可以保证数据的检索，同时可以保证数据的插入、删除、修改的速度。
树的基本术语

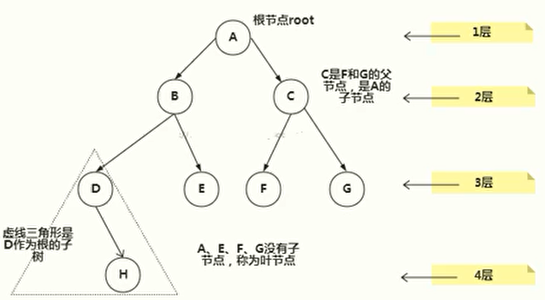

树的基本术语
| 概念 | 意义 |
|---|---|
| 节点 | 节点就是对象，其中A、B、C、D、E、F、G、H都是节点 |
| 父节点 | D就是H的父节点、B是D的父节点、A是B的父节点。 也就是说，节点的上一级叫做父节点 |
| 子节点 | 和父节点的概念对应，父节点的下一级叫做子节点。 B是A的子节点、D是B的子节点、H是D的子节点。 |
| 根节点 | 没有父节点的节点就叫做根节点 |
| 叶子节点 | 没有子节点的节点就叫做叶子节点 |
| 节点的权 | 就是节点的值 |
| 路径 | 从根节点到该节点的路线。比如找到D应该A-->B-->D |
| 层 | 比如A就是第一层，B和C位于第二层，DEFG位于第三层，H位于第四层 |
| 子树 | 我们看到，在虚线的三角形中，D和E两者也可以叫做子树。 可以叫做A的子树，可以叫做B的子树。在这颗子树中，D为根节点。 |
| 树的高度 | 一颗树有多少层 |
| 森林 | 多颗子树构成森林 |
二叉树
二叉树的概念

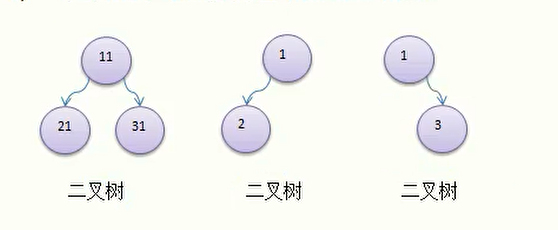

二叉树的意思就是，一个节点只能有两个子节点，并且子节点要明确分为左子节点和右子节点

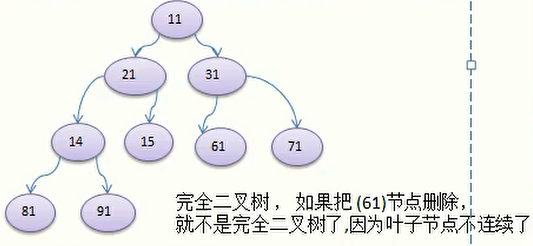

假如二叉树的所有叶子节点都在最后一层或者倒数第二层，并且最后一层的叶子节点在左边连续，倒数第二层的叶子节点在右边连续，我们称为完全二叉树
连续这个概念很容易让人懵逼，连续的意思就是说每一个叶子节点都挨着，比如71挨着61、61挨着15。
但是假如把61这个节点删除，那么71不挨着15。假如把71去掉，剩下61和15，那也不叫连续。
假如我去掉81，那也不叫连续。
假如二叉树的所有叶子节点都在最后一层，并且节点的总数为2n-1（n为层数），则我们称为满二叉树
满二叉树是一种特殊的完全二叉树
对于完全二叉树也可以这样想：完全二叉树去掉倒数第一层的叶子节点，剩下的也是一颗满二叉树
前序遍历、中序遍历、后序遍历
前序遍历
先遍历父节点，再遍历左子树，再遍历右子树
中序遍历
先遍历左子树，再遍历父节点，再遍历右子树
后序遍历
先遍历左子树，再遍历右子树，再遍历父节点
总而言之，只需要看父节点的输出位置就可以判断是哪种遍历了，而左边肯定先遍历。
/**
* 二叉树的节点
*/
class HeroNode {
//信息
private Integer id;
private String name;
//左子树
private HeroNode left;
//右子树
private HeroNode right;
public HeroNode() {
}
public HeroNode(Integer id, String name) {
this.id = id;
this.name = name;
}
/**
* 前序遍历
*/
public void preOrder() {
//输出父节点
System.out.println(this);
//假如左子树不为null，那么递归左子树
if (this.left != null) {
this.left.preOrder();
}
//假如右子树不为null，那么递归右子树
if (this.right != null) {
this.right.preOrder();
}
}
/**
* 中序遍历
*/
public void infixOrder() {
//假如左子树不为null，那么递归左子树
if (this.left != null) {
this.left.preOrder();
}
//输出父节点
System.out.println(this);
//假如右子树不为null，那么递归右子树
if (this.right != null) {
this.right.preOrder();
}
}
/**
* 后序遍历
*/
public void postOrder() {
//假如左子树不为null，那么递归左子树
if (this.left != null) {
this.left.preOrder();
}
//假如右子树不为null，那么递归右子树
if (this.right != null) {
this.right.preOrder();
}
//输出父节点
System.out.println(this);
}
}
class BinaryTree {
private HeroNode root;
public BinaryTree() {
}
public BinaryTree(HeroNode root) {
this.root = root;
}
/**
* 前序遍历
*/
public void preOrder() {
if (this.root != null) {
this.root.preOrder();
return;
}
System.out.println("二叉树为空，不可遍历");
}
/**
* 中序遍历
*/
public void infixOrder() {
if (this.root != null) {
this.root.infixOrder();
return;
}
System.out.println("二叉树为空，不可遍历");
}
/**
* 后序遍历
*/
public void postOrder() {
if (this.root != null) {
this.root.postOrder();
return;
}
System.out.println("二叉树为空，不可遍历");
}
}
二叉树的前序查找、中序查找、后序查找
查找其实和遍历一模一样，只不过查找是找到之后就结束查找
现在我们搞这样一个关系：
假如我现在要查询编号为5的节点，也就是关胜，那么以前序查找为例：
public class BinaryTreeDemo {
public static void main(String[] args) {
BinaryTree binaryTree = new BinaryTree();
HeroNode one = new HeroNode(1, "宋江");
HeroNode two = new HeroNode(2, "吴用");
HeroNode three = new HeroNode(3, "卢俊义");
one.setLeft(two);
one.setRight(three);
HeroNode four = new HeroNode(4, "林冲");
HeroNode five = new HeroNode(5, "关胜");
three.setLeft(five);
three.setRight(four);
binaryTree.setRoot(one);
//前序查找
HeroNode heroNode = binaryTree.preOrderSearch(5);
if (heroNode != null) {
System.out.println(heroNode.toString());
}
}
}
class BinaryTree {
private HeroNode root;
public BinaryTree() {
}
public BinaryTree(HeroNode root) {
this.root = root;
}
/**
* 前序查找对应的HeroNode
*
* @param id HeroID
* @return Hero
*/
public HeroNode preOrderSearch(Integer id) {
return this.root.preOrderSearch(id);
}
}
/**
* 二叉树的节点
*/
class HeroNode {
//信息
private Integer id;
private String name;
//左子树
private HeroNode left;
//右子树
private HeroNode right;
public HeroNode() {
}
public HeroNode(Integer id, String name) {
this.id = id;
this.name = name;
}
/**
* 前序查找对应的HeroNode
*
* @param id Hero的ID号码
* @return Hero
*/
public HeroNode preOrderSearch(Integer id) {
//假如当前节点的值为要查询的值，那么直接返回即可
if (this.id.equals(id)) {
return this;
}
//定义一个中间变量
HeroNode mid = null;
//假如左子节点不为null，那么向左进行遍历
if (this.left != null) {
mid = this.left.preOrderSearch(id);
}
//假如查询到了结果，那么直接返回即可
if (mid != null) {
return mid;
}
//假如右子节点不为null，那么向右进行遍历
if (this.right != null) {
mid = this.right.preOrderSearch(id);
}
//无论右子节点有没有查询到最终的值，都返回null即可，最坏的结果就是查不到
return mid;
}
}
二叉树的删除
我们现在规定：
1、假如删除的节点是一个叶子节点，那么直接删除
2、假如删除的节点是一个非叶子节点，那么删除该节点和它所代表的子树
现在我们先来一个比较简单的，等到后面讲其他树的时候，我们再具体来讲应该如何删除
class BinaryTree {
private HeroNode root;
public BinaryTree() {
}
public BinaryTree(HeroNode root) {
this.root = root;
}
/**
* 前序遍历
*/
public void preOrder() {
if (this.root != null) {
this.root.preOrder();
return;
}
System.out.println("二叉树为空，不可遍历");
}
/**
* 删除节点
*
* @param id 节点的ID
* @return 返回是否删除成功
*/
public boolean delNode(Integer id) {
if (this.root == null) {
System.out.println("二叉树为null");
}
if (this.root.getId().equals(id)) {
this.root = null;
return true;
}
return this.root.delNode(id);
}
}
/**
* 二叉树的节点
*/
class HeroNode {
//信息
private Integer id;
private String name;
//左子树
private HeroNode left;
//右子树
private HeroNode right;
public HeroNode() {
}
public HeroNode(Integer id, String name) {
this.id = id;
this.name = name;
}
/**
* 前序遍历
*/
public void preOrder() {
//输出父节点
System.out.println(this);
//假如左子树不为null，那么递归左子树
if (this.left != null) {
this.left.preOrder();
}
//假如右子树不为null，那么递归右子树
if (this.right != null) {
this.right.preOrder();
}
}
/**
* 删除节点
*
* @param id 节点的ID
* @return 是否删除成功
*/
public boolean delNode(Integer id) {
/*
* 首先进行左边节点的判断
* 假如左边节点不为null并且查询到是左边节点
* 那么直接置空并返回
*/
if (this.left != null && this.left.id.equals(id)) {
this.left = null;
return true;
}
/*
* 假如左边节点不是我们想要的值，那么进行右边节点的判断
* 同样的，假如右边节点不为null并且是我们想要的值，那么直接将右边节点置空并且返回
*/
if (this.right != null && this.right.id.equals(id)) {
this.right = null;
return true;
}
// 定义一个变量，保存递归回来的值
boolean flag = false;
/*
* 假如左右两边的节点都不是我们想要的值，我们首先向左边进行递归
*/
if (this.left != null) {
flag = this.left.delNode(id);
}
/*
* 假如我们得到的flag为true，说明已经删除了节点，那么直接返回即可
* 假如我们得到的flag为false，那么说明在左边并没有将节点删除，还需要向右边进行遍历
* 在向右边进行遍历的时候，无论是什么结果都应该返回了
*/
if (flag) {
return true;
}
/*
* 假如右边的节点不为null，那么才进行遍历，否则直接返回false
*/
if (this.right != null) {
return this.right.delNode(id);
}
return false;
}
}
public class BinaryTreeDemo {
public static void main(String[] args) {
BinaryTree binaryTree = new BinaryTree();
HeroNode one = new HeroNode(1, "宋江");
HeroNode two = new HeroNode(2, "吴用");
HeroNode three = new HeroNode(3, "卢俊义");
one.setLeft(two);
one.setRight(three);
HeroNode four = new HeroNode(4, "林冲");
HeroNode five = new HeroNode(5, "关胜");
three.setLeft(five);
three.setRight(four);
binaryTree.setRoot(one);
binaryTree.preOrder();
System.out.println("----------------删除----------------");
binaryTree.delNode(5);
binaryTree.preOrder();
}
}
顺序存储二叉树
概念
什么是顺序存储二叉树
我们的树其实可以转换为数组，而数组也可以转换为树
上图中是树转换为数组的形式，也可以叫做数组转换为树的形式
现在有一个需求：我将树转换为数组，仍然可以依照某几种规则来进行前序遍历，中序遍历和后序遍历
那么能够实现上面这种需求的，就是顺序存储二叉树
顺序存储二叉树的特点
1、顺序二叉树通常只考虑完全二叉树
2、第n个元素的左子节点的下标为 2 * n + 1（n在这里指的是转换为数组之后的下标，也就是从0开始的数组节点）
3、第n个元素的右子节点的下标为2 * n + 2
4、第n个元素的父节点的下标为 (n - 1) / 2
举个例子，还是我们刚才的图
在图中，树的下标为0-6，那么我们举一个例子，就以下标为1，值为2的树节点为例子：
第1个元素（也就是下标为1的节点）
-
左子节点为
2 * 1 + 1 = 3，也就是下标为3，值为4的节点 -
右子节点为
2 * 1 + 2 = 4，也就是下标为4，值为5的节点 -
父节点为
( 2 - 1 ) / 2 = 0，也就是根节点
代码实现
需求：现在有一个数组：int[] arr = {1,2,3,4,5,6,7}，要求以二叉树前序遍历的方式进行遍历
结果应该是：1、2、4、5、3、6、7
上代码
class ArrayBinaryTree {
// 数组节点的存储
int[] arr;
public ArrayBinaryTree(int[] arr) {
this.arr = arr;
}
public void preOrder(int index) {
if (arr == null || arr.length <= 0) {
System.out.println("数组中必须有值！");
return;
}
// 左子节点
int left = 2 * index + 1;
System.out.print(arr[index] + " ");
if (left <= arr.length - 1) {
preOrder(left);
}
// 右子节点
int right = 2 * index + 2;
if (right <= arr.length - 1) {
preOrder(right);
}
}
}
package com.howling;
/**
* 顺序存储二叉树
*/
public class ArrayBinaryTreeDemo {
public static void main(String[] args) {
int[] arr = {1, 2, 3, 4, 5, 6, 7};
ArrayBinaryTree tree = new ArrayBinaryTree(arr);
// 1 2 4 5 3 6 7
tree.preOrder(0);
}
}
线索化二叉树
线索化二叉树概述
问题描述

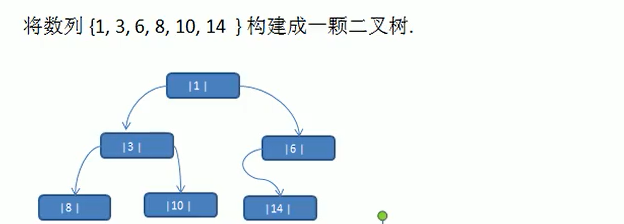

我们先来看一个数列：{1,3,6,8,10,14}，我们将这个数列构建成一个线索化二叉树，如图：
我们当我们使用中序遍历的时候，发现它的输出是这样的：8、3、10、1、14、6
我们发现对于6、8、10、14这几个节点的左右指针并没有完全利用上，这在一定程度上就造成了一种资源的浪费
假如我们想要充分地利用各个节点的左右指针，让各个节点可以指向自己的前后节点怎么办？
这就是线索二叉树的作用
线索二叉树

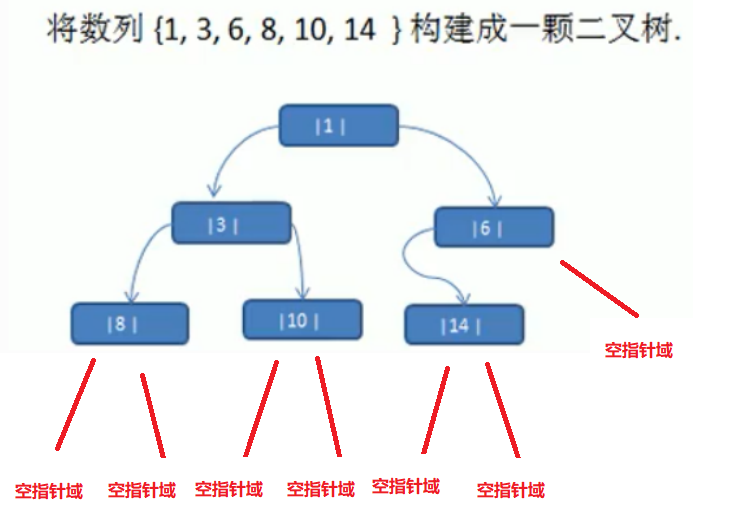

1、现在有一个完全二叉树，一共有n个节点，那么对于这棵树来讲，它的空指针域为n+1
比如上面这个树，它的节点一共有六个，但是它的空指针域有7个
2、一个节点的前一个节点称为前驱结点，一个节点的后一个节点称为后继结点
3、假如我们可以利用这些空指针域，存放当前节点在某种遍历顺序下的前驱结点和后继结点的指针，那么这种附加的指针就叫做线索，这种行为我们称之为线索化

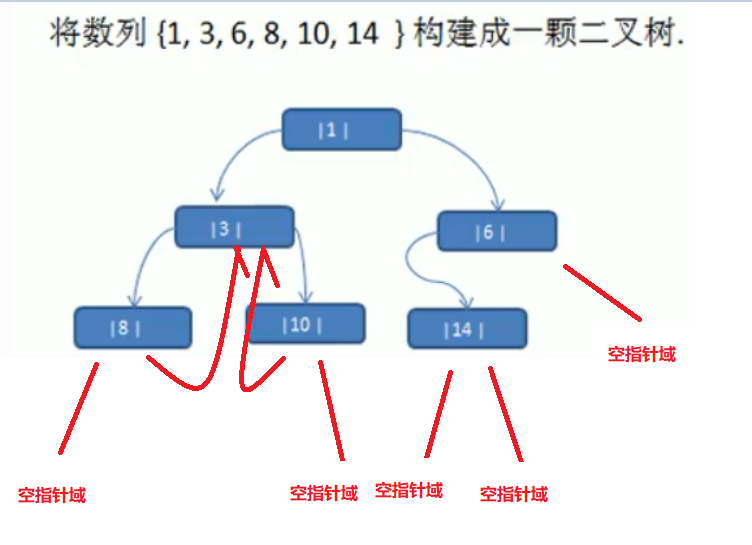

我们可以看到，在上图中，假如我们以中序遍历的方式去遍历这个树，那么对于节点8、3、10，它们遍历的顺序应当是8、3、10，那么节点8的右子节点（后继结点）指向3，而节点10的左子节点（前驱结点）指向3，那么这种前驱节点和后继结点就叫做线索，这种行为叫做线索化
4、附加上了线索的二叉链表我们称为线索链表，对应的二叉树我们称为线索二叉树。根据线索性质的不同，我们可分为前序线索二叉树，中序线索二叉树，后序线索二叉树
线索化二叉树应用

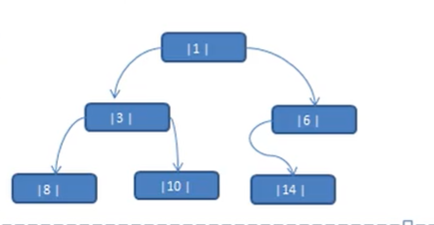

现在有一棵树，要求我们进行中序线索化
首先我们要明白一件事情：这棵树的中序遍历之后应当是什么样子，它的中序遍历应该是：8、3、10、1、14、6
那么我们按照前面讲到的知识，进行线索化，将它变为中序线索二叉树
1、对于8来讲，它没有前驱节点，后继结点是3
2、对于10来讲，它的前驱节点就是3，后继结点就是1
3、对于14来讲，它的前驱节点是1，后继结点是6
4、对于6来讲，它的前驱节点是14，没有后继结点

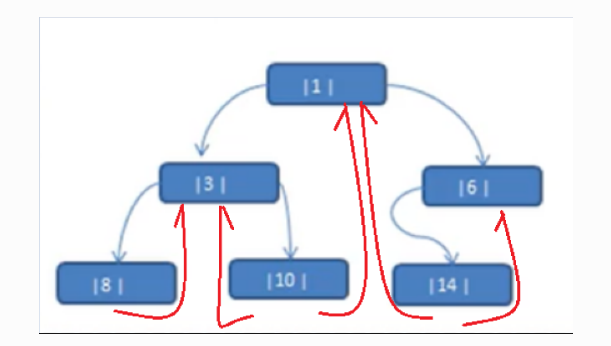

那么它的中序线索化应当是这样子的：
我们发现一个问题：
当线索化二叉树之后，节点的left和right，有可能是前驱和后继节点，也有可能是左右子节点
线索化二叉树应用
因为线索化二叉树可能有些难以理解，所以我们根据上图来走一遍基本的代码实现

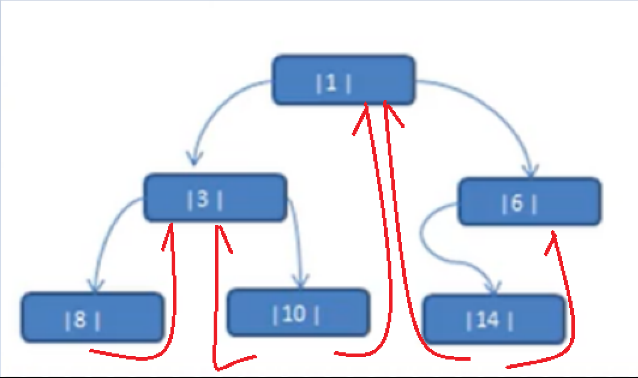

还是之前的图片
1、准备三个指针：
- 一个指针是pre，指向当前节点的上一个指针
- 一个指针是leftType，用于标识当前节点的left节点是前驱节点还是左子树
- 一个指针是rightType，用于标识当前节点的right节点是后继结点还是右子树
2、在一开始pre为null，当前指针为8
-
判断pre是否为null-->pre不为null-->令pre的right指向当前节点-->形成pre的后继节点-->类型标记为后继节点
-
判断当前指针的left是否为null-->left为null-->令left指向pre-->形成前驱节点，并左标记
-
pre指向当前节点，当前节点指向下一个节点
3、pre为8，当前节点为3
- left和right都不为null-->不进行处理
- pre指向当前节点，当前节点指向下一个节点
4、pre为3，当前节点为10
- 判断pre是否为null-->pre不为null-->判断pre的right是否为null-->不为null，不进行处理（不能形成pre的后继结点，因为）
- 判断当前节点的left是否为null-->left为null，指向pre
- pre指向当前节点，当前节点指向下一个节点
5、......
思路有了就行，文字太多不讲了，直接上代码
// 节点
class HeroNode {
// 节点基本信息
private Integer id;
// 规定：leftType和rightType为0时代表为左右子树，为1时代表前驱后继节点
private Integer leftType = 0;
private Integer rightType = 0;
// 当前节点的左右节点
private HeroNode left;
private HeroNode right;
public HeroNode(Integer id) {
this.id = id;
}
}
// 树
class ThreadedBinaryTree {
// 根节点
private HeroNode root;
// 当前节点的前置节点，默认为null
private HeroNode pre;
public ThreadedBinaryTree(HeroNode root) {
this.root = root;
}
/**
* 二叉树中序线索化
*
* @param node 要进行线索化的节点
*/
public void threadNodes(HeroNode node) {
// 判断node是否为null，假如为null，那么直接返回
if (node == null) {
return;
}
/*
* 根据我们所说的中序线索化
* 我们的顺序应当为 前置节点 --> 当前节点 --> 后继结点
*/
// 1、进行前驱节点的线索化
threadNodes(node.getLeft());
// 2、 进行当前节点的线索化
/*
* 根据我们之前分析的，进行当前节点的线索化要进行以下几个步骤：
* 1、判断pre是否为null
* - 假如为null，那么不进行处理
* - 假如不为null，判断pre的right是否为null
* - 假如pre的right为null，那么将当前节点转换为pre的后继节点
*
* 2、判断当前节点的left是否为null
* - 假如为null，令left指向pre，形成前驱结点
*
* 3、pre指向当前节点
*/
if (pre != null && pre.getRight() == null) {
pre.setRight(node);
pre.setRightType(1);
}
if (node.getLeft() == null) {
node.setLeft(pre);
node.setLeftType(1);
}
pre = node;
// 3、 进行后继结点的线索化
threadNodes(node.getRight());
}
}
public class ThreadedBinaryTreeDemo {
public static void main(String[] args) {
HeroNode root = new HeroNode(1);
HeroNode three = new HeroNode(3);
HeroNode six = new HeroNode(6);
HeroNode eight = new HeroNode(8);
HeroNode ten = new HeroNode(10);
HeroNode fourteen = new HeroNode(14);
root.setLeft(three);
root.setRight(six);
three.setLeft(eight);
three.setRight(ten);
six.setLeft(fourteen);
ThreadedBinaryTree tree = new ThreadedBinaryTree(root);
tree.threadNodes(root);
// 1--HeroNode{id=3, leftType=0, rightType=0}
System.out.println(eight.getRightType() + "--" + eight.getRight());
// 1--HeroNode{id=3, leftType=0, rightType=0}
System.out.println(ten.getLeftType() + "--" + ten.getLeft());
// 1--HeroNode{id=1, leftType=0, rightType=0}
System.out.println(ten.getRightType() + "--" + ten.getRight());
}
}
遍历线索化二叉树
线索化二叉树因为重新排列了我们节点的左右指针，所以按照以前的方法遍历肯定是不行的，所以我们需要来一个新的遍历方式，并且遍历之后的结果应当是你线索化之前的结果，举个例子：我们中序线索化的二叉树，那么我们遍历之后的结果应该和中序遍历二叉树的结果一模一样
还是以这张图为例子：
中序遍历的结果应当为：8、3、10、1、14、6，那么我们进行线索化二叉树的遍历之后，应当和这个结果完全一致
还是先说一下基本的思路：
1、在这颗二叉树上向左寻找（因为是中序遍历），找到一个当前节点的左节点的leftType==1的节点
2、打印该节点，向右寻找节点，只要rightType==1，那么就打印，然后继续重复步骤2
3、到达第三步说明当前所在节点的rightType==0，那么令当前节点为右节点，回到第一步
4、进入第四步说明我们的线索二叉树全部都遍历完成了
对于线索二叉树我只能说一句鬼才设计，这玩意儿可比递归的效率高多了
class HeroNode {
// 节点基本信息
private Integer id;
// 规定：leftType和rightType为0时代表为左右子树，为1时代表前驱后继节点
private Integer leftType = 0;
private Integer rightType = 0;
// 当前节点的左右节点
private HeroNode left;
private HeroNode right;
public HeroNode(Integer id) {
this.id = id;
}
}
class ThreadedBinaryTree {
// 根节点
private HeroNode root;
// 当前节点的前置节点，默认为null
private HeroNode pre;
public ThreadedBinaryTree(HeroNode root) {
this.root = root;
}
/**
* 线索二叉树遍历
*
* @param node
*/
public void threadOrder(HeroNode node) {
if (node == null) {
return;
}
HeroNode mid = node;
while (mid != null) {
while (mid.getLeftType() != 1) {
mid = mid.getLeft();
}
System.out.println(mid);
while (mid.getRightType() == 1) {
mid = mid.getRight();
System.out.println(mid);
}
mid = mid.getRight();
}
}
}
public class ThreadedBinaryTreeDemo {
public static void main(String[] args) {
HeroNode root = new HeroNode(1);
HeroNode three = new HeroNode(3);
HeroNode six = new HeroNode(6);
HeroNode eight = new HeroNode(8);
HeroNode ten = new HeroNode(10);
HeroNode fourteen = new HeroNode(14);
root.setLeft(three);
root.setRight(six);
three.setLeft(eight);
three.setRight(ten);
six.setLeft(fourteen);
ThreadedBinaryTree tree = new ThreadedBinaryTree(root);
// 二叉树的线索化在前面线索化二叉树应用部分
tree.threadNodes(root);
tree.threadOrder(root);
}
}
