曾经为了学高通滤波器的原理，还亲自用示波器测过信号的波形，自从做了那个实验，从此对高通滤波器有了更深一步的理解。要制作高通滤波器或者低通滤波器，必须要先明白他们呢的含义，他们的特性如下：
高通滤波：高频信号可以通过，而低频信号不能通过。
低通滤波：低频信号可以通过，而高频信号不能通过。
高通滤波器的制作

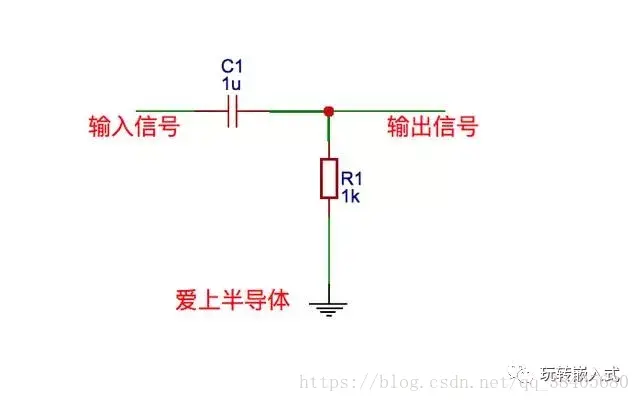

如下图所示为高通滤波电路的原理图，它的原理很简单，一个电容和一个电阻就构成了高通滤波电路，它只运用了一个原理：就是电容的“隔直通交”，即高频电流能通过电容，电容对高频电来说就是短路；而由于电容的“隔直通交”，对于低频信号而言，电容就是断路的，低频信号不能通过。
现在虽然知道了高频信号能通过，那么这时候就又有了疑问，就是这个高频信号最低是多少呢，低于这个值信号就不能通过了。这就涉及到RC公式了，在模电中，有一个名词叫做截止频率，这现在的情况而言就是，它的最低频率，低于截止频率的信号不能通过，截止频率的公式为：f=1/（2πRC）,假如上述电阻为10K，电容为0.78uf，则截止频率为;f=1/（2πRC）=20Hz.
低通滤波器的制作

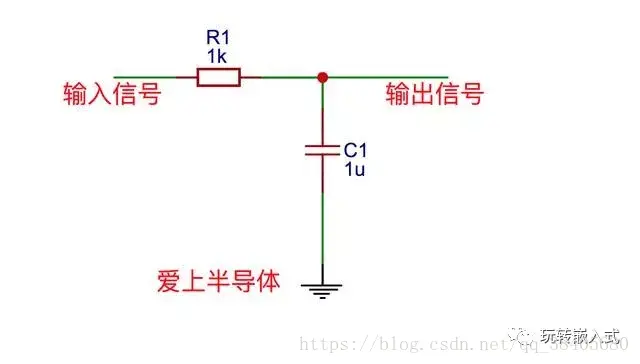

如果高通滤波器学会了，低通滤波电路自然就迎刃而解了，下面对低通滤波电路做一个简短的分析，对于高频信号，电容相当于对地短路，所以高频信号就到此为止了，低频信号由于不能通过电容，这时候会作为输出信号传输给我们。
同样，低通滤波信号也有一个截止频率，这个截止频率是指的能通过的最高频的信号，当再高于这个信号时，会对地短路，它的公式和高通滤波是一样的即：f=1/（2πRC）。假如上述电阻为1K，电容为0.13uf，则截止频率为f=1/（2πRC）=1224Hz，也就是只有低于1224Hz的信号能通过
