2019 SDN上机第四次作业

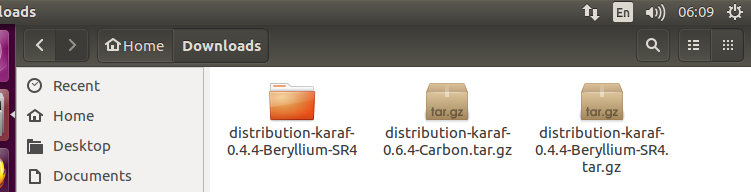

1. 解压安装OpenDayLight控制器（本次实验统一使用Beryllium版本）

2. 启动并安装插件

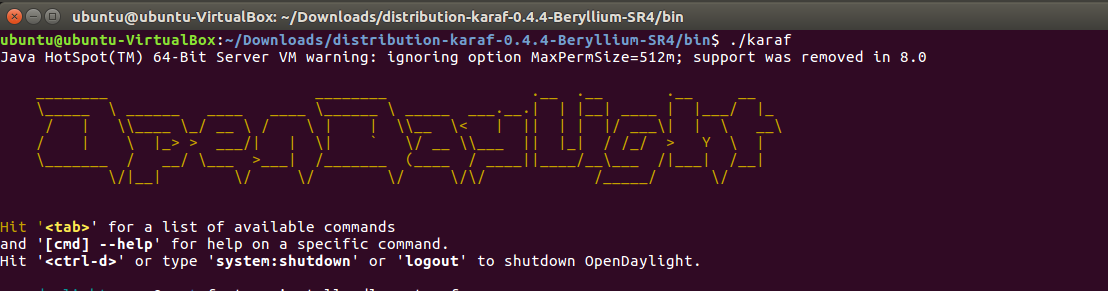

启动OpenDayLight控制器：

在命令行中打开OpenDayLight控制器

安装插件：

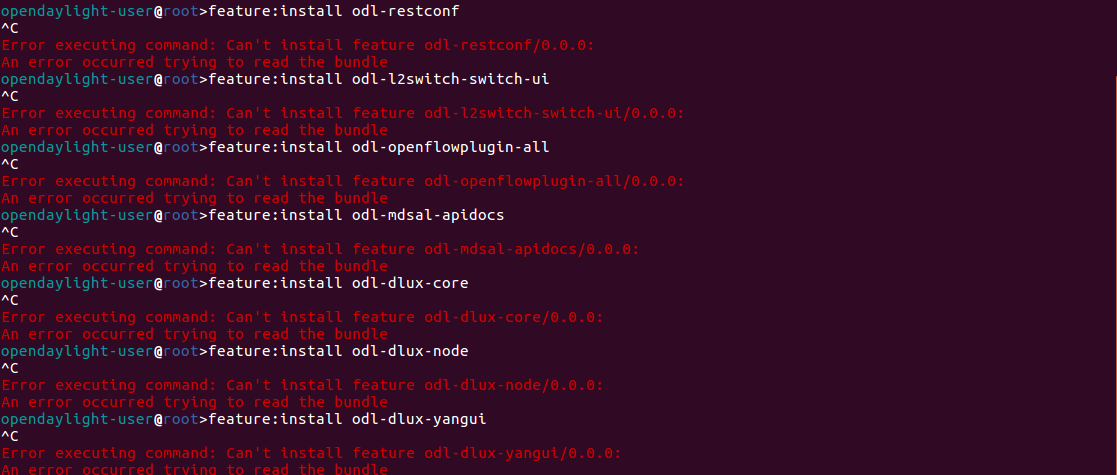

输入以下命令，进行插件安装

feature:install odl-restconf
feature:install odl-l2switch-switch-ui
feature:install odl-openflowplugin-all
feature:install odl-mdsal-apidocs
feature:install odl-dlux-core
feature:install odl-dlux-node
feature:install odl-dlux-yangui

虚拟机里都已经安装过了

3. 用Python脚本搭建如下拓扑，连接OpenDayLight控制器

创建Python脚本,代码如下所示：

from mininet. topo import TopO
from mininet.net import Mininet
from mininet. node import RemoteController，CPULimitedHost
from mininet.link import TCLink
from mininet. util import dumpNodeConnections
class Mytopo(Topo):
	def_init__ (self):
		Topo._ _init__ (self)
		s=[]
		for i in range(1):
			sw = self . addswitch('s{}' . format(i+1))
			s. append(sw)
		count=1
		for i in range(3):
			host = self . addHost( 'h{}' . format(count))
			self .addLink(s[0],host)
			count += 1
topos = {'mytopo': (lambda :Mytopo())}

命令行运行

sudo mn --custom ./a.py --topo mytopo --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow13

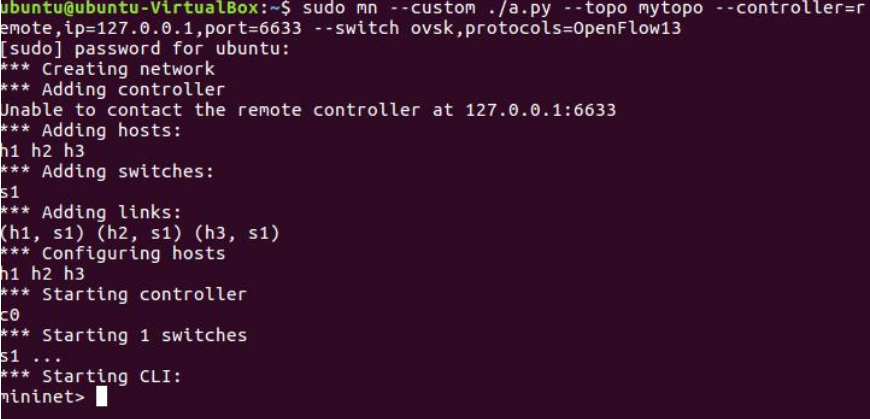

结果

4. 在控制器提供的WEB UI中下发流表使h2 20s内ping不通h3，20s后恢复

查看链路连接情况：

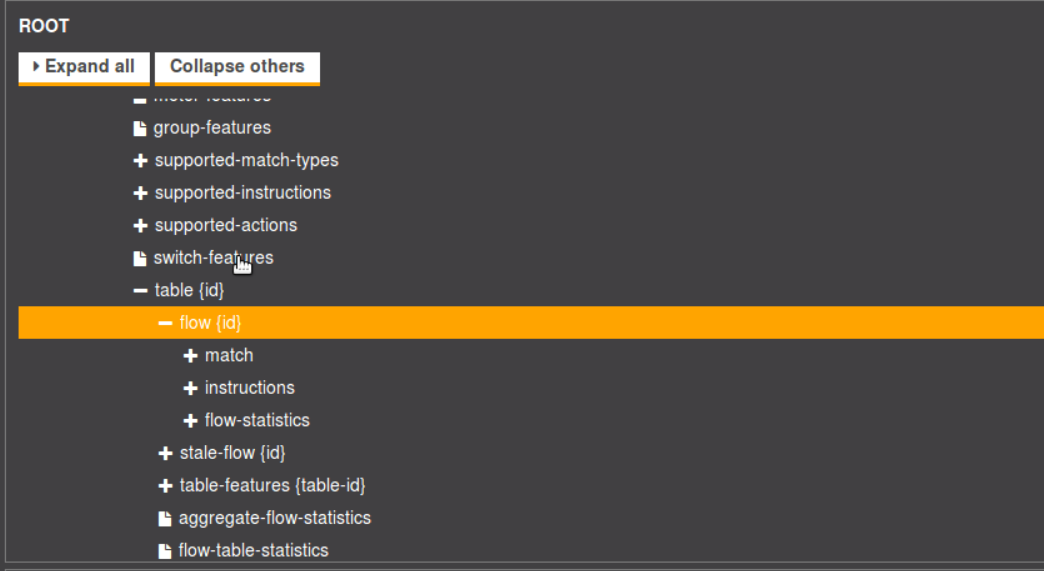

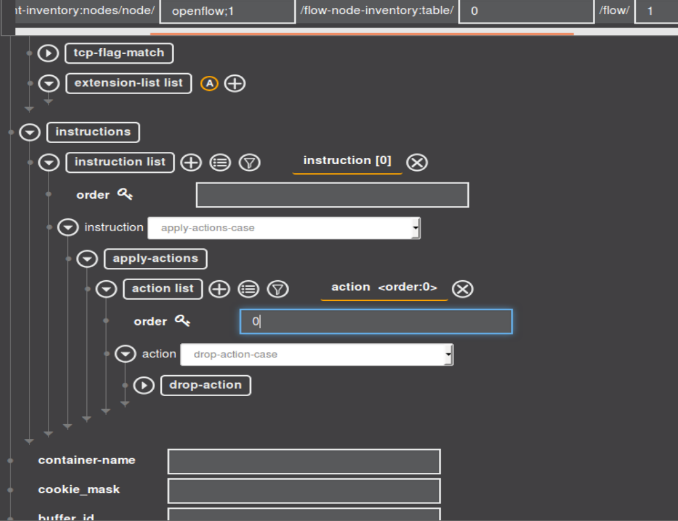

ODL下发流表项设置：

在mininet中进行h2 ping h3,点击send，由于设置了前20s不同，结果如图，icmp_seq会延迟20s

5. 借助Postman通过OpenDayLight的北向接口下发流表，再利用OpenDayLight北向接口查看已下发的流表。

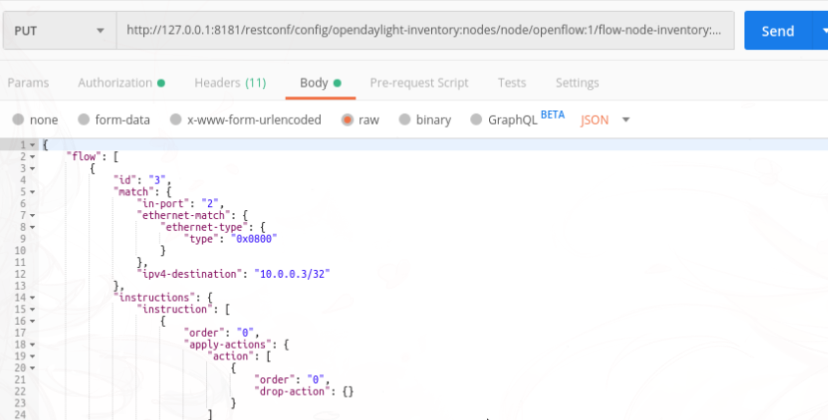

URL复制到地址栏，再选择改为PUT，输入用户名与密码

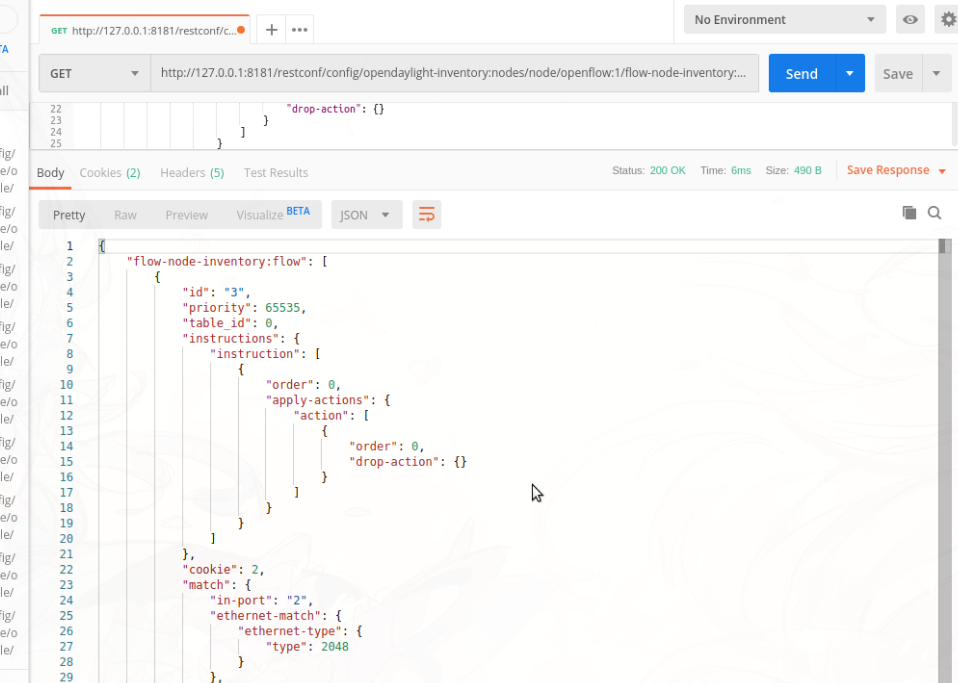

将preview的消息粘贴在文本框中，修改id和url里的flow为3，防止与之前的流表重合，点击send后下发成功，然后改为GET并send查看刚下发的流表，如下图

由URL获取刚才发送的报文
