  • 三维坐标变换习题

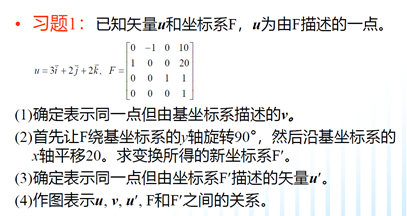

    最近在做《先进机器人控制》作业,题目如下

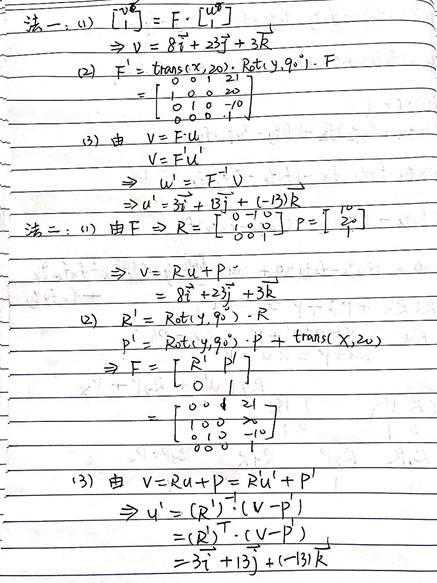

     笔者答案以及python3计算如下

    #方法一

    import numpy as np

    F=np.mat([[0,-1,0,10],[1,0,0,20],[0,0,1,1],[0,0,0,1]])
    u=np.mat([[3],[2],[2],[1]])

    v=F*u
    print(v[0:3])

    Ry90_homo=np.mat([[0,0,1,0],[0,1,0,0],[-1,0,0,0],[0,0,0,1]])
    Tx20_homo=np.mat([[1,0,0,20],[0,1,0,0],[0,0,1,0],[0,0,0,1]])
    Ry90=Ry90_homo[0:3,0:3]
    Tx20=Tx20_homo[0:3,3]

    F1=Tx20_homo*(Ry90_homo*F)
    print(F1)

    R1=F1[0:3,0:3]
    p1=F1[0:3,3]
    p1_inverse=-R1.transpose()*p1
    temp1_inverse=np.hstack((R1.transpose(),p1_inverse))
    c=np.mat([[0,0,0,1]])
    F1_inverse=np.vstack((temp1_inverse,c))

    u1=F1_inverse*v
    print(u1[0:3])


    #方法二

    import numpy as np

    R=np.mat([[0,-1,0],[1,0,0],[0,0,1]])
    p=np.mat([[10],[20],[1]])
    u=np.mat([[3],[2],[2]])

    v=R*u+p
    print(v)

    Ry90=np.mat([[0,0,1],[0,1,0],[-1,0,0]])
    Tx20=np.mat([[20],[0],[0]])

    R1=Ry90*R
    p1=Ry90*p+Tx20
    temp=np.hstack((R1,p1))
    c=np.mat([[0,0,0,1]])
    F1=np.vstack((temp,c))
    print(F1)

    u1=R1.transpose()*(v-p1)
    print(u1)
