基于SkyWalking的分布式跟踪系统

是时候

关注

我们一波了

上一篇文章我们搭建了基于SkyWalking分布式跟踪环境，今天聊聊使用SkyWalking监控我们的微服务（DUBBO）

服务案例

假设你有个订单微服务，包含以下组件

• MySQL数据库分表分库（2台）

• 生产者（2台） dubbo-provider

• 消费者 dubbo-consumer

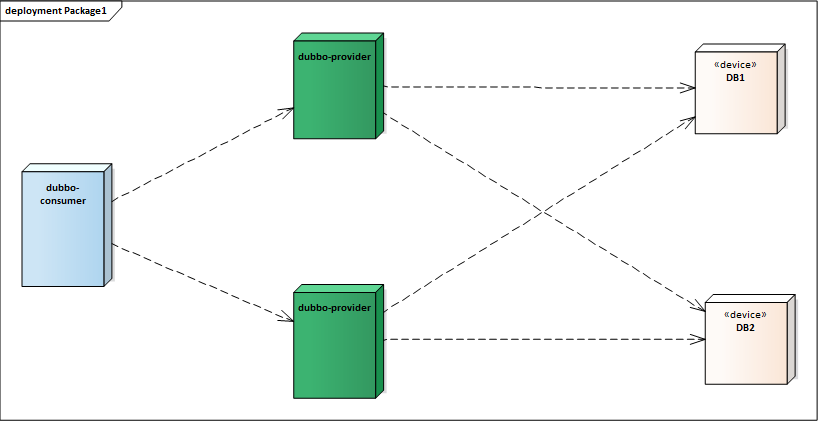

网络拓扑图如下

生产者的关键代码

@Service
public class OrderServiceImpl implements OrderService {

    @Autowired
    protected OrderMapper orderMapper;

    @Override
    public OrderVO getById(long id) {
        OrderVO orderVO = new OrderVO();
        Order order = orderMapper.selectById(id);
        BeanUtils.copyProperties(order,orderVO);
        return orderVO;
    }
}

消费者的关键代码

@RestController
public class OrderController {

    @Reference(retries = 0)
    private OrderService orderService;

    @GetMapping("/order/{id}")
    public OrderVO getOrder(@PathVariable long id){
        return orderService.getById(id);
    }

}

监控启动

• 使用 javaagent 启动生产者

  -javaagent:E:讯飞开发工具skywalkingagentskywalking-agent.jar -Dskywalking.agent.service_name=dubbo-provider -Dskywalking.collector.backend_service=192.168.136.129:11800

  -javaagent:E:讯飞开发工具skywalkingagentskywalking-agent.jar -Dskywalking.agent.service_name=dubbo-provider2 -Dskywalking.collector.backend_service=192.168.136.129:11800

• 启动消费者
  -javaagent:E:讯飞开发工具skywalkingagentskywalking-agent.jar -Dskywalking.agent.service_name=dubbo-consumer -Dskywalking.collector.backend_service=192.168.136.129:11800

• 模拟请求

  在浏览器访问http://localhost:9090/order/1184489161562816511，多次调用使负载生效；修改订单id参数，让调用覆盖不同的数据库

• 效果查看

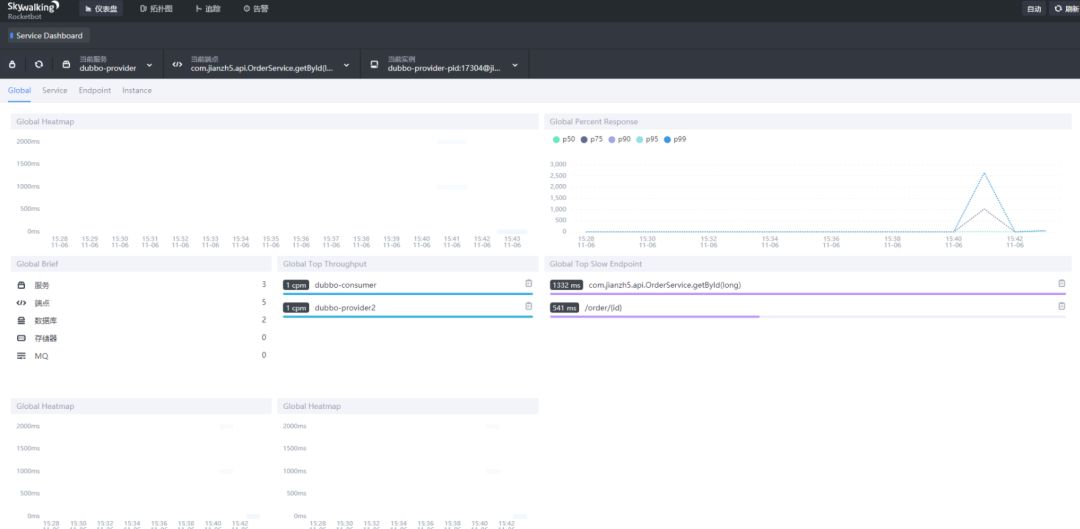

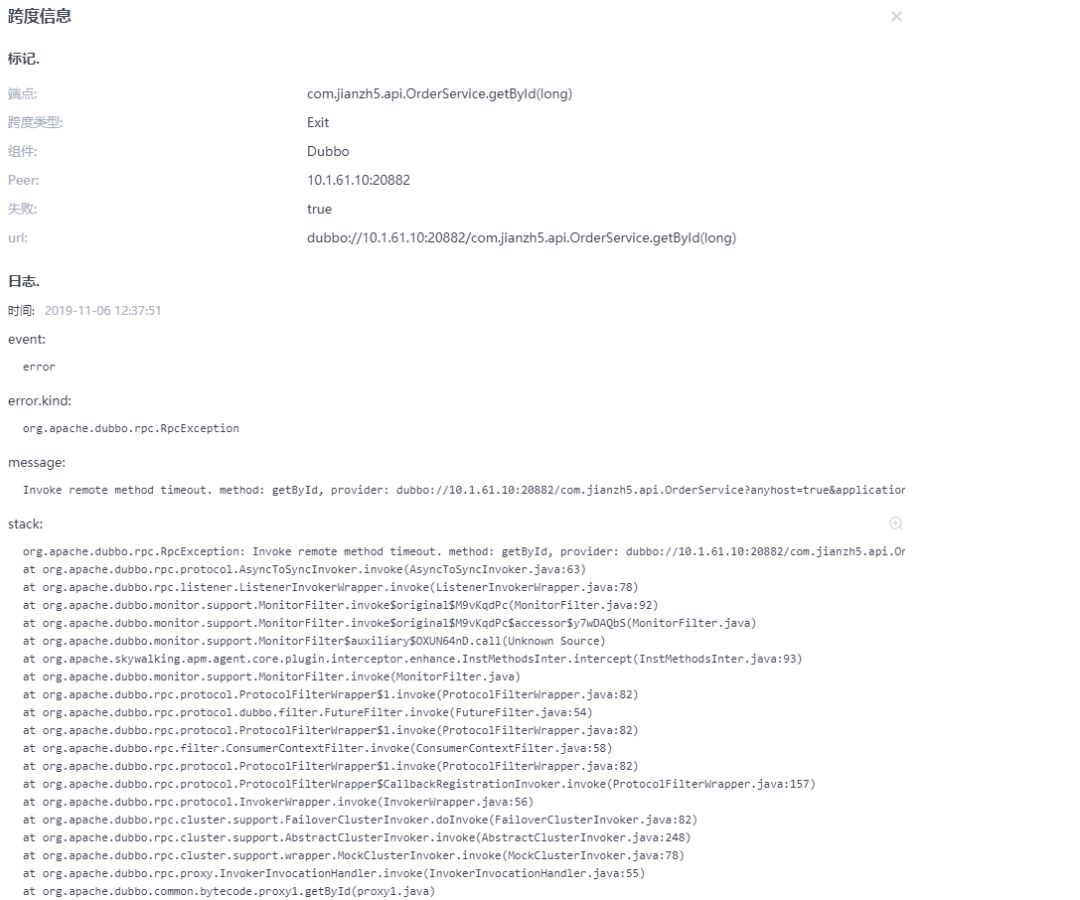

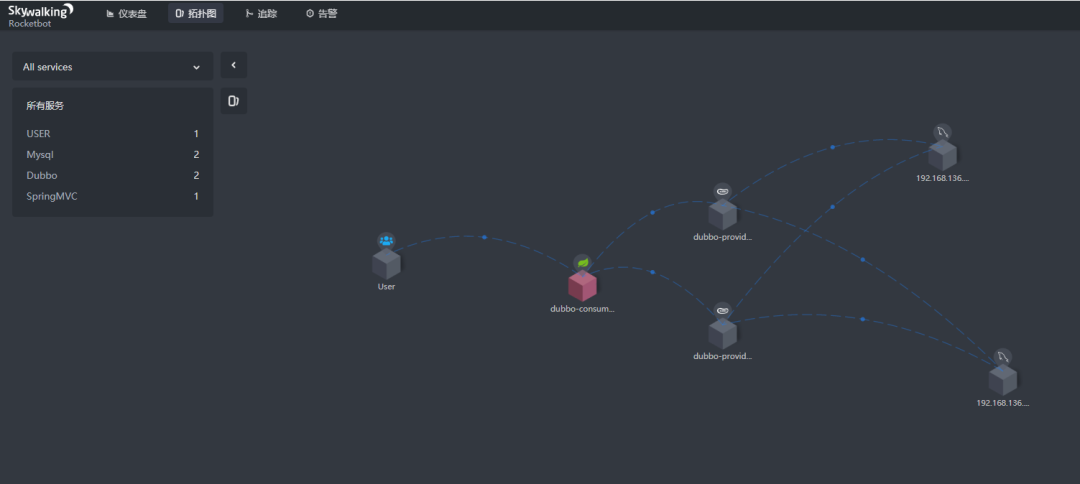

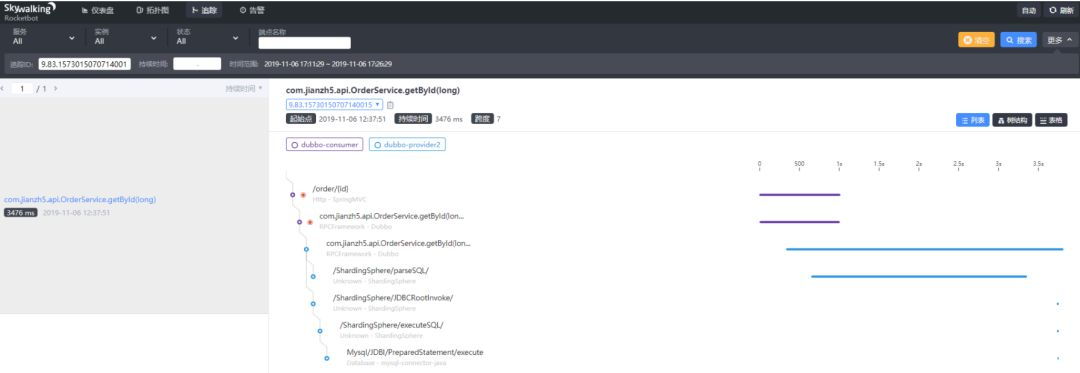

  访问skywalking监控地址http://192.168.136.129:8080/查看监控效果仪表盘网络拓扑图错误日志Trace查询

日志集成

这部分我们先看下调用链的原理：

• 请求到来生成一个全局TraceID，通过TraceID可以串联起整个调用链，一个TraceID代表一次请求。

• 除了TraceID外，还需要SpanID用于记录调用父子关系。每个服务会记录下Parent id和Span id，通过他们可以组织一次完整调用链的父子关系。

• 要查看某次完整的调用则只要根据TraceID查出所有调用记录，然后通过Parent id和Span id组织起整个调用父子关系。

正是由于TraceID如此重要，所以我们希望这个调用链的TraceID能输出在日志文件中，一旦观察到有异常调用，我们在日志分析平台直接搜索TraceID即可将关联的日志全部检索出来，大大提高我们解决问题的效率。

集成过程（log4j2）

• 引入日志包log4j2

  <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter</artifactId>
      <exclusions>
          <exclusion>
              <groupId>org.springframework.boot</groupId>
              <artifactId>spring-boot-starter-logging</artifactId>
          </exclusion>
      </exclusions>
  </dependency>

  <dependency>
      <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-log4j2</artifactId>
  </dependency>


• 引入SW工具包

   <!--SW trace 跟踪-->
  <dependency>
      <groupId>org.apache.skywalking</groupId>
      <artifactId>apm-toolkit-log4j-2.x</artifactId>
      <version>6.4.0</version>
  </dependency>


• 修改日志显示格式%d [%traceId] %-5p %c{1}:%L - %m%n

• 启动应用，观察控制台

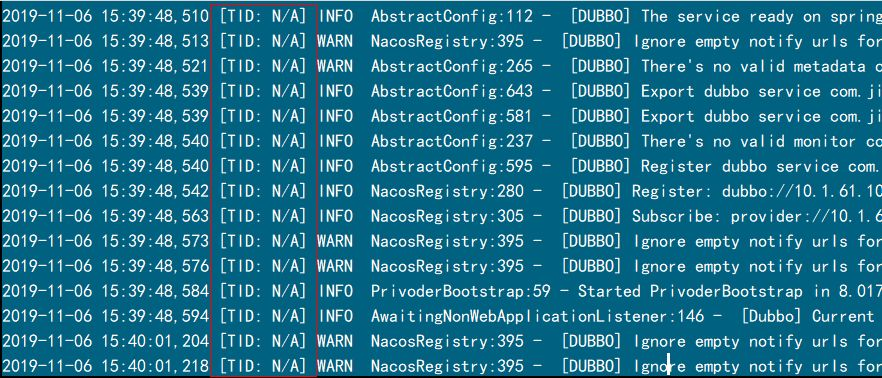

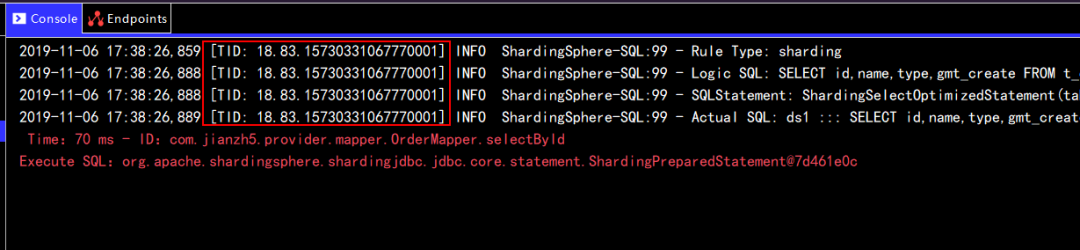

  刚启动时候获取不到TraceID,所以TID显示为N/A，启动完成后调用请求再次观察控制台，发现所有链路上的日志都打上了TraceID。

很简单的几步就让你的微服务加上了调用链监控，你还不赶紧试试？
