DPDK 优化技术
DPDK 优化技术指在 DPDK 应用过程中，为进一步提高各类用户应用程序的转发性能，所采取的性能调优方法和关键配置。
DPDK 性能影响因素
本节主要介绍基于 DPDK 进行应用开发和环境配置时，应用程序性能的影响因素以及相应的优化调整方法。这些因素并非必然劣化性能，可能因硬件能力、OS 版本、各类软硬环境参数配置等的差异产生较大波动，或者存在较大的不稳定性，相关的调优方法需要用户结合自身的 VNF 应用部署在实践中不断完善。
硬件结构的影响

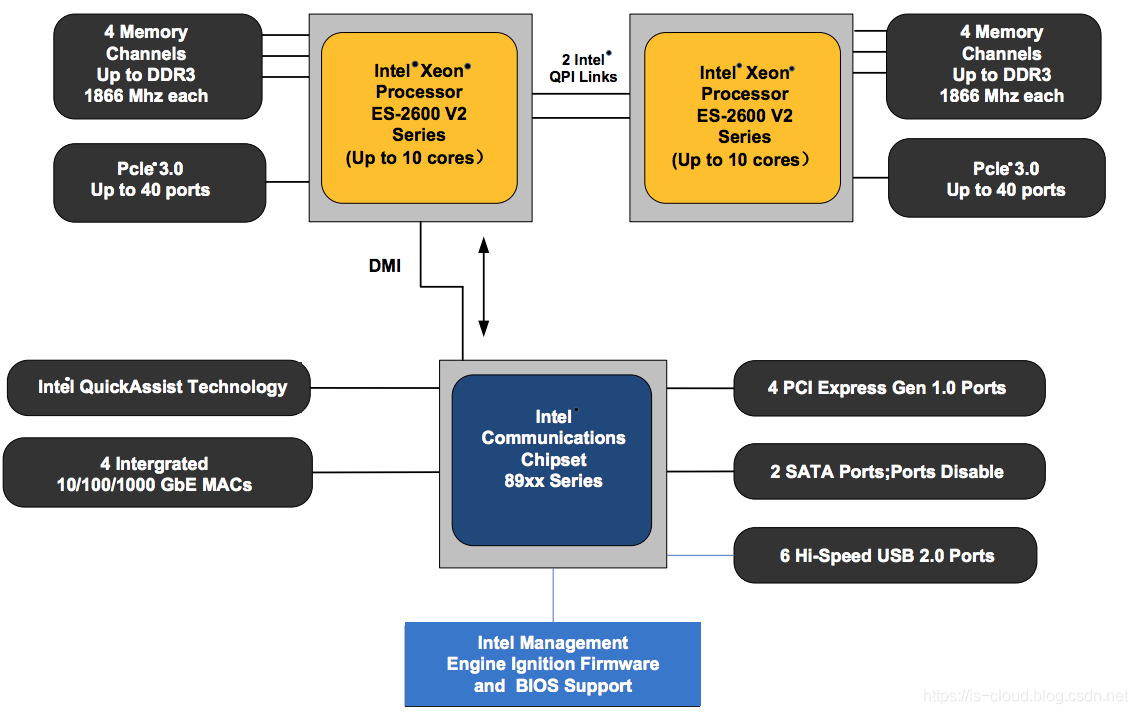

DPDK 具有广泛的平台适应性，可以运行在整个 x86 平台，从主流服务器平台（从高性能或者高能效产品系列），到桌面或者嵌入式平台，也可以运行于基于 Power 或者其他架构的运算平台。下图展示了一个通用双路服务器的内部架构，它包含了 2 个中央处理器，2 个分离的内存控制单元来连接系统内存，芯片组会扩展出大量高速的 PCIe 2.0/3.0 接口，用于连接外设，如 10Gbps 或者 25Gbps 网卡外设。
硬件规格对 DPDK 性能的影响体现在几个方面：
- CPU 频率：CPU 频率越高，DPDK 性能越高。
- LLC（Last Leve Cache）大小：缓存越大，DPDK 性能越高。
- PCIe Lane 的数目：PCIe 链路可以支持 1、2、4、8、12、16 和 32 个 Lane，需要确保其带宽可以满足所插网卡的带宽。
- NUMA：网络数据报文的处理由网卡所在的 NUMA 节点处理，将会比远端 NUMA 节点处理的性能更高。
OS 版本及其内核的影响
不同的 Linux OS 发行版使用的 Linux 内核版本不一样，配置的 Linux OS 服务也不一样。这些差异都会导致应用程序在网络报文处理能力上有所差别。由于 Linux 内核还在不断演进，Linux 的发行版也数量众多，同样的硬件配置环境下，不同的 Linux 发行版在小包的处理能力上存在差异。本文无法提供最佳 Linux 内核版本和配置，而只能给出部分参考建议，如：关闭部分 OS 服务。
OVS 性能问题
OVS 作为 NFV 的一个重要组成模块，会运行在绝大多数的服务器节点上，提供虚拟机和虚拟机之间，以及虚拟网络和物理网络间的互连接口，其性能至关重要。OVS 2.4 开始正式支持 DPDK 加速，相比传统基于 Linux 内核的 OVS 版本，转发性能提高了数倍，为 VNF 在通用 x86 服务器上部署提供了有力支持。
OVS 缺省会为每一个 NUMA 节点创建一个 pmd 线程，该 pmd 线程以轮询方式处理属于其 NUMA 节点上的所有 DPDK 接口。为了高性能，需要利用前面提到的 CPU 绑核技术，把 pmd 线程绑定在一个固定的 CPU core 上处理。此外，为了增加扩展性，OVS 2.4 也支持网卡多队列以及多 pmd 线程数，这些参数均可动态配置，但具体配置应根据具体需求来决定。
内存管理
如前所述，DPDK 考虑了 NUMA 以及多内存通道的访问效率，会在系统运行前要求配置 Linux 的 HugePage，初始化时申请其内存池，用于 DPDK 运行的主要内存资源。Linux 大页机制利用了处理器核上的的 TLB 的 HugePage 表项，这可以减少内存地址转换的开销。
CPU 核间无锁通信
如果想建立一个基于消息传递的核间通信机制，可以使用 DPDK Ring API，它是一个无锁的 ring 实现。该 Ring 机制支持批量和突发访问，即使同时读取几个对象，也只需要一个昂贵的原子操作，批量访问可以极大地改善性能。
设置正确的目标 CPU 类型与模式
DPDK 支持 CPU 微架构级别的优化，可以通过修改 DPDK 配置文件中的 CONFIG_RTE_MACHINE 参数来定义。优化的程度根据随编译器的能力而不同，通常建议采用最新的编译器进行编译。如果编译器的版本不支持该款 CPU 的特性，比如 Intel AVX 指令，那么它在编译时只会选用自己支持的指令集，这可能导致编译后生成的 DPDK 应用的性能下降。
优化方案
笔者在 DPDK 的优化方面的实践因为商业敏感的问题，本文不便提及。网上有很多资料，推荐阅读这一篇文章 https://zhaozhanxu.com/2016/08/09/DPDK/2016-08-09-dpdk-optimization/ 和《DPDK 技术白皮书》。
应用 NUMA 亲和性技术减少跨 NUMA 内存访问

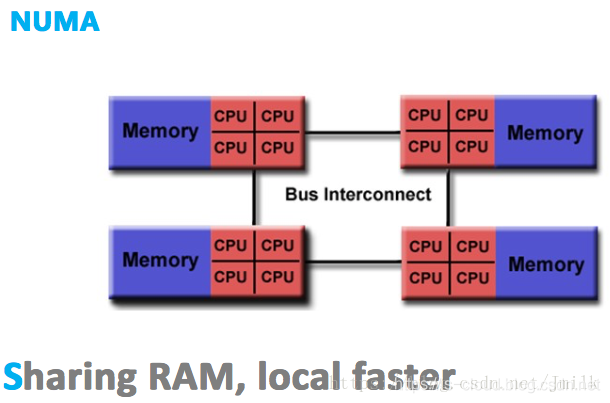

在 NUMA（Non-Uniform Memory Access，非一致性存储器访问）架构的处理机中，CPU 访问本地内存（同 NUMA）和远程内存（跨 NUMA）的耗时并不相同，NUMA “非一致性存储器访问” 架构由此得名。
NUMA 的结构设计能够在一定程度上解决 SMP 低存储器访问带宽的问题。假如一个 4 NUMA 节点的系统，每一个 NUMA 节点内部都具有 1GB/s 的存储带宽，外部共享总线也同样具有 1GB/s 的带宽。理想状态下，如果所有的 CPU 总是访问本地内存的话，那么系统就拥有了 4GB/s 的存储带宽能力。此时的每个 NUA 节点都可以近似的看作为一个 SMP（这种假设为了便于理解，并不完全正确）；相反，在最不理想的情况下，如果所有处理器总是访问远程内存的话，那么系统就只能有 1GB/s 的存储器访问带宽。
除此之外，使用外部共享总线时可能会触发 NUMA 节点间的 Cache 同步损耗，这会严重影响内存密集型工作负载的性能。当 I/O 性能至关重要时，外部共享总线上的 Cache 资源浪费，会让连接到远程 PCIe 总线上的设备（不同 NUMA 节点间通信）作业性能急剧下降。
由于这个特性，基于 NUMA 架构开发的应用程序应该尽可能避免跨 NUMA 节点的远程内存访问。因为，跨节点内存访问不仅通信速度慢，还可能需要处理不同节点间内存、缓存的数据一致性问题。多线程在不同 NUMA 节点间的切换，是需要花费大成本的。
应用 CPU 绑核技术减少上下文切换损耗
现代操作系统都是基于分时调用方式来实现任务调度，多个进程或线程在多核处理器的某一个核上不断地交替执行。每次切换过程，都需要将处理器的状态寄存器保存在堆栈中，并恢复当前进程的状态信息，这对系统其实是一种处理开销。将一个线程固定一个核上运行，可以消除切换带来的额外开销。另外将进程或者线程迁移到多核处理器的其它核上进行运行时，处理器缓存中的数据也需要进行清除，导致处理器缓存的利用效果降低
CPU 亲和技术，就是将某个进程或者线程绑定到特定的一个或者多个核上执行，而不被迁移到其它核上运行，这样就保证了专用程序的性能。DPDK 使用了 Linux pthread 库，在系统中把相应的线程和 CPU 进行亲和性绑定，然后相应的线程尽可能使用独立的资源进行相关的数据处理。
应用大页内存技术减少 TLB miss
处理器的内存管理包含两个概念：物理内存和虚拟内存。Linux 操作系统里面整个物理内存按帧（Frames）来进行管理，虚拟内存按照页（Page）来进行管理。内存管理单元（MMU）完成从虚拟内存地址到物理内存地址的转换。内存管理单元进行地址转换需要的信息保存在
一个叫页表（Page Table）的数据结构里面，页表查找是一种极其耗时的操作。为了减少页表的查找过程，Intel 处理器实现了一块缓存来保存查找结果，这块缓存被称为 TLB（Translation Lookaside Buffer），它保存了虚拟地址到物理地址的映射关系。所有虚拟地址在转换为物理地址以前，处理器会首先在 TLB 中查找是否已经存在有效的映射关系，如果没有发现有效的映射，也就是 TLS miss，处理器再进行页表的查找。页表的查找过程对性能影响极大，因此需要尽量减少 TLB miss 的发生。
x86 处理器硬件在缺省配置下，页的大小是 4K，但也可以支持更大的页表尺寸，例如 2M 或 1G 的页表。使用了大页表功能后，一个 TLB 表项可以指向更大的内存区域，这样可以大幅减少 TLB miss 的发生。早期的 Linux 并没有利用 x86 硬件提供的大页表功能，仅在 Linux 内核 2.6.33 以后的版本，应用软件才可以使用大页表功能。DPDK 则利用大页技术，所有的内存都是从 HugePage 里分配，实现对内存池（Mempool）的管理，并预先分配好同样大小的 mbuf，供每一个数据包使用。
DPDK 目前支持了 2M 和 1G 两种 HugePage。通过编辑 /etc/grub.conf 来设置：
default_hugepagesz=1G hugepagesz=1G hugepages=32 isolcpus=0-22
然后，执行下述指令，将 HugePage 文件系统 hugetlbfs 挂载到 /mnt/huge 目录：
mount –t hugetlbfs nodev /mnt/huge如此，用户进程就可以使用 mmap() 系统调用映射 HugePage 目标文件来使用大页面了。测试表明应用程序使用大页表比使用 4K 的小页表性能提高 10%~15%。
NOTE：大页内存的具体介绍可以参见 Linux 的大页表文件系统（hugetlbfs）特性。
