PCI 与 PCIe 设备

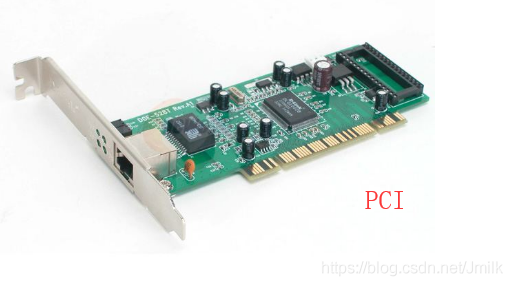

- PCI（Peripheral Component Interconnect，外设组件互连）：符合 PCI 总线标准的设备就被称为 PCI 设备，PCI 总线架构中可以包含多个 PCI 设备。

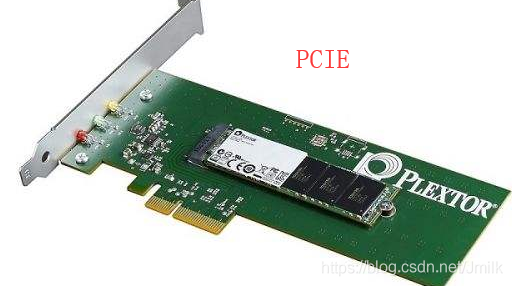

- PCIe（Peripheral Component Interconnect Express，快速外设组件互连）：PCI Express，简称 PCIe，是电脑总线 PCI 的一种，它沿用了现有的 PCI 编程概念及通讯标准，但建基于更快的串行通信系统。是 Intel 提出的新一代的总线接口，PCI Express 采用了目前业内流行的点对点串行连接，比起 PCI 以及更早期的计算机总线的共享并行架构每个 PCIe 设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到 PCI 所不能提供的高带宽。

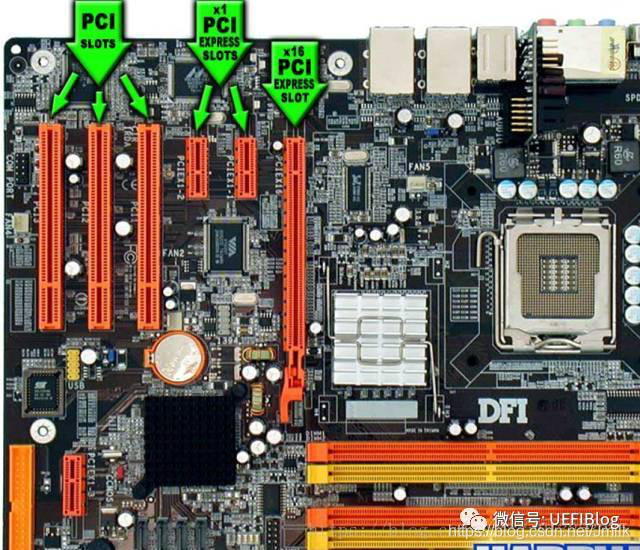

如上图，PCI 插槽都是等长的，防呆口位置靠上，大部分都是纯白色。PCIe 插槽大大小小，最小的 x1，最大的 x16，防呆口靠下。
SR-IOV
SR-IOV（Single-Root I/O Virtualization，单根 I/O 虚拟化）是 PCI-SIG 推出的一项标准，定义了一种 PCIe 设备虚拟化技术的标准机制，是 “虚拟通道” 的一种技术实现，用于将一个 PCIe 设备虚拟成多个 PCIe 设备，每个虚拟 PCIe 设备都具有自己的 PCIe 配置空间，如同物理 PCIe 设备一样为上层软件提供服务。
SR-IOV 技术是一种基于物理硬件的虚拟化解决方案，可以提高物理 I/O 设备（常见的是网络适配器）的性能与可扩展性。SR-IOV 技术允许在虚拟机之间高效共享 PCIe 设备，由于 SR-IOV 技术是基于硬件实现的，可以使虚拟机获得与宿主机媲美的 I/O 性能。
SR-IOV 虚拟出来的通道分为两个类型：
-
PF（Physical Function，物理功能）：管理 PCIe 设备在物理层面的通道功能，可以看作是一个完整的 PCIe 设备，包含了 SR-IOV 的功能结构，具有管理、配置 VF 的功能。
-
VF（Virtual Function，虚拟功能）：是 PCIe 设备在虚拟层面的通道功能，即仅仅包含了 I/O 功能，VF 之间共享物理资源。VF 是一种裁剪版的 PCIe 设备，仅允许配置其自身的资源，虚拟机无法通过 VF 对 SR-IOV 网卡进行管理。所有的 VF 都是通过 PF 衍生而来，有些型号的 SR-IOV 网卡最多可以生成 256 个 VF。
简而言之，每个 VF 就像是物理网卡硬件资源的一个切片，而 PF 则是对所有物理网卡硬件资源的统筹者，包括管理众多 VF 可以协同工作。
SR-IOV 的实现依赖硬件和软件两部分，首先，SR-IOV 需要专门的网卡芯片和 BIOS 版本，其次上层 Hypervisor 还需要安装相应的驱动。这是因为，只有通过 PF 才能够直接管理物理网卡的 I/O 资源和生成 VF，而 Hypervisor 要具备区分 PF 和 VF 的能力，从而正确地对网卡进行配置。
当 Hypervisor 识别出一个 VF 后，会通过 PF 来管理和配置 VF 的 I/O 资源。对于 Hypervisor 来说，VF 如同普通的 PCIe 网卡一般，安装相应驱动后就能够直接使用。假设一台服务器上安装了一个单端口 SR-IOV 网卡，这个端口生成了 4 个 VF，则 Hypervisor 就得到了四个以太网连接。

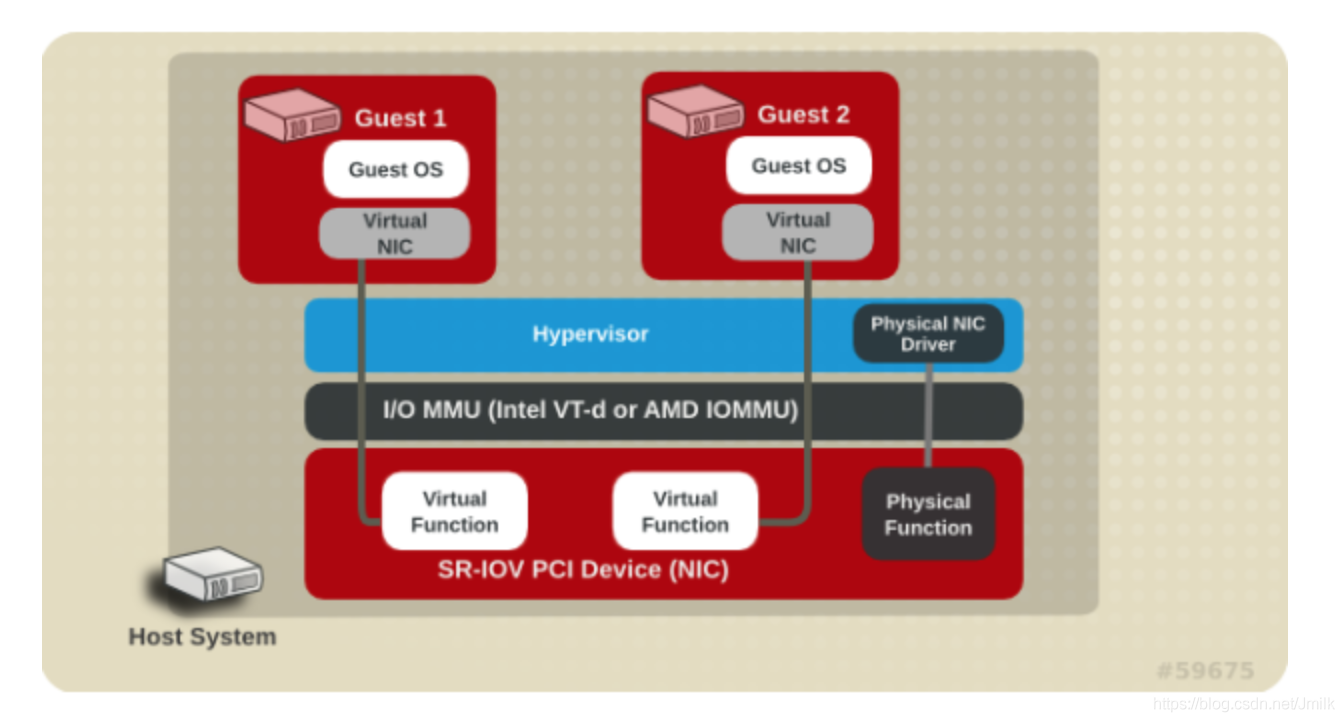

在 SR-IOV 的基础上，通过进一步利用 Intel VT-d 或 AMD IOMMU（Input/Output Memory Management Unit）技术，可以直接在虚拟机和 VF 之间做一对一的映射（PCI-Passthought）。在这个过程中，Hypervisor 的软件交换机被完全 Bypass 掉，从而实现低延时和近线速。同 VMware 的 VM DirectPath 相比，这种方式即实现了虚拟机对 VF 硬件资源的直接访问，又无需随着虚拟机数量的增加而增加物理网卡的数量。

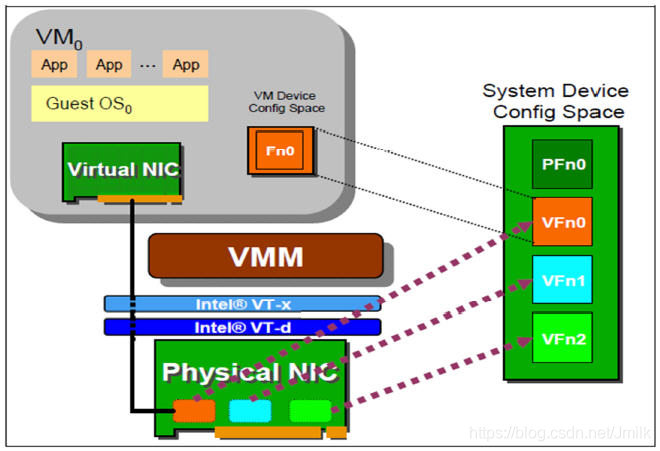

缺省情况下，SR-IOV 网卡的 VF 处于禁用状态，此时 PF 充当传统的 PCIe 设备。一旦启用了 VF，PF 通过寄存器创建 VF，并通过 PF 的总线、设备和功能编号（路由 ID）访问各个 VF 的 PCIe 配置空间。每个 VF 都具有一个 PCIe 内存空间，用于映射其寄存器集。VF 设备驱动程序对寄存器集进行操作以启用其功能，并且显示为实际存在的 PCIe 设备。
在 KVM 中启用 SR-IOV 网卡
手动挂载 VF 到虚拟机
- 查看 PCI 设备清单：
[root@overcloud-compute-0 ~]# virsh nodedev-list | grep pci
pci_0000_00_00_0
pci_0000_00_01_0
pci_0000_00_01_1
pci_0000_00_02_0
pci_0000_00_03_0
pci_0000_00_03_2
pci_0000_00_05_0
pci_0000_00_05_2
pci_0000_00_05_4
pci_0000_00_11_0
pci_0000_00_16_0
...- 查看选择的 PCI 设备详情：
[root@overcloud-compute-0 ~]# virsh nodedev-dumpxml pci_0000_81_10_2
<device>
<name>pci_0000_81_10_2</name>
<path>/sys/devices/pci0000:80/0000:80:03.0/0000:81:10.2</path>
<parent>pci_0000_80_03_0</parent>
<driver>
<name>ixgbevf</name>
</driver>
<capability type='pci'>
<domain>0</domain>
<bus>129</bus>
<slot>16</slot>
<function>2</function>
<product id='0x10ed'>82599 Ethernet Controller Virtual Function</product>
<vendor id='0x8086'>Intel Corporation</vendor>
<capability type='phys_function'>
<address domain='0x0000' bus='0x81' slot='0x00' function='0x0'/>
</capability>
<iommuGroup number='46'>
<address domain='0x0000' bus='0x81' slot='0x10' function='0x2'/>
</iommuGroup>
<numa node='1'/>
<pci-express>
<link validity='cap' port='0' width='0'/>
<link validity='sta' width='0'/>
</pci-express>
</capability>
</device>NOTE：主要关注 <address domain='0x0000' bus='0x81' slot='0x10' function='0x2'/> 设备信息，e.g.
domain='0x0000'
bus='0x81'
slot='0x10'
function='0x2'上述这些字段组成了 PCI device 的唯一地址：address: 0000:81:10.2。
-
Shut down the guest.
-
根据上述设备信息编写 new-dev XML 文件
$ cat /tmp/new-device.xml
<interface type='hostdev' managed='yes'>
<source>
<address type='pci' domain='0x0000' bus='0x81' slot='0x10' function='0x2' />
</source>
</interface>- 将 New Device Attach 到 GuestOS
$ virsh attach-device VM1 /tmp/new-device.xml --live --config
Device attached successfully- 查看 VM1 的 XML 更新
$ virsh dumpxml vm1
...
<devices>
...
<interface type='hostdev' managed='yes'>
<mac address='52:54:00:f0:d3:b8'/>
<driver name='kvm'/>
<source>
<address type='pci' domain='0x0000' bus='0x81' slot='0x10' function='0x2' />
</source>
<alias name='hostdev0'/>
<address type='pci' domain='0x0000' bus='0x00' slot='0x07' function='0x0'/>
</interface>
...
</devices>NOTE：或者可以直接 Edit 虚拟机的 XML 文件
virsh edit MyGuest
# 添加下述标签端：
<hostdev mode='subsystem' type='pci' managed='yes'>
<source>
<address bus='0x81' slot='0x10' function='0x2'/>
</source>
</hostdev>- 进入 GuestOS 查看网卡信息
root@vm1:~# ip addr show eth4
4: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 2c:53:4a:02:20:3d brd ff:ff:ff:ff:ff:ff
inet 192.168.99.169/24 brd 192.168.99.255 scope global eth1
valid_lft forever preferred_lft forever
inet6 fe80::5054:ff:fe3b:6128/64 scope link
valid_lft forever preferred_lft forever- 启动虚拟机
virsh start MyGuest- Dettach 虚拟机的 PCI 设备
$ virsh nodedev-dettach pci_0000_06_10_0
Device pci_0000_06_10_0 detached指令方式挂载
qemu-system-x86_64 -enable-kvm -drive file=<vm img>,if=virtio -cpu host -smp 16 -m 16G
-name <vm name> -device vfio-pci,host=<vf pci bus addr> -device vfio-pci,host=<vf pci bus addr> -vnc :1 -net none重点在于通过 -device vfio-pci,host=<vf pci bus addr> 将 VF Passthrough 到虚拟机。
SR-IOV 的数据包分发机制
其实，从逻辑上可以认为启用了 SR-IOV 技术后的物理网卡内置了一个特别的 Switch，将所有的 PF 和 VF 端口连接起来，通过 VF 和 PF 的 MAC 地址以及 VLAN ID 来进行数据包分发。
-
在 Ingress 上（从外部进入网卡）：如果数据包的目的 MAC 地址和 VLAN ID 都匹配某一个 VF，那么数据包会分发到该 VF，否则数据包会进入 PF；如果数据包的目的 MAC 地址是广播地址，那么数据包会在同一个 VLAN 内广播，所有 VLAN ID 一致的 VF 都会收到该数据包。
-
在 Egress 上（从 PF 或者 VF 发出）：如果数据包的 MAC 地址不匹配同一 VLAN 内的任何端口（VF 或 PF），那么数据包会向网卡外部转发，否则会直接在内部转发给对应的端口；如果数据包的 MAC 地址为广播地址，那么数据包会在同一个 VLAN 内以及向网卡外部广播。
NOTE：所有未设置 VLAN ID 的 VF 和 PF，可以认为是在同一个 LAN 中，不带 VLAN 的数据包在该 LAN 中按照上述规则进行处理。此外，设置了 VLAN 的 VF，发出数据包时，会自动给数据包加上 VLAN，在接收到数据包时，可以设置是否由硬件剥离 VLAN 头部。
