计算机网络基础 — Tcpdump 抓包工具

目录

文章目录

• 目录
• 前文列表
• tcpdump 指令
• 关键字
• 常用指令选项
• 常规操作示例
• 查看哪些接口可用于捕获
• 过滤主机
• 过滤端口
• 过滤网络（网段）
• 过滤协议
• 复杂的逻辑表达式过滤条件
• 检查数据包内容
• 输出格式
• 参考资料

前文列表

《计算机网络基础 — 以太网》
《计算机网络基础 — 物理网络》
《计算机网络基础 — TCP/IP 网络模型》
《计算机网络基础 — Linux 内核网络协议栈》
《计算机网络基础 — 虚拟网络》
《计算机网络基础 — Linux 虚拟交换机》
《计算机网络基础 — Linux 路由器》
《计算机网络基础 — Linux 虚拟路由器》

tcpdump 指令

tcpdump（dump the traffic on a network）是 Linux 强大网络数据采集分析工具，可以将网络中传输的数据包（涵盖整个 TCP/IP 协议族的数据包）完全截获下来提供分析。它支持针对网络层、协议、主机、网络接口或端口的过滤，并提供 and、or、no t等逻辑原语来帮助你筛选出关注的信息。

基本上 tcpdump 的输出格式为：

系统时间 源主机.端口 > 目标主机.端口 数据包参数

官方网站：tcpdump

关键字

关于类型：

• host - 主机：host 210.27.48.2 指明 210.27.48.2 是一台主机
• net - 网络（网段）：net 10.0 指明 10.0 是一个网络地址
• port - 端口：port 23 指明端口号是 23

NOTE：缺省类型是 host。

关于传输方向：

• src - 源：src 210.27.48.2 指明 IP 数据包中的源 IP 地址是 210.27.48.2
• dst - 目标：dst net 10.0 指明 IP 数据包中的目的网络地址是 10.0
• dst or src
• dst and src

NOTE：缺省方向是 src or dst

关于协议：

• ip
• arp
• rarp
• tcp
• udp
• fddi

NOTE： 缺省是所有协议的包

关于逻辑条件：

• and
• or
• not

NOT：不同的关键字之间结合使用需要逻辑运算符

其他：

• gateway
• broadcast
• less
• greater

常用指令选项

Help：

[root@localhost ~]# tcpdump --help
tcpdump version 4.9.2
libpcap version 1.5.3
OpenSSL 1.0.2k-fips  26 Jan 2017
Usage: tcpdump [-aAbdDefhHIJKlLnNOpqStuUvxX#] [ -B size ] [ -c count ]
		[ -C file_size ] [ -E algo:secret ] [ -F file ] [ -G seconds ]
		[ -i interface ] [ -j tstamptype ] [ -M secret ] [ --number ]
		[ -Q|-P in|out|inout ]
		[ -r file ] [ -s snaplen ] [ --time-stamp-precision precision ]
		[ --immediate-mode ] [ -T type ] [ --version ] [ -V file ]
		[ -w file ] [ -W filecount ] [ -y datalinktype ] [ -z postrotate-command ]
		[ -Z user ] [ expression ]

• -i：指定监听的 interface
• -n：不启用主机名解析，显示 IP 地址，默认显示为 hostname
• -nn：不启用主机名解析与端口名称转换，显示端口号，默认显示端口号对应的服务名
• -c：指定抓取数据宝的数量
• -D：显示操作系统当前所有可以使用 tcpdump 抓包的 interface 设备名
• -b：在数据链路层上选择协议，包括 ip、arp、rarp、ipx 等
• -N：不显示主机名中的域名部分。e.g. hostname nic.ddn.mil 只输出nic
• -t：不打印时间戳
• -tttt：输出 date 默认格式的时间戳
• -q：只输出少量的协议信息
• -v：输出稍微详细的信息，例如输出 IP 数据包中的 ttl 和服务类型信息
• -vv：输出详细的报文信息
• -vvv：输出更加详细的报文信息
• -w：直接将抓取的数据包信息写入文件
• -P：指定要抓取的包是流入还是流出包，可以指定 in、out、inout 参数，默认为 inout
• -s len：设置抓取的数据包长度为 len，默认为 65535Byte，如果要抓取的数据包长度大于 len，可能会发生包截断。
• -S 将 TCP 的序列号以绝对值形式输出，而不是相对值

常规操作示例

NOTE： 测试环境 IP 172.18.22.200，hostname localhost.localdomain.ssh

查看哪些接口可用于捕获

$ sudo tcpdump -D

1.eth0
2.virbr0
3.eth1
4.any (Pseudo-device that captures on all interfaces)
5.lo [Loopback]

过滤主机

抓取经过指定 interface 的，并且 DST_IP 或 SRC_IP 是 172.18.22.200 的数据包。

tcpdump -i ens160 host 172.18.22.200

• 筛选 SRC_IP，抓取经过 interface 且从 172.18.22.200 发出数据包

tcpdump -i ens160 src host 172.18.22.200

• 筛选 DST_IP，抓取经过 interface 且发送到 172.18.22.200 的数据包

tcpdump -i ens160 dst host 172.18.22.200

应用场景：你希望查看发送到 host 172.18.22.208 的数据包有没有经过当前主机的 ens160 网卡

[root@localhost ~]# tcpdump -i ens160 -nnt -c 1 dst host 172.18.22.208 and icmp
...
IP 172.18.128.204 > 172.18.22.208: ICMP echo request, id 27729, seq 138, length 64

过滤端口

抓取经过指定 interface 的，并且 DST_PORT 或 SRC_PORT 是 22 的数据包。

tcpdump -i ens160 port 22

• 筛选 SRC_PORT

tcpdump -i ens160 src port 22

• 筛选 DST_PORT

tcpdump -i ens160 dst port 22

应用场景：你希望查看发送到 host 172.18.22.208 的 22 号端口的数据包有没有经过当前主机的 ens160 网卡

[root@localhost ~]# tcpdump -i ens160 -nnt -c 1 dst host 172.18.22.208 and port 22
...
IP 172.18.128.204.60812 > 172.18.22.208.22: Flags [S], seq 908466914, win 65535, options [mss 1460,nop,wscale 5,nop,nop,TS val 949822094 ecr 0,sackOK,eol], length 0

过滤网络（网段）

抓取经过指定 interface 的，并且 DST_NET 或 SRC_NET 是 172.18.22 的数据包。

tcpdump -i ens160 net 172.18.22

• 筛选 SRC_NET

tcpdump -i ens160 src net 172.18.22

• 筛选 DST_NET

tcpdump -i ens160 dst net 172.18.22

过滤协议

tcpdump -i ens160 icmp
tcpdump -i ens160 ip
tcpdump -i ens160 tcp
tcpdump -i ens160 udp
tcpdump -i ens160 arp

复杂的逻辑表达式过滤条件

抓取经过 interface ens160，发送到 host 172.18.22.208 或 172.18.22.200 的 TCP 协议 22 号端口的数据包。

[root@localhost ~]# tcpdump -i ens160 -nntvv -c 10 '((tcp) and (port 22) and ((dst host 172.18.22.208) or (dst host 172.18.22.200)))'
...
IP (tos 0x10, ttl 61, id 0, offset 0, flags [DF], proto TCP (6), length 52)
    172.18.128.204.59180 > 172.18.22.200.22: Flags [.], cksum 0x89d7 (correct), seq 3833060046, ack 3808611483, win 4092, options [nop,nop,TS val 950233961 ecr 87616963], length 0
IP (tos 0x10, ttl 61, id 0, offset 0, flags [DF], proto TCP (6), length 52)
    172.18.128.204.59180 > 172.18.22.200.22: Flags [.], cksum 0x88b1 (correct), seq 0, ack 293, win 4086, options [nop,nop,TS val 950233965 ecr 87616967], length 0

抓取经过 interface ens160，DST_MAC 或 SRC_MAC 地址是 00:50:56:bf:c2:c5 的 ICMP 数据包。

[root@localhost ~]# tcpdump -i ens160 '((icmp) and ((ether host 00:50:56:bf:c2:c5)))'
...
15:19:50.522900 IP localhost.localdomain > 172.18.22.41: ICMP redirect 172.18.41.24 to host localhost.localdomain, length 68

抓取经过 interface ens160，目标网络是 172.18 但目标主机又不是 172.18.22.204 的 TCP 且非 22 号端口的数据包。

[root@localhost ~]# tcpdump -i ens160 -c 10 -nnt '((tcp) and (not port 22) and ((dst net 172.18) and (not dst host 172.18.22.204)))'
...
IP 172.18.22.74.47580 > 172.18.22.237.8080: Flags [S], seq 2124823039, win 29200, options [mss 1460,sackOK,TS val 274062379 ecr 0,nop,wscale 7], length 0
IP 172.18.22.237.8080 > 172.18.22.74.47580: Flags [R.], seq 0, ack 2124823040, win 0, length 0

抓取流入 interface ens160，host 为 172.18.22.208 且协议为 ICMP 的数据包。
172.18.128.204 > 172.18.22.200(curr) > 172.18.22.208

[root@localhost ~]# tcpdump -i ens160 -nnt -P in host 172.18.22.208 and icmp
...
IP 172.18.128.204 > 172.18.22.208: ICMP echo request, id 42579, seq 2314, length 64

抓取流出 interface ens160，host 为 172.18.22.208 且协议为 ICMP 的数据包。
172.18.22.208 > 172.18.128.200(curr) > 172.18.128.204

[root@localhost ~]# tcpdump -i ens160 -nnt -P out host 172.18.22.208 and icmp
...
IP 172.18.22.208 > 172.18.128.204: ICMP echo reply, id 42579, seq 2436, length 64

检查数据包内容

有时我们需要检查数据包的内容，以确保我们发送的消息包含我们需要的消息或我们收到的预期响应。对于加密连接，此输出不太有用。

• -X：以十六进制打印内容
• -A：以 ASCII 码打印内容

$ sudo tcpdump -i any -c10 -nn -A port 80

tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on any, link-type LINUX_SLL (Linux cooked), capture size 262144 bytes
13:02:14.871803 IP 192.168.122.98.39366 > 54.204.39.132.80: Flags [S], seq 2546602048, win 29200, options [mss 1460,sackOK,TS val 133625221 ecr 0,nop,wscale 7], length 0
E..<..@.@.....zb6.'....P...@......r............
............................
13:02:14.910734 IP 54.204.39.132.80 > 192.168.122.98.39366: Flags [S.], seq 1877348646, ack 2546602049, win 28960, options [mss 1460,sackOK,TS val 525532247 ecr 133625221,nop,wscale 9], length 0
E..<..@./..a6.'...zb.P..o..&...A..q a..........
.R.W.......     ................
13:02:14.910832 IP 192.168.122.98.39366 > 54.204.39.132.80: Flags [.], ack 1, win 229, options [nop,nop,TS val 133625260 ecr 525532247], length 0
E..4..@.@.....zb6.'....P...Ao..'...........
.....R.W................
13:02:14.911808 IP 192.168.122.98.39366 > 54.204.39.132.80: Flags [P.], seq 1:113, ack 1, win 229, options [nop,nop,TS val 133625261 ecr 525532247], length 112: HTTP: GET / HTTP/1.1
E.....@.@..1..zb6.'....P...Ao..'...........
.....R.WGET / HTTP/1.1
User-Agent: Wget/1.14 (linux-gnu)
Accept: */*
Host: opensource.com
Connection: Keep-Alive

................
13:02:14.951199 IP 54.204.39.132.80 > 192.168.122.98.39366: Flags [.], ack 113, win 57, options [nop,nop,TS val 525532257 ecr 133625261], length 0
E..4.F@./.."6.'...zb.P..o..'.......9.2.....
.R.a....................
13:02:14.955030 IP 54.204.39.132.80 > 192.168.122.98.39366: Flags [P.], seq 1:643, ack 113, win 57, options [nop,nop,TS val 525532258 ecr 133625261], length 642: HTTP: HTTP/1.1 302 Found
E....G@./...6.'...zb.P..o..'.......9.......
.R.b....HTTP/1.1 302 Found
Server: nginx
Date: Sun, 23 Sep 2018 17:02:14 GMT
Content-Type: text/html; charset=iso-8859-1
Content-Length: 207
X-Content-Type-Options: nosniff
Location: https://opensource.com/
Cache-Control: max-age=1209600
Expires: Sun, 07 Oct 2018 17:02:14 GMT
X-Request-ID: v-6baa3acc-bf52-11e8-9195-22000ab8cf2d
X-Varnish: 632951979
Age: 0
Via: 1.1 varnish (Varnish/5.2)
X-Cache: MISS
Connection: keep-alive

<!DOCTYPE HTML PUBLIC "-//IETF//DTD HTML 2.0//EN">
<html><head>
<title>302 Found</title>
</head><body>
<h1>Found</h1>
<p>The document has moved <a href="https://opensource.com/">here</a>.</p>
</body></html>
................
13:02:14.955083 IP 192.168.122.98.39366 > 54.204.39.132.80: Flags [.], ack 643, win 239, options [nop,nop,TS val 133625304 ecr 525532258], length 0
E..4..@.@.....zb6.'....P....o..............
.....R.b................
13:02:15.195524 IP 192.168.122.98.39366 > 54.204.39.132.80: Flags [F.], seq 113, ack 643, win 239, options [nop,nop,TS val 133625545 ecr 525532258], length 0
E..4..@.@.....zb6.'....P....o..............
.....R.b................
13:02:15.236592 IP 54.204.39.132.80 > 192.168.122.98.39366: Flags [F.], seq 643, ack 114, win 57, options [nop,nop,TS val 525532329 ecr 133625545], length 0
E..4.H@./.. 6.'...zb.P..o..........9.I.....
.R......................
13:02:15.236656 IP 192.168.122.98.39366 > 54.204.39.132.80: Flags [.], ack 644, win 239, options [nop,nop,TS val 133625586 ecr 525532329], length 0
E..4..@.@.....zb6.'....P....o..............
.....R..................

10 packets captured
10 packets received by filter
0 packets dropped by kernel

输出格式

08:41:13.729687 IP 192.168.64.28.22 > 192.168.64.1.41916: Flags [P.], seq 196:568, ack 1, win 309, options [nop,nop,TS val 117964079 ecr 816509256], length 372

• 08:41:13.729687：表示根据本地时钟接收的数据包的时间戳。
• IP：IPv6 协议，对于 IPv6 的数据包，值为 IP6。
• 192.168.64.28.22：源 IP 和源端口号
• 192.168.64.1.41916：目的 IP 和目的端口号

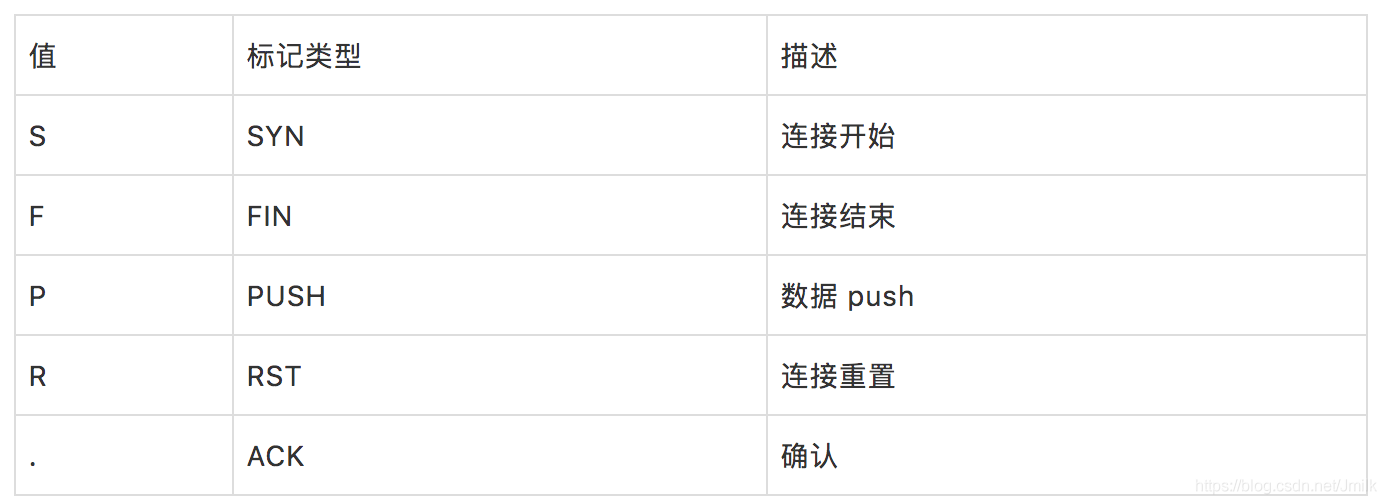

• [P.]：TCP 标记

• seq 196:568：数据包中包含的数据序列号。对于捕获的第一个数据包，这是一个绝对数字。后续数据包使用相对数字，以便更容易遵循。
• ack 1：ACK 编号。因为这是发送数据的一方，所示 ACK 编号为 1，而对于接收数据的一方，该字段表示该流上的下一个预期字节（数据）。例如，此流程中下一个数据包的 ACK 编号为 568。
• win 309：窗口大小。表示接收缓冲区中可用的字节数。
• options [nop,nop,TS val 117964079 ecr 816509256]：TCP 选项，例如 MSS（最大段大小）或窗口比例。
• length 372：数据包长度。

参考资料

https://www.cnblogs.com/chenpingzhao/p/9108570.html
https://www.cnblogs.com/f-ck-need-u/p/7064286.html
https://blog.csdn.net/minxihou/article/details/80243484
