  • FusionCharts 2D面积图

    1、设计思路

    (1)了解FusionCharts中面积图所特有的属性以及共性;

    (2)设计出一个面积图,数据源是由XML提供;

    (3)在XML中设置面积图的一些属性,美化图形。

    2、设计步骤

    (1)设计面积图的数据源

    area2D.xml:

    <?xml version="1.0" encoding="UTF-8"?>
    <chart caption='2013年水果年产量' xAxisName='水果名称' yAxisName='水果产量' baseFont='微软雅黑' baseFontSize='12' showValues='0'
           baseFontColor='#00FF33' outCnvBaseFont='宋体' outCnvBaseFontSize='14' outCnvBaseFontColor='#0000FF'showLabels='1'
           useEllipsesWhenOverflow='1' rotateLabels='1' showYAxisValues='1' showLimits='1' showDivLineValues='1' adjustDiv='1'
           rotateYAxisName='1' defaultAnimation='1' yAxisMinValue='0' yAxisMaxValue='10000000' setAdaptiveYMin='1' centerYaxisName='1'
           bgColor='#0000FF' bgAlpha='50' bgRatio='50' bgAngle='90' canvasBgColor='#EE7700' showVLineLabelBorder='1' drawAnchors='1'
           anchorSides='8' anchorRadius='10' anchorBorderColor='#EEEE00' numDivLines='8' divLineIsDashed='1' numVDivLines='8'
           showAlternateVGridColor='1' vDivLineIsDashed='1' vDivLineAlpha='50' vDivLineThickness='1' showToolTip='1'>

       <set label='苹果' value='8945459' />
       <set label='橘子' value='3652120' />
       <set label='桃子' value='4578540' />
       <set label='荔枝' value='1245120' />
       <set label='梨子' value='8451222' />
       <set label='李子' value='4125120' />
       <set label='芒果' value='2356412' />
       <set label='香蕉' value='7541201' />
       <set label='菠萝' value='6541222' />
       <set label='菩提' value='1201421' />
       <set label='樱桃' value='6541112' />
       <set label='葡萄' value='2356666' />

       <trendLines>
         <line startValue='7000000' color='009933' displayvalue='Target' />
       </trendLines>

       <styles>

          <definition>
             <style name='CanvasAnim' type='animation' param='_xScale' start='0' duration='1' />
          </definition>

          <application>
             <apply toObject='Canvas' styles='CanvasAnim' />
          </application>

       </styles>

    </chart>

    (2)设置面积图的图的类型以及引入数据源的路径

    var area2D = new FusionCharts( "../script/Charts/Area2D.swf", "myChartId", "100%", "540", "0" );
    area2D.setXMLUrl("data/area2D.xml");
    area2D.render("area2DChart");
    (3)如何在页面引入图形

    <div id="area2DChart"></div>

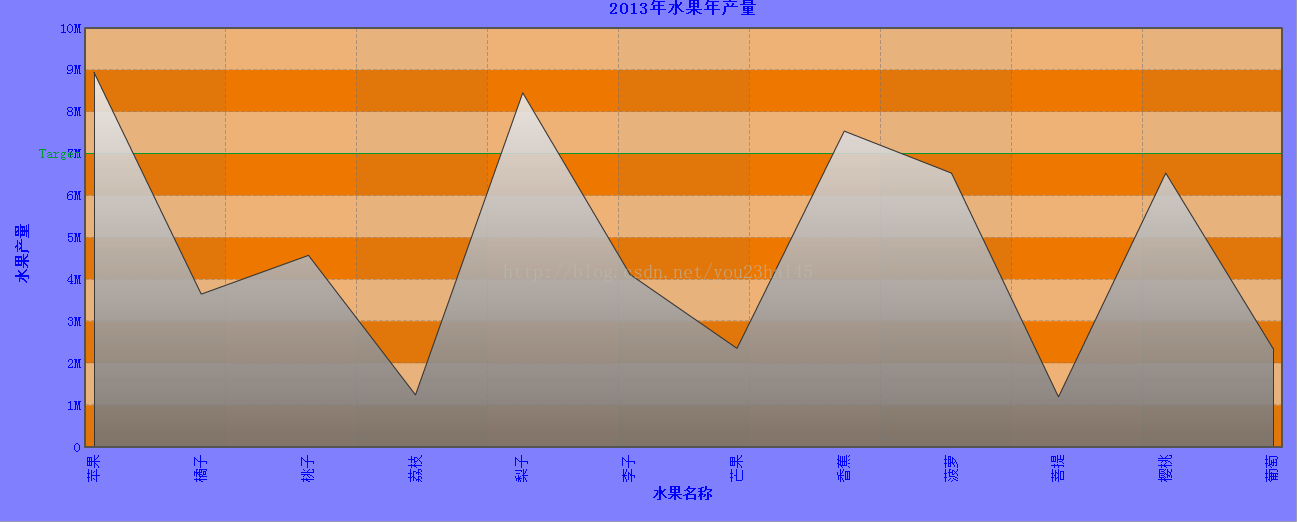

    3、运行结果,如图所示


    4、源码

    <!DOCTYPE html>
    <!--
    To change this license header, choose License Headers in Project Properties.
    To change this template file, choose Tools | Templates
    and open the template in the editor.
    -->
    <html>
        <head>
            <title>FusionCharts 2D面积图</title>
            <meta charset="UTF-8">
            <meta name="viewport" content="width=device-width">
            <script type="text/javascript" src="../script/jquery-1.10.2.js"></script>
            <script type="text/javascript" src="../script/Charts/FusionCharts.js"></script>
            <style type="text/css">
                body{
                    98%;
                    height:100%;
                    font-size:12px;
                }
                #area2DChart{
                    100%;
                }
            </style>
            <script type="text/javascript">
                $(function(){
                    var area2D = new FusionCharts( "../script/Charts/Area2D.swf", "myChartId", "100%", "540", "0" );
                    area2D.setXMLUrl("data/area2D.xml");
                    area2D.render("area2DChart");
                });
            </script>
        </head>
        <body>
            <div id="area2DChart"></div>
        </body>
    </html>
