1、实例条件
（1）某销售管理系统 数据库有三个实体集。
A、职工实体集：职工编号、姓名、性别、年龄、住址和工作业绩
B、商品实体集：商品编号、商品名称、出产地址和合格编号
C 、商店实体集：商店编号、商店名、商店地址和所属人
（2）三个实体集之间的联系
a、职工跟商店的关系，存在聘用的关系。每个职工只能在一个商店工作，每个商店可以聘用多个职工，商店聘用职工有聘用期和工资待遇；
b、商店和商品之间存在销售的关系，每个商店可以销售多种商品，每种商品可以在不同的商店销售，每个商店销售一种商品有月销售量。
（3）一、试画出E-R图，并在图上注明属性、联系的类型；
二、将E-R图转换成关系模型，并注明主键和外键。

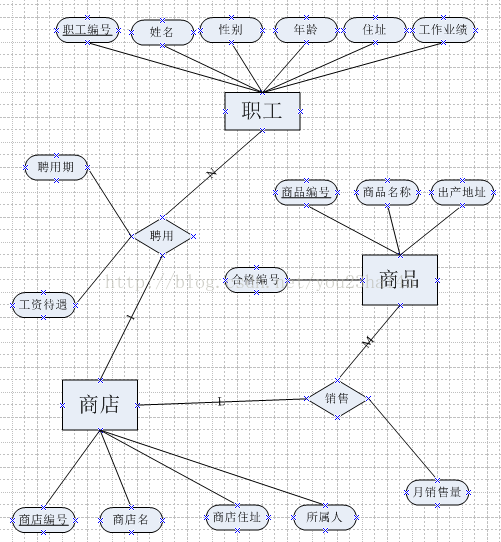

2、E-R图
3、E-R图可以转化为四个关系模式
（1）职工（职工编号，姓名，性别，年龄，住址，工作业绩，商店编号，聘用期，工资待遇）
（2）商品（商品编号，商品名称，产出地址，合格编号）
（3）商店（商店编号，商店名，商店住址，所属人）
（4）销售（商店编号，商品编号，月销售量）
