  • 数据库设计之实体E-R图

    一、E-R图基本概念

           E-R图也称实体-联系图(Entity Relationship Diagram),提供了表示实体类型、属性和联系的方法,用来描述现实世界的概念模型


    二、E-R图构成要素

     构成E-R图的基本要素是实体型属性联系,其表示方法为:
    ·实体型(Entity):具有相同属性的实体具有相同的特征和性质,用实体名及其属性名集合来抽象和刻画同类实体;在E-R图中用矩形表示,矩形框内写明实体名;如果是弱实体的话,在矩形外面再套实线矩形。
    ·属性(Attribute):实体所具有的某一特性,一个实体可由若干个属性来刻画。在E-R图中用椭圆形表示,并用无向边将其与相应的实体连接起来;如果是多值属性的话,再椭圆形外面再套实线椭圆。如果是派生属性则用虚线椭圆表示。
    ·联系(Relationship):联系也称关系,信息世界中反映实体内部或实体之间的联系。在E-R图中用菱形表示,菱形框内写明联系名,并用无向边分别与有关实体连接起来,同时在无向边旁标上联系的类型(1 : 1,1 : n或m : n)。如果是弱实体的联系则在菱形外面再套菱形。
    联系可分为以下 3 种类型:
    (1) 一对一联系(1 ∶1)
    (2) 一对多联系(1 ∶N)
    (3) 多对多联系(M ∶N)

    三、E-R图构成成分

    在ER图中有如下四个成分:
    矩形:表示实体,在框中记入实体名。
    菱形:表示联系,在框中记入联系名。
    椭圆形框:表示实体或联系的属性,将属性名记入框中。对于主属性名,则在其名称下划一下划线。
    连线:实体与属性之间;实体与联系之间;联系与属性之间用直线相连,并在直线上标注联系的类型。

    四、E-R图举例

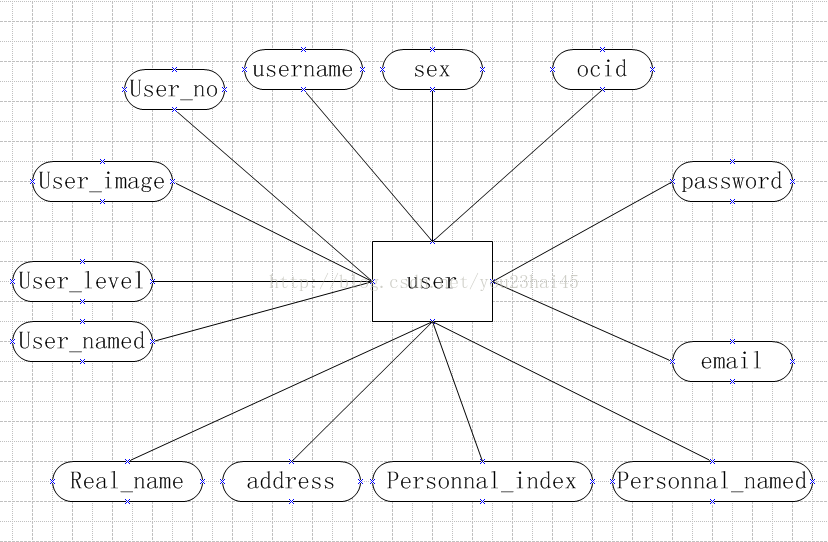

    1、用户实体对象

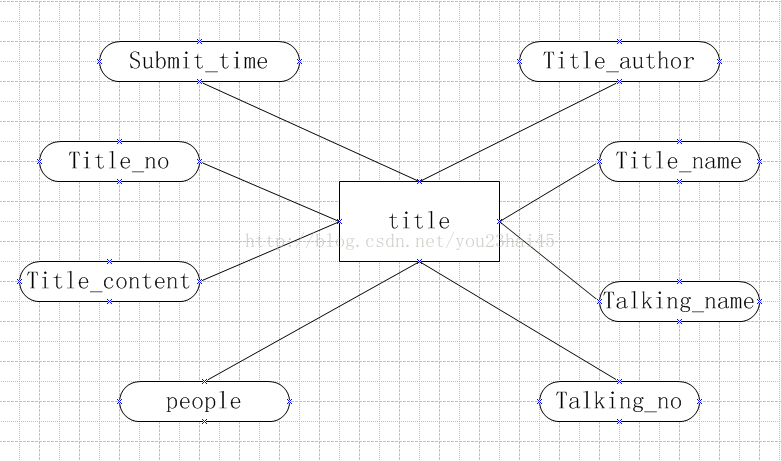

    2、主题实体对象

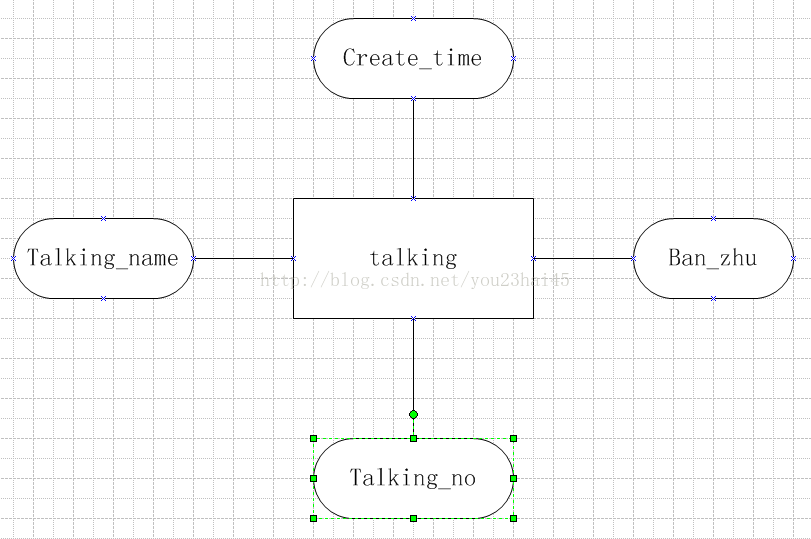

    3、论坛实体对象

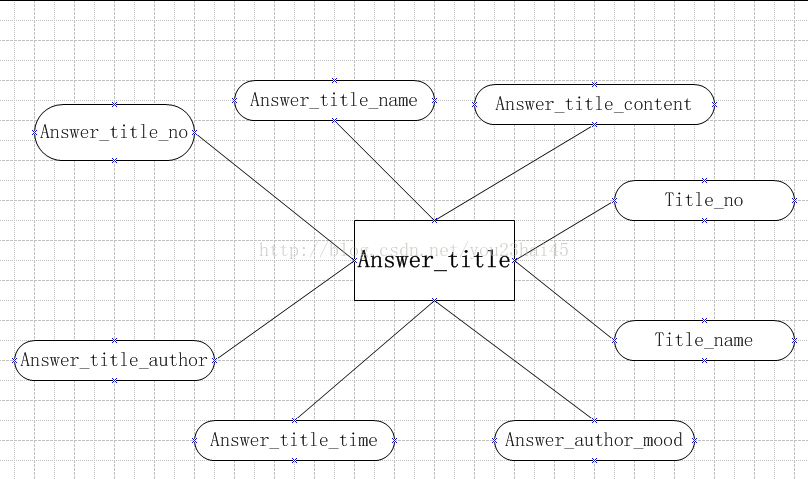

    4、回复主题实体对象
