    本次试验主要是针对AVI的处理，了解AVI的基本概念，并且掌握AVI文件常用的程序读写方法。知道AVI视频文件的帧的读取方法，以及了解BMP和AVI的基本关系。

    本文作者：i春秋签约作家——天天

    一 AVI的基本概念

    1. 什么是AVI

    AVI是音频视频交错(Audio Video Interleaved)的英文缩写，它是Microsoft公司开发的一种符合RIFF文件规范的数字音频与视频文件格式，原先用于Microsoft Video for Windows (简称VFW)环境，现在已被Windows 95/98、OS/2等多数操作系统直接支持。

    2. AVI格式的优缺点

    图像质量好、可跨平台使用、体积庞大、压缩标准不统一。

    3. AVI的文件结构

    AVI是符合RIFF文件规范的数字音频与视频文件格式，在介绍AVI文件前，我们要先来看看RIFF文件结构。AVI文件采用的是RIFF文件结构方式，RIFF（Resource Interchange File Format，资源互换文件格式）是微软公司定义的一种用于管理windows环境中多媒体数据的文件格式，波形音频wave，MIDI和数字视频AVI 都采用这种格式存储。构造RIFF文件的基本单元叫做数据块（Chunk），每个数据块包含3个部分：4字节的数据块标记（或者叫做数据块的ID）、数据块的大小、数据。整个RIFF文件可以看成一个数据块，其数据块ID为RIFF，称为RIFF块。

    一个RIFF文件中只允许存在一个RIFF块。RIFF块中包含一系列的子块，其中有一种字块的ID为”LIST”，称为LIST，LIST块中可以再包含一系列的子块，但除了LIST块外的其他所有的子块都不能再包含子块。RIFF和LIST块分别比普通的数据块多一个被称为形式类型（Form Type）和列表类型（List Type）的数据域，其组成为： 4字节的数据块标记（Chunk ID）、数据块的大小、4字节的形式类型或者列表类型、数据。

    下面我们看看AVI文件的结构。AVI文件是目前使用的最复杂的RIFF文件，它能同时存储同步表现的音频视频数据。AVI的RIFF块的形式类型是AVI，它包含3个子块，如下所述：

    （1）信息块，一个ID为”hdrl”的LIST块，定义AVI文件的数据格式。

    （2）数据块，一个ID为 “movi”的LIST块，包含AVI的音视频序列数据。

    （3）索引块，ID为 “idxl”的子块，定义 “movi”LIST块的索引数据，是可选块。



    AVI文件的结构如下图所示，下面将具体介绍AVI文件的各子块构造。


    二．AVI与BMP的关系

    一个AVI文件是由多个BMP文件构成。如下图：


    AVI视频序列中的“帧”即为位图。

    AVI视频序列中的“帧”的数量和位图数量是对应的。

    三．分析analysis目录里AVI操作函数的写法

    目录 “Easy_BMP2AVI”

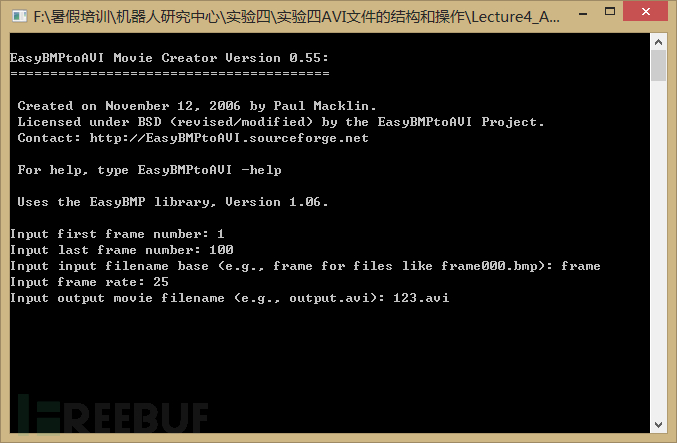

    在此目录下运行如下：


    上图的一些命令是用来合成avi的，在一下函数的调用：
    cvLoadImage：从文件中读取图像 。
    cvCreateVideoWriter：创建视频文件写入器 。
    cvWriteFrame：写入一帧到一个视频文件中。
    cvGetCaptureProperty：获得视频获取结构的属性，如视频序列的帧数等。
    cvCaptureFromFile 为从文件中读取而打开文件
    cvQueryFrame从摄像头或者文件中抓取并返回一帧
    可以很方便的把BMP合成AVI。一下是合成的过程：

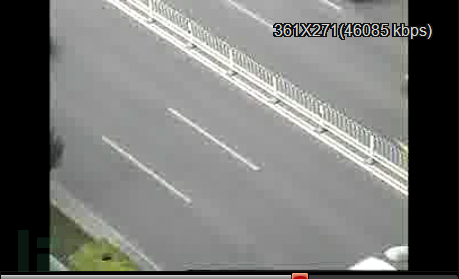

    最终可以打开结果看一下：


    四．OpenCV 及MFC实现AVI的合成和分解

    1. 创建一个MFC对话框应用程序（Dialog-based Application），在名称栏输入创建项目的名称，点击“确定”。

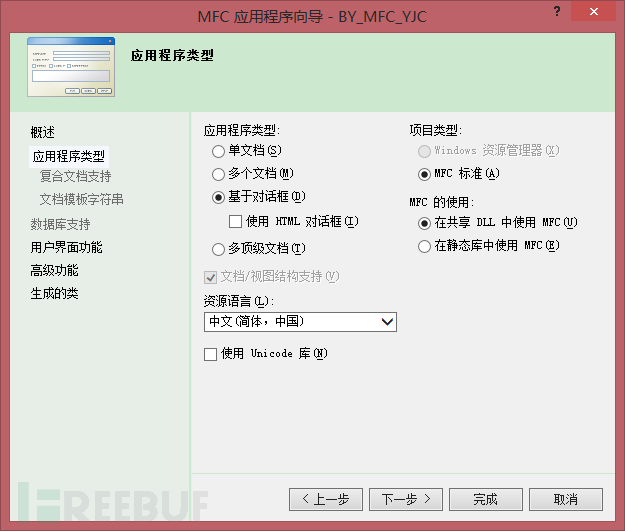

    2. 在出现的“MFC应用程序向导”对话框内，选择“基于对话框”，并取消“使用Unicode库（N）”其他选项不做修改，单击“下一步”如下图：


    3. 一直点击“下一步”到“生成的类”对话框，选择基类为“CDialog”单击完成即可创建一个MFC对话框。如下图：

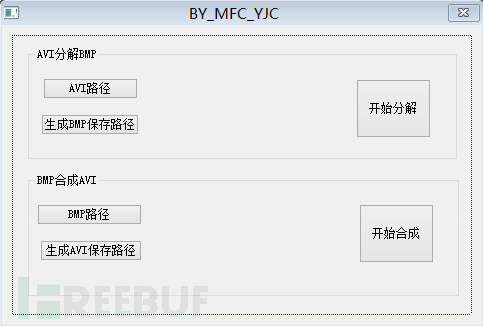

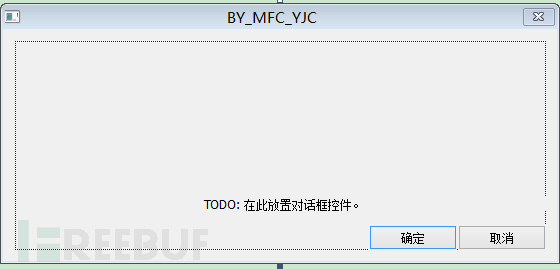

    4. 删除“TODO：在此放置对话框控件。”、“确定”和“取消”控件。然后点击“工具”中的“Button”添加以下五个控件并改名。结果如下下图：

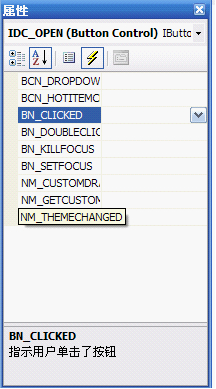

    5. 接着点击属性栏中的“控制事件“按钮 ，弹出如下对话框：


    选择图片9.png分别添加OnBnClickedButton1()•••OnBnClickedButton5()

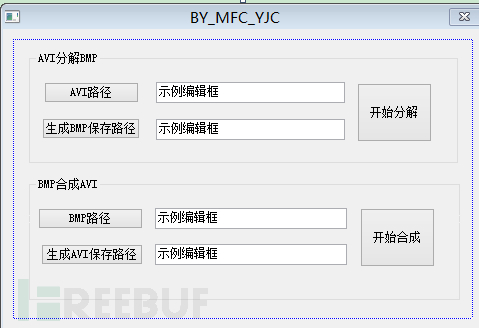

    6. 在工具箱中点击图片10.png在图中添加后如下图：

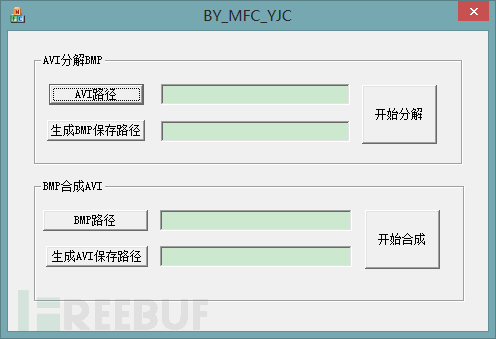

    7. 在工具箱中点击“Group Box” ，从左上角往右下角拖拉到 “开始分解”止，同时修改其属性栏里的 的“静态”为“AVI的合成”，完成后如图：


    同理可得完成下一部分：

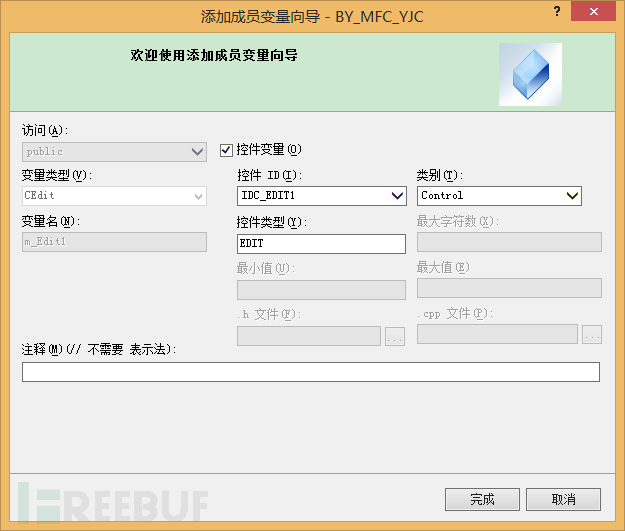

    8. 依次右击“示例编辑框”按钮分别添加变量，如图：


    变量名分别为m_1, m_2,  m_3,  m_4。

    9. 在“解决方案资源管理器下”打开“BY_MFC_YJCDlg.h”，在“#pragma one”下面添加：



    #include “cv.h”

    #include “highgui.h”

    #include “cxcore.h”

    #include <stdio.h>

    #include “shlwapi.h”

    #include <direct.h>

    #include <io.h>

    #include <vector>

    using namespace std;

    #define UM_PROGRESS WM_USER+1



    10. 在最后的“}”内添加：



     afx_msg LRESULT Onrogress(WPARAM, LPARAM);

    public:

    char* choisebmppath(HWND hWnd,CHAR *szTitle, CHAR *szPath);

    public:

    int bmptoavi();

    public:

    afx_msg void OnBnClickedButton10();



    void GetFile(CString sPath, vector<CString> *filePaths);

    CString getFileExt(CString filePath);

    BOOL __cdecl isSameType (char *Ext,const char *format, …);





    11. 打开源文件“BY_MFC_YJCDlg.cpp”，在“#ifdef_DEBUG”上添加：



     #include <stdlib.h>



    在 “#endif”下添加：

    CString bmp_path1;

    CString bmp_path;//bmp路径(hecheng)

    CString AviFileName;//AVIL路径

    CString AVI_path;

    int i = 1;

    //int bmptoavi(LPVOID lpParameter);//shengming

    CEdit dlg;





    12. 在“END_MESSAGE-MAP（）”的上面和


    下面添加：

    ON_MESSAGE(UM_PROGRESS,Onrogress)

    13. 在图片16.png下面添加：



     char* COPENCV_AVI_BMPDlg::choisebmppath(HWND hWnd,CHAR *szTitle, CHAR *szPath)//获得文件夹

    {

    BROWSEINFO bi;

    LPCITEMIDLIST pItemIDList;

    bi.hwndOwner = AfxGetMainWnd()->GetSafeHwnd();

    bi.pidlRoot = NULL;

    bi.pszDisplayName = szPath;

    bi.lpszTitle = szTitle;

    bi.ulFlags = BIF_RETURNONLYFSDIRS;

    bi.lpfn = NULL;

    bi.iImage = 0;

    pItemIDList = SHBrowseForFolder(&bi);

    if(NULL == SHGetPathFromIDList(pItemIDList, szPath) )

    {

      AfxMessageBox(“路径为获取“);

    }

    return (char*)szPath;

    }





    14. 在OnBnClickedButton2()下添加：



     if (0 == m_1.GetWindowTextLength())

    {

    AfxMessageBox(“please CHOISE bmp_filename!”);

    exit(1);

    }

    if (0 == m_1.GetWindowTextLength())

    {

    AfxMessageBox(“please INPUT bmp_filename!”);

    exit(1);

    }

        //AfxBeginThread((AFX_THREADPROC)bmptoavi, (void*)this);

    PostMessage(UM_PROGRESS);

    bmptoavi();

    }



    int COPENCV_AVI_BMPDlg::bmptoavi()

    {

    CString FileName;

        CvVideoWriter *writer;

        IplImage *frame;

    vector<CString> imgFilePaths;



    GetDlgItemText(IDC_EDIT1,bmp_path);//BMP的文件路径



    GetFile(bmp_path, &imgFilePaths);



    for (int i=0 ;i< imgFilePaths.size();++i)

    {

    frame = cvLoadImage(imgFilePaths.at(i).GetBuffer());

    if(i == 0)

    {

    int AviForamt = -1;//设置压缩格式

    int FPS = 25;

    int AviColor = 1;

    writer=cvCreateVideoWriter(AviFileName,-1,FPS,cvGetSize(frame),AviColor);

    }

    cvWriteFrame(writer,frame);

    cvWaitKey(1);



    cvReleaseImage(&frame);

    }

    cvReleaseVideoWriter(&writer);

    return 0;

    }



    /*

    * 功能：获取文件夹下的所有图片文件

    */

    void COPENCV_AVI_BMPDlg::GetFile(CString sPath, vector<CString> *filePaths)

    {

    if (sPath.IsEmpty())

    {

    return;

    }

    CFileFind   ff;

    CString szDir = sPath;

    CString Ext;



    if(szDir.Right(1) != “\”)

    szDir += “\”;



    szDir += “*.*”;



    BOOL res = ff.FindFile(szDir);

    while( res )

    {

    res = ff.FindNextFile();



    CString sFileName;

    if (ff.IsDirectory() && !ff.IsDots())//文件夹

    {

    CString sFilePath = ff.GetFilePath();

    sFileName = ff.GetFileTitle();

    GetFile(sFilePath, filePaths);

    }

    else if (!ff.IsDirectory() && !ff.IsDots())//文件

    {

    CString   strFilePath = ff.GetFilePath();

    Ext = getFileExt(ff.GetFilePath());

    if (isSameType(Ext.GetBuffer(),“ss”,“bmp”,“jpg”))

    {

    filePaths->push_back(strFilePath);

    }

    }

    }



    ff.Close();

    }



    CString COPENCV_AVI_BMPDlg::getFileExt(CString filePath)

    {

    filePath.ReleaseBuffer();

    int pos = filePath.ReverseFind(‘.’);

    if (pos >= 0)

    {

    return filePath.Right(filePath.GetLength() – pos -1);

    }

    }

    BOOL __cdecl COPENCV_AVI_BMPDlg::isSameType (char *Ext,const char *format, …)

    {

    va_list ap;



    int buffing;

    int retval;

    char ch;



    char *ext;



    va_start(ap, format);

    _ASSERTE(format != NULL);



    ext = strlwr(Ext);



    while(ch = *(format++))

    {

    switch(ch)

    {

    case ‘s’:

    {

    char *p = va_arg(ap, char *);

    if (0 == strcmp(Ext,p))

    {

    return 1;

    }

    break;

    }

    default:

    {

    printf(“input parameter is error ”);

    return -1;

    }

    break;

    }

    }

    return(0);



    15. 在OnBnClickedButton1()下添加：



    char path[MAX_PATH];

    choisebmppath(m_hWnd,“bmp文件夹“,path);

        bmp_path = path;

    SetDlgItemText(IDC_EDIT1,bmp_path);

    AviFileName = “E:\avi.avi”;

    SetDlgItemText(IDC_EDIT2,“E:\avi.avi”);

    16. 在OnBnClickedButton3()下添加：



    CFileDialog dlg(true,NULL,NULL,OFN_HIDEREADONLY | OFN_OVERWRITEPROMPT,NULL,NULL,0);

    if(!dlg.DoModal())

    {

    AfxMessageBox(“创建失败“);

    exit(1);

    }

    AVI_path = dlg.GetPathName();

    SetDlgItemText(IDC_EDIT3,AVI_path);

    }



    LRESULT  COPENCV_AVI_BMPDlg::Onrogress(WPARAM, LPARAM)

    {

    pgctrl.OffsetPos(2);

    pgctrl.SetStep(1);//设置步长

    pgctrl.SetRange32(1,1000);

    pgctrl.SetPos(i);

    pgctrl.SetBkColor(RGB(255, 0, 0));

    pgctrl.StepIt();//让进度条动起来

    return 1;





    17. 在OnBnClickedButton4()下添加：



    if (m_3.GetWindowTextLength() == 0)

        {

            AfxMessageBox(“AVI文件出错“);

            exit(1);

        }

        CvCapture *capture;

        IplImage *frame;

        capture = cvCaptureFromAVI(AVI_path);

        CString FileName;

        CString strtemp;

        CString newFileName;

        int i=1;



        UpdateData(FALSE);

        for (i = 1;i<101;i++)

        {

            FileName.Format(“Frame-%03d.bmp”, i);



            if (i==1)

            {

                GetDlgItemText(IDC_EDIT4,strtemp);

            }



            newFileName = strtemp + FileName;



            frame = cvQueryFrame(capture);



            if (!cvSaveImage( newFileName,frame))

            {

                AfxMessageBox(“提取失败“);

            }



            cvWaitKey(1);

    }

    }



    18. 然后修改相应位置的所有“COPENCV-AVI-BMPDlg”为“C（工程名）Dlg”。并且在“项目属性”的“附加依赖项”添加 “cv.lib highgui.lib cvaux.lib cxcore.lib”运行 得：


    五．实验心得与总结

    本次试验主要是针对AVI的处理，了解AVI的基本概念，并且掌握AVI文件常用的程序读写方法。
       知道AVI视频文件的帧的读取方法，以及了解BMP和AVI的基本关系。

    由于试验目的需要对一些代码的理解，对C++有更深度的认识，建议各位同学多看一些有关C++的内容。以更深一步的理解Opencv的机制与功能，将Opencv透彻的系统学习，加深对其的理解。
