Springboot源码学习_启动类
概述

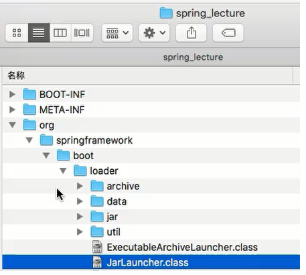

SpringBoot生成的jar包
当使用java -jar命令执行Spring Boot应用的可执行jar文件时,该命令引导标准可执行的jar文件,通过在jar中MANIFES.MF
找到Main-Class
,以JarLauncher.java
为入口,加载所有的需要的启动资源(BOOT-INF/classes/*,BOOT-INF/lib/*
),交给自定义的类加载器,然后通过反射,启动MANIFES.MF
中定义的Start-Class
的main()
方法,即应用启动类的main()
方法。
SpringBoot 的可执行jar包又称fat jar ,是包含所有依赖的 jar 包,jar 包中嵌入了除 java 虚拟机以外的所有依赖,是一个 all-in-one jar 包。普通插件maven-jar-plugin生成的包和spring-boot-maven-plugin生成的包之间的直接区别,是fat jar中主要增加了两部分,第一部分是lib目录,存放的是Maven依赖的jar包文件,第二部分是spring boot loader相关的类。
但是系统自带的AppClassLoarder不支持读取嵌套jar包,引入自定义类加载器就是为了能解决jar包嵌套jar包的问题,于是springboot将自定义的类加载器放在最顶成目录,使它可以被加载.
为什么SpringBoot要将Loader 类下的所有文件复制出来呢
如果将SpringBoot Class Loader 也放到lib文件下,是根本无法被加载到的,因为它根本不符合jar文件的一个标准规范.
程序要有一个启动入口,这个入口要由应用类加载器加载,先将SpringBoot Class Loader加载到内存中,然后通过后续的一些操作创建线程上下文加载器,去加载第三方jar。
1 Maven
也就是说想要知道fat jar
是如何生成的,就必须知道spring-boot-maven-plugin
工作机制,而spring-boot-maven-plugin
属于自定义插件,因此我们又必须知道,Maven的自定义插件是如何工作的
Maven的自定义插件
Maven 拥有三套相互独立的生命周期: clean、default 和 site, 而每个生命周期包含一些phase阶段, 阶段是有顺序的, 并且后面的阶段依赖于前面的阶段。生命周期的阶段phase与插件的目标goal相互绑定,用以完成实际的构建任务。
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
<executions>
<execution>
<goals>
<goal>repackage</goal>
</goals>
</execution>
</executions>
</plugin>
repackage
目标对应的将执行到org.springframework.boot.maven.RepackageMojo#execute
,该方法的主要逻辑是调用了org.springframework.boot.maven.RepackageMojo#repackage
private void repackage() throws MojoExecutionException {
//获取使用maven-jar-plugin生成的jar,最终的命名将加上.orignal后缀
Artifact source = getSourceArtifact();
//最终文件,即Fat jar
File target = getTargetFile();
//获取重新打包器,将重新打包成可执行jar文件
Repackager repackager = getRepackager(source.getFile());
//查找并过滤项目运行时依赖的jar
Set<Artifact> artifacts = filterDependencies(this.project.getArtifacts(),
getFilters(getAdditionalFilters()));
//将artifacts转换成libraries
Libraries libraries = new ArtifactsLibraries(artifacts, this.requiresUnpack,
getLog());
try {
//提供Spring Boot启动脚本
LaunchScript launchScript = getLaunchScript();
//执行重新打包逻辑,生成最后fat jar
repackager.repackage(target, libraries, launchScript);
}
catch (IOException ex) {
throw new MojoExecutionException(ex.getMessage(), ex);
}
//将source更新成 xxx.jar.orignal文件
updateArtifact(source, target, repackager.getBackupFile());
}
我们关心一下org.springframework.boot.maven.RepackageMojo#getRepackager
这个方法,知道Repackager
是如何生成的,也就大致能够推测出内在的打包逻辑。
private Repackager getRepackager(File source) {
Repackager repackager = new Repackager(source, this.layoutFactory);
repackager.addMainClassTimeoutWarningListener(
new LoggingMainClassTimeoutWarningListener());
//设置main class的名称,如果不指定的话则会查找第一个包含main方法的类,repacke最后将会设置org.springframework.boot.loader.JarLauncher
repackager.setMainClass(this.mainClass);
if (this.layout != null) {
getLog().info("Layout: " + this.layout);
//重点关心下layout 最终返回了 org.springframework.boot.loader.tools.Layouts.Jar
repackager.setLayout(this.layout.layout());
}
return repackager;
}
/**
* Executable JAR layout.
*/
public static class Jar implements RepackagingLayout {
@Override
public String getLauncherClassName() {
return "org.springframework.boot.loader.JarLauncher";
}
@Override
public String getLibraryDestination(String libraryName, LibraryScope scope) {
return "BOOT-INF/lib/";
}
@Override
public String getClassesLocation() {
return "";
}
@Override
public String getRepackagedClassesLocation() {
return "BOOT-INF/classes/";
}
@Override
public boolean isExecutable() {
return true;
}
}
layout
我们可以将之翻译为文件布局,或者目录布局,代码一看清晰明了,同时我们需要关注,也是下一个重点关注对象org.springframework.boot.loader.JarLauncher
,从名字推断,这很可能是返回可执行jar
文件的启动类。
MANIFEST.MF文件内容
Manifest-Version: 1.0
Start-Class: com.shengsiyuan.boot.MyApplication
Main-Class: org.springframework.boot.loader.JarLauncher
repackager
生成的MANIFEST.MF文件为以上信息,可以看到两个关键信息Main-Class
和Start-Class
。我们可以进一步,程序的启动入口并不是我们SpringBoot中定义的main
,而是JarLauncher#main
,而再在其中利用反射调用定义好的Start-Class
的main
方法
JarLauncher
重点类介绍
-
java.util.jar.JarFile
JDK工具类提供的读取jar
文件 -
org.springframework.boot.loader.jar.JarFile
Springboot-loader 继承JDK提供JarFile
类 -
java.util.jar.JarEntry
DK工具类提供的``jar```文件条目 -
org.springframework.boot.loader.jar.JarEntry
Springboot-loader 继承JDK提供JarEntry
类 -
org.springframework.boot.loader.archive.Archive
Springboot抽象出来的统一访问资源的层
JarFileArchive
jar包文件的抽象ExplodedArchive
文件目录
这里重点描述一下JarFile
的作用,每个JarFileArchive
都会对应一个JarFile
。在构造的时候会解析内部结构,去获取jar
包里的各个文件或文件夹类。我们可以看一下该类的注释。
/* Extended variant of {@link java.util.jar.JarFile} that behaves in the same way but
* offers the following additional functionality.
* <ul>
* <li>A nested {@link JarFile} can be {@link #getNestedJarFile(ZipEntry) obtained} based
* on any directory entry.</li>
* <li>A nested {@link JarFile} can be {@link #getNestedJarFile(ZipEntry) obtained} for
* embedded JAR files (as long as their entry is not compressed).</li>
**/ </ul>
jar
里的资源分隔符是!/
,在JDK提供的JarFile
URL只支持一个’!/‘,而Spring boot扩展了这个协议,让它支持多个’!/‘,就可以表示jar in jar、jar in directory、fat jar的资源了。
自定义类加载机制
- 最基础:Bootstrap ClassLoader(加载JDK的/lib目录下的类)
- 次基础:Extension ClassLoader(加载JDK的/lib/ext目录下的类)
- 普通:Application ClassLoader(程序自己classpath下的类)
首先需要关注双亲委派机制很重要的一点是,如果一个类可以被委派最基础的ClassLoader加载,就不能让高层的ClassLoader加载,这样是为了范围错误的引入了非JDK下但是类名一样的类。其二,如果在这个机制下,由于fat jar
中依赖的各个jar
文件,并不在程序自己classpath
下,也就是说,如果我们采用双亲委派机制的话,根本获取不到我们所依赖的jar包,因此我们需要修改双亲委派机制的查找class的方法,自定义类加载机制。
先简单的介绍Springboot2中LaunchedURLClassLoader
,该类继承了java.net.URLClassLoader
,重写了java.lang.ClassLoader#loadClass(java.lang.String, boolean)
,然后我们再探讨他是如何修改双亲委派机制。
在上面我们讲到Spring boot支持多个’!/‘以表示多个jar,而我们的问题在于,如何解决查找到这多个jar包。我们看一下LaunchedURLClassLoader
的构造方法。
public LaunchedURLClassLoader(URL[] urls, ClassLoader parent) {
super(urls, parent);
}
urls
注释解释道the URLs from which to load classes and resources
,即fat jar包依赖的所有类和资源,将该urls
参数传递给父类java.net.URLClassLoader
,由父类的java.net.URLClassLoader#findClass
执行查找类方法,该类的查找来源即构造方法传递进来的urls参数
//LaunchedURLClassLoader的实现
protected Class<?> loadClass(String name, boolean resolve)
throws ClassNotFoundException {
Handler.setUseFastConnectionExceptions(true);
try {
try {
//尝试根据类名去定义类所在的包,即java.lang.Package,确保jar in jar里匹配的manifest能够和关联 //的package关联起来
definePackageIfNecessary(name);
}
catch (IllegalArgumentException ex) {
// Tolerate race condition due to being parallel capable
if (getPackage(name) == null) {
// This should never happen as the IllegalArgumentException indicates
// that the package has already been defined and, therefore,
// getPackage(name) should not return null.
//这里异常表明,definePackageIfNecessary方法的作用实际上是预先过滤掉查找不到的包
throw new AssertionError("Package " + name + " has already been "
+ "defined but it could not be found");
}
}
return super.loadClass(name, resolve);
}
finally {
Handler.setUseFastConnectionExceptions(false);
}
}
方法super.loadClass(name, resolve)
实际上会回到了java.lang.ClassLoader#loadClass(java.lang.String, boolean)
,遵循双亲委派机制进行查找类,而Bootstrap ClassLoader
和Extension ClassLoader
将会查找不到fat jar依赖的类,最终会来到Application ClassLoader
,调用java.net.URLClassLoader#findClass
如何真正的启动
Springboot2和Springboot1的最大区别在于,Springboo1会新起一个线程,来执行相应的反射调用逻辑,而SpringBoot2则去掉了构建新的线程这一步。方法是org.springframework.boot.loader.Launcher#launch(java.lang.String[], java.lang.String, java.lang.ClassLoader)
反射调用逻辑比较简单,这里就不再分析,比较关键的一点是,在调用main
方法之前,将当前线程的上下文类加载器设置成LaunchedURLClassLoader
protected void launch(String[] args, String mainClass, ClassLoader classLoader)
throws Exception {
Thread.currentThread().setContextClassLoader(classLoader);
createMainMethodRunner(mainClass, args, classLoader).run();
}
Demo
public static void main(String[] args) throws ClassNotFoundException, MalformedURLException {
JarFile.registerUrlProtocolHandler();
// 构造LaunchedURLClassLoader类加载器,这里使用了2个URL,分别对应jar包中依赖包spring-boot-loader和spring-boot,使用 "!/" 分开,需要org.springframework.boot.loader.jar.Handler处理器处理
LaunchedURLClassLoader classLoader = new LaunchedURLClassLoader(
new URL[] {
new URL("jar:file:/E:/IdeaProjects/oneday-auth/oneday-auth-server/target/oneday-auth-server-1.0.0-SNAPSHOT.jar!/BOOT-INF/lib/spring-boot-loader-1.2.3.RELEASE.jar!/")
, new URL("jar:file:/E:/IdeaProjects/oneday-auth/oneday-auth-server/target/oneday-auth-server-1.0.0-SNAPSHOT.jar!/BOOT-INF/lib/spring-boot-2.1.3.RELEASE.jar!/")
},
Application.class.getClassLoader());
// 加载类
// 这2个类都会在第二步本地查找中被找出(URLClassLoader的findClass方法)
classLoader.loadClass("org.springframework.boot.loader.JarLauncher");
classLoader.loadClass("org.springframework.boot.SpringApplication");
// 在第三步使用默认的加载顺序在ApplicationClassLoader中被找出
classLoader.loadClass("org.springframework.boot.autoconfigure.web.DispatcherServletAutoConfiguration");
// SpringApplication.run(Application.class, args);
}
2启动器实现原理
Launcher的继承关系如下:
启动类:JarLauncher
//JarLauncher.java
public class JarLauncher extends ExecutableArchiveLauncher {
static final String BOOT_INF_CLASSES = "BOOT-INF/classes/";
static final String BOOT_INF_LIB = "BOOT-INF/lib/";
public JarLauncher() {
}
protected JarLauncher(Archive archive) {
super(archive);
}
@Override
protected boolean isNestedArchive(Archive.Entry entry) {
if (entry.isDirectory()) {
return entry.getName().equals(BOOT_INF_CLASSES);
}
return entry.getName().startsWith(BOOT_INF_LIB);
}
public static void main(String[] args) throws Exception {
new JarLauncher().launch(args);
}
}
JarLauncher默认构造函数实现为空,它父类ExecutableArchiveLauncher会调用再上一级父类Launcher的createArchive方法加载jar包, 加载了jar包之后,我们就能获取到里面所有的资源。
//JarLauncher.java
//JarLauncher默认构造函数
public JarLauncher() {
}
//ExecutableArchiveLauncher.java
public ExecutableArchiveLauncher() {
try {
//开始加载jar包
this.archive = createArchive();
}
catch (Exception ex) {
throw new IllegalStateException(ex);
}
}
//Launcher.java
protected final Archive createArchive() throws Exception {
//通过获取当前Class类的信息,查找到当前归档文件的路径
ProtectionDomain protectionDomain = getClass().getProtectionDomain();
CodeSource codeSource = protectionDomain.getCodeSource();
URI location = (codeSource != null) ? codeSource.getLocation().toURI() : null;
String path = (location != null) ? location.getSchemeSpecificPart() : null;
if (path == null) {
throw new IllegalStateException("Unable to determine code source archive");
}
//获取到路径之后,创建对应的文件,并检查是否存在
File root = new File(path);
if (!root.exists()) {
throw new IllegalStateException(
"Unable to determine code source archive from " + root);
}
//如果是目录,则创建ExplodedArchive,否则创建JarFileArchive
return (root.isDirectory() ? new ExplodedArchive(root)
: new JarFileArchive(root));
}
核心方法:launch(String[] args)
launch方法实际上是调用父类Launcher的launch方法
// Launcher.java
protected void launch(String[] args) throws Exception {
//注册 Spring Boot 自定义的 URLStreamHandler 实现类,用于 jar 包的加载读取, 可读取到内嵌的jar包
JarFile.registerUrlProtocolHandler();
//创建自定义的 ClassLoader 实现类,用于从 jar 包中加载类。
ClassLoader classLoader = createClassLoader(getClassPathArchives());
//执行我们声明的 Spring Boot 启动类,进行 Spring Boot 应用的启动。
launch(args, getMainClass(), classLoader);
}
简单来说,就是创建一个可以读取 jar
包中类的加载器,保证 BOOT-INF/lib
目录下的类和 BOOT-classes
内嵌的 jar
中的类能够被正常加载到,之后执行 Spring Boot 应用的启动。
方法一:registerUrlProtocolHandler
public static void registerUrlProtocolHandler() {
// 获得 URLStreamHandler 的路径
String handlers = System.getProperty(PROTOCOL_HANDLER, "");
// 将 Spring Boot 自定义的 HANDLERS_PACKAGE(org.springframework.boot.loader) 补充上去
System.setProperty(PROTOCOL_HANDLER, ("".equals(handlers) ? HANDLERS_PACKAGE
: handlers + "|" + HANDLERS_PACKAGE));
// 重置已缓存的 URLStreamHandler 处理器们
resetCachedUrlHandlers();
}
该方法的目的就是通过将 org.springframework.boot.loader
包设置到 "java.protocol.handler.pkgs"
环境变量,从而使用到自定义的 URLStreamHandler 实现类 Handler,处理 jar:
协议的 URL。
利用java url协议实现扩展原理,自定义jar协议
将org.springframework.boot.loader包 追加到java系统 属性java.protocol.handler.pkgs中,实现自定义jar协议
java会在java.protocol.handler.pkgs系统属性指定的包中查找与协议同名的子包和名为Handler的类,
即负责处理当前协议的URLStreamHandler实现类必须在 <包名>.<协议名定义的包> 中,并且类名称必须为Handler
例如:
org.springframework.boot.loader.jar.Handler这个类 将用于处理jar协议
这个jar协议实现作用:
默认情况下,JDK提供的ClassLoader只能识别jar中的class文件以及加载classpath下的其他jar包中的class文件。
对于jar包中的jar包是无法加载的
所以spring boot 自己定义了一套URLStreamHandler实现类和JarURLConnection实现类,用来加载jar包中的jar包的class类文件
举个例子:
jar:file:C:/Users/Administrator/Desktop/demo/demo/target/jarlauncher-0.0.1-SNAPSHOT.jar!/lib/spring-boot-1.5.10.RELEASE.jar!/
jar:file:C:/Users/Administrator/Desktop/demo/demo/target/jarlauncher-0.0.1-SNAPSHOT.jar!/lib/spring-boot-1.5.10.RELEASE.jar!/org/springframework/boot/loader/JarLauncher.class
123
我们看到如果有 jar 包中包含 jar,或者 jar 包中包含 jar 包里面的 class 文件,那么会使用 !/分隔开,这种方式只有 org.springframework.boot.loader.jar.Handler 能处理,它是 SpringBoot 内部扩展出来一种URL协议.
通常,jar里的资源分隔符是!/,在JDK提供的JarFile URL只支持一层“!/”,而Spring Boot扩展了该协议,可支持多层“!/”。
方法二:createClassLoader
ClassLoader classLoader = createClassLoader(getClassPathArchives());
getClassPathArchives()
// ExecutableArchiveLauncher.java
@Override
protected List<Archive> getClassPathArchives() throws Exception {
// <1> 获得所有 Archive
List<Archive> archives = new ArrayList<>(
this.archive.getNestedArchives(this::isNestedArchive));
// <2> 后续处理:是个空方法
postProcessClassPathArchives(archives);
return archives;
}
<1>
处,this::isNestedArchive
代码段,创建了 EntryFilter 匿名实现类,用于过滤 jar
包不需要的目录。目的就是过滤获得,BOOT-INF/classes/
目录下的类,以及 BOOT-INF/lib/
的内嵌 jar
包。
// JarLauncher.java
static final String BOOT_INF_CLASSES = "BOOT-INF/classes/";
static final String BOOT_INF_LIB = "BOOT-INF/lib/";
@Override
protected boolean isNestedArchive(Archive.Entry entry) {
// 如果是目录的情况,只要 BOOT-INF/classes/ 目录
if (entry.isDirectory()) {
return entry.getName().equals(BOOT_INF_CLASSES);
}
// 如果是文件的情况,只要 BOOT-INF/lib/ 目录下的 `jar` 包
return entry.getName().startsWith(BOOT_INF_LIB);
}
<1>处getNestedArchives()方法实现
//JarFileArchive.java
@Override
public List<Archive> getNestedArchives(EntryFilter filter) throws IOException {
List<Archive> nestedArchives = new ArrayList<>();
for (Entry entry : this) {
if (filter.matches(entry)) {
nestedArchives.add(getNestedArchive(entry));
}
}
return Collections.unmodifiableList(nestedArchives);
}
createClassLoader(List archives)
// ExecutableArchiveLauncher.java
protected ClassLoader createClassLoader(List<Archive> archives) throws Exception {
// 获得所有 Archive 的 URL 地址
List<URL> urls = new ArrayList<>(archives.size());
for (Archive archive : archives) {
urls.add(archive.getUrl());
}
// 创建加载这些 URL 的 ClassLoader
return createClassLoader(urls.toArray(new URL[0]));
}
protected ClassLoader createClassLoader(URL[] urls) throws Exception {
return new LaunchedURLClassLoader(urls, getClass().getClassLoader());
}
基于获得的 Archive 数组,创建自定义 ClassLoader 实现类 LaunchedURLClassLoader,通过它来加载 BOOT-INF/classes
目录下的类,以及 BOOT-INF/lib
目录下的 jar
包中的类。
方法三:launch(String[] args, String mainClass, ClassLoader classLoader)
给定存档文件和完全配置的类加载器,启动应用程序。
launch(args, getMainClass(), classLoader);
protected void launch(String[] args, String mainClass, ClassLoader classLoader)
throws Exception {
// <1> 设置 LaunchedURLClassLoader 作为类加载器
Thread.currentThread().setContextClassLoader(classLoader);
// <2> 创建 MainMethodRunner 对象,并执行 run 方法,启动 Spring Boot 应用
createMainMethodRunner(mainClass, args, classLoader).run();
}
<1>
处:设置 LaunchedURLClassLoader 作为类加载器,从而保证能够从 jar
包中加载到相应的类。
getMainClass()
// ExecutableArchiveLauncher.java
@Override
protected String getMainClass() throws Exception {
// 获得启动的类的全名
Manifest manifest = this.archive.getManifest();
String mainClass = null;
if (manifest != null) {
mainClass = manifest.getMainAttributes().getValue("Start-Class");
}
if (mainClass == null) {
throw new IllegalStateException(
"No 'Start-Class' manifest entry specified in " + this);
}
return mainClass;
}
从 jar
包的 MANIFEST.MF
文件的 Start-Class
配置项,,获得我们设置的 Spring Boot 的主启动类。
createMainMethodRunner
protected MainMethodRunner createMainMethodRunner(String mainClass, String[] args,
ClassLoader classLoader) {
return new MainMethodRunner(mainClass, args);
}
run()
public void run() throws Exception {
// <1> 加载 Spring Boot
Class<?> mainClass = Thread.currentThread().getContextClassLoader()
.loadClass(this.mainClassName);
// <2> 反射调用 main 方法
Method mainMethod = mainClass.getDeclaredMethod("main", String[].class);
mainMethod.invoke(null, new Object[] { this.args });
}
该方法负责最终的 Spring Boot 应用真正的启动。
SpringBoot自定义的类加载器: LaunchedURLClassLoader
LaunchedURLClassLoader 是 spring-boot-loader
项目自定义的类加载器,实现对 jar
包中 META-INF/classes
目录下的类和 META-INF/lib
内嵌的 jar
包中的类的加载。
该ClassLoader继承自UrlClassLoader。UrlClassLoader加载class就是依靠初始参数传入的Url数组,并且尝试从Url指向的资源中加载Class文件
//LaunchedURLClassLoader.java
protected Class<?> loadClass(String name, boolean resolve)
throws ClassNotFoundException {
Handler.setUseFastConnectionExceptions(true);
try {
try {
//尝试根据类名去定义类所在的包,即java.lang.Package,确保jar in jar里匹配的manifest能够和关联的package关联起来
definePackageIfNecessary(name);
}
catch (IllegalArgumentException ex) {
// Tolerate race condition due to being parallel capable
if (getPackage(name) == null) {
// This should never happen as the IllegalArgumentException indicates
// that the package has already been defined and, therefore,
// getPackage(name) should not return null.
//这里异常表明,definePackageIfNecessary方法的作用实际上是预先过滤掉查找不到的包
throw new AssertionError("Package " + name + " has already been "
+ "defined but it could not be found");
}
}
return super.loadClass(name, resolve);
}
finally {
Handler.setUseFastConnectionExceptions(false);
}
}
方法super.loadClass(name, resolve)实际上会回到了java.lang.ClassLoader#loadClass(java.lang.String, boolean),遵循双亲委派机制进行查找类,而Bootstrap ClassLoader和Extension ClassLoader将会查找不到fat jar依赖的类,最终会来到Application ClassLoader,调用java.net.URLClassLoader#findClass
总结
- SpringBoot通过扩展JarFile、JarURLConnection及URLStreamHandler,实现了jar in jar中资源的加载
- SpringBoot通过扩展URLClassLoader--LauncherURLClassLoader,实现了jar in jar中class文件的加载
- JarLauncher通过加载BOOT-INF/classes目录及BOOT-INF/lib目录下jar文件,实现了fat jar的启动
- WarLauncher通过加载WEB-INF/classes目录及WEB-INF/lib和WEB-INF/lib-provided目录下的jar文件,实现了war文件的直接启动及web容器中的启动
