Android应用开发之图片拖拉和多点触摸缩放

传送门 ☞ 轮子的专栏 ☞ 转载请注明 ☞ http://blog.csdn.net/leverage_1229

        今天我们学习如何实现图片（理论上选取的图片实际尺寸应大于当前手机的屏幕尺寸）拖拉和多点触摸缩放功能。其中多点触摸缩放功能模拟器上不支持，需要在真机下测试。下面给出该场景的案例：

1案例技术要点

(1)图片变换矩阵（android.graphics.Matrix）：提供记录图片位置、记录图片缩放比例、实现图片移动等。

(2)图片坐标点（android.graphics.PointF）：提供记录图片起点和中心点坐标等。

(3)重写图片所在Activity的onTouch（...）方法，处理以下几个事件：

MotionEvent.ACTION_DOWN：触点（手指）按下时触发该事件

MotionEvent.ACTION_POINTER_DOWN：当屏幕上已经有触点（手指），再有触点（手指）按下时触发该事件

MotionEvent.ACTION_MOVE：触点（手指）移动时触发该事件

MotionEvent.ACTION_UP：触点（手指）离开屏幕时触发该事件

MotionEvent.ACTION_POINTER_UP：当触点（手指）离开屏幕，但屏幕上仍有其他触点（手指）时触发该事件

2案例代码陈列

AndroidManifest.xml

<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.android.dragscale"
    android:versionCode="1"
    android:versionName="1.0" >

    <uses-sdk
        android:minSdkVersion="8"
        android:targetSdkVersion="15" />

    <application
        android:icon="@drawable/avatar"
        android:label="@string/app_name" >
        <activity
            android:name=".DragScaleMainActivity"
            android:label="@string/app_name" >
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>

</manifest>

strings.xml

<resources>
    <string name="app_name">ImageView拖拉与多点触摸缩放</string>
</resources>

main.xml

<?xml version="1.0" encoding="utf-8" ?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <ImageView
        android:id="@+id/imageView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:src="@drawable/xianyun4"
        android:scaleType="matrix" />

</LinearLayout>

DragScaleMainActivity.java

package com.android.dragscale;

import android.app.Activity;
import android.graphics.Matrix;
import android.graphics.PointF;
import android.os.Bundle;
import android.util.FloatMath;
import android.view.MotionEvent;
import android.view.View;
import android.view.View.OnTouchListener;
import android.widget.ImageView;

public class DragScaleMainActivity extends Activity {
    private ImageView imageView;

    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.main);

        imageView = (ImageView) findViewById(R.id.imageView);
        imageView.setOnTouchListener(new OnTouchListener() {
            // 设置开始点
            private PointF startPoint = new PointF();
            // 设置图片位置的变换矩阵
            private Matrix matrix = new Matrix();
            // 设置图片当前位置的变换矩阵
            private Matrix currentMatrix = new Matrix();
            // 初始化模式参数
            private int mode = 0;
            // 无模式
            private static final int NONE = 0;
            // 拖拉模式
            private static final int DRAG = 1;
            // 缩放模式
            private static final int ZOOM = 2;
            // 开启缩放效果的门槛
            private static final float ZOOM_THRESHOLD = 10.0f;
            // 开始距离
            private float startDistance;
            // 中心点
            private PointF middlePoint;

            @Override
            public boolean onTouch(View v, MotionEvent event) {
                switch (event.getAction() & MotionEvent.ACTION_MASK) {
                case MotionEvent.ACTION_DOWN:
                    mode = DRAG;
                    // 记录图片当前的移动位置
                    currentMatrix.set(imageView.getImageMatrix());
                    // 记录开始坐标
                    startPoint.set(event.getX(), event.getY());
                    break;

                 // 当屏幕上已经有触点（手指），再有手指按下时触发该事件
                case MotionEvent.ACTION_POINTER_DOWN:
                    mode = ZOOM;
                    startDistance = getDistance(event);
                    if(startDistance > ZOOM_THRESHOLD) {
                        middlePoint = getMiddlePoint(event);
                        // 记录图片当前的缩放比例
                        currentMatrix.set(imageView.getImageMatrix());
                    }
                    break;

                case MotionEvent.ACTION_MOVE:
                    if(mode == DRAG) {
                        // 获取X轴移动距离
                        float distanceX = event.getX() - startPoint.x;
                        // 获取Y轴移动距离
                        float distanceY = event.getY() - startPoint.y;
                        // 在上次移动停止位置的基础上再进行移动
                        matrix.set(currentMatrix);
                        // 实现图片位置移动
                        matrix.postTranslate(distanceX, distanceY);
                    } else if(mode == ZOOM) {
                        // 结束距离
                        float endDistance = getDistance(event);
                        if(endDistance > ZOOM_THRESHOLD) {
                            // 缩放比例
                            float scale = endDistance / startDistance;
                            matrix.set(currentMatrix);
                            matrix.postScale(scale, scale, middlePoint.x, middlePoint.y);
                        }
                    }
                    break;

                case MotionEvent.ACTION_UP:
                // 当手指离开屏幕，但屏幕上仍有其他触点（手指）时触发该事件
                case MotionEvent.ACTION_POINTER_UP:
                    mode = 0;
                    break;

                }
                imageView.setImageMatrix(matrix);
                return true;
            }

        });
    }

    /**
     * 计算两点之间的距离
     * @param event
     * @return
     */
    public static float getDistance(MotionEvent event) {
        //第二个点x、y坐标减去第一个点x、y坐标
        float disX = event.getX(1) - event.getX(0);
        float disY = event.getY(1) - event.getY(0);
        return FloatMath.sqrt(disX * disX + disY * disY);
    }

    /**
     * 计算两点之间的中间点
     * @param event
     * @return
     */
    public static PointF getMiddlePoint(MotionEvent event) {
        float midX = (event.getX(0) + event.getX(1)) /2;
        float midY = (event.getY(0) + event.getY(1)) /2;
        return new PointF(midX, midY);
    }
}

        注意：提供一张图片（壁纸）存放于drawable-hdpi文件夹下。

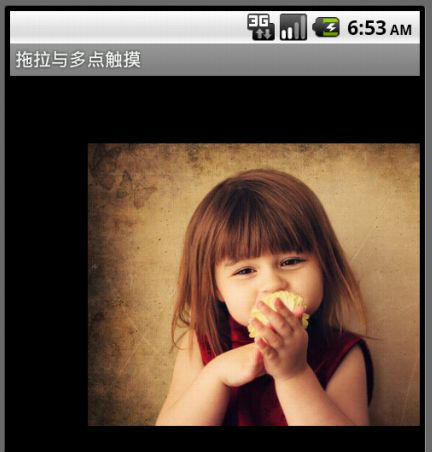

3案例效果展示
