    DDR中端接技术基本概念

    端接技术主要分为三种端接方式:串行端接,并行端接,差分端接

    关于三种端接电阻的位置:

    串行端接电阻多用作源端阻抗匹配,故一般放置靠近信号源所在端,如cpu的clk。

    并行端接电阻多用于负载端阻抗匹配,故一般放置靠近负载一侧。

    其中差分端接属于并行短接,个人观点。

    串行端接电阻记作Rs,并行端接电阻记作Rt。如图1:

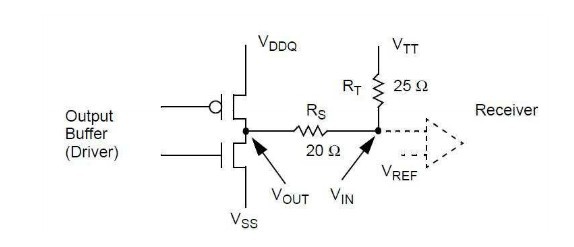

                                                            图1  串行端接与并行端接

    如上图所示,其中既存在串行端接,又存在并行端接,其中Rs为串行端接电阻,Rt为并行端接电阻。一般并行端接为串行端接电阻的两倍。

    差分端接:

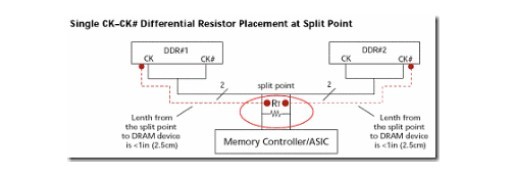

                                                                  图2   差分端接实例1

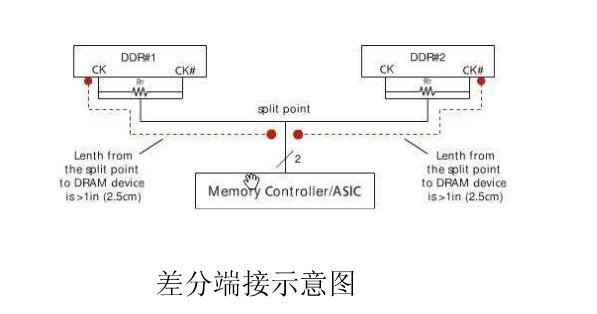

                              图3  差分端接实例2

    图示了两种差分端接技术,其中图2中的第一种差分端接电阻为Rt,而图3中实际差分端接电阻为Rt/2。
