一、实验目的
二、实验器材
| 器材名称 | 数量 |
| Arduino 控制板(UNO R3) | 1块 |
| USB数据连接线 | 1根 |
| 面包板 | 1块 |
| LED发光二极管 | 1个 |
| 220欧姆电阻 | 1个 |
| 面包板跳线 | 2条 |

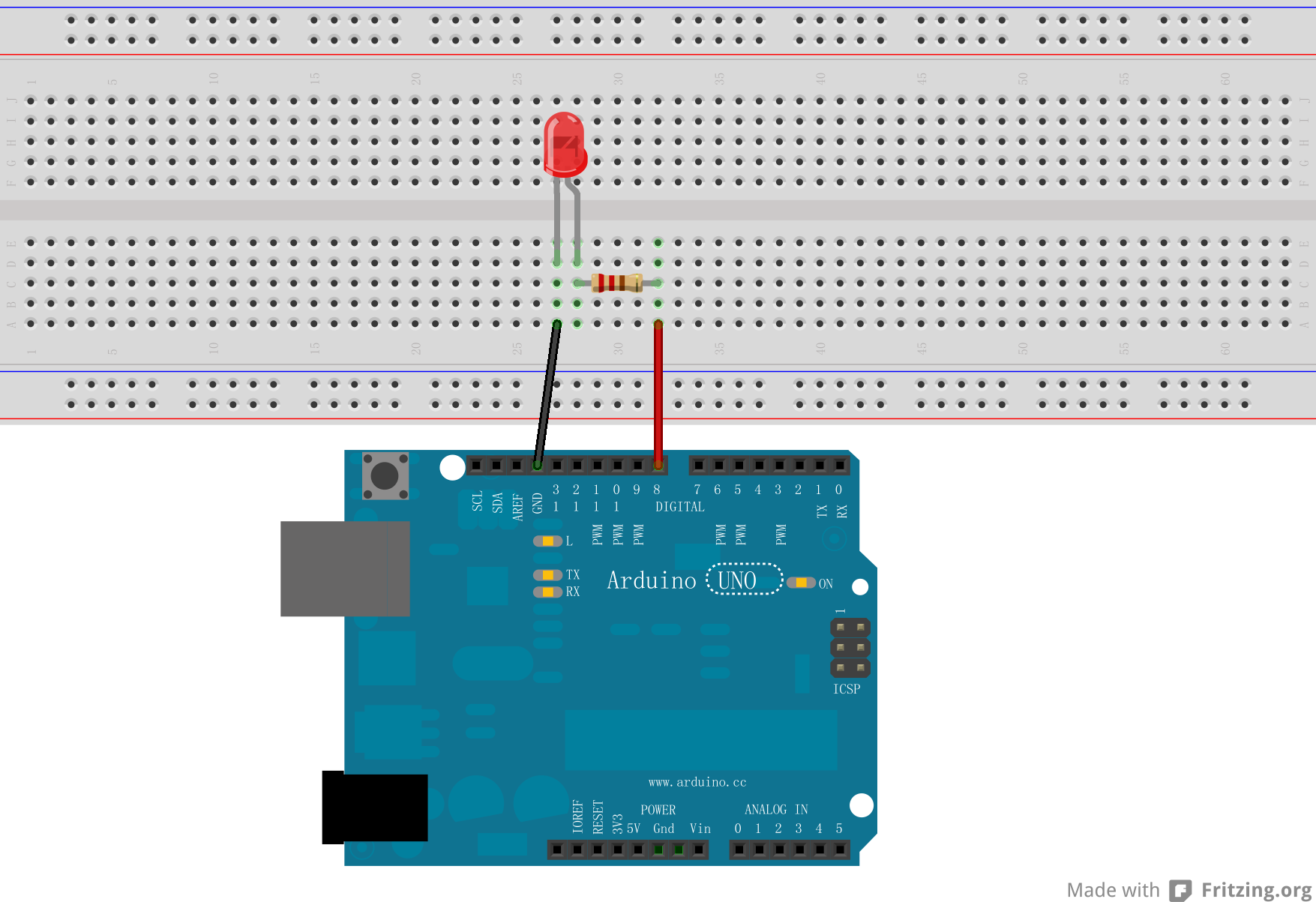

三、示意图
四、实体图
五、控制程序
// LED 与 Arduino开发板第8个引脚连接
int ledPin = 8;
// 只有第一次会执行,且仅执行一次
void setup() {
pinMode(ledPin, OUTPUT); // 设定数字IO口的模式,OUTPUT为输出
}
// 此方法会被反复执行
void loop() {
digitalWrite(ledPin, HIGH); // 设定13引脚的电压值,HEIGHT = 5V左右。即LED亮起
delay(3000); // 设置延时时间3000毫秒,单位毫秒
digitalWrite(ledPin, LOW); // 13脚电压值,LOW = 0V,即LED熄灭
delay(3000); // 等待3秒
}
六、相关原理
七、 其他DIY实验
八、参考资料
Arduino IDE使用 、使用程序控制LED
官方入门视频第二课
第一个面包板LED实验
2. Arduino开发板实验一:数字输入输出
Arduino开发板实验一:补充
比当前实验多添加一个按钮开关
