  • 如何通俗易懂地解释卷积?

    笔者的理解:“卷积”就是“加权求和”

    “信号与响应的卷积”体现的是:时间上的“加权求和”;
    “图像平滑处理的卷积”体现的是:空间上的“加权求和”。

    (后文内容为转载)


    一、卷积为什么叫“卷”积

    从数学上讲,卷积就是一种运算。

    某种运算,能被定义出来,至少有以下特征:

    首先是抽象的、符号化的
    其次,在生活、科研中,有着广泛的作用

    • 1
    • 2

    比如加法:

    a+b ,是抽象的,本身只是一个数学符号
    在现实中,有非常多的意义,比如增加、合成、旋转等等

    • 1
    • 2

    卷积,是我们学习高等数学之后,新接触的一种运算,因为涉及到积分、级数,所以看起来觉得很复杂。

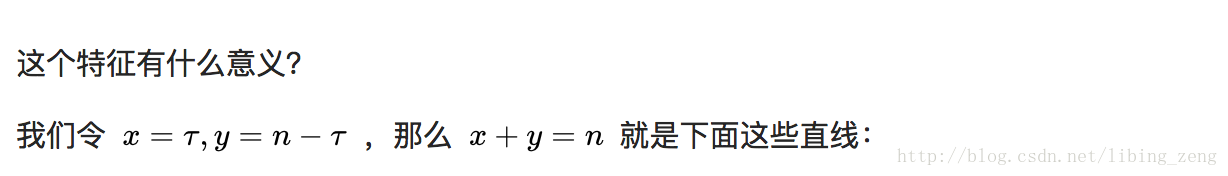

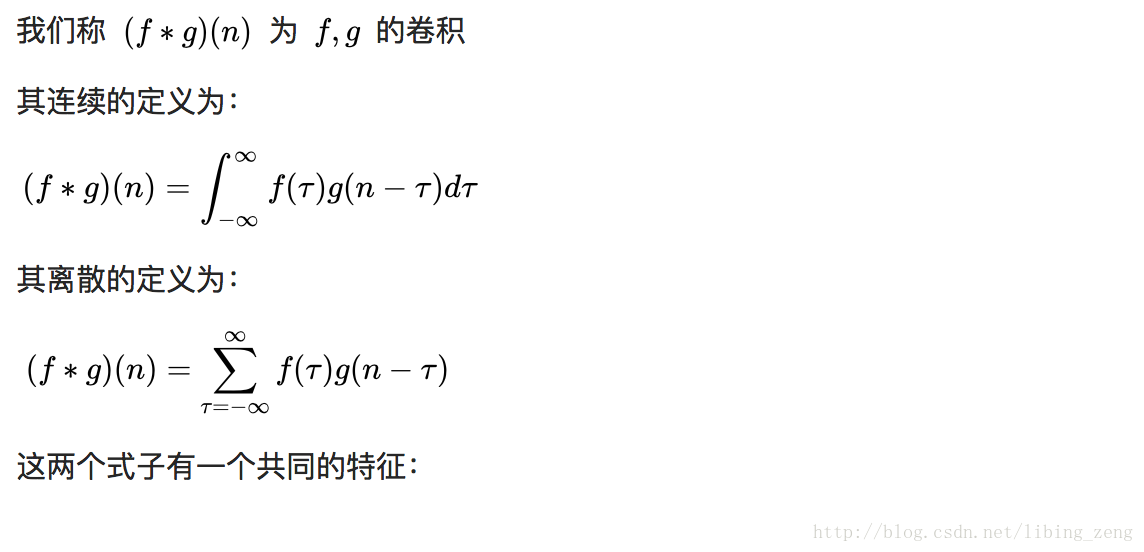

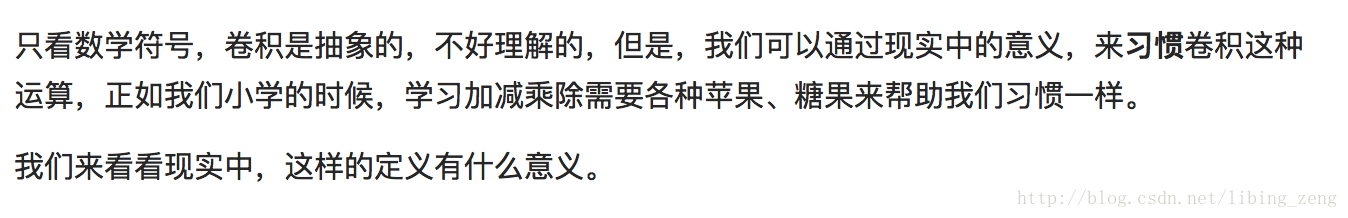

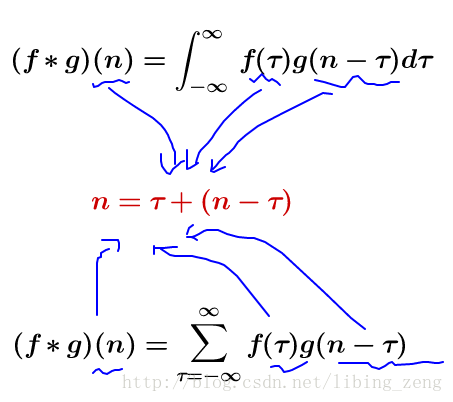

    卷积的定义

    这里写图片描述
    这里写图片描述
    这里写图片描述
    这里写图片描述

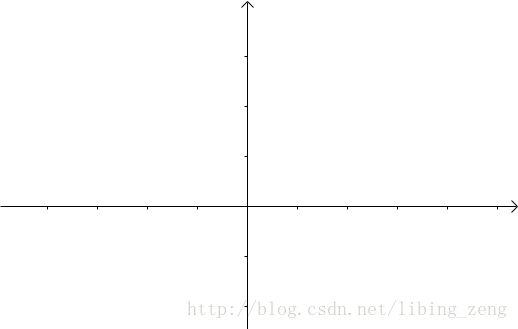

    如果遍历这些直线,就好比,把毛巾沿着角卷起来:
    这里写图片描述

    这里写图片描述

    二、卷积应用实例

    2.1 “信号与系统”相关。(时间上的加权求和)

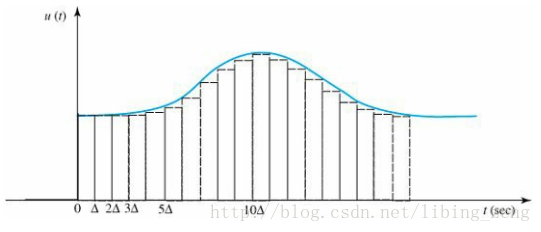

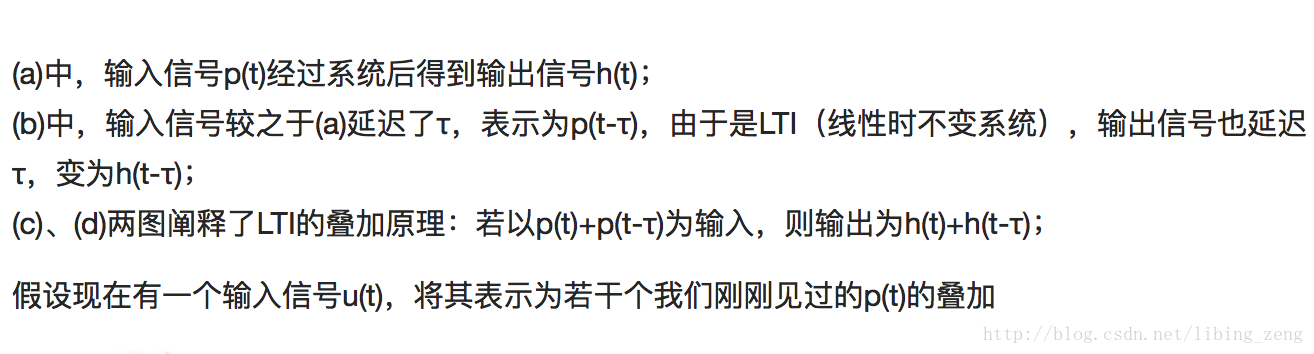

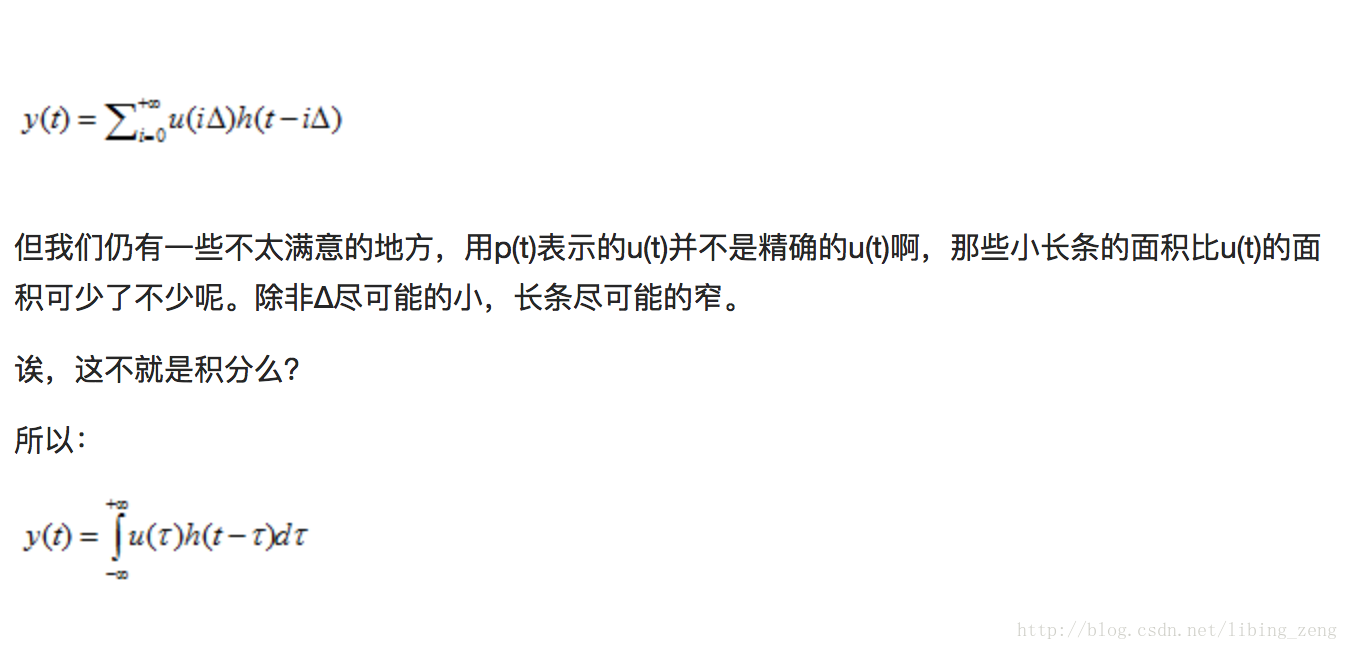

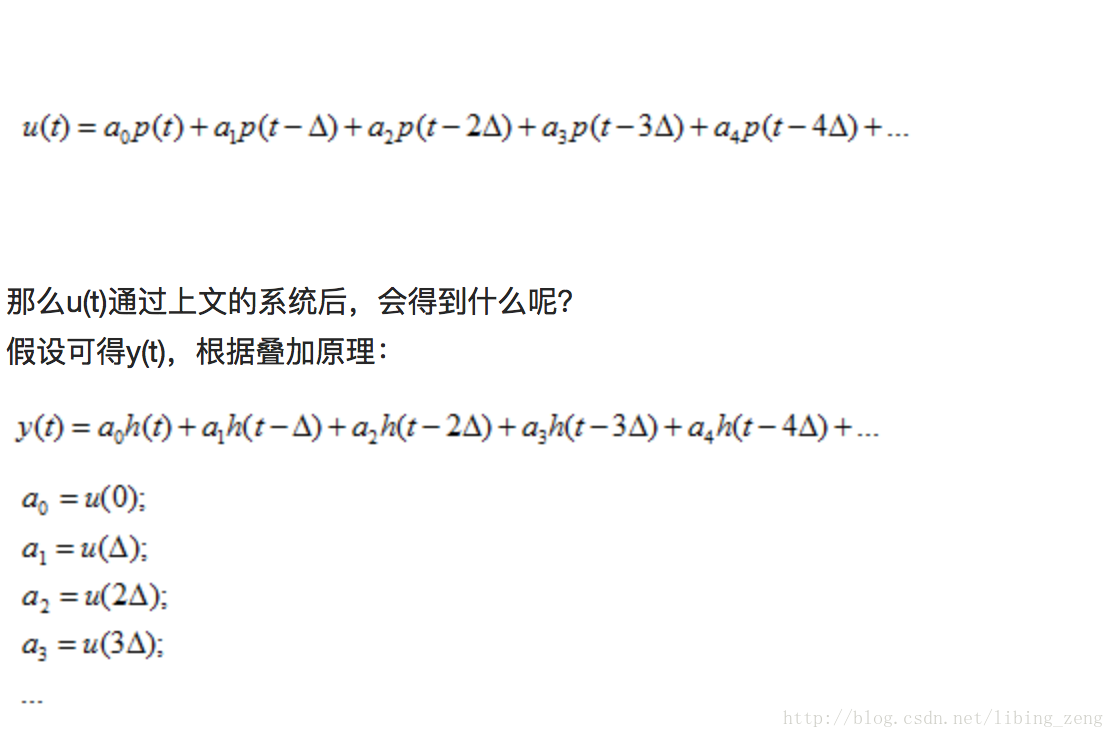

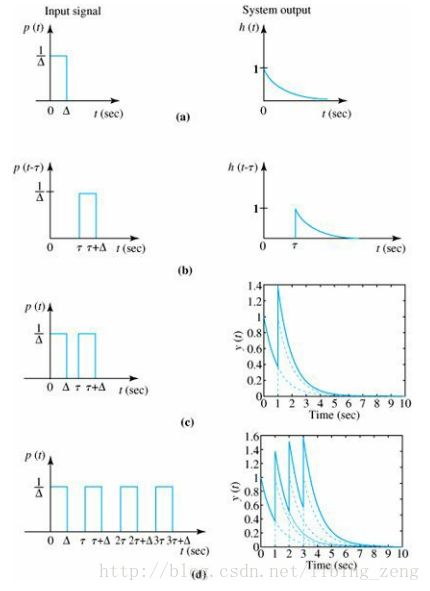

    先看下图,左边是输入信号,右边是输出信号:
    这里写图片描述
    这里写图片描述
    这里写图片描述
    这里写图片描述
    这里写图片描述

    2.2 “图像平滑处理”相关。(空间上的加权求和)

    有这么一副图像,可以看到,图像上有很多噪点:
    这里写图片描述

    高频信号,就好像平地耸立的山峰:
    这里写图片描述

    看起来很显眼。

    平滑这座山峰的办法之一就是,把山峰刨掉一些土,填到山峰周围去。用数学的话来说,就是把山峰周围的高度平均一下。

    平滑后得到:
    这里写图片描述

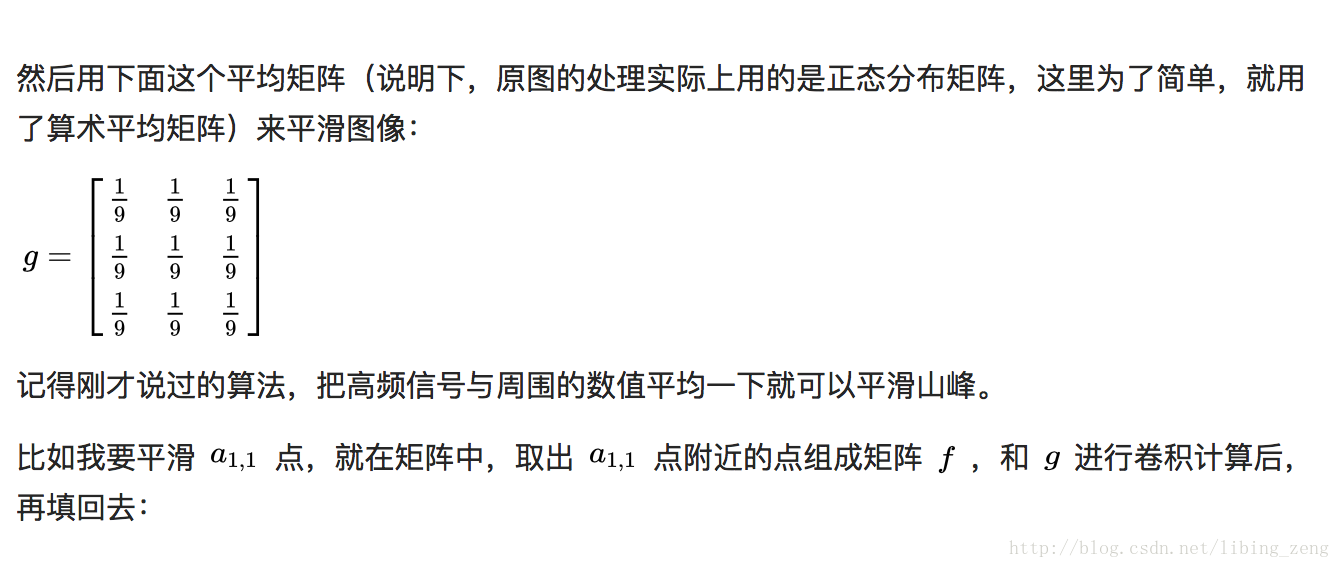

    卷积可以帮助实现这个平滑算法。

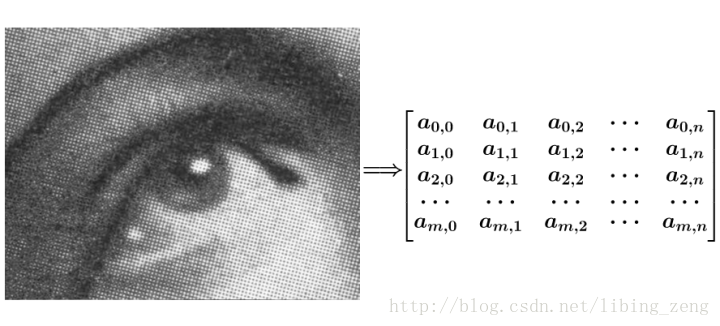

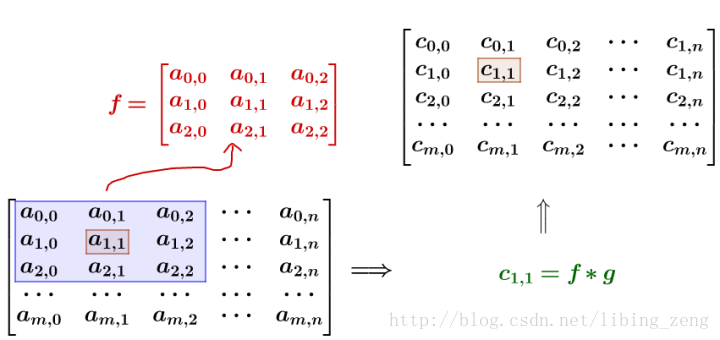

    有噪点的原图,可以把它转为一个矩阵:
    这里写图片描述
    这里写图片描述
    这里写图片描述

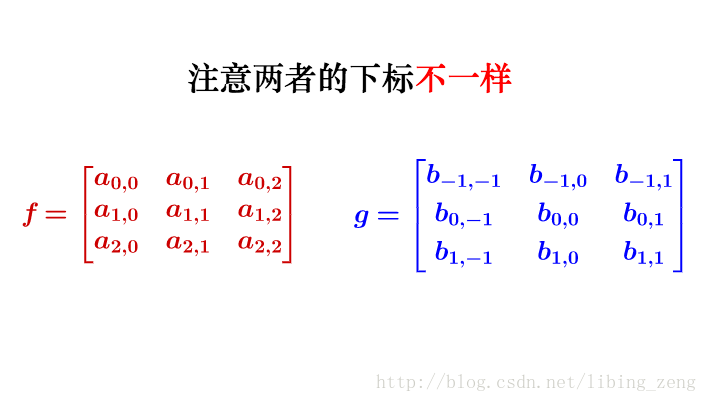

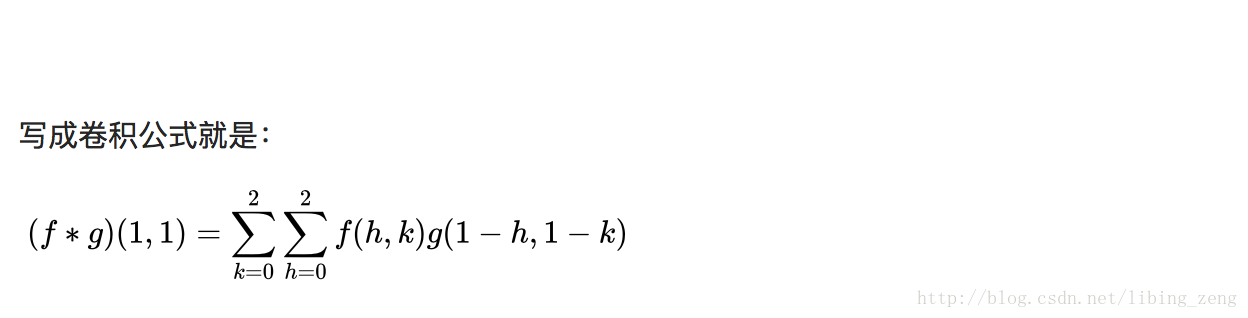

    要注意一点,为了运用卷积, g 虽然和 f 同维度,但下标有点不一样:
    这里写图片描述

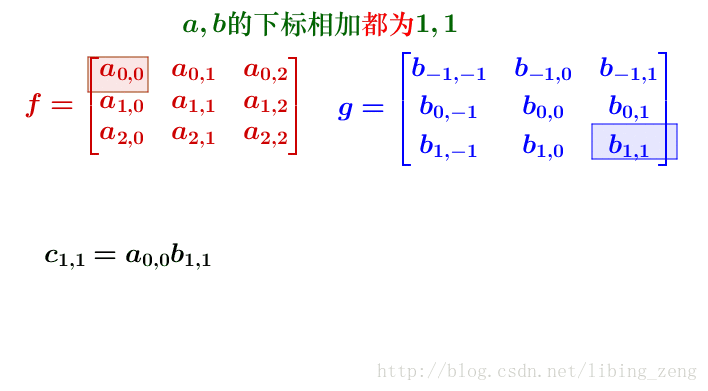

    用一个动图来说明下计算过程:
    这里写图片描述
    这里写图片描述
