2019 SDN上机第1次作业

1、安装轻量级网络仿真工具Mininet

（1）使用github上的Mininet源安装，使用命令依次为：

git clone https://github.com/mininet/mininet.git
mininet/util/install.sh[options]
mininet/util/install.sh -a

（2）查看版本信息

mn --version

2、用字符命令搭建如下拓扑，要求写出命令

（1）

命令为：

sudo mn --topo linear,3

结果为

输入net查看

（2）

命令为：

sudo mn --topo tree,fanout=3,depth=2

结果为

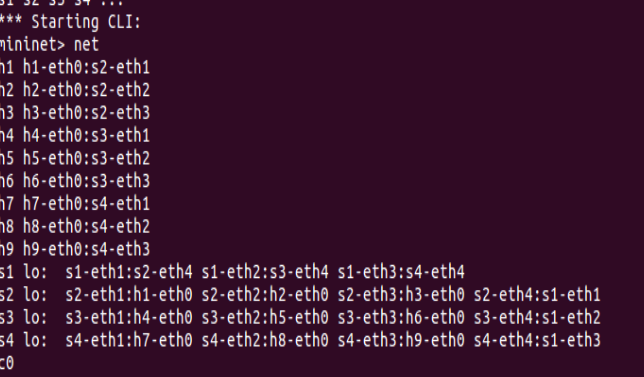

输入net查看：

（3）新建时要注意清空，以免上一次实验结果对下一次照成影响，命令为：

sudo mn -c

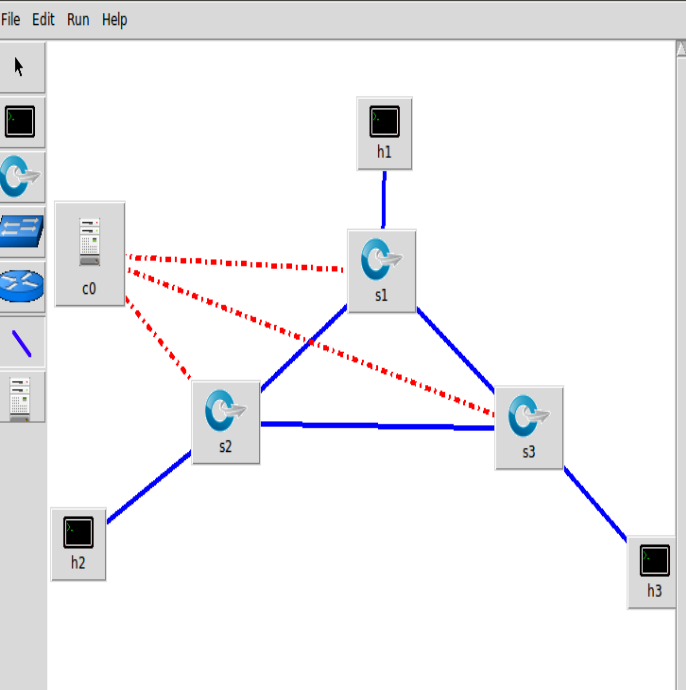

3. 利用可视化工具搭建如下拓扑，并要求支持OpenFlow 1.0 1.1 1.2 1.3，设置h1（10.0.0.10）、h2（10.0.0.11）、h3（10.0.0.12），拓扑搭建完成后使用命令验证主机ip，查看拓扑端口连接情况。

（1）在mininet/examples目录下打开终端，执行以下命令（注意应该加上sudo，否则没有权限）：

然后进行绘制：

（2）设置h1（10.0.0.10）、h2（10.0.0.11）、h3（10.0.0.12），并在开启CLI：

（3）运行

（4）通过net查看：

（5）分别通过以下三个命令查看拓扑端口连接情况

h1 ifconfig
h2 ifconfig
h3 ifconfig

结果如下：

4. 利用Python脚本完成如下图所示的一个Fat-tree型的拓扑（交换机和主机名需与图中一致，即s1_s6，h1h8，并且链路正确，请给出Mininet相关截图）

代码如下：

from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections

class MyTopo( Topo ):
    "Simple topology example."

    def __init__( self ):
        "Create custom topo."

        # Initialize topology
        Topo.__init__( self )
        L1 = 2
        L2 = L1 * 2
        L3 = L2
        c = []
        a = []
        e = []

        # add core ovs
        for i in range( L1 ):
                sw = self.addSwitch( 's{}'.format( i + 1 ) )
                c.append( sw )

        # add aggregation ovs
        for i in range( L2 ):
                sw = self.addSwitch( 's{}'.format( L1 + i + 1 ) )
                a.append( sw )

        # add edge ovs

        # add links between core and aggregation ovs
        for i in range( L1 ):
                sw1 = c[i]
                for sw2 in a[i/2::L1/2]:
                # self.addLink(sw2, sw1, bw=10, delay='5ms', loss=10, max_queue_size=1000, use_htb=True)
                        self.addLink( sw2, sw1 )

        # add links between aggregation and edge ovs

        #add hosts and its links with edge ovs
        count = 1
        for sw1 in a:
                for i in range(2):
                    host = self.addHost( 'h{}'.format( count ) )
                    self.addLink( sw1, host )
                    count += 1
topos = { 'mytopo': ( lambda: MyTopo() ) }

运行命令

sudo mn --custom fattree.py --topo mytopo --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10

运行结果为：

通过net查看：
