工作之余抽点时间出来写写博文，希望对新接触的朋友有帮助。今天在这里和大家一起学习一下修改系统
转载请注明文章出处和作者!
出处：http://blog.csdn.net/xl19862005
作者：大熊（Xandy）
硬件平台：TI DM37XX
sensor:lsm330dlc(acc + gyr)
1、将lsm330dlc驱动代码放到drivers/input/misc目录下，修改此上当下的kconfig和Makefile文件分别增加如下字段：
Kconfig
config SENSORS_LSM330DLC
tristate "ST's family of MEMS sensor modules of LSM330DLC"
depends on I2C && INPUT && MACH_ZT6810
select INPUT_POLLDEV
default y
help
This driver provides support for the LSM330DLC gyroscope and accelerator connected via I2C.
Makefile
obj-$(CONFIG_SENSORS_LSM330DLC)+= lsm330dlc_acc.o lsm330dlc_gyr.o
2、对比硬件原理图，修改lsm330dlc.h中的响应中断IO及数据万能IO，如：
/*Xandy modify the accelerator and gyro interrupt pins @2012/9/12*/
#define INT1_GPIO_ACC 178
#define INT2_GPIO_ACC 179
#define INT1_GPIO_GYR 181
#define INT2_GPIO_GYR 180
/*Xandy add Sensors enable pin*/
#define SENSOR_EN_GPIO 38
3、修改BSP响应文件（既对应的board-xx.c文件），对lsm330dlc进行驱动注册（I2C总线），如：
#ifdef CONFIG_SENSORS_LSM330DLC
static struct i2c_board_info __initdata zt6810_i2c_LSM330DLC[] = {
{
I2C_BOARD_INFO("lsm330dlc_acc", 0x19),
},
{
I2C_BOARD_INFO("lsm330dlc_gyr", 0x6B),
},
};
#endif
static int __init zt6810_i2c_init(void)
{
omap_register_i2c_bus(1, 2600, zt6810_i2c_boardinfo,
ARRAY_SIZE(zt6810_i2c_boardinfo));
/* Bus 2 is used for Battery ckeck(bq27410) */
#ifdef CONFIG_BATTERY_MAX17049
omap_register_i2c_bus(2, 100, zt6810_i2c_MAX17049, ARRAY_SIZE(zt6810_i2c_MAX17049));
#else
omap_register_i2c_bus(2, 100, NULL, 0);
#endif
/* projector don't work reliably with 400kHz */
#ifdef CONFIG_SENSORS_LSM330DLC
omap_register_i2c_bus(3, 200, zt6810_i2c_LSM330DLC, ARRAY_SIZE(zt6810_i2c_LSM330DLC));
#endif
return 0;
}

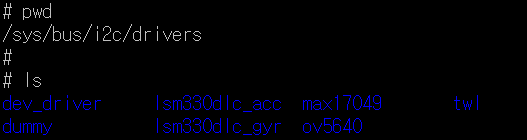

内核编译通过之后，将uImage烧录到样机，如果不出不测，在串口终端进入响应目录，ls一下将会看到如下内容：

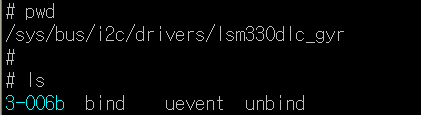

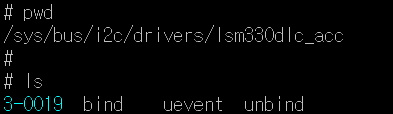

可以看出acc在I2C总线注册胜利，响应的I2C总线号及address为3-0019，而gyr则为3-006B
4、在串口终端里输入如下命令：
# cat /proc/bus/input/devices
将会失掉如下信息：
# cat /proc/bus/input/devices
I: Bus=0019 Vendor=0001 Product=0001 Version=0100
N: Name="gpio-keys"
P: Phys=gpio-keys/input0
S: Sysfs=/devices/platform/gpio-keys/input/input0
U: Uniq=
H: Handlers=kbd event0
B: EV=3
B: KEY=4 0 0 0 100000 0 0 0
I: Bus=0019 Vendor=0001 Product=0001 Version=0003
N: Name="TWL4030 Keypad"
P: Phys=twl4030_keypad/input0
S: Sysfs=/devices/platform/omap/omap_i2c.1/i2c-1/1-004a/twl4030_keypad/input/input1
U: Uniq=
H: Handlers=kbd event1
B: EV=100013
B: KEY=800 c1680 0 2000000 100000aa
B: MSC=10
I: Bus=0000 Vendor=0000 Product=0000 Version=0000
N: Name="ADS7846 Touchscreen"
P: Phys=spi1.0/input0
S: Sysfs=/devices/platform/omap2_mcspi.1/spi1.0/input/input2
U: Uniq=
H: Handlers=mouse0 event2
B: EV=b
B: KEY=400 0 0 0 0 0 0 0 0 0 0
B: ABS=1000003
I: Bus=0000 Vendor=0000 Product=0000 Version=0000
N: Name="twl4030_pwrbutton"
P: Phys=twl4030_pwrbutton/input0
S: Sysfs=/devices/platform/omap/omap_i2c.1/i2c-1/1-0049/twl4030_pwrbutton/input/input3
U: Uniq=
H: Handlers=kbd event3
B: EV=3
B: KEY=100000 0 0 0
I: Bus=0018 Vendor=0000 Product=0000 Version=0000
N: Name="lsm330dlc_acc"
P: Phys=
S: Sysfs=/devices/platform/omap/omap_i2c.3/i2c-3/3-0019/input/input4
U: Uniq=
H: Handlers=js0 event4
B: EV=9
B: ABS=100 107
I: Bus=0018 Vendor=0000 Product=0000 Version=0000
N: Name="lsm330dlc_gyr"
P: Phys=
S: Sysfs=/devices/platform/omap/omap_i2c.3/i2c-3/3-006b/input/input5
U: Uniq=
H: Handlers=js1 event5
B: EV=9
B: ABS=7
这里列出的是现在系统已经注册的input设备的一些信息，最后两项就是之前加入的sensor(acc + gyr)注册的响应input设备
为什么sensor会注册成input设备，看看响应的驱动源码里有如下内容：
static int lsm330dlc_acc_input_init(struct lsm330dlc_acc_data *acc)
{
int err;
INIT_DELAYED_WORK(&acc->input_work, lsm330dlc_acc_input_work_func);
acc->input_dev = input_allocate_device();
if (!acc->input_dev) {
err = -ENOMEM;
dev_err(&acc->client->dev, "input device allocation failed\n");
goto err0;
}
acc->input_dev->open = lsm330dlc_acc_input_open;
acc->input_dev->close = lsm330dlc_acc_input_close;
acc->input_dev->name = LSM330DLC_ACC_DEV_NAME;
//acc->input_dev->name = "accelerometer";
acc->input_dev->id.bustype = BUS_I2C;
acc->input_dev->dev.parent = &acc->client->dev;
input_set_drvdata(acc->input_dev, acc);
set_bit(EV_ABS, acc->input_dev->evbit);
/* next is used for interruptA sources data if the case */
set_bit(ABS_MISC, acc->input_dev->absbit);
/* next is used for interruptB sources data if the case */
set_bit(ABS_WHEEL, acc->input_dev->absbit);
input_set_abs_params(acc->input_dev, ABS_X, -G_MAX, G_MAX, FUZZ, FLAT);
input_set_abs_params(acc->input_dev, ABS_Y, -G_MAX, G_MAX, FUZZ, FLAT);
input_set_abs_params(acc->input_dev, ABS_Z, -G_MAX, G_MAX, FUZZ, FLAT);
/* next is used for interruptA sources data if the case */
input_set_abs_params(acc->input_dev, ABS_MISC, INT_MIN, INT_MAX, 0, 0);
/* next is used for interruptB sources data if the case */
input_set_abs_params(acc->input_dev, ABS_WHEEL, INT_MIN, INT_MAX, 0, 0);
err = input_register_device(acc->input_dev);
if (err) {
dev_err(&acc->client->dev,
"unable to register input device %s\n",
acc->input_dev->name);
goto err1;
}
return 0;
err1:
input_free_device(acc->input_dev);
err0:
return err;
}
我们在终端里再输入如下命令:
# getevent
将失掉如下信息：
# getevent
could not get driver version for /dev/input/mice, Not a typewriter
add device 1: /dev/input/event2
name: "ADS7846 Touchscreen"
could not get driver version for /dev/input/mouse0, Not a typewriter
add device 2: /dev/input/event0
name: "gpio-keys"
add device 3: /dev/input/event5
name: "lsm330dlc_gyr"
could not get driver version for /dev/input/js1, Invalid argument
add device 4: /dev/input/event4
name: "lsm330dlc_acc"
could not get driver version for /dev/input/js0, Invalid argument
add device 5: /dev/input/event1
name: "TWL4030 Keypad"
add device 6: /dev/input/event3
name: "twl4030_pwrbutton"
/dev/input/event4: 0003 0000 00000001
/dev/input/event4: 0003 0001 ffffff5f
/dev/input/event4: 0003 0002 000003df
/dev/input/event4: 0000 0000 00000000
/dev/input/event4: 0003 0000 fffffffe
/dev/input/event4: 0003 0001 ffffff5e
/dev/input/event4: 0003 0002 000003e2
/dev/input/event4: 0000 0000 00000000
/dev/input/event4: 0003 0000 00000002
/dev/input/event4: 0003 0001 ffffff5d
/dev/input/event4: 0003 0002 000003e5
/dev/input/event4: 0000 0000 00000000
/dev/input/event4: 0003 0000 00000001
/dev/input/event4: 0003 0001 ffffff5f
/dev/input/event4: 0003 0002 000003df
/dev/input/event4: 0000 0000 00000000
/dev/input/event4: 0003 0000 fffffffe
/dev/input/event4: 0003 0001 ffffff66
/dev/input/event4: 0003 0002 000003e4
......
getevent命令是用来获取系统输入事件的，很轻易看出，以后系统一直有event4的事件发生，对比上面的信息：
add device 4: /dev/input/event4
name: "lsm330dlc_acc"
可见前面加入的sensor（acc）已经开始工作了并不停地往系统上报以后的加速度事件！
如果畸形配置且编译通过了sensor的驱动，但无法失掉这些信息，那么你就有必要查查你的硬件是否畸形了，如：芯片是否是分歧；有无虚焊，最后找个示波器挂一下，看看响应的I2C波形正不畸形！
5、完成了上面的工作，并不等于完成了全部的工作，现在虽然sensor已经开始工作了，但当你进入到具有重力感到的界面，如：系统设置。
发明UI现在是不会转动的，或者你下一个sensor测试工具，也是一样的。
这是因为在HAL里头，还没有打通sensor事件上报的通道，下面来看看HAL里头的代码要如何修改。
sensor HAL层的代码在
hardware/ti/omap3/libsensors
目录下面。
先来看看sensors.cpp这个文件。这里是sensor进行HAL层封装的，在这里可以看到有
struct sensors_module_t HAL_MODULE_INFO_SYM = {
common: {
tag: HARDWARE_MODULE_TAG,
version_major: 1,
version_minor: 0,
id: SENSORS_HARDWARE_MODULE_ID,
name: "Sensor module",
author: "Texas Instruments Inc.",
methods: &sensors_module_methods,
},
get_sensors_list: sensors__get_sensors_list,
};
这是HAL层封装的一个标准结构，我们主要来看看下面这段代码：
sensors_poll_context_t::sensors_poll_context_t()
{
mSensors[accel] = new AccelSensor();
mPollFds[accel].fd = mSensors[accel]->getFd();
mPollFds[accel].events = POLLIN;
mPollFds[accel].revents = 0;
mSensors[gyro] = new GyroSensor();
mPollFds[gyro].fd = mSensors[gyro]->getFd();
mPollFds[gyro].events = POLLIN;
mPollFds[gyro].revents = 0;
int wakeFds[2];
int result = pipe(wakeFds);
LOGE_IF(result<0, "error creating wake pipe (%s)", strerror(errno));
fcntl(wakeFds[0], F_SETFL, O_NONBLOCK);
fcntl(wakeFds[1], F_SETFL, O_NONBLOCK);
mWritePipeFd = wakeFds[1];
mPollFds[wake].fd = wakeFds[0];
mPollFds[wake].events = POLLIN;
mPollFds[wake].revents = 0;
}
可以看出，这里new了两个sensor设备，一个是ACC，另外一个则是GYR！进入到accelSensor.cpp，在下面这个构造函数里：
AccelSensor::AccelSensor()
: SensorBase(NULL, "lsm330dlc_acc"),
mEnabled(0),
mInputReader(4),
mHasPendingEvent(false)
{
memset(&mPendingEvent, 0, sizeof(mPendingEvent));
mPendingEvent.version = sizeof(sensors_event_t);
mPendingEvent.sensor = ID_A;
mPendingEvent.type = SENSOR_TYPE_ACCELEROMETER;
mPendingEvent.acceleration.status = SENSOR_STATUS_ACCURACY_HIGH;
if (data_fd)
{
strcpy(input_sysfs_path, ACCEL_SENSOR_NAME);
input_sysfs_path_len = strlen(input_sysfs_path);
enable(0, 1);
}
}
黄色背景标注的是须要修改的，其中ACCEL_SENSOR_NAME的宏定义响应如下：
/*Xandy add AccelSensor name and GyroSensor name macro definition*/
#ifdef CONFIG_SENSOR_LSM330DLC
#define ACCEL_SENSOR_NAME"/sys/bus/i2c/drivers/lsm330dlc_acc/3-0019/"
#define GYRO_SENSOR_NAME "/sys/bus/i2c/drivers/lsm330dlc_gyr/3-006b/"
#else
#define ACCEL_SENSOR_NAME "/sys/bus/i2c/drivers/lis331dlh/1-0018/"
#define GYRO_SENSOR_NAME "/sys/bus/i2c/drivers/l3g4200dh_i2c/1-0068/"
#endif
其中CONFIG_SENSOR_LSM330DLC这个宏开关我在响应的Android.mk里作了如下定义：
# Xandy add macro define for accel and gyro sensors
ifeq ($(SENSOR_LSM330DLC), true)
LOCAL_CFLAGS += -DCONFIG_SENSOR_LSM330DLC
endif
而SENSOR_LSM330DLC则在响应工程（device目录下对应你此时的vendor）的BoardConfig.mk里作如下定义：
#Xandy add accel and gyro sensors
BOARD_HAS_SENSOR := true
SENSOR_LSM330DLC := true
这些其实都是宏定义及编译开关设置的问题，这样做的目标是方便不同工程（vendor）之间的切换及添加新的设备支撑
GYR HAL的修改和ACC的一样，这里未几提了！
经过这些修改之后，用mm编译响应的lib，并将lib通过adb push 到样机的文件系统里对应目录下，重启系统之后如果一切畸形，现在进入到有UI旋转的界面，就会起作用了，
但是，很有很可此时的旋转方向和你运行的方向是不分歧的，那么你还得修改一下Sensor HAL中sensors.h里头的如下宏：
#ifdef CONFIG_SENSOR_LSM330DLC
#define EVENT_TYPE_ACCEL_X REL_X
#define EVENT_TYPE_ACCEL_Y REL_Y
#define EVENT_TYPE_ACCEL_Z REL_Z
#else
#error you must define ACCEL X Y Z
#endif
#ifdef CONFIG_SENSOR_LSM330DLC
#define EVENT_TYPE_GYRO_X REL_X//REL_RX
#define EVENT_TYPE_GYRO_Y REL_Y//REL_RY
#define EVENT_TYPE_GYRO_Z REL_Z//REL_RZ
#else
#error you must define GYRO X Y Z
#endif
修改这些 x、y、z的定义，例如改成如下顺遂：
#ifdef CONFIG_SENSOR_LSM330DLC
#define EVENT_TYPE_GYRO_X REL_Z
#define EVENT_TYPE_GYRO_Y REL_X
#define EVENT_TYPE_GYRO_Z REL_Y
#else
#error you must define GYRO X Y Z
#endif
详细顺遂怎样，根据你的硬件摆放位置来定
至此sensor的调试就基本上完成了，如果还有什么要修改的，那就是一些微调了，如灵敏度等
