如何应用J-Link V8 烧写程序到NOR Flash

    以mini2440开发板来说明

    Mini2440 Memory配置：

    NAND flash：K9F1208(64M x 8 Bit)                     64MByte                            [0x00000000~0x03FFFFFF]

    NOR flash：SST39VF1601(1M x16 Bit)                      2MByte                       [0x0~0x001FFFFF]

    SDRAM: HY57V561620 (2pcsX4Banks x 4M x 16Bit)64MByte                            [0x30000000~0x33FFFFFF]

    ------------------------------------

    1.安装J-Link V8驱动，会默许安装J-Link Commander, J-Flash ARM, J-Mem,等。

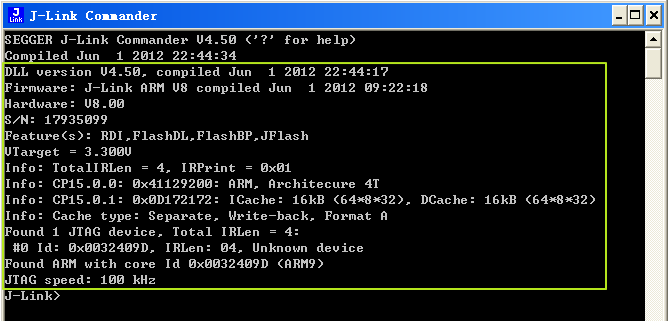

    2.J-Link仿真器和开发板mini2440相连接，执行J-Link Commander,出现如下信息，标明连接OK



    3.执行J-Flash ARM，按照如下停止配置

    Ø  File==>New project

    Ø  Options==>project settings

    1) General : Connectioin to J-link --> USB : Device 0

    2) Target Interface:设置JTAG,并且设置JTAG Speed 12000kHz(频率越高，下载速度越快)

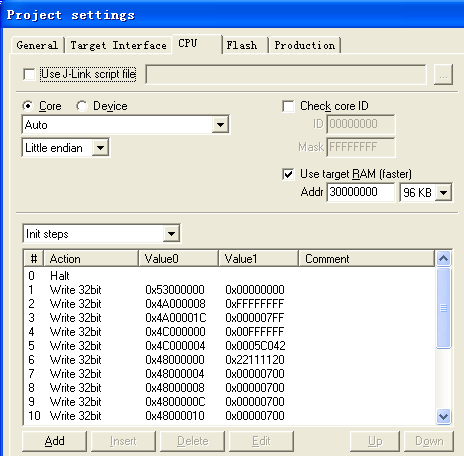

    3)CPU :  Core --> Auto, Little endian

    Use target RAM(faster)-->Addr:30000000 96KB(主要是这个，不用的话就太慢了)

    初始化序列(Init steps)按下面的填，从H-Jtag的script扒出来的

    不晓得，请参考http://blog.csdn.net/wfq0624/article/details/7640392这篇博文

                       首先必须将默许的Inits steps中的第一步RESET action修改成Halt

    Setmem+32-Bit+0x53000000+0x00000000

    每日一道理
整个世界，因为有了阳光，城市有了生机；细小心灵，因为有了阳光，内心有了舒畅。明媚的金黄色，树丛间小影成像在叶片上泛有的点点破碎似的金灿，海面上直射反映留有的随波浪层层翻滚的碎片，为这大自然创造了美景，惹人醉的温馨之感，浓浓暖意中夹杂着的明朗与柔情，让雨过天晴后久违阳光的心灵重新得到了滋润！

    Setmem+32-Bit+0x4A000008+0xFFFFFFFF

    Setmem+32-Bit+0x4A00001C+0x000007FF

    Setmem+32-Bit+0x53000000+0x00000000

    Setmem+32-Bit+0x56000050+0x000055AA

    Setmem+32-Bit+0x4C000014+0x00000007

    Setmem+32-Bit+0x4C000000+0x00FFFFFF

    Setmem+32-Bit+0x4C000004+0x00061012

    Setmem+32-Bit+0x4C000008+0x00040042

    Setmem+32-Bit+0x48000000+0x22111120

    Setmem+32-Bit+0x48000004+0x00002F50

    Setmem+32-Bit+0x48000008+0x00000700

    Setmem+32-Bit+0x4800000C+0x00000700

    Setmem+32-Bit+0x48000010+0x00000700

    Setmem+32-Bit+0x48000014+0x00000700

    Setmem+32-Bit+0x48000018+0x0007FFFC

    Setmem+32-Bit+0x4800001C+0x00018005

    Setmem+32-Bit+0x48000020+0x00018005

    Setmem+32-Bit+0x48000024+0x008E0459

    Setmem+32-Bit+0x48000028+0x00000032

    Setmem+32-Bit+0x4800002C+0x00000030

    Setmem+32-Bit+0x48000030+0x00000030



    4)Flash :取消"Automatically detect flash memory"，然后"Select Flash Device"。

    mini2440的Flash型号是：SST39VF1601，选中之后不要改写任何数值。

          5)Production:选中 Erase, Program and Verify enable.

    以上操纵可以直接导入s3c2440.jflash文件，File==》open project==》s3c2440.jflash

    http://download.csdn.net/detail/wfq0624/5478171

    4.Target ==>Connect

    5.Erase chip

    6.File==>open data file, 如2440test_N35.bin

    7. Target ==>Program & Verify

    大功告成。

     海内大部分应用的都是几十元的盗窟Jlink V8 ，所以经常有不稳定现象，当出现连接fail时，请给开发板断电，JlinkUSB拔掉，然后再给开发板上电，插上JLink USB ，基本上都可以连接OK。

    下载完成后，如果想看程序运行效果，请务必先disconnect，然后按开发板的reset button，就可以正常运行了
