Openstack_通用模块_Oslo_vmware 创建 vSS PortGroup

目录

• 目录
• vSS vSSPG
• vSphere SDK 中相关的网络对象
• 创建 vSS PortGroup

vSS & vSSPG

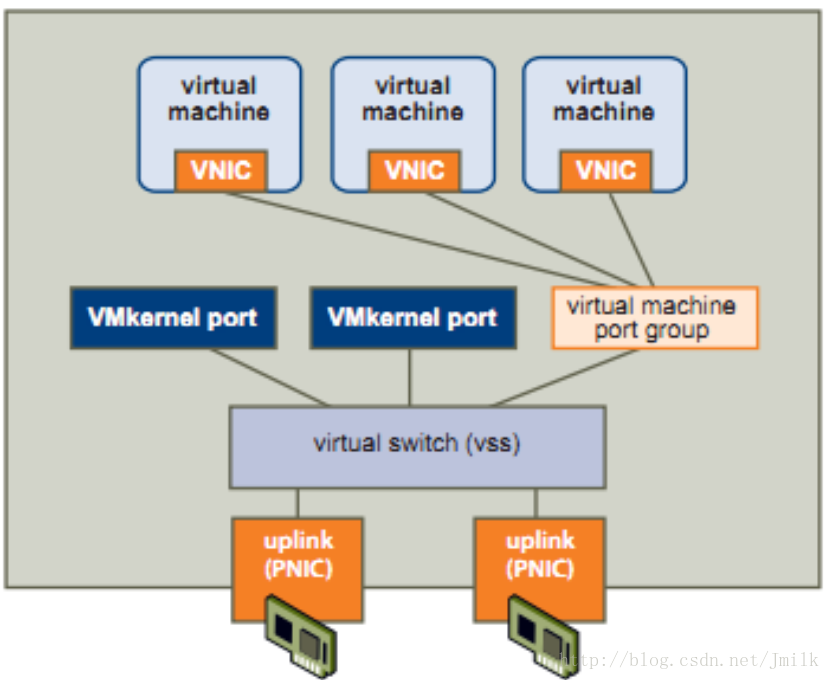

vSS(Standard vSwitch 标准交换机) 为在同一 ESXi/ESX 或不同 ESXi/ESX 上 VirtualMachine 之间的连接, 也可以让 VirtualMachine 连接到外部网络.

vSSPG(Standard vSwitch PortGroup 标准交换机端口组) 是 vSphere 的基本网络对象模型, VirtualMachine 会通过一个 PortGroup 来访问网络.

使用 oslo.vmware 模块结合 vSphere API 来创建 vSSPG 是一个相对综合的调用过程, 在实现的过程中能让我们理解 vSphere SDK 定义的相关概念模型, 以及熟悉 VMware vSphere API Reference Docs.

vSphere SDK 中相关的网络对象

vSphere Web Services SDK 包括下列对象和方法来管理网络配置:

• HostNetworkSystem(Managed Object): 代表了主机的网路配置, 拥有检索和改变网络配置的方法. 所以我们能够使用 HostNetworkSystem MO 对象来访问和控制 ESX/ESXi 的网络概念模型.


• HostNetworkConfig(Data Object): 用于规划 ESXi Host 详细的网络配置.

创建 vSS PortGroup

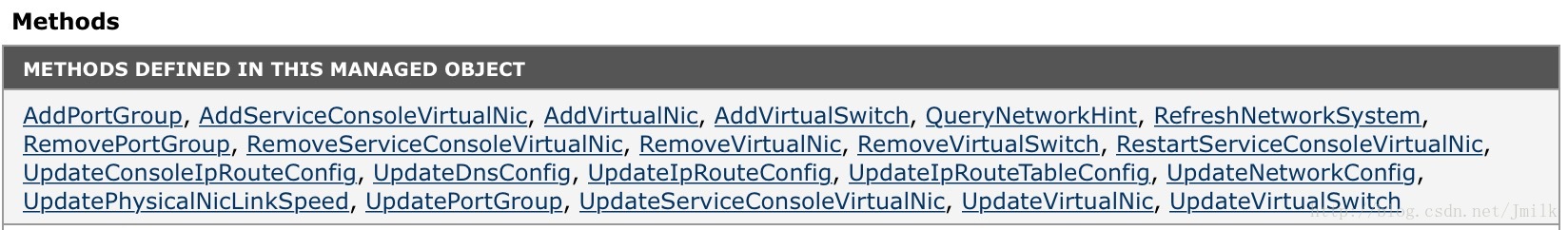

首先我们已经知道创建标准交换机端口组需要使用 HostNetowrkSystem MO 的 AddPortGroup 方法, 所以调用该方法的前提就是能够获取到HostNetowrkSystem MO. 但遗憾的是我们无法通过 oslo.vmware 模块提供的 get_objects invoke_api 来直接获取, 这就需要我们费些心思去找到其上级且可使用 get_objects invoke_api 来获取的 MO.

NOTE: 下述多数截图出自于 VMware vSphere API Reference Docs.

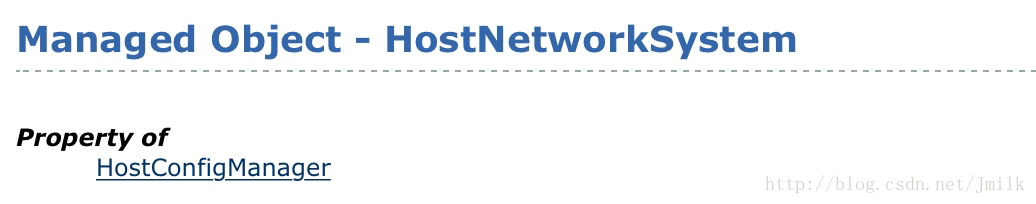

从下图可知 HostNetworkSystem MO 的上级 Property 是 HostConfigManager, 那么我们首先进入到 HostConfigManager 的 Docs.

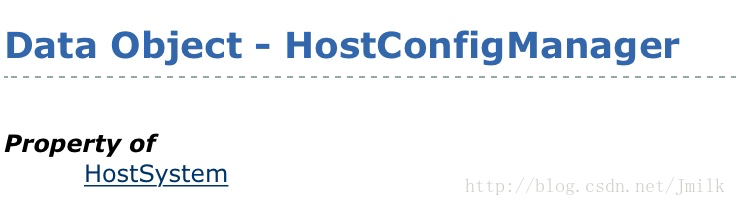

然后从下图可知 HostConfigManager 是一个 Data object, 我们仍无法通过 get_object invoke_api 的方式来获取这个对象, 所以继续进入 HostConfigManager 对象的上级 Property.

直到现在我们看到了非常熟悉的 HostSystem MO, 这是一个非常常用的 MO, 并且支持 get_object invoke_api 的获取方式, 所以从 HostSystem 开始, 我们就能够其属性, 直到得到 HostNetowrkSystem MO 为止.

• Step 1: 连接到 vCenter 或 ESXi/ESX

from oslo_vmware import api
from oslo_vmware import vim_util

# Create the vmware session
session = api.VMwareAPISession(
    '200.21.102.7',
    'root',
    'vmware',
    1,
    0.1)

• Step 2: 获取 HostSystem MO

hosts = session.invoke_api(
    vim_util,
    'get_objects',
    session.vim,
    'HostSystem',
    100)

# 我们随意选取一个 ESXi Host, 并且打印其 Object
host_obj = hosts.objects[0].obj

In [17]: hosts.objects[0].obj
Out[17]:
(obj){
   value = "host-10"
   _type = "HostSystem"
 }

• Step 3: 从下图可以看出 HostSystem 的 Properties configManager 就是 HostConfigManager 对象, HostConfigManager 的 Properties networkSystem 就是 HostNetworkSystem 对象.

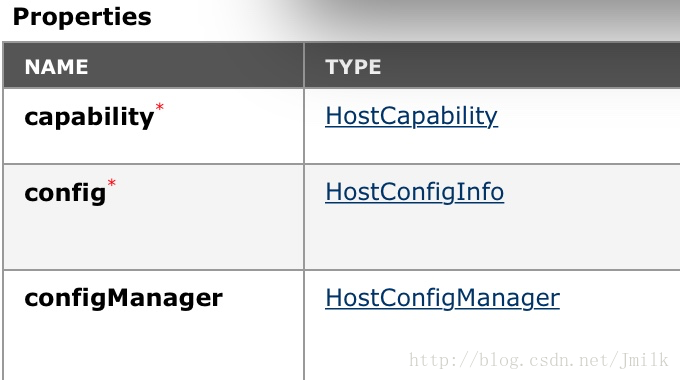

(HostSystem ==> HostConfigManager)

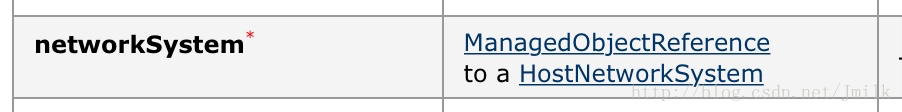

(HostConfigManager ==> HostNetworkSystem)

# 获取 HostNetworkSystem MO, 并打印其 Value
host_network_system_val = session.invoke_api(
    vim_util,
    'get_object_properties_dict',
    session.vim,
    host_obj,
    'configManager.networkSystem')

In [24]: host_network_system_val
Out[24]:
{configManager.networkSystem: (val){
   value = "networkSystem-10"
   _type = "HostNetworkSystem"
 }}

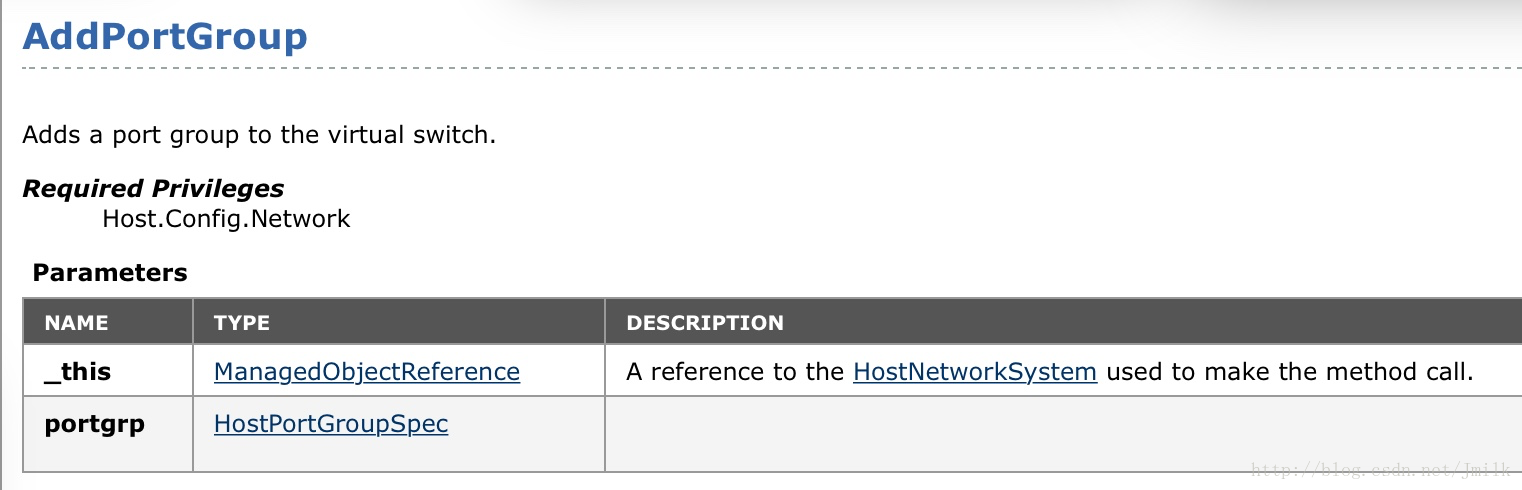

• Step 4: 在得到了 host_network_system_val 对象之后, 我们就能够通过 session.invoke_api 来调用该对象的 AddPortGroup 方法了. 但仍有一个前提, 就是我们需要为 AddPortGroup 准备好需要传入的实参 portgrp(HostPortGroupSpec).

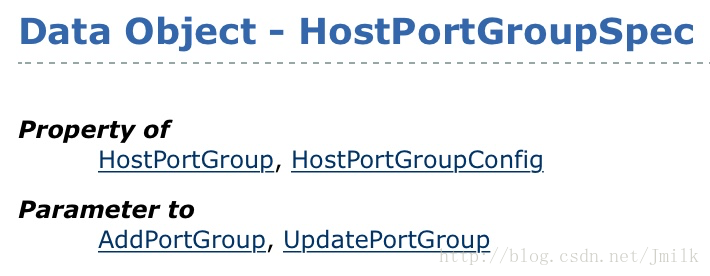

再如下图, 我们得知 HostPortGroupSpec 是一个 Data Object, 所以我们能够通过 session.vim.client.factory.create 方法来获取该对象的数据结构.

# 获取 HostPortGroupSpec 对象的数据结构, 并打印
client_factory = session.vim.client.factory
vswitch_port_group_spec = client_factory.create('ns0:HostPortGroupSpec')


In [26]: vswitch_port_group_spec
Out[26]:
(HostPortGroupSpec){
   dynamicType = None
   dynamicProperty[] = <empty>
   name = None
   vlanId = None
   vswitchName = None
   policy =
      (HostNetworkPolicy){
         dynamicType = None
         dynamicProperty[] = <empty>
         security =
            (HostNetworkSecurityPolicy){
               dynamicType = None
               dynamicProperty[] = <empty>
               allowPromiscuous = None
               macChanges = None
               forgedTransmits = None
            }
         nicTeaming =
            (HostNicTeamingPolicy){
               dynamicType = None
               dynamicProperty[] = <empty>
               policy = None
               reversePolicy = None
               notifySwitches = None
               rollingOrder = None
               failureCriteria =
                  (HostNicFailureCriteria){
                     dynamicType = None
                     dynamicProperty[] = <empty>
                     checkSpeed = None
                     speed = None
                     checkDuplex = None
                     fullDuplex = None
                     checkErrorPercent = None
                     percentage = None
                     checkBeacon = None
                  }
               nicOrder =
                  (HostNicOrderPolicy){
                     dynamicType = None
                     dynamicProperty[] = <empty>
                     activeNic[] = <empty>
                     standbyNic[] = <empty>
                  }
            }
         offloadPolicy =
            (HostNetOffloadCapabilities){
               dynamicType = None
               dynamicProperty[] = <empty>
               csumOffload = None
               tcpSegmentation = None
               zeroCopyXmit = None
            }
         shapingPolicy =
            (HostNetworkTrafficShapingPolicy){
               dynamicType = None
               dynamicProperty[] = <empty>
               enabled = None
               averageBandwidth = None
               peakBandwidth = None
               burstSize = None
            }
      }
 }

• Step 5: 通过设置 HostPortGroupSpec 的项目值来达到设置 PortGroup 属性的目的

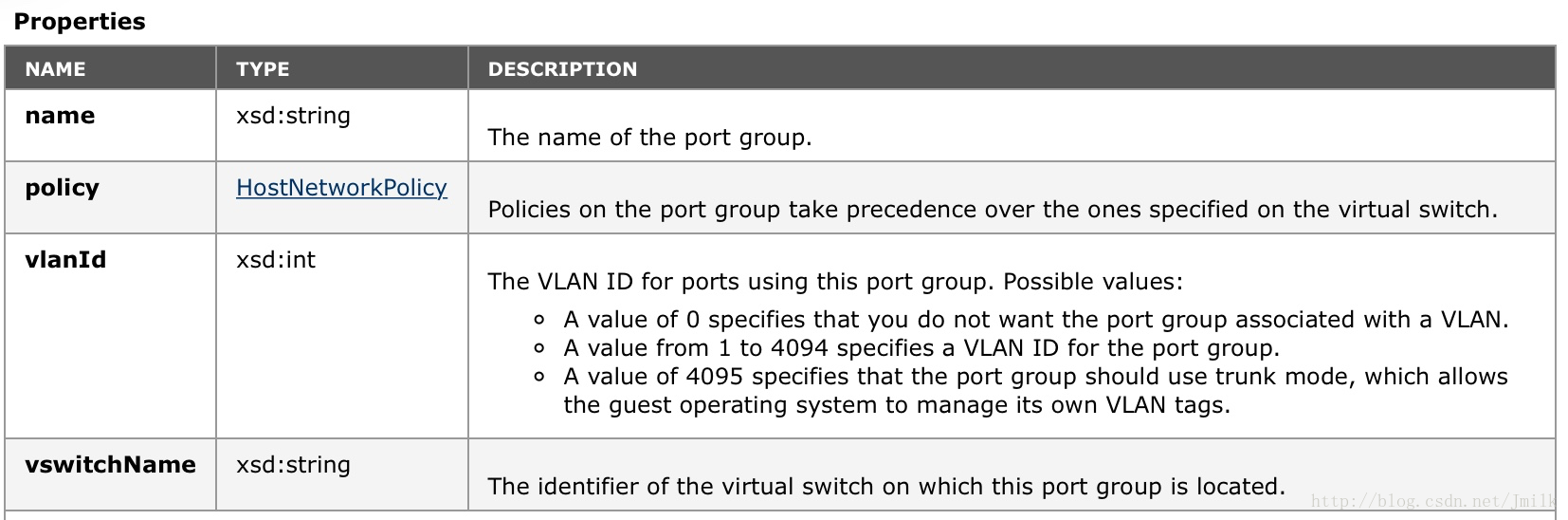

一般我们需要关注的项目值在 Docs 中都有明确的指示:

# 其中 policy 项的值有必须是一个 HostNetworkPolicy Data Object
# 所以我们需要使用与获取 HostPortGroupSpec 相同的方式来获取 HostNetworkPolicy 对象的数据结构.
policy = client_factory.create('ns0:HostNetworkPolicy')
nicteaming = client_factory.create('ns0:HostNicTeamingPolicy')
nicteaming.notifySwitches = True
policy.nicTeaming = nicteaming

port_group_name = 'fanguiju-test'
vswitch_name = 'vSwitch0'
vlan_id = '0'

vswitch_port_group_spec.policy = policy
vswitch_port_group_spec.name = port_group_name
vswitch_port_group_spec.vswitchName = vswitch_name
vswitch_port_group_spec.vlanId = int(vlan_id)

直到现在, 我们终于准备好了 AddPortGroup 方法的实参, 接下来就能够调用这个方法实现标准交换机端口组的创建.

• Step 6: 调用 AddPortGroup 方法

session.invoke_api(session.vim,
                   'AddPortGroup',
                   host_network_system_val['configManager.networkSystem'],
                   portgrp=vswitch_port_group_spec)

#  session.invoke_api() 的使用方法:
#      - 第二个参数是我们要调用的目标方法: AddPortGroup
#      - 第三个参数是我们要调用的目标方法 AddPortGroup 的属主 MO: HostNetowrkSystem
#      - 第四个~第 n 个参数是传递给目标方法 AddPortGroup 的实参

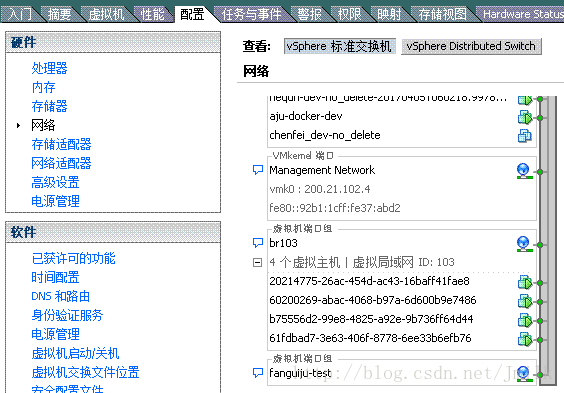

• Step 7: 验证结果
