Activiti 数据库表梳理

Activiti的所有数据库表都以ACT_开头。第二部分是说明表用途的两字符标示符。服务API的命名也大略符合这个规则。

• ACT_RE_*: 'RE’ 代表 repository 。带有这个前缀的表包含“静态”信息，例如流程定义与流程资源（图片、规则等）。
• ACT_RU_*: 'RU’ 代表 runtime 。这些表存储运行时信息，例如流程实例（process instance）、用户任务（user task）、变量（variable）、作业（job）等。Activiti只在流程实例运行中保存运行时数据，并在流程实例结束时删除记录。这样保证运行时表小而快。
• ACT_ID_*: 'ID’ 代表 identity 。这些表包含身份信息，例如用户、组等。
• ACT_HI_*: 'HI ’代表 history 。这些表存储历史数据，例如已完成的流程实例、变量、任务等。
• ACT_GE_*:  通用数据。用于不同场景下。
• ACT_EVT_*: 事件表。主要存放事件信息和事件日志等。
• ACT_PROCDEF_*: 流程定义表，流程定义历史更新数据。

 数据库实体模型:

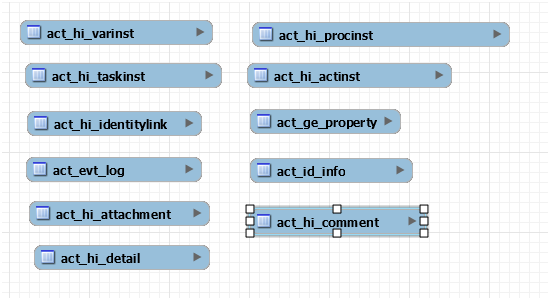

 图:T01 数据库实体关系图（一）

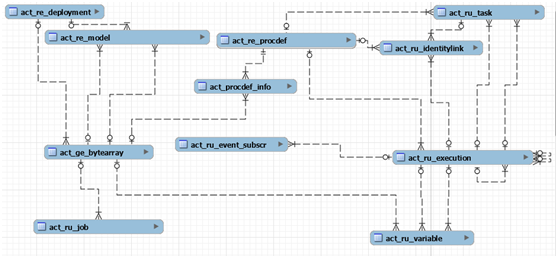

图:T02 数据库实体关系图（二）

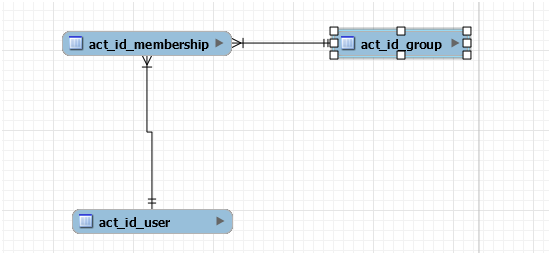

图:T03 数据库实体关系图（三）

数据表清单

编号	表分类	表名	解释
TA001	事件日志数据	ACT_EVT_LOG	事件日志
TA002	一般数据	ACT_GE_BYTEARRAY	通用的流程定义和流程资源
TA003		ACT_GE_PROPERTY	系统相关属性
TA004	流程历史记录	ACT_HI_ACTINST	历史的流程实例
TA005		ACT_HI_ATTACHMENT	历史的流程附件
TA006		ACT_HI_COMMENT	历史的说明性信息
TA007		ACT_HI_DETAIL	历史的流程运行中的细节信息
TA008		ACT_HI_IDENTITYLINK	历史的流程运行过程中用户关系
TA009		ACT_HI_PROCINST	历史的流程实例
TA010		ACT_HI_TASKINST	历史的任务实例
TA011		ACT_HI_VARINST	历史的流程运行中的变量信息
TA012	用户用户组表	ACT_ID_GROUP	身份信息-组信息
TA013		ACT_ID_INFO	身份信息-组信息
TA014		ACT_ID_MEMBERSHIP	身份信息-用户和组关系的中间表
TA015		ACT_ID_USER	身份信息-用户信息
TA016	流程定义更新信息表	ACT_PROCDEF_INFO	流程定义更新信息
TA017	流程定义表	ACT_RE_DEPLOYMENT	部署单元信息
TA018		ACT_RE_MODEL	模型信息
TA019		ACT_RE_PROCDEF	已部署的流程定义
TA020	运行实例表	ACT_RU_EVENT_SUBSCR	运行时事件
TA021		ACT_RU_EXECUTION	运行时流程执行实例
TA022		ACT_RU_IDENTITYLINK	运行时用户关系信息
TA023		ACT_RU_JOB	运行时作业
TA024		ACT_RU_TASK	运行时任务
TA025		ACT_RU_VARIABLE	运行时变量表

表结构明细

编码：TA001：act_evt_log（事件日志）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
LOG_NR_	主键	NULL	NO	bigint	NULL	PRI
TYPE_	类型	NULL	YES	varchar	64
PROC_DEF_ID_	流程定义ID	NULL	YES	varchar	64
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64
EXECUTION_ID_	执行ID	NULL	YES	varchar	64
TASK_ID_	任务ID	NULL	YES	varchar	64
TIME_STAMP_	时间	CURRENT_TIMESTAMP(3)	NO	timestamp	NULL
USER_ID_	用户ID	NULL	YES	varchar	255
DATA_	数据	NULL	YES	longblob	4294967295
LOCK_OWNER_	锁定节点	NULL	YES	varchar	255
LOCK_TIME_	锁定时间	NULL	YES	timestamp	NULL
IS_PROCESSED_	是否正在执行	0	YES	tinyint	NULL

 注：

1. 事件日志， 默认不开启。
2. 从Activiti 5.16开始，引入了（试验性）的事件记录机制。记录机制基于Activiti引擎的事件机制的一般用途，并默认禁用。其思想是，来源于引擎的事件会被捕获，并创建一个包含了所有事件数据（甚至更多）的映射，提供给org.activiti.engine.impl.event.logger.EventFlusher，由它将这些数据刷入其他地方。默认情况下，使用简单的基于数据库的事件处理/刷入，会使用Jackson将上述映射序列化为JSON，并将其作为EventLogEntryEntity接口存入数据库。如果不使用事件记录，可以删除这个表。
3. 配置启用事件日志：processEngineConfiguration.setEnableDatabaseEventLogging(true);
4. 运行时启用事件日志：databaseEventLogger = new EventLogger(processEngineConfiguration.getClock());runtimeService.addEventListener(databaseEventLogger);
5. 可以扩展EventLogger类。如果默认的数据库记录不符合要求，需要覆盖createEventFlusher()方法返回一个org.activiti.engine.impl.event.logger.EventFlusher接口的实例。可以通过Activiti的managementService.getEventLogEntries(startLogNr, size)?获取EventLogEntryEntity实例。
6. 这个表中的数据可以通过JSON放入大数据NoSQL存储，例如MongoDB，Elastic Search等等。这里使用的类（org.activiti.engine.impl.event.logger.EventLogger/EventFlusher与许多其他 EventHandler类）是可插入的，可以按使用场景调整（例如不将JSON存入数据库，而是将其直接发送给一个队列或大数据存储）。注意这个事件记录机制是额外于Activiti的“传统”历史管理器的。尽管所有数据都在数据库表中，但并未对查询或快速恢复做优化。实际使用场景是末端审计并将其存入大数据存储。

编码：TA002：act_ge_bytearray（二进制文件）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
NAME_	名称	NULL	YES	varchar	255		部署的文件名称，如：mail.bpmn、mail.png 、mail.bpmn20.xml
DEPLOYMENT_ID_	部署ID	NULL	YES	varchar	64	ACT_RE_DEPLOYMENT
BYTES_	字节（二进制数据）	NULL	YES	longblob	4294967295
GENERATED_	是否系统生成	NULL	YES	tinyint	NULL		0为用户上传， 1为系统自动生 成， 比如系统会自动根据xml生成png

 注：

1. 用来保存部署文件的大文本数据
2. 所有二进制内容都会保存在这个表里， 比如部署的process.bpmn20.xml, process.png, user.form, 附件， bean序列化为二进制的流程变量。
3. act_ge_property属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录。

编码：TA003：act_ge_property（全局配置文件）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
NAME_	名称		NO	varchar	64	PRI	schema.version schema.history next.dbid
VALUE_	值	NULL	YES	varchar	300		5.* create(5.*)
REV_	版本号	NULL	YES	int	NULL		version

 注：

1. 全局参数， 默认三个参数next.dbid， IdGenerator区间， schema.history， 自动执行sql历史， schema.version， 当前sql版本。
2. 属性数据表。存储整个流程引擎级别的数据。

编码：TA004：act_hi_actinst（历史节点表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
PROC_DEF_ID_	流程定义ID	NULL	NO	varchar	64
PROC_INST_ID_	流程实例ID	NULL	NO	varchar	64	MUL
ACT_ID_	节点ID	NULL	NO	varchar	255
TASK_ID_	任务ID	NULL	YES	varchar	64		任务实例ID 其他节点类型实例ID在这里为空
CALL_PROC_INST_ID_	调用外部的流程实例ID	NULL	YES	varchar	64
ACT_NAME_	节点名称	NULL	YES	varchar	255
ACT_TYPE_	节点类型	NULL	NO	varchar	255		如startEvent、userTask
ASSIGNEE_	签收人	NULL	YES	varchar	255		经办人
START_TIME_	开始时间	NULL	NO	datetime	NULL	MUL
END_TIME_	结束时间	NULL	YES	datetime	NULL	MUL
DURATION_	耗时	NULL	YES	bigint	NULL		毫秒值
TENANT_ID_	多租户		YES	varchar	255

 注：

1. 历史活动信息。这里记录流程流转过的所有节点，与HI_TASKINST不同的是，taskinst只记录usertask内容。
2. TENANT_ID 是后续才加入的多租户

编码：TA005：act_hi_attachment（历史附件表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键ID	NULL	NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
USER_ID_	用户ID	NULL	YES	varchar	255
NAME_	名称	NULL	YES	varchar	255
DESCRIPTION_	描述	NULL	YES	varchar	4000
TYPE_	类型	NULL	YES	varchar	255
TASK_ID_	任务ID	NULL	YES	varchar	64
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64
URL_	附件地址	NULL	YES	varchar	4000		附件的URL地址
CONTENT_ID_	字节表ID	NULL	YES	varchar	64		ACT_GE_BYTEARRAY的ID
TIME_	时间	NULL	YES	datetime	NULL

 注：

1. 存放历史流程相关的附件。
2. 时间是后续版本加入

编码：TA006：act_hi_comment（历史审批意见表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
TYPE_	类型	NULL	YES	varchar	255		类型：event（事件） comment（意见）
TIME_	时间	NULL	NO	datetime	NULL
USER_ID_	用户ID	NULL	YES	varchar	255
TASK_ID_	任务ID	NULL	YES	varchar	64
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64
ACTION_	行为类型	NULL	YES	varchar	255
MESSAGE_	基本内容	NULL	YES	varchar	4000		用于存放流程产生的信息，比如审批意见
FULL_MSG_	全部内容	NULL	YES	longblob	4294967295		附件

注：

1. 存放历史流程的审批意见。
2. 行为类型。值为下列内容中的一种：AddUserLink、DeleteUserLink、AddGroupLink、DeleteGroupLink、AddComment、AddAttachment、DeleteAttachment

编码：TA007：act_hi_detail（历史详情信息表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
TYPE_	类型	NULL	NO	varchar	255		类型:    FormProperty,   //表单    VariableUpdate  //参数
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64	MUL
EXECUTION_ID_	执行实例	NULL	YES	varchar	64
TASK_ID_	任务ID	NULL	YES	varchar	64	MUL
ACT_INST_ID_	节点实例ID	NULL	YES	varchar	64	ACT_HI_ACTINST
NAME_	名称	NULL	NO	varchar	255	MUL
VAR_TYPE_	参数类型	NULL	YES	varchar	255
REV_	版本号	NULL	YES	int	NULL		version
TIME_	时间戳	NULL	NO	datetime	NULL	MUL	创建时间
BYTEARRAY_ID_	字节表ID	NULL	YES	varchar	64	ACT_GE_BYTEARRAY
DOUBLE_	浮点值	NULL	YES	double	NULL		存储变量类型为Double
LONG_	长整型	NULL	YES	bigint	NULL		存储变量类型为long
TEXT_	文本值	NULL	YES	varchar	4000		存储变量值类型为String
TEXT2_	字符串	NULL	YES	varchar	4000		此处存储的是JPA持久化对象时，才会有值。此值为对象ID jpa变量text存className,text2存id

注：

1. 历史详情表：流程中产生的变量详细，包括控制流程流转的变量，业务表单中填写的流程需要用到的变量等。
2. 参数类型：  jpa-entity、boolean、bytes、serializable(可序列化)、自定义type(根据你自身配置)、CustomVariableType、date、double、integer、long、null、short、string

编码：TA008：act_hi_identitylink(历史流程人员表)
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
GROUP_ID_	用户组ID	NULL	YES	varchar	255
TYPE_	类型	NULL	YES	varchar	255		类型，主要分为以下几种： assignee、candidate、owner、starter 、participant
USER_ID_	用户ID	NULL	YES	varchar	255	MUL
TASK_ID_	任务ID	NULL	YES	varchar	64	MUL
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64	MUL

注：

1. 任务参与者数据表。主要存储当前节点参与者的信息。

编码：TA009：act_hi_procinst（流程实例历史*核心表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
PROC_INST_ID_	流程实例ID	NULL	NO	varchar	64	UNI
BUSINESS_KEY_	业务标识	NULL	YES	varchar	255	MUL	业务主键，业务表单的ID
PROC_DEF_ID_	流程实例ID	NULL	NO	varchar	64
START_TIME_	开始时间	NULL	NO	datetime	NULL
END_TIME_	结束时间	NULL	YES	datetime	NULL	MUL
DURATION_	耗时	NULL	YES	bigint	NULL
START_USER_ID_	流程发起人ID	NULL	YES	varchar	255
START_ACT_ID_	开始节点ID	NULL	YES	varchar	255
END_ACT_ID_	结束节点ID	NULL	YES	varchar	255
SUPER_PROCESS_INSTANCE_ID_	父流程实例ID	NULL	YES	varchar	64
DELETE_REASON_	删除原因	NULL	YES	varchar	4000
TENANT_ID_	租户ID		YES	varchar	255
NAME_	名称	NULL	YES	varchar	255

注：

1. 核心表之一。
2. 存放历史的流程实例。
3. 设计历史流程实例表的初衷之一就是为了使得运行时库数据量尽可能小，效率最优。

编码：TA0010：act_hi_taskinst（历史任务流程实例信息*核心表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
PROC_DEF_ID_	流程实例ID	NULL	YES	varchar	64
TASK_DEF_KEY_	任务节点定义ID	NULL	YES	varchar	255		任务定义标识（环节ID）
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64	MUL
EXECUTION_ID_	执行实例ID	NULL	YES	varchar	64
NAME_	任务名称	NULL	YES	varchar	255
PARENT_TASK_ID_	父任务节点ID	NULL	YES	varchar	64
DESCRIPTION_	描述	NULL	YES	varchar	4000
OWNER_	被代理人	NULL	YES	varchar	255		委托人（默认为空，只有在委托时才有值）
ASSIGNEE_	经办人	NULL	YES	varchar	255
START_TIME_	开始时间	NULL	NO	datetime	NULL
CLAIM_TIME_	签收时间	NULL	YES	datetime	NULL
END_TIME_	结束时间	NULL	YES	datetime	NULL
DURATION_	耗时	NULL	YES	bigint	NULL
DELETE_REASON_	删除原因	NULL	YES	varchar	4000		删除原因(completed,deleted)
PRIORITY_	优先级	NULL	YES	int	NULL
DUE_DATE_	截止时间	NULL	YES	datetime	NULL		过期时间，表明任务应在多长时间内完成
FORM_KEY_	FORM表单的KEY	NULL	YES	varchar	255		desinger节点定义的 form_key属性
CATEGORY_	分类	NULL	YES	varchar	255
TENANT_ID_	租户ID		YES	varchar	255

注：

1. 历史任务实例表。
2. 存放已经办理的任务。
3. CATEGORY和TNANT_ID是后续版本才加进来的。

编码：TA011：act_hi_varinst（历史变量表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64	MUL
EXECUTION_ID_	执行实例ID	NULL	YES	varchar	64
TASK_ID_	任务ID	NULL	YES	varchar	64	MUL
NAME_	名称	NULL	NO	varchar	255	MUL
VAR_TYPE_	变量类型	NULL	YES	varchar	100
REV_	版本号	NULL	YES	int	NULL		version
BYTEARRAY_ID_	字节流ID	NULL	YES	varchar	64	ACT_GE_BYTEARRAY
DOUBLE_	浮点值	NULL	YES	double	NULL		存储DoubleType类型的数据
LONG_	长整型	NULL	YES	bigint	NULL		存储LongType类型的数据
TEXT_	文本值	NULL	YES	varchar	4000		存储变量值类型为String，如此处存储持久化对象时，值jpa对象的class
TEXT2_	文本值	NULL	YES	varchar	4000
CREATE_TIME_	创建时间	NULL	YES	datetime	NULL
LAST_UPDATED_TIME_	最后更新时间	NULL	YES	datetime	NULL

注：

1. 主要存放历史变量数据。

编码：TA012：act_id_group（用户组）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
NAME_	名称	NULL	YES	varchar	255
TYPE_	类型	NULL	YES	varchar	255

 注：

1. Activiti自带的用户组表，用于组任务。

编码：TA013：act_id_info（用户扩展信息表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
USER_ID_	用户ID	NULL	YES	varchar	64
TYPE_	类型	NULL	YES	varchar	64
KEY_	属性名	NULL	YES	varchar	255
VALUE_	属性值	NULL	YES	varchar	255
PASSWORD_	密码	NULL	YES	longblob	4294967295
PARENT_ID_	父级ID	NULL	YES	varchar	255





编码：TA014：act_id_membership（ 用户与分组对应信息表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
USER_ID_	用户ID		NO	varchar	64	PRI（ACT_ID_USER）
GROUP_ID_	用户组ID		NO	varchar	64	PRI（ACT_ID_GROUP）



注：

1. 用来保存用户的分组信息。

编码：TA015：act_id_user（用户信息表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
FIRST_	姓	NULL	YES	varchar	255		FIRST_NAME
LAST_	名	NULL	YES	varchar	255		LAST_NAME
EMAIL_	邮箱	NULL	YES	varchar	255
PWD_	密码	NULL	YES	varchar	255
PICTURE_ID_	头像ID	NULL	YES	varchar	64	ACT_GE_BYTEARRAY

 注：

1. Activiti用户信息表。



编码：TA016：act_procdef_info（流程定义更新信息）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
PROC_DEF_ID_	流程定义ID	NULL	NO	varchar	64	UNI（ACT_RE_PROCDEF）
REV_	版本号	NULL	YES	int	NULL		version
INFO_JSON_ID_	内容	NULL	YES	varchar	64	MUL（ACT_GE_BYTEARRAY）

 注：

1. 流程版本升级的数据。

编码：TA017：act_re_deployment（  部署信息表*核心表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
NAME_	名称	NULL	YES	varchar	255
CATEGORY_	分类	NULL	YES	varchar	255
TENANT_ID_	租户ID		YES	varchar	255
DEPLOY_TIME_	部署时间	NULL	YES	timestamp	NULL

注：

1. 部署流程定义时需要被持久化保存下来的信息。

编码：TA018：act_re_model( 流程设计模型部署表)
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
NAME_	名称	NULL	YES	varchar	255
KEY_	标识	NULL	YES	varchar	255
CATEGORY_	分类	NULL	YES	varchar	255
CREATE_TIME_	创建时间	NULL	YES	timestamp	NULL
LAST_UPDATE_TIME_	最后更新时间	NULL	YES	timestamp	NULL
VERSION_	版本	NULL	YES	int	NULL
META_INFO_	元数据	NULL	YES	varchar	4000		以json格式保存流程定义的信息
DEPLOYMENT_ID_	部署ID	NULL	YES	varchar	64	MUL(ACT_RE_DEPLOYMENT）
EDITOR_SOURCE_VALUE_ID_	二进制文件ID	NULL	YES	varchar	64	MUL（ACT_GE_BYTEARRAY）	设计器原始信息
EDITOR_SOURCE_EXTRA_VALUE_ID_	二进制文件ID	NULL	YES	varchar	64	MUL（ACT_GE_BYTEARRAY）	设计器扩展信息
TENANT_ID_	租户ID		YES	varchar	255

注：

1. 该表是流程设计器设计流程模型保存的数据。

编码：TA019：act_re_procdef（流程定义数据表*核心表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
CATEGORY_	分类	NULL	YES	varchar	255		流程定义的Namespace就是类别
NAME_	名称	NULL	YES	varchar	255
KEY_	标识	NULL	NO	varchar	255	MUL
VERSION_	版本	NULL	NO	int	NULL
DEPLOYMENT_ID_	部署ID	NULL	YES	varchar	64
RESOURCE_NAME_	资源名称	NULL	YES	varchar	4000		流程bpmn文件名称
DGRM_RESOURCE_NAME_	图片资源名称	NULL	YES	varchar	4000
DESCRIPTION_	描述	NULL	YES	varchar	4000
HAS_START_FORM_KEY_	拥有开始表单标识	NULL	YES	tinyint	NULL		start节点是否存在formKey 0否  1是
HAS_GRAPHICAL_NOTATION_	拥有图形信息	NULL	YES	tinyint	NULL
SUSPENSION_STATE_	挂起状态	NULL	YES	int	NULL		暂停状态 1激活 2暂停
TENANT_ID_	租户ID		YES	varchar	255

 注：

1. 业务流程定义数据表。此表和ACT_RE_DEPLOYMENT是多对一的关系，即，一个部署的bar包里可能包含多个流程定义文件，每个流程定义文件都会有一条记录在ACT_REPROCDEF表内，每个流程定义的数据，都会对于ACT_GE_BYTEARRAY表内的一个资源文件和PNG图片文件。和ACT_GE_BYTEARRAY的关联是通过程序用ACT_GE_BYTEARRAY.NAME与ACT_RE_PROCDEF.NAME_完成的，在数据库表结构中没有体现。

编码：TA020：act_ru_event_subscr（事件订阅）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		varsion
EVENT_TYPE_	事件类型	NULL	NO	varchar	255
EVENT_NAME_	事件名称	NULL	YES	varchar	255
EXECUTION_ID_	执行实例ID	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64
ACTIVITY_ID_	节点ID	NULL	YES	varchar	64
CONFIGURATION_	配置	NULL	YES	varchar	255	MUL
CREATED_	创建时间	CURRENT_TIMESTAMP(3)	NO	timestamp	NULL
PROC_DEF_ID_	流程定义ID	NULL	YES	varchar	64
TENANT_ID_	租户ID		YES	varchar	255

注：

1. 该表是后续版本加进来的。

编码：TA021：act_ru_execution（运行时流程执行实例表*核心表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
BUSINESS_KEY_	业务标识	NULL	YES	varchar	255	MUL
PARENT_ID_	父级ID	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
PROC_DEF_ID_	流程定义ID	NULL	YES	varchar	64	MUL（ACT_RE_PROCDEF）
SUPER_EXEC_	父流程实例中对应的 执行	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
ACT_ID_	节点ID	NULL	YES	varchar	255
IS_ACTIVE_	是否激活	NULL	YES	tinyint	NULL
IS_CONCURRENT_	是否分支（并行）	NULL	YES	tinyint	NULL		是否为并行(true/false）
IS_SCOPE_	是否处于多实例或环 节嵌套状态	NULL	YES	tinyint	NULL
IS_EVENT_SCOPE_	是否激活状态	NULL	YES	tinyint	NULL
SUSPENSION_STATE_	挂起状态	NULL	YES	int	NULL		暂停状态 1激活 2暂停
CACHED_ENT_STATE_	缓存状态	NULL	YES	int	NULL		缓存的状态， 1 事件 监听 2 人工任务 3 异 步作业
TENANT_ID_	租户ID		YES	varchar	255
NAME_	名称	NULL	YES	varchar	255
LOCK_TIME_	锁定时间	NULL	YES	timestamp	NULL

注：

1. TENANT_ID、NAME、LOCK_TIME是后续版本加入的。

编码：TA022：act_ru_identitylink（ 运行时流程人员表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
GROUP_ID_	用户组ID	NULL	YES	varchar	255	MUL
TYPE_	类型	NULL	YES	varchar	255
USER_ID_	用户ID	NULL	YES	varchar	255	MUL
TASK_ID_	任务ID	NULL	YES	varchar	64	MUL（ACT_RU_TASK）
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
PROC_DEF_ID_	流程定义ID	NULL	YES	varchar	64	MUL(ACT_RE_PROCDEF)

注：

1. 任务参与者数据表。主要存储当前节点参与者的信息。

编码：TA023：act_ru_job(运行时定时任务数据表)
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL
TYPE_	类型	NULL	NO	varchar	255
LOCK_EXP_TIME_	锁定过期时间	NULL	YES	timestamp	NULL
LOCK_OWNER_	挂起者	NULL	YES	varchar	255
EXCLUSIVE_	是否唯一	NULL	YES	tinyint	NULL
EXECUTION_ID_	执行实例ID	NULL	YES	varchar	64
PROCESS_INSTANCE_ID_	流程实例ID	NULL	YES	varchar	64
PROC_DEF_ID_	流程定义ID	NULL	YES	varchar	64
RETRIES_	重试次数	NULL	YES	int	NULL
EXCEPTION_STACK_ID_	异常堆栈	NULL	YES	varchar	64	MUL（ACT_GE_BYTEARRAY）
EXCEPTION_MSG_	异常信息	NULL	YES	varchar	4000
DUEDATE_	截止时间	NULL	YES	timestamp	NULL
REPEAT_	重复	NULL	YES	varchar	255
HANDLER_TYPE_	处理器类型	NULL	YES	varchar	255
HANDLER_CFG_	处理器配置	NULL	YES	varchar	4000
TENANT_ID_	租户ID		YES	varchar	255

注：

1. 作业执行器数据。
2. 需要启用JOB组件：JobExecutor 是管理一组线程的组件，这些线程用于触发定时器（包括后续的异步消息）。在单元测试场景下，使用多线程会很笨重。因此API提供 ManagementService.createJobQuery 用于查询，以及 ManagementService.executeJob 用于执行作业。这样作业的执行就可以在单元测试内部控制。为了避免作业执行器的干扰，可以将它关闭。默认情况下， JobExecutor 在流程引擎启动时激活。
3. 启用异步执行器 Async executor activation。AsyncExecutor 是管理线程池的组件，这个线程池用于触发定时器与异步任务。默认情况下，由于历史原因，当使用 JobExecutor 时， AsyncExecutor 不生效。然而我们建议使用新的 AsyncExecutor 代替JobExecutor ，通过定义两个参数实现。asyncExecutorEnabled参数用于启用异步执行器，代替老的作业执行器。 第二个参数asyncExecutorActivate命令Activiti引擎在启动时启动异步执行器线程池。

编码：TA024：act_ru_task（ 运行时任务节点表*核心表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键		NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
EXECUTION_ID_	执行实例ID	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
PROC_DEF_ID_	流程定义ID	NULL	YES	varchar	64	MUL（ACT_RE_PROCDEF）
NAME_	名称	NULL	YES	varchar	255
PARENT_TASK_ID_	父任务ID	NULL	YES	varchar	64
DESCRIPTION_	描述	NULL	YES	varchar	4000
TASK_DEF_KEY_	人物定义标识	NULL	YES	varchar	255
OWNER_	被代理人	NULL	YES	varchar	255		（一般情况下为空，只有在委托时才有值）
ASSIGNEE_	经办人	NULL	YES	varchar	255		签收人或者委托人
DELEGATION_	委托状态	NULL	YES	varchar	64		委托状态 PENDING 委托中， RESOLVED已处理
PRIORITY_	优先级	NULL	YES	int	NULL
CREATE_TIME_	创建时间	NULL	YES	timestamp	NULL	MUL
DUE_DATE_	截止时间	NULL	YES	datetime	NULL
CATEGORY_	分类	NULL	YES	varchar	255
SUSPENSION_STATE_	挂起状态	NULL	YES	int	NULL		暂停状态 1激活 2暂停
TENANT_ID_	租户ID		YES	varchar	255
FORM_KEY_	表单标识	NULL	YES	varchar	255

注：

1. 运行时任务数据表

编码：TA025：act_ru_variable（ 运行时流程变量数据表*核心表）
字段	字段名称	字段默认值	是否允许为空	数据类型	字段长度	键	备注
ID_	主键	NULL	NO	varchar	64	PRI
REV_	版本号	NULL	YES	int	NULL		version
TYPE_	类型	NULL	NO	varchar	255		见备注
NAME_	名称	NULL	NO	varchar	255
EXECUTION_ID_	执行实例ID	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
PROC_INST_ID_	流程实例ID	NULL	YES	varchar	64	MUL（ACT_RU_EXECUTION）
TASK_ID_	任务ID	NULL	YES	varchar	64	MUL（ACT_RU_TASK）
BYTEARRAY_ID_	资源ID	NULL	YES	varchar	64	MUL（ACT_GE_BYTEARRAY）
DOUBLE_	浮点值	NULL	YES	double	NULL		存储变量类型为Double
LONG_	长整型	NULL	YES	bigint	NULL		存储变量类型为long
TEXT_	文本值	NULL	YES	varchar	4000		存储变量值类型为String  如此处存储持久化对象时，值jpa对象的class
TEXT2_	文本值	NULL	YES	varchar	4000		此处存储的是JPA持久化对象时，才会有值。此值为对象ID

注：

1. 运行时流程变量数据表。
2. 类型：jpa-entity、boolean、bytes、serializable(可序列化)、自定义type(根据你自身配置)、CustomVariableType、date、double、integer、long、null、short、string。
