单片机的时钟系统

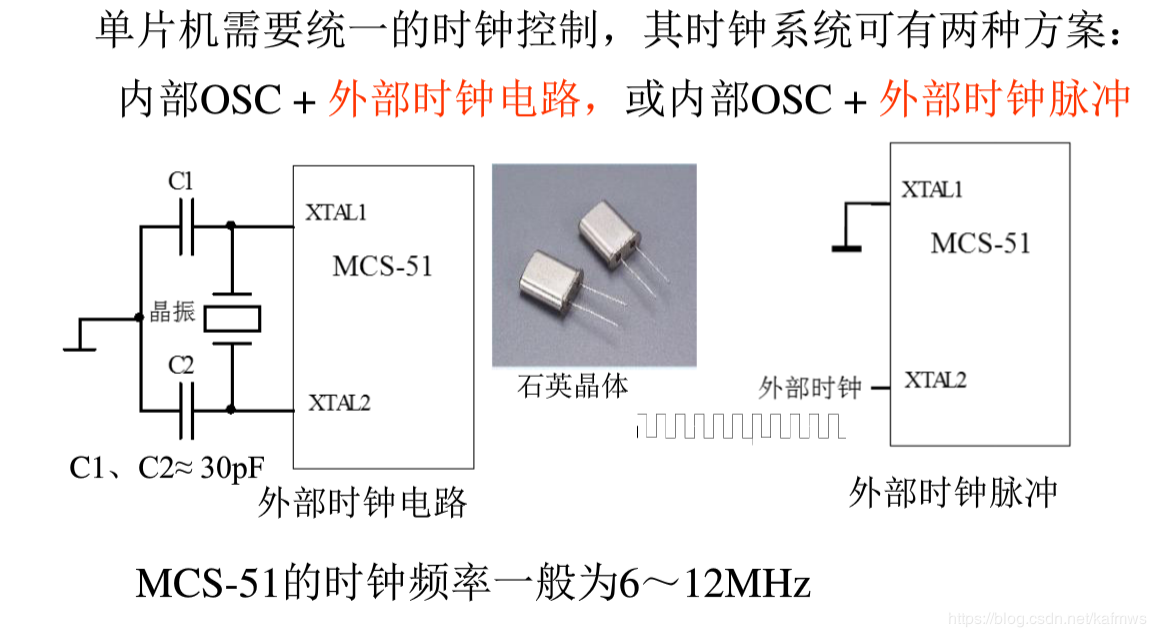

一种是片内时钟震荡方式，需在XTAL1和XTAL2这两个引脚之间接石英晶体和震荡电容；一种是外部时钟方式，即将XTAL1接地，外部时钟信号从XTAL2脚引入
机器周期和指令周期

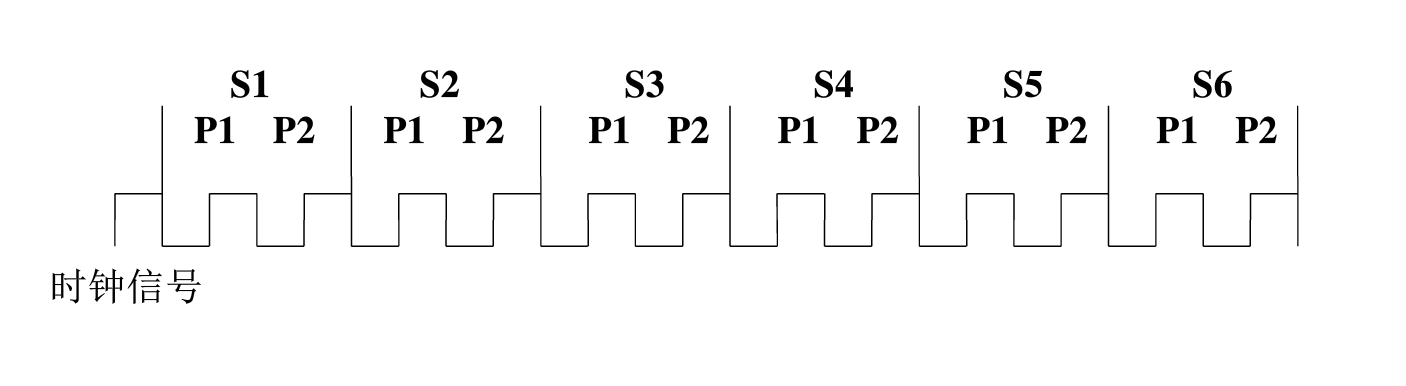

机器周期：单片机的基本操作周期，每个机器周期包含S1、S2、S3……S6 共6个状态，每个状态包含两拍，P1和P2，每一拍为一个时钟周期（震荡周期），即一个机器周期包含12个时钟周期，依次可表示为S1P1、S1P2、S2P1、……S6P1、S6P2
振荡周期=1秒/晶振频率，因此单片机的机器周期=12秒/晶振频率
指令周期：计算机工作时不断地取指令和执行指令，取一条指令至执行完该指令需要的时间称为指令周期，不同的指令周期不同，大多指令周期由一个或两个机器周期组成，只有乘法、除法指令需要4个机器周期
复位
现今的单片机无法保证不死机，当程序执行异常，或需要重置机器时，即需要复位操作

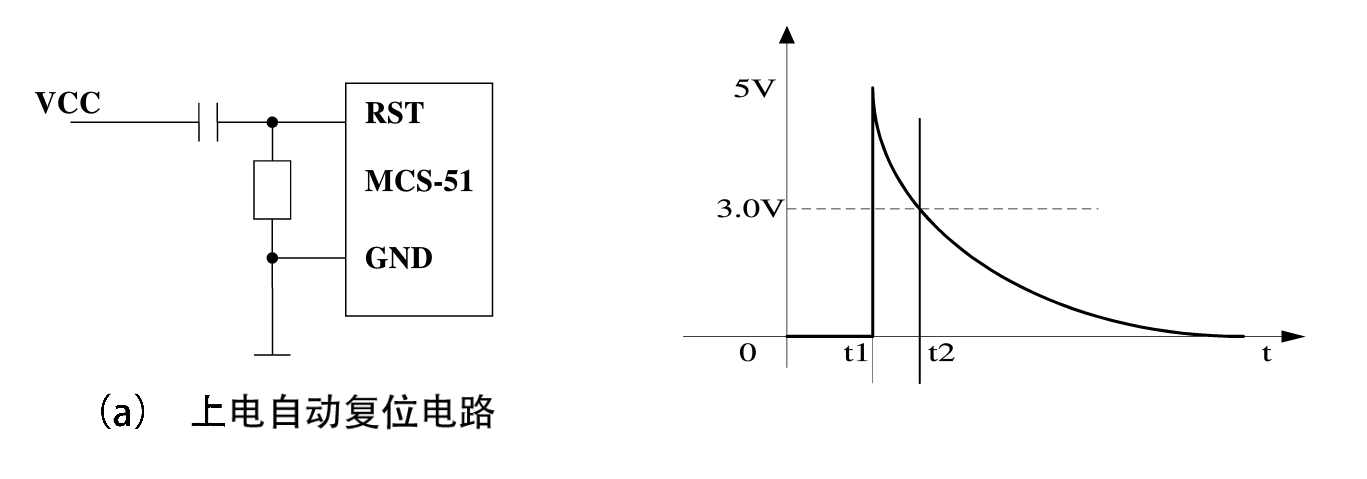

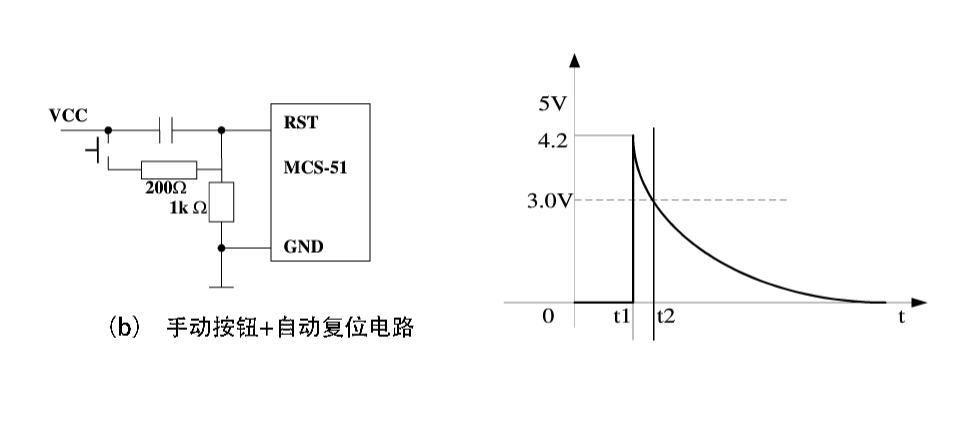

时钟电路工作后，当外部电路使RST端出现两个周期以上的高电平，系统内部复位

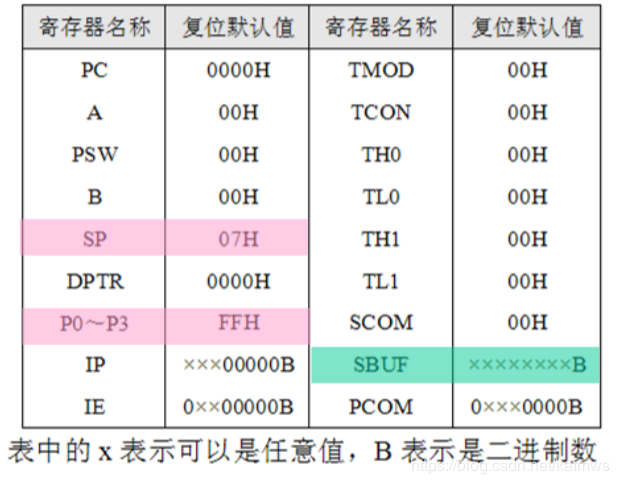

复位后的单片机
