  • 如何区分共射极放大电路与共基极放大电路?

    有简单的方法:

    观察信号的输入端和输出端,就看信号正极。

    共射电路:信号从基极进入,从集电极取出。

    共基电路:信号从发射极输入,从集电极取出。

    共集电路:信号从基极进入,从发射极取出。

    《晶体管电路设计——放大电路技术的实验解析 (上)》是2004年9月科学出版社出版的图书,作者是[日]铃木雅臣,译者是周南生。

    分析基本放大电路要遵循“先静态,后动态”的原则,只有  Q点合适,动态分析才有意义。

    直接耦合共射放大电路(B极输入,C极输出)

    直流工作点:

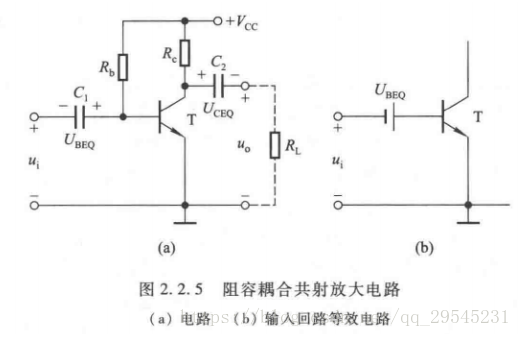

    阻容耦合共射放大电路(B极输入,C极输出)

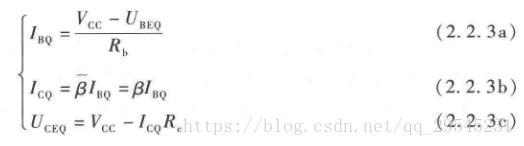

    直流工作点:

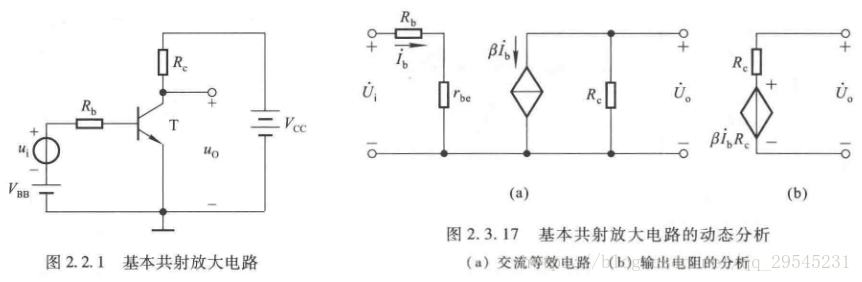

    基本共射放大电路及交流小信号模型、计算



    B – E间动态电阻rbe:

    电压放大倍数:(注意是负数,输出电阻比输入电阻乘以β,可以按反相放大器的公式来记忆)

    输入电阻:

    输出电阻:

    特点:

    共射放大电路既能放大电流又能放大电压,输入与输出反相;输出电阻较大,频带较窄。常作为低频

    电压放大电路的单元电路。

    基本共集放大电路(射极输出器,B极输入,E极输出)

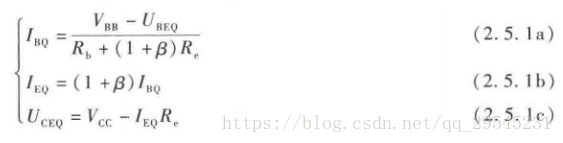

    直流工作点:

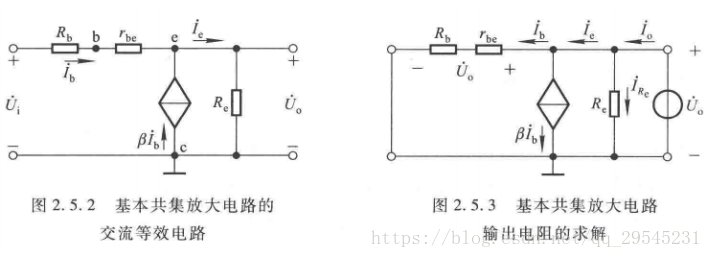

    基本共集放大电路及交流小信号模型、计算

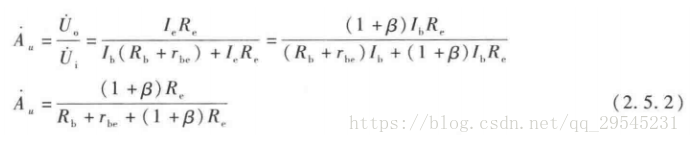

    电压放大倍数:(0 < Au < 1 , 无电压放大能力,只能放大电流信号)

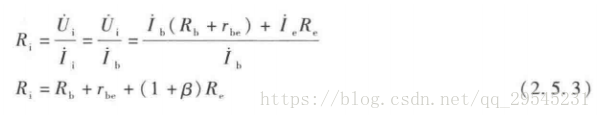

    输入电阻:(发射极电阻Re等效到输入端后,使输入电阻变得很大)

    输出电阻:(输出电阻很小)

    特点:

    共集放大电路因为0 < Au < 1,所以只能放大电流不能放大电压,(因为IE远远大于IB,所以有电流

    放大能力);输入电阻大,输出电阻小,具有电压跟随的特点,常用于电压跟随器或电压放大电路的

    输入及和输出级。

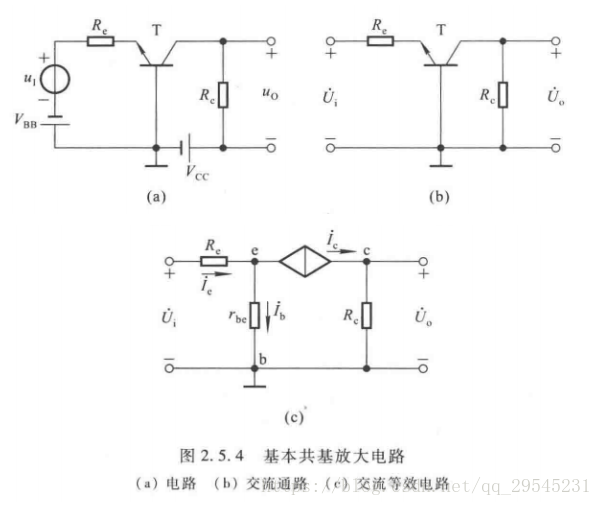

    基本共基放大电路(E极输入,C极输出)

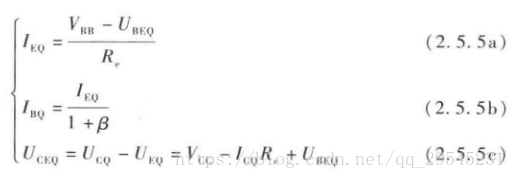

    直流工作点:

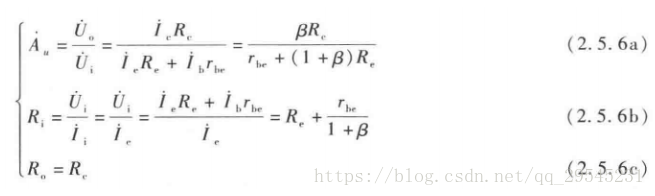

    电压放大倍数、输入电阻、输出电阻:

    特点:

    共基放大电路因为输入在E极,输出在C极,又因IE≈IC,所以没有电流放大能力,只有电压放大能力,即

    具有电流跟随的特点;输入电阻小,电压放大倍数、输出电阻与共射电路相当,高频特性好;输入与输出是同

    相的关系,属同相放大。

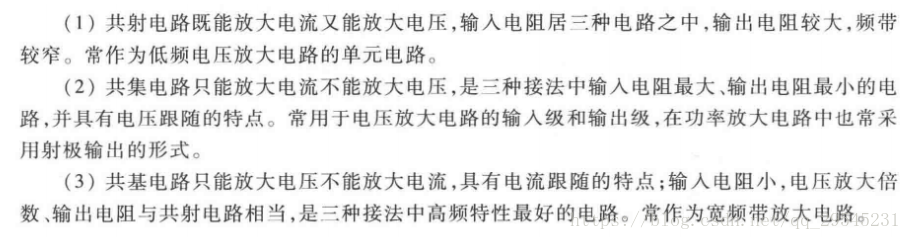

    三种接法的比较

    为什么共射电路频带窄,共基电路频带宽?

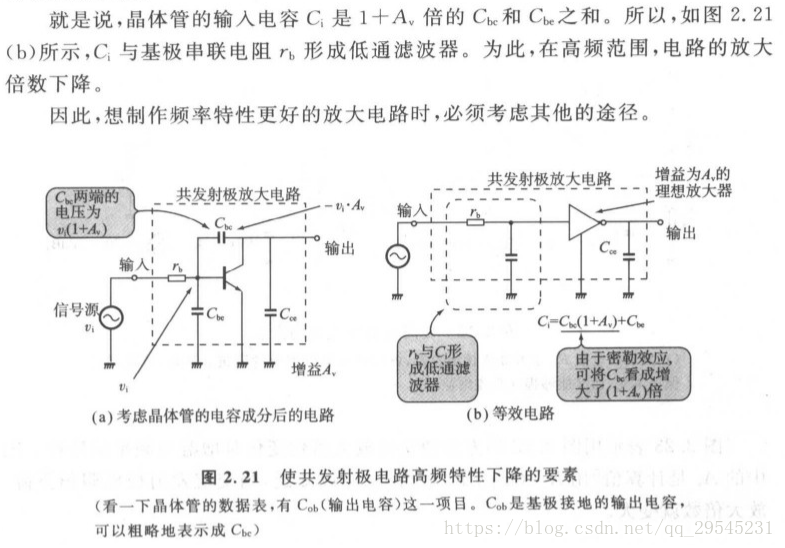

    基本共射放大电路:

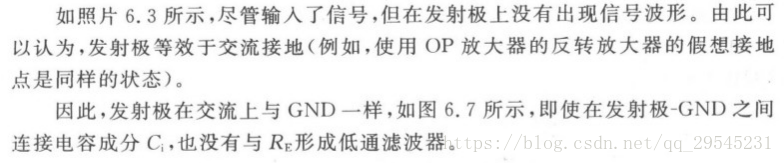

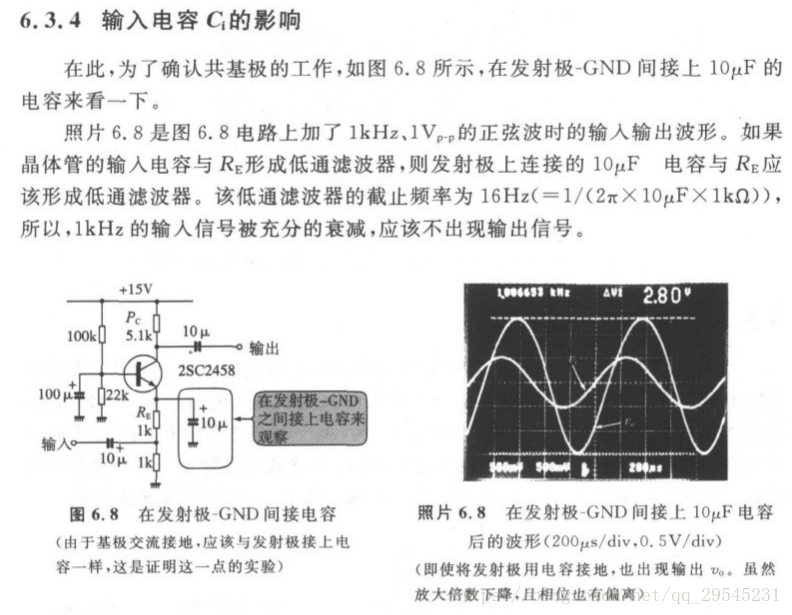

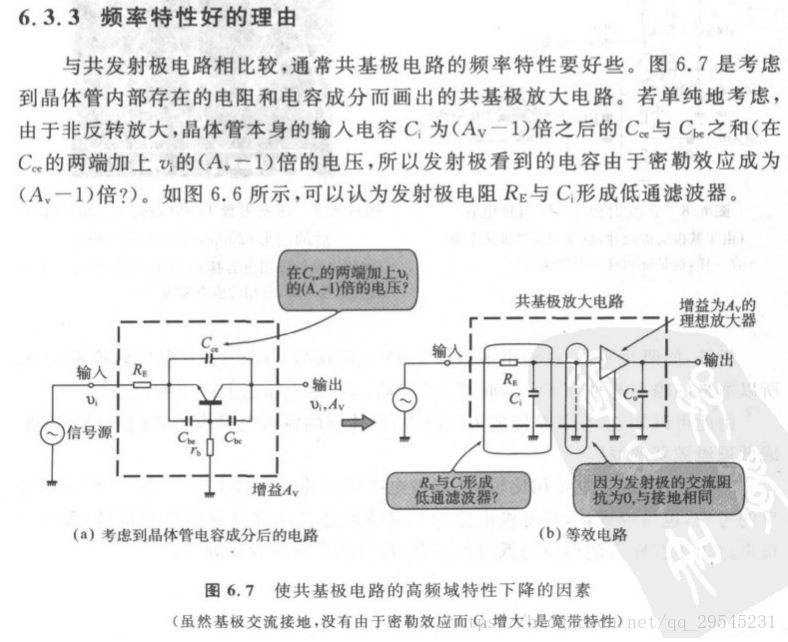

    基本共基放大电路:
