前情回顾
在ArcGIS API for JavaScript中，用来进行地图渲染的方式主要是符号（Symbol）和渲染器（Renderer）两种。
Symbol渲染方式适用于图形（Graphic）数量较少的情况，主要用来定义图形的外观，例如填充面的颜色、边框的宽度以及透明度等。
上回分享完了符号渲染中的2D点符号渲染，今天来看看2D线符号和2D面符号渲染（套路差不多，我们稍微加快些进度）。
1线符号LineSymbol（抽象类）
线符号（Line symbols）用于在一个要素图层上或者MapView中的单独的图形（Graphic）上绘制线几何对象。线符号的父类是LineSymbol，它只有一个可实例化的子类SimpleLineSymbol。
（1）SimpleLineSymbol类（抽象类LineSymbol的唯一实现类）
SimpleLineSymbol类用于在MapView中渲染2D线几何对象，也用于渲染标记符号（即：点符号marker symbols）和填充符号（即：面符号fill symbols）的轮廓线。
SimpleLineSymbol类也可以用于在SceneView中符号化2D线要素。但是，建议在SceneView中用LineSymbol3D类来创建线符号。
下面的图片描述的是一个要素图层，它的图形是通过SimpleLineSymbol来进行符号化渲染的。
下面的代码构造了一个红色，宽度是5px，样式是“short-dot”的简单线符号：
require(["esri/symbols/SimpleLineSymbol"],
function(SimpleLineSymbol) {
//创建一个 简单线符号
var lineSymbol = new SimpleLineSymbol({
color: "red",//自动转换（autocast）为Color类的实例对象
"5px",
style:"short-dot"
});
});

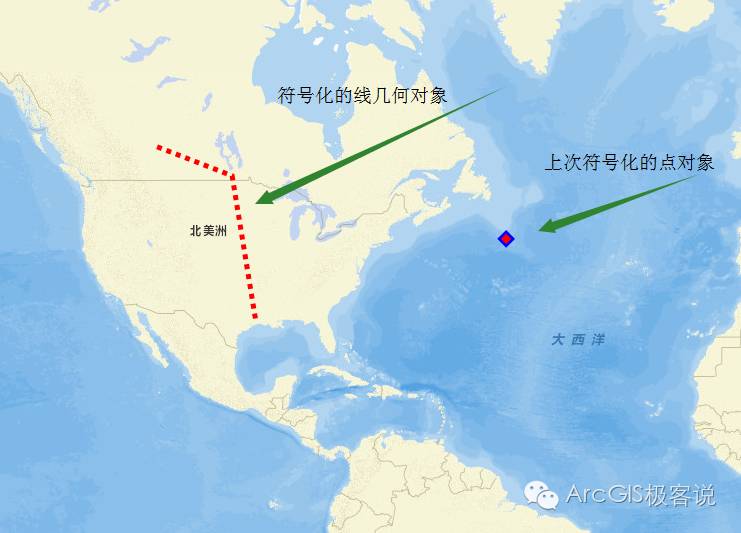

效果如下：
添加一个线几何对象的流程不再叙述，详细demo请用手机打开：
http://ptm.arcgisonline.cn/demo4.xTutorials/SimpleLineSymbolDemo.html

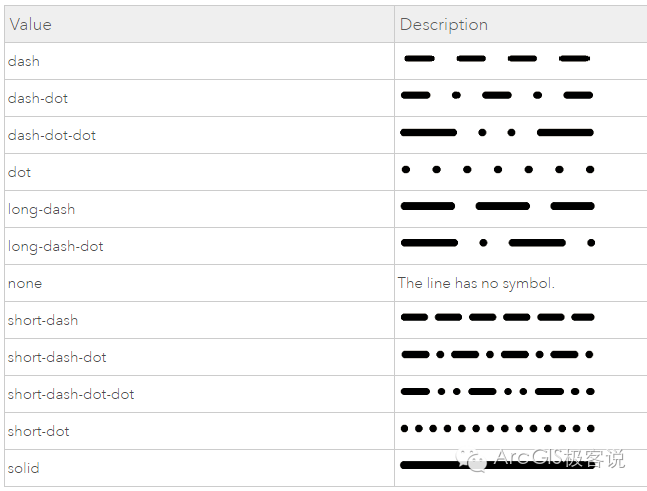

特别对style属性，有一个对应表：
2 面符号FillSymbol（抽象类）
填充符号（Fill symbols）用于在MapView中的图形图层（GraphicsLayer）或要素图层（FeatureLayer）上绘制面几何对象。可以使用SimpleFillSymbol类或者PictureFillSymbol类来创建填充符号。
填充符号也能用于在SceneView中符号化2D面要素。但是，建议在SceneView中用PolygonSymbol3D类来创建面符号。
（1）SimpleFillSymbol类（实现类）
SimpleFillSymbol类用于在MapView或者SceneView中渲染2D面几何对象。它可以用纯色填充，也可以用特定样式填充。此外，该类有一个可选择的outline属性用来设置面的轮廓线，由SimpleLineSymbol类来定义。

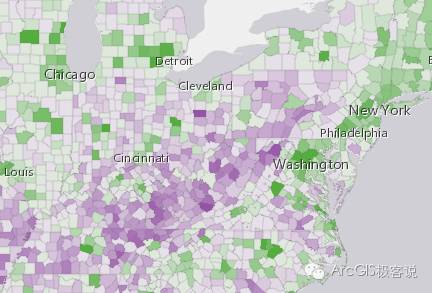

下面的图片描述的是一个要素图层，它的图形是通过SimpleFillSymbol来进行符号化渲染的。
下面的代码构造了一个带绿色轮廓线的红色、透明度是0.9的简单填充符号：
require(["esri/symbols/SimpleFillSymbol"],
function(SimpleFillSymbol) {
//创建一个 简单填充符号
var fillSymbol = new SimpleFillSymbol({
color: [255,0,0,0.9],//自动转换（autocast）为Color类的实例对象
style:"solid",
outline:{//自动转换（autocast）为esri/symbols/SimpleLineSymbol类的实例对象
color:"green",//自动转换（autocast）为Color类的实例对象
3
}
});
});

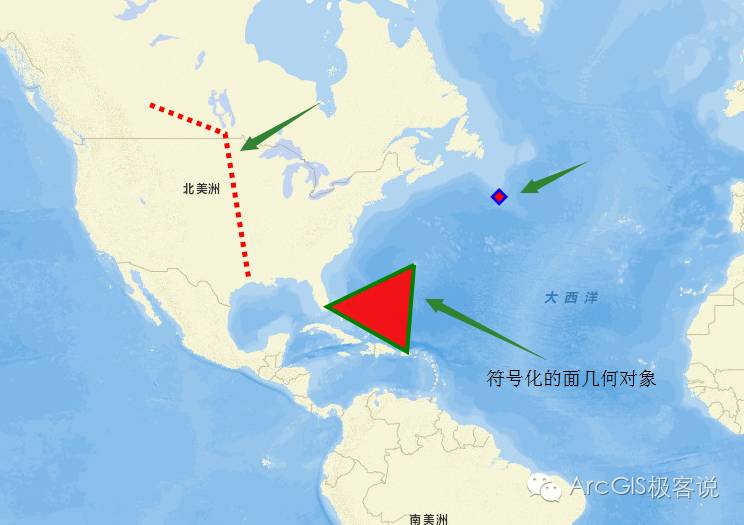

效果如下：
详细demo请用手机打开：
http://ptm.arcgisonline.cn/demo4.xTutorials/SimpleFillSymbolDemo.html

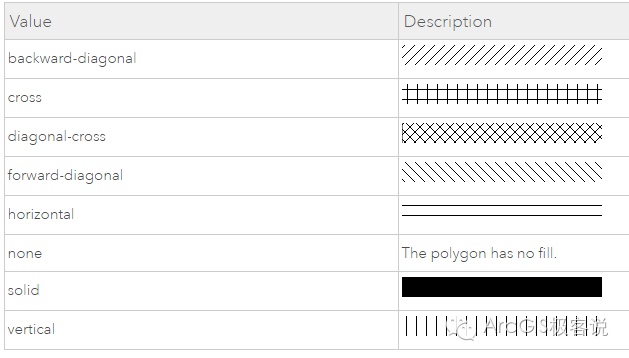

特别对style属性，有一个对应表：

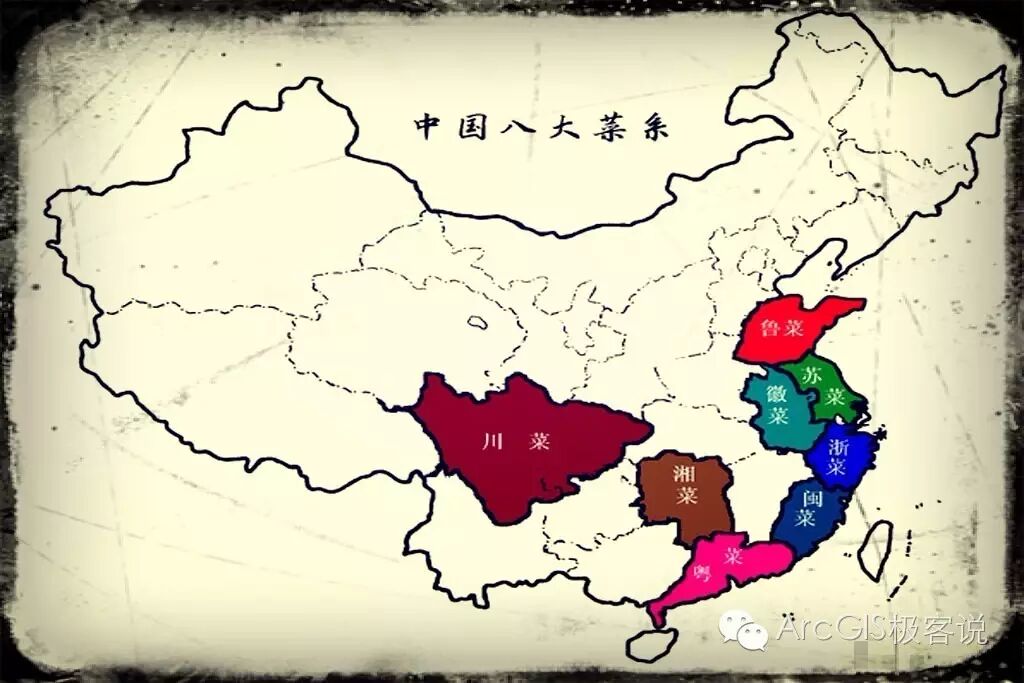

目前为止，聪明的你一定可以制作一份中国八大菜系的地图了：

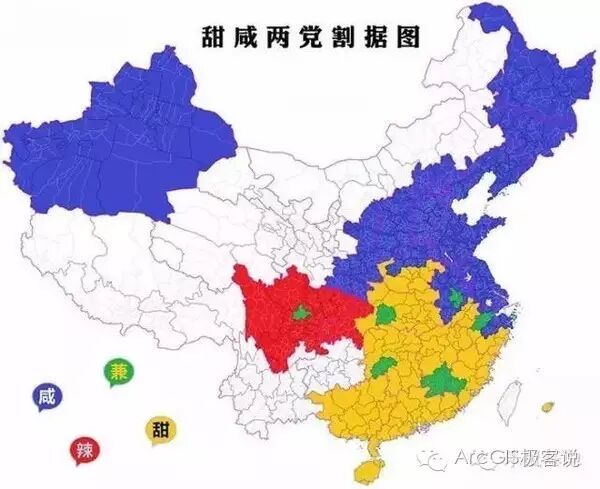

或者甜咸两党割据图：
还是别的啥idea？
（2）PictureFillSymbol类（实现类）
PictureFillSymbol类使用一张图片来对MapView中的面要素进行渲染（注意：是repeating模式，意味着图片会充满面几何对象）。url必须指向一个有效的图片。此外，该类有一个可选择的outline属性，由SimpleLineSymbol类来定义。
PictureFillSymbol类不支持在SceneView中使用，只能在MapView中使用。

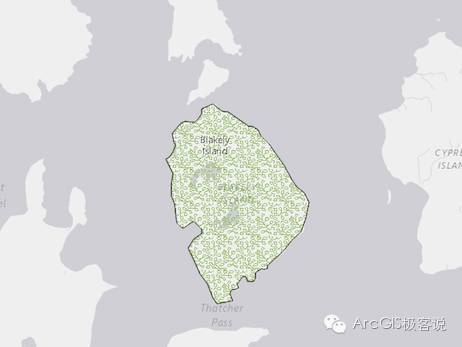

下面的图片描述的是一个图形（Graphic），它是通过PictureFillSymbol来进行符号化渲染的。
下面的代码构造了一个没有轮廓线的图片填充符号：
require(["esri/symbols/PictureFillSymbol"],
function(PictureFillSymbol) {
//创建一个 图片填充符号
var pictureFillSymbol = new PictureFillSymbol({
url:"http://ptm.arcgisonline.cn/file/ArcGIS.jpg",
outline:{
style:"none"
},
"120px",
height:"120px"
});
});

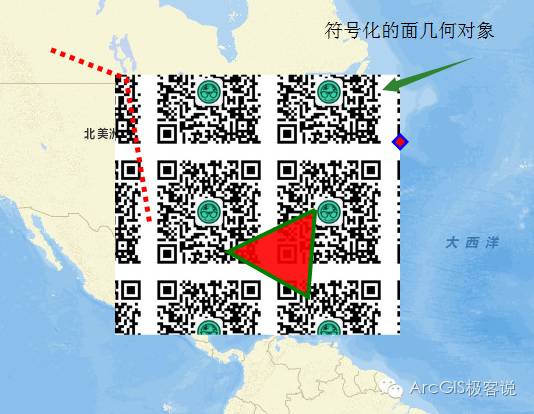

效果如下：
特别地，图形的叠加顺序与添加顺序有关，先add的在最下面：
// 将图形添加到2D地图视图中
view.then(function() {
view.graphics.add(polygonGraphic2);//如果放在最下面add到view中的话，
//就会把其他的几何对象覆盖上。
view.graphics.add(polygonGraphic);
view.graphics.add(polylineGraphic);
view.graphics.add(pointGraphic);
});
详细demo请用电脑打开：
http://ptm.arcgisonline.cn/demo4.xTutorials/PictureFillSymbolDemo.html

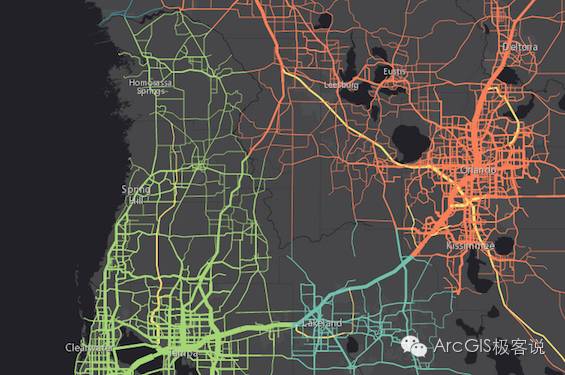

你认为下面的地图有几种实现方法呢？
或者这个：
下次再见！
坐标：ArcGIS极客说
附上篇地址：
