51单片机 蜂鸣器

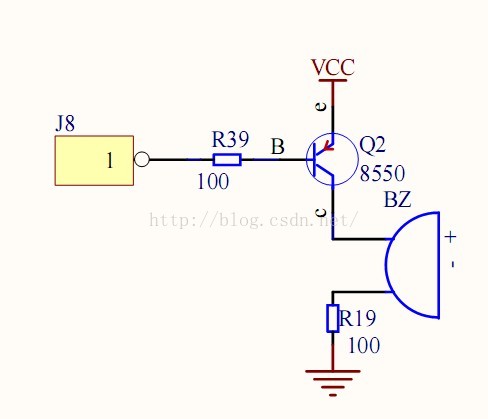

蜂鸣器发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的，因此需要一定的电流才能驱动它，单片机IO引脚输出的电流较小，单片机输出的TTL电平基本上驱动不了蜂鸣器，因此需要增加一个电流放大的电路。三极管的作用为驱动，通过三极管放大驱动电流，从而可以让蜂鸣器发出声音。



有源蜂鸣器和无源蜂鸣器的区别：

这里的“源”不是指电源。而是指震荡源。 也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫。
而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K~5K的方波去驱动它。
有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。
无源蜂鸣器的优点是：1。便宜，2。声音频率可控，可以做出“多来米发索拉西”的效果。3。在一些特例中，可以和LED复用一个控制口 有源蜂鸣器的优点是：程序控制方便 。



例程，参考自网络。

/************************************************************************
[文件名]  C51音乐程序(八月桂花)
[功能]    通过单片机演奏音乐

/**********************************************************************/
#include <REG52.H>
#include <INTRINS.H>
//本例采用89C52, 晶振为11.0592MHZ
//关于如何编制音乐代码, 其实十分简单,各位可以看以下代码.
//频率常数即音乐术语中的音调,而节拍常数即音乐术语中的多少拍;
//所以拿出谱子, 试探编吧!

sbit Beep =  P1^5 ;

unsigned char n=0;  //n为节拍常数变量
unsigned char code music_tab[] ={
0x18, 0x30, 0x1C , 0x10, //格式为: 频率常数, 节拍常数, 频率常数, 节拍常数,
0x20, 0x40, 0x1C , 0x10,
0x18, 0x10, 0x20 , 0x10,
0x1C, 0x10, 0x18 , 0x40,
0x1C, 0x20, 0x20 , 0x20,
0x1C, 0x20, 0x18 , 0x20,
0x20, 0x80, 0xFF , 0x20,
0x30, 0x1C, 0x10 , 0x18,
0x20, 0x15, 0x20 , 0x1C,
0x20, 0x20, 0x20 , 0x26,
0x40, 0x20, 0x20 , 0x2B,
0x20, 0x26, 0x20 , 0x20,
0x20, 0x30, 0x80 , 0xFF,
0x20, 0x20, 0x1C , 0x10,
0x18, 0x10, 0x20 , 0x20,
0x26, 0x20, 0x2B , 0x20,
0x30, 0x20, 0x2B , 0x40,
0x20, 0x20, 0x1C , 0x10,
0x18, 0x10, 0x20 , 0x20,
0x26, 0x20, 0x2B , 0x20,
0x30, 0x20, 0x2B , 0x40,
0x20, 0x30, 0x1C , 0x10,
0x18, 0x20, 0x15 , 0x20,
0x1C, 0x20, 0x20 , 0x20,
0x26, 0x40, 0x20 , 0x20,
0x2B, 0x20, 0x26 , 0x20,
0x20, 0x20, 0x30 , 0x80,
0x20, 0x30, 0x1C , 0x10,
0x20, 0x10, 0x1C , 0x10,
0x20, 0x20, 0x26 , 0x20,
0x2B, 0x20, 0x30 , 0x20,
0x2B, 0x40, 0x20 , 0x15,
0x1F, 0x05, 0x20 , 0x10,
0x1C, 0x10, 0x20 , 0x20,
0x26, 0x20, 0x2B , 0x20,
0x30, 0x20, 0x2B , 0x40,
0x20, 0x30, 0x1C , 0x10,
0x18, 0x20, 0x15 , 0x20,
0x1C, 0x20, 0x20 , 0x20,
0x26, 0x40, 0x20 , 0x20,
0x2B, 0x20, 0x26 , 0x20,
0x20, 0x20, 0x30 , 0x30,
0x20, 0x30, 0x1C , 0x10,
0x18, 0x40, 0x1C , 0x20,
0x20, 0x20, 0x26 , 0x40,
0x13, 0x60, 0x18 , 0x20,
0x15, 0x40, 0x13 , 0x40,
0x18, 0x80, 0x00
};

void int0()  interrupt 1   //采用中断0 控制节拍
{  TH0=0xd8;
   TL0=0xef;
   n--;
}

void delay (unsigned char m)   //控制频率延时
{
 unsigned i=3*m;
 while(--i);
}

void delayms(unsigned char a)  //豪秒延时子程序
{
  while(--a);                  //采用while(--a) 不要采用while(a--); 各位可编译一下看看汇编结果就知道了!
}

void main()
{ unsigned char p,m;   //m为频率常数变量
  unsigned char i=0;
  TMOD&=0x0f;
  TMOD|=0x01;
  TH0=0xd8;TL0=0xef;
  IE=0x82;
play:
   while(1)
    {
    a: p=music_tab[i];
       if(p==0x00)       { i=0, delayms(1000); goto play;}     //如果碰到结束符,延时1秒,回到开始再来一遍
       else if(p==0xff)  { i=i+1;delayms(100),TR0=0; goto a;}  //若碰到休止符,延时100ms,继续取下一音符
            else         {m=music_tab[i++], n=music_tab[i++];}  //取频率常数 和 节拍常数
             TR0=1;                                             //开定时器1
           while(n!=0) Beep=~Beep,delay(m);                         //等待节拍完成, 通过P1口输出音频(可多声道哦!)
       TR0=0;                                             //关定时器1
    }
}
