Lichee ( 四 ) 打包IMAGE

在《Lichee(三) Android4.0的目标产品文件夹与Lichee的纽带---extract-bsp》中我们分析了extract-bsp的作用和意义。到这里，我们能够開始编译Android了

运行 make -j8

………………

漫长的等待之后。Android的目标文件都到了out文件夹，假设我们的目标产品名叫crane-mt7332

out/target/product/crane-mt7332/

├── android-info.txt

├── boot.img

├── clean_steps.mk

├── data

├── installed-files.txt

├── kernel

├── obj

├── previous_build_config.mk

├── ramdisk.img

├── ramdisk-recovery.img

├── recovery

├── recovery.fstab

├── recovery.img

├── root

├── symbols

├── system

├── system.img

└── userdata.img

非常高兴，我们看到了非常多的.img文件。这些文件就是为了给我们打包做准备

接下来，我们開始具体地分析Lichee的打包过程

打包有2种方式。在lichee。Android中都能够完毕pack

在lichee中运行

$ ./build.sh pack就能够实现打包

在 buildroot/scripts/common.sh中有：

if [ "$1" = "pack" ]; then
        ${BR_DIR}/scripts/build_pack.sh
        exit 0
fi

这里环境变量BR_DIR=buildroot，事实上去运行buildroot/script/build_pack.sh

变量赋值部分：

LICHEE_ROOT=$PWD
PACK_ROOT=tools/pack
TARGET_CHIP="sun4i"
TARGET_PLATFORM="linux"
TARGET_BOARD="evb"
count=0

 选择chip

文件夹结构

    #tree -L 1 tools/pack/chips/

    #tools/pack/chips/

    #└── sun4i

printf "Start packing for Lichee system

"
select_chips
我们分析这个函数
select_chips()
{
    count=0

    printf "All valid chips:
"
    # $PACK_ROOT/chips/ 就是 lichee/tools/pack/chips
    #find -mindepth 1 -maxdepth 1 -type d |sort  意思是查找 lichee/tools/pack/chips中的全部文件夹。深度为1。也就是仅仅查找到chips这一级。不再往下查找子文件夹了
    #我们来tree一下 tools/pack/chips/ 这个文件夹。发现就仅仅有sun4i一个子文件夹

    for chip in $(cd $PACK_ROOT/chips/; find -mindepth 1 -maxdepth 1 -type d |sort); do
        chips[$count]=`basename $PACK_ROOT/chips/$chip`
        printf "$count. ${chips[$count]}
"
        let count=$count+1
    done
    # 在这里读取我们的选择，并对输入的数据做验证
    while true; do
        read -p "Please select a chip:"
        RES=`expr match $REPLY "[0-9][0-9]*$"`
        if [ "$RES" -le 0 ]; then
            echo "please use index number"
            continue
        fi
        if [ "$REPLY" -ge $count ]; then
            echo "too big"
            continue
        fi
        if [ "$REPLY" -lt "0" ]; then
            echo "too small"
            continue
        fi
        break
    done

    TARGET_CHIP=${chips[$REPLY]}
}

我们来看看实际运行结果

Start packing for Lichee system

All valid chips:

0. sun4i

Please select a chip:0

果然不出所料 仅仅有一个sun4i 说明我们前面的分析全然正确，这里我们输入 '0'

选择平台

运行命令

select_platform $TARGET_CHIP

文件夹结构

tools/pack/chips/sun4i/configs/

├── crane

├── dragonboard

├── linux

└── test

select_platform()
{
    count=0
    chip=$1

    printf "All valid platforms:
"
    # 由于之前select_chips已经$TARGET_CHIP=sun4i 所以$chip=sun4i
    # 相似于select_chips，这里会find tools/pack/chips/sun4i/configs/的结果，以序号. 文件夹名的方式输出到终端，让用户选择

    for platform in $(cd $PACK_ROOT/chips/$chip/configs/; find -mindepth 1 -maxdepth 1 -type d |sort); do
        platforms[$count]=`basename $PACK_ROOT/chips/$chip/configs/$platform`
        printf "$count. ${platforms[$count]}
"
        let count=$count+1
    done
……

    TARGET_PLATFORM=${platforms[$REPLY]}
}

运行结果

All valid platforms:

0. crane

1. dragonboard

2. linux

3. test

Please select a platform:0

这么我们要打包的平台是Android 所以我们选择crane，输入 '0'

选择目标板

select_boards $TARGET_CHIP $TARGET_PLATFORM

文件夹结构

tree -L 1 tools/pack/chips/sun4i/configs/crane/

tools/pack/chips/sun4i/configs/crane/

├── 3g

├── aino

├── aino-aurora

├── bk7011

├── default

├── evb

├── evb_mmc

├── evb-v12r

├── evb-v13

├── m1003h6

├── m802h6

├── mid7042

├── MID9742-sc3052

├── t780

└── tvdevb

select_boards()
{
    count=0
    # 把我们选定的chip 和 platform 參数传进来
    chip=$1
    platform=$2

    printf "All valid boards:
"
    # 依据传进来的參数 $PACK_ROOT/chips/$chip/configs/$platform/ 即  tools/pack/chips/sun4i/configs/crane 查找1级子文件夹 ，并排序


    for board in $(cd $PACK_ROOT/chips/$chip/configs/$platform/; find -mindepth 1 -maxdepth 1 -type d |grep -v default|sort); do
        boards[$count]=`basename $PACK_ROOT/chips/$chip/configs/$platform/$board`
        printf "$count. ${boards[$count]}
"
        let count=$count+1
    done


……
}

到这里我们发现了我们打包缺少了一个非常重要的步骤，记得《Lichee(三) Android4.0的目标产品文件夹与Lichee的纽带---extract-bsp》我们lunch之后。会有自己的目标产品，通过上面的分析我们能够看出，我们必须在打包的时候在tools/pack/chips/sun4i/configs/crane文件夹下创建一个自己产品的文件夹，我们临时把evb-v13文件夹复制过来，改名为mt7332，关于mt7332目下的具体内容。后面会作为重点对象单独提出来分析

运行pack

cd $PACK_ROOT
./pack -c $TARGET_CHIP -p $TARGET_PLATFORM -b $TARGET_BOARD
cd -

当编译完毕后我们会运行一个pack命令。pack也是一个脚本。路径：lichee/tools/pack/pack。这是一个可运行的脚本文件（softwinner相同也提供了windows的打包工具），然后我们来看看pack到底干了些什么

do_pack_crane()
{
    printf "!!!Packing for crane!!!
"

    if [ -z "$LICHEE_OUT" ]; then
        LICHEE_OUT=`cd ../../out; pwd`
    fi

    if [ -z "$CRANE_IMAGE_OUT" ]; then
        echo "please specify CRANE_IMAGE_OUT env"
        exit 1
    fi
     #拷贝全部的fex cfg文件到out文件夹
    cp -v chips/$PACK_CHIP/configs/$PACK_PLATFORM/default/* out/
    cp -v chips/$PACK_CHIP/configs/$PACK_PLATFORM/$PACK_BOARD/*.fex out/ 2>/dev/null
    cp -v chips/$PACK_CHIP/configs/$PACK_PLATFORM/$PACK_BOARD/*.cfg out/ 2>/dev/null
    #cp  -v （verbose）选项。cp命令将告诉用户正在做什么。

    #2>/dev/null 就是当出错的时候，重定向到/dev/null。也就是不向中断输出出错时候的信息


    # modify the debug opt
    if [ $PACK_CHIP = sun4i ]; then

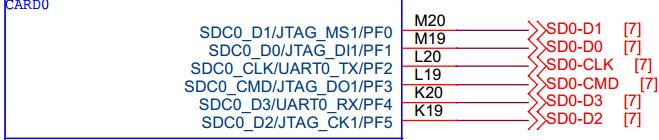

    #由于A10有2个能够复用的UART0 假设运行命令是 ./pack -c sun4i -p crane -b mt7332 -d card0，就表示将串口内容输出到card0



#由于我们使用默认的PB22 PB23，所以我们的运行命令时./pack -c sun4i -p crane -b mt7332 -d uart0

    if [ $PACK_DEBUG = card0 ]; then
    cp $TOOLS_DIR/awk_debug_card0 out/awk_debug_card0

    TX=`awk  '$0~"a10"{print $2}' pctools/linux/card_debug_pin`
    RX=`awk  '$0~"a10"{print $3}' pctools/linux/card_debug_pin`
    sed -i s'/uart_debug_tx =/uart_debug_tx = '$TX'/g' out/awk_debug_card0
    sed -i s'/uart_debug_rx =/uart_debug_rx = '$RX'/g' out/awk_debug_card0
    sed -i s'/uart_tx =/uart_tx = '$TX'/g' out/awk_debug_card0
    sed -i s'/uart_rx =/uart_rx = '$RX'/g' out/awk_debug_card0
    awk -f out/awk_debug_card0 out/sys_config1.fex > out/a.fex
    rm out/sys_config1.fex
    mv out/a.fex out/sys_config1.fex
    echo "uart -> card0 !!!"
fi
    fi

#将boot0.bin boot1.bin bootfs.ini diskfs.fex复制到fex文件夹下
    cp -rf eFex/split_xxxx.fex eFex/card/mbr.fex
        eGon/storage_media/nand/boot0.bin eGon/storage_media/nand/boot1.bin
        wboot/bootfs wboot/bootfs.ini wboot/diskfs.fex
        out/

    cp -rf eGon/storage_media/sdcard/boot0.bin out/card_boot0.fex
    cp -rf eGon/storage_media/sdcard/boot1.bin out/card_boot1.fex
    cp -v chips/$PACK_CHIP/configs/$PACK_PLATFORM/$PACK_BOARD/drv_de.drv out/bootfs/ 2>/dev/null

    cd out/
 # 拷贝uboot 运行cp -v $LICHEE_OUT/u-boot.bin bootfs/linux/u-boot.bin
do_copy_u_boot

    sed -i 's/\bootfs//bootfs/g' bootfs.ini
    sed -i 's/\\///g' image.cfg
    sed -i 's/imagename/;imagename/g' image.cfg

    if [ $PACK_DEBUG = card0 ]; then
IMG_NAME="${PACK_CHIP}_${PACK_PLATFORM}_${PACK_BOARD}_$PACK_DEBUG.img"
    else
        IMG_NAME="${PACK_CHIP}_${PACK_PLATFORM}_${PACK_BOARD}.img"
    fi
    echo "imagename = $IMG_NAME" >> image.cfg
    echo "" >> image.cfg

 # sys_config.fex和sys_config1.fex文件事实上就是 tools/pack/chips/sun4i/configs/crane/mt7332文件夹以下的配置，sys_config1.fex主要配置CPU频率、外设、GPIO等。 sys_config.fex主要用来配置分区
# unix2dos 将unix转为dos的文件方式。最基本的就是换行不同
    busybox unix2dos sys_config.fex
    busybox unix2dos sys_config1.fex
    script sys_config.fex
    script sys_config1.fex

    update_23 sys_config1.bin boot0.bin boot1.bin
    update_23 sys_config1.bin card_boot0.fex card_boot1.fex SDMMC_CARD
    cp sys_config1.bin bootfs/script0.bin
    cp sys_config1.bin bootfs/script.bin


    update_mbr sys_config.bin mbr.fex 4 16777216
    fsbuild bootfs.ini split_xxxx.fex

    # get bootloader.fex
    mv bootfs.fex bootloader.fex

    # get env.fex
    u_boot_env_gen env_mmc.cfg env_mmc.fex
    u_boot_env_gen env_nand.cfg env_nand.fex
    cat env_mmc.fex >> env_nand.fex
    cp env_nand.fex env.fex

    # get other images from android build
    ln -s $CRANE_IMAGE_OUT/boot.img boot.fex
    ln -s $CRANE_IMAGE_OUT/system.img system.fex
    ln -s $CRANE_IMAGE_OUT/recovery.img recovery.fex

    # checksum for all fex
    FileAddSum bootloader.fex vbootloader.fex
    FileAddSum env.fex venv.fex
    FileAddSum boot.fex vboot.fex
    FileAddSum system.fex vsystem.fex
    FileAddSum recovery.fex vrecovery.fex

    #依据 image.cfg 用dragon来打包，生成最后的img文件
    dragon image.cfg

    if [ -e ${IMG_NAME} ]; then
        mv ${IMG_NAME} ../${IMG_NAME}
        echo '---------image is at-------------'
        echo -e '33[0;31;1m'
        echo ${ROOT_DIR}/${IMG_NAME}
        echo -e '33[0m'
    fi

    cd - 1>/dev/null
}

 ./pack -c sun4i -p crane -b mt7332 -d uart0



 ./pack -c sun4i -p crane -b mt7332 -d card0

---

    小贴士：

awk是一种编程语言，用于在linux/unix下对文本和数据进行处理。

数据能够来自标准输入、一个或多个文件，或其他命令的输出。它支持用户自己定义函数和动态正則表達式等先进功能，是linux/unix下的一个强大编程工具。它在命令行中使用。但很多其他是作为脚本来使用。

   awk的处理文本和数据的方式：它逐行扫描文件，从第一行到最后一行，寻找匹配的特定模式的行，并在这些行上进行你想要的操作。假设没有指定处理动作。则把匹配的行显示到标准输出(屏幕)，假设没有指定模式，则全部被操作所指定的行都被处理。
   awk分别代表其作者姓氏的第一个字母。由于它的作者是三个人。各自是Alfred Aho、Peter Weinberger、Brian Kernighan。

   gawk是awk的GNU版本号，它提供了Bell实验室和GNU的一些扩展。

以下介绍的awk是以GUN的gawk为例的，在linux系统中已把awk链接到gawk，所以以下全部以awk进行介绍。

---

本文主要是对于pack的过程进行了分析，对于do_pack_crane的分析比較浅显。由于这个脚本的关键内容。诸如update_23，  update_mbr， dragon 等，我们无法看到源码。打包固件的过程本来就是比較复杂的，可是我们对Lichee的主要架构已经非常清晰了，通过对脚本的分析。我们知道了在tools/pack/chips/sun4i/configs/crane文件夹下必须创建我们自己产品的文件夹，否则就无法打包
