  • Xilinx FFT IP v9.0 使用（一）

     reference:https://blog.csdn.net/shichaog/article/details/51189711

    https://blog.csdn.net/qq_36375505/article/details/81742680 （推荐）

    https://blog.csdn.net/lovewdmcwieg/article/details/79235229

    https://blog.csdn.net/FPGADesigner/article/details/80694673

    该ip用于实现N=2**m(m=3~16)点FFT的变换，

    *实现的数学类型包括：

    A)      定点全精度

    B)      定点缩减位宽

    C)      块浮点

    每一级蝶型运算后舍入或者取整。对于N点运算，FFT还是逆FFT，scaling策略以及循环前缀的长度是运行时可配置的，可随帧改变，改变变换点数会复位FFT ip核。

     *有四种可选择的FFT的实现架构：

    1）  PipelinedStreaming I/O

    2）  Radix-4Burst I/O

    3）  Radix-2Burst I/O

    4） Radix-2 Lite Burst I/O

    FFT ip核使用基二和基四分解法计算离散傅里叶变换 ; 对于Burst I/O architectures采用时域抽取法实现，对于Pipelined Streaming I/Oarchitecture.使用频域抽取法。当使用基四计算时，其蝶型算法的级数是log 4 (N)，每一级包括N/4的基四蝶型运算。对于点数不是4的指数情况，则需要一个额外的基二来组合数据。类似的基二实现法需要log 2 (N)级蝶型运算。对于scaling方法，其每一级的scaling因子由s_axis_config_tdata来配置。Ip核的端口如下：



    输入输出方向在上图中已经很明显了，下面描述端口作用


    名称 方向 可选择性 描述

    aclk

    		 I                    NO                         上升时钟沿采样

    aclken

    		 I     yes

    高有效，时钟使能

    aresetn

    		 I yes

    同步低有效复位，至少需要保持两个低有效周期；

    s_axis_config_tvalid

    		 I NO

    参数配置通道，config数据有效标志

    s_axis_config_tready

    		 O NO

    参数配置通道，高状态下，config才可以再次配置

    s_axis_config_tdata

    		 I NO

    参数配置通道，包括了配置信息：CP_LEN,FWD/INV,NFFT 和SCALE_SCH

    s_axis_data_tvalid

    		 I NO

    数据输入通道，数据有效标志

    s_axis_data_tready

    		 O NO

    数据输入通道，状态准备标志

    s_axis_data_tdata

    		 I NO

    数据输入通道，数据输入；包括未处理数据：XN_RE/XN_IM

    s_axis_data_tlast

    		 I NO

    数据输入通道，外部主设备在帧的最后一个样本上断言。 除了生成事件event_tlast_unexpected和event_tlast_missing事件之外，核心不使用它

    m_axis_data_tvalid

    		 O NO

    数据输出通道，标志输出数据的有效性

    m_axis_data_tready

    		 I NO

    数据输出通道，接受外部从设备断言，表示已准备好接受数据。 仅存在于非实时模式中。

    m_axis_data_tdata

    		 O NO

    数据输出通道，包含处理后的数据：XK_RE/XK_IM

    m_axis_data_tuser

    		 O NO

    数据输出通道，携带额外的每个采样信息，例如XK_INDEX，OVFLO和BLK_EXP

    m_axis_data_tlast

    		 O NO

    数据输出通道，内核在帧的最后一个采样上断言。

    m_axis_status_tvalid

    		 O NO

    状态输出通道，提供状态有效的断言

    m_axis_status_tready

    		 I NO

    状态输出通道，外部slave断言是否准备好接收状态数据。仅存在与非实时模式中。

    m_axis_status_tdata

    		 O NO

    状态输出通道，包含了状态数据BLK_EXP/OVFLO

    event_frame_started

    		 O NO

    事件状态通道，当内核开始处理一个新帧时，内核产生断言

    event_tlast_unexpected

    		 O NO

    事件状态通道，当内核发现在非帧的最后一个采样时，出现了s_axis_data_tlast拉高，内核将产生断言

    event_tlast_missing

    		 O NO

    事件状态通道，当在帧最后一个采样时，s_axis_data_tlast没有被拉高，内核将产生断言

    event_fft_overflow

    		 O NO

    事件状态通道，在数据输出通道卸载的数据样本中看到溢出时置位。 仅在溢出是有效选项时出现。

    event_data_in_channel_halt

    		 O NO

    事件状态通道，在内核需要数据时，数据输入数据无效，内核产生断言

    event_data_out_channel_halt

    		 O NO

    事件状态通道，在内核向外写数据时，出现不能写出时，内核出现断言。仅出现在非实时模式下。

    event_status_channel_halt

    		 O NO

    事件状态通道，在内核向外写状态时，出现不能写出时，内核出现断言。仅出现在非实时模式下。







    上面信号所有s开始的表示的是axi信号的slave端，m是master端。各信号更详细作用参考: pg109 -Fast Fourier Transform v9.0 LogiCORE IP Product Guide.pdf

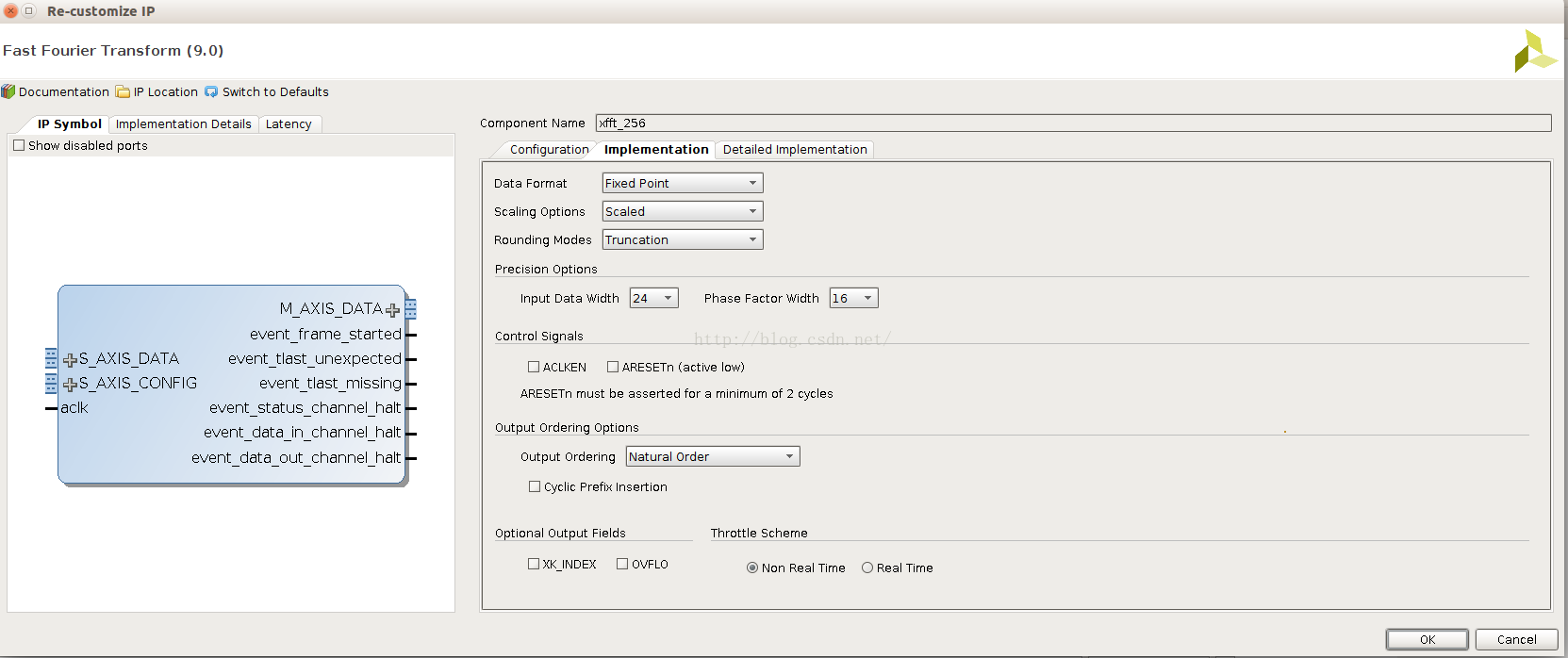

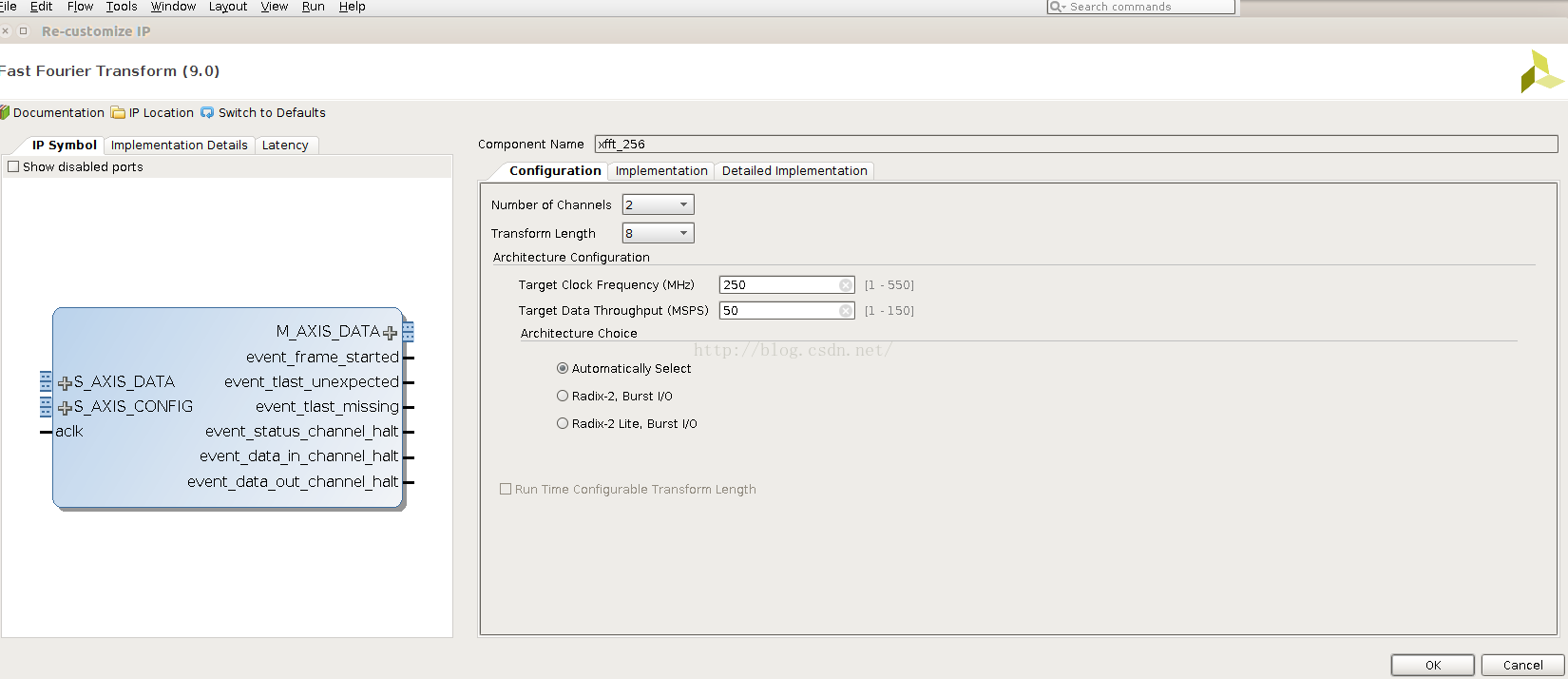

    以8点FFT示意，configure

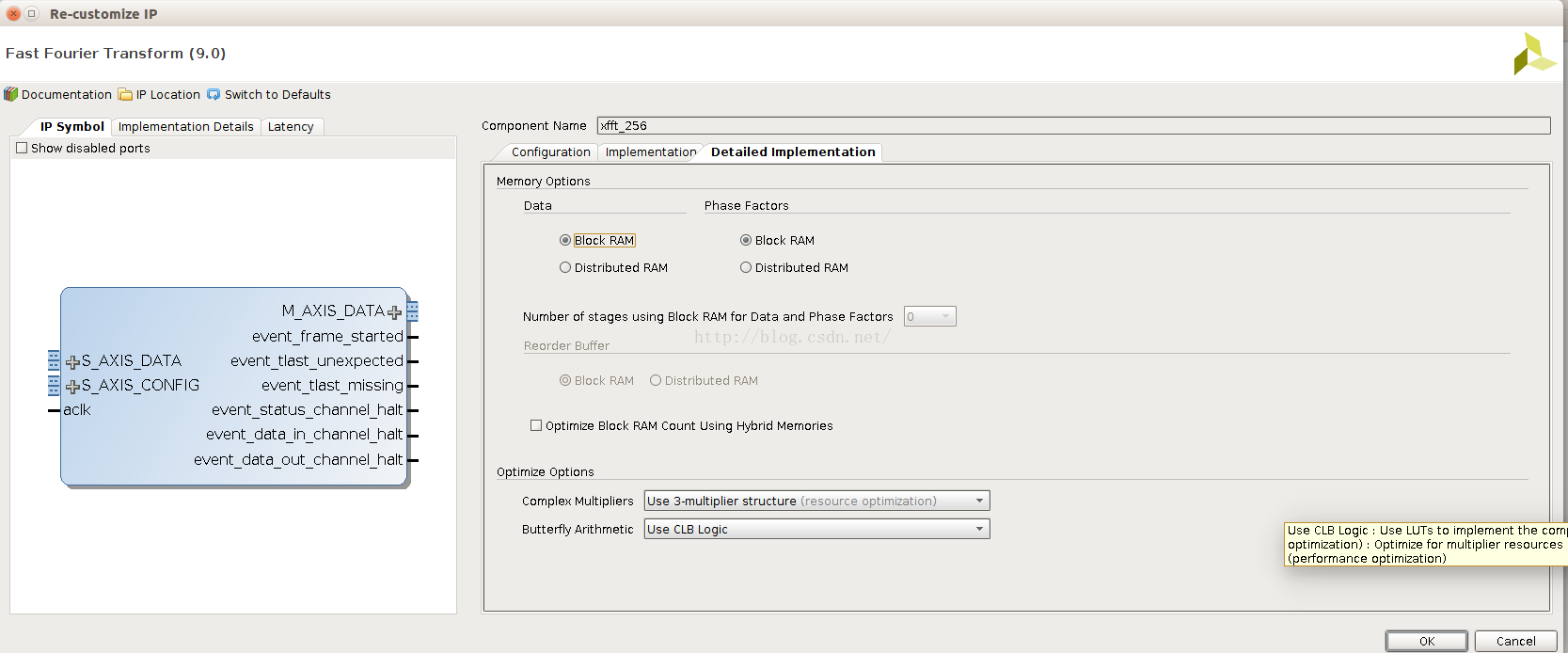

    implementtation

    summary

    由于xilinx自带的testbench是VHDL的，这里给出自己写的verilog版本的testbench。

    `timescale 1ns / 1ps


module TB_fft256;

// Inputs
reg aclk;
reg s_axis_config_tvalid;
reg s_axis_data_tvalid;
reg s_axis_data_tlast;
reg m_axis_data_tready;
reg [15:0] s_axis_config_tdata;
reg [95: 0] s_axis_data_tdata;

// Outputs
wire s_axis_config_tready;
wire s_axis_data_tready;
wire m_axis_data_tvalid;
wire m_axis_data_tlast;
wire event_frame_started;
wire event_tlast_unexpected;
wire event_tlast_missing;
wire event_status_channel_halt;
wire event_data_in_channel_halt;
wire event_data_out_channel_halt;
wire [95 : 0] m_axis_data_tdata;

reg[23:0] mem0_re[0:7];
reg[23:0] mem1_re[0:7];
reg[23:0] mem2_re[0:7];
initial $readmemh("/home/gsc/FPGA_exercise/bf_verilog/stimulus0_24bit.dat",mem0_re);
initial $readmemh("/home/gsc/FPGA_exercise/bf_verilog/stimulus1_24bit.dat",mem1_re);
initial $readmemh("/home/gsc/FPGA_exercise/bf_verilog/stimulus2_24bit.dat",mem2_re);



reg[7:0] op_sample= 0;
reg      op_sample_first = 1;
reg[7:0] ip_frame=0;
reg[7:0] op_frame=0;

integer i;
// generate clk
always #5 aclk =! aclk;

// Instantiate the Unit Under Test (UUT)

xfft_256 uut (
.aclk(aclk), // input wire aclk
.s_axis_config_tdata(s_axis_config_tdata), // input wire [15 : 0] s_axis_config_tdata
.s_axis_config_tvalid(s_axis_config_tvalid), // input wire s_axis_config_tvalid
.s_axis_config_tready(s_axis_config_tready), // output wire s_axis_config_tready
.s_axis_data_tdata(s_axis_data_tdata), // input wire [95 : 0] s_axis_data_tdata
.s_axis_data_tvalid(s_axis_data_tvalid), // input wire s_axis_data_tvalid
.s_axis_data_tready(s_axis_data_tready), // output wire s_axis_data_tready
.s_axis_data_tlast(s_axis_data_tlast), // input wire s_axis_data_tlast
.m_axis_data_tdata(m_axis_data_tdata), // output wire [95 : 0] m_axis_data_tdata
.m_axis_data_tvalid(m_axis_data_tvalid), // output wire m_axis_data_tvalid
.m_axis_data_tready(m_axis_data_tready), // input wire m_axis_data_tready
.m_axis_data_tlast(m_axis_data_tlast), // output wire m_axis_data_tlast
.event_frame_started(event_frame_started), // output wire event_frame_started
.event_tlast_unexpected(event_tlast_unexpected), // output wire event_tlast_unexpected
.event_tlast_missing(event_tlast_missing), // output wire event_tlast_missing
.event_status_channel_halt(event_status_channel_halt), // output wire event_status_channel_halt
.event_data_in_channel_halt(event_data_in_channel_halt), // output wire event_data_in_channel_halt
.event_data_out_channel_halt(event_data_out_channel_halt) // output wire event_data_out_channel_halt
);



initial begin

// Initialize Inputs

aclk = 0;
s_axis_config_tvalid = 0;
s_axis_config_tdata = 0;
s_axis_data_tvalid = 0;
s_axis_data_tdata = 0;
s_axis_data_tlast = 0;
m_axis_data_tready = 0;

// Wait 100 ns for global reset to finish

#150;
m_axis_data_tready = 1;
s_axis_config_tvalid = 1;
//s_axis_config_tdata = 16'b0101100101011011; // FFT desired (and not IFFT
s_axis_config_tdata = 16'b0000000000000111; // FFT desired (and not IFFT

//s_axis_data_tlast = 1;
s_axis_data_tdata = 96'h000000;
s_axis_data_tvalid = 0;



begin
  for(i=0;i<8;i=i+1)
    begin
      #10
      s_axis_data_tvalid <= 1;
      s_axis_data_tdata <= {{24'h000000},mem1_re[i],{24'h000000},mem0_re[i]};
      $display("mem_a[%d] = %h", i, mem0_re[i]);
      //    if(i== 256)
      //    s_axis_data_tlast <= 1;
      //    else
      //    s_axis_data_tlast <= 0;
    end

end

#10;
s_axis_data_tdata = 96'h000000;
s_axis_data_tvalid = 0;
#1000 $finish;
//$stop
end
endmodule
    stimulus0_24bit.dat文件内容如下：
    000000
000001
000002
000003
000004
000005
000006
000007

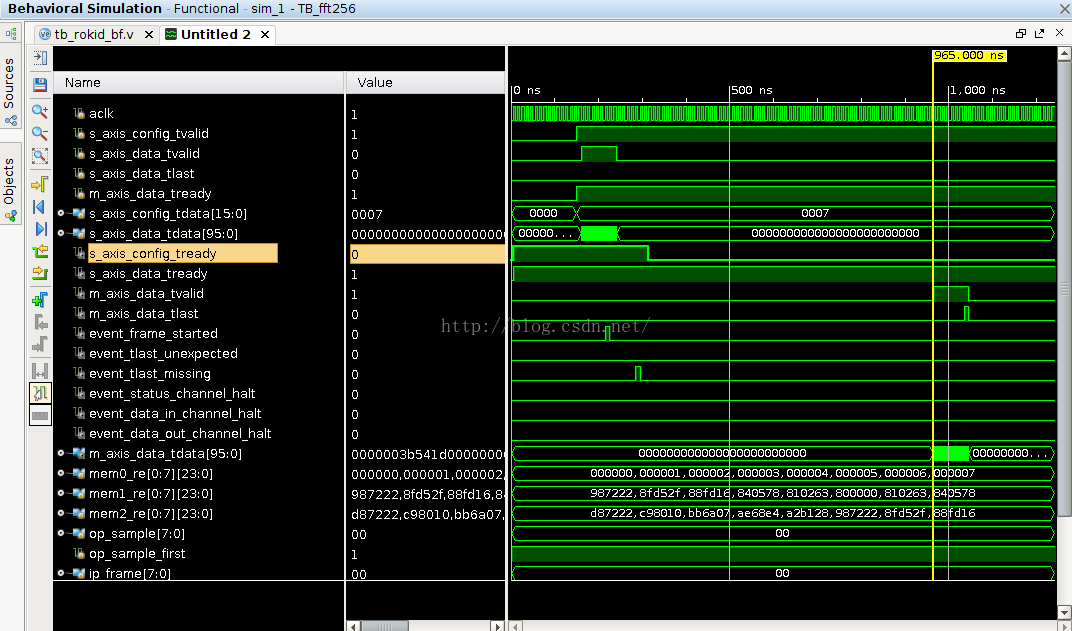

    stimulus1_24bit.dat文件内容随便，这里是两个通道的FFT计算。仿真波形图如下：

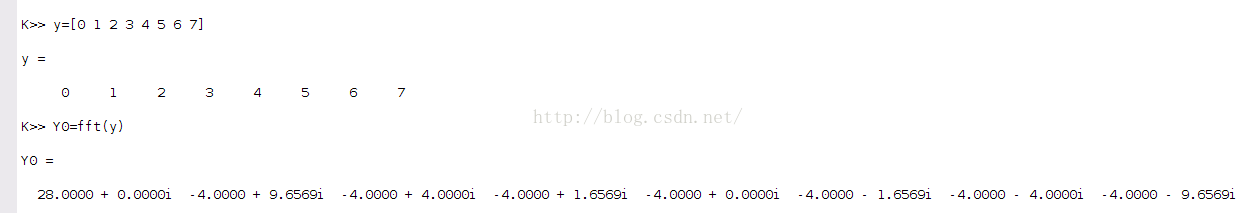

    MATLAB计算所得的FFT结果如下：

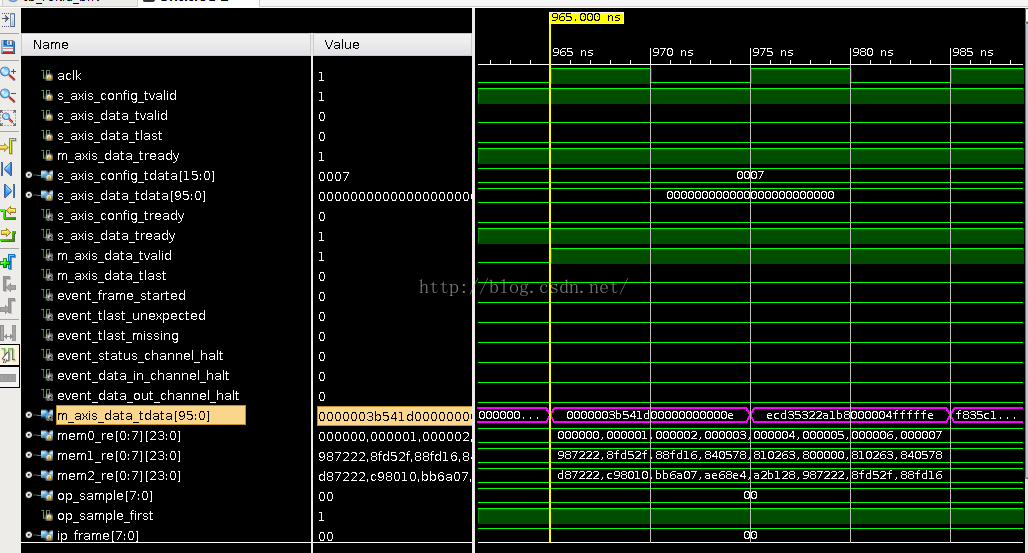

    将FFT结果的放大后得到如下图：

    MATLAB计算的结果是28，而fpga仿真结果是0x00000e为14，0xfffffe为-2；这是因为设置了scaling因子，且scaling因子是2，即28/2=14。
