    PowerDesigner是一款功能非常强大的建模工具软件,足以与Rose比肩,同样是当今最著名的建模软件之一。Rose是专攻UML对象模型的建模工具,之后才向数据库建模发展,而PowerDesigner则与其正好相反,它是以数据库建模起家,后来才发展为一款综合全面的Case工具。

    它有多种建模文件,主要有概念数据据模型(CDM)、逻辑数据模型(LDM)、物理数据模型(PDM)、面向对象模型(OOM)、业务程序模型(BPM)、信息流模型(ILM)、企业架构模型(EAM)等。这里主要给大家讲解数据库ER图建模主要流程,话不多说。

    1、本教程以PowerDesigner 16.5为例,其它版本,基本相似。






    2、打开软件,选择新建模型

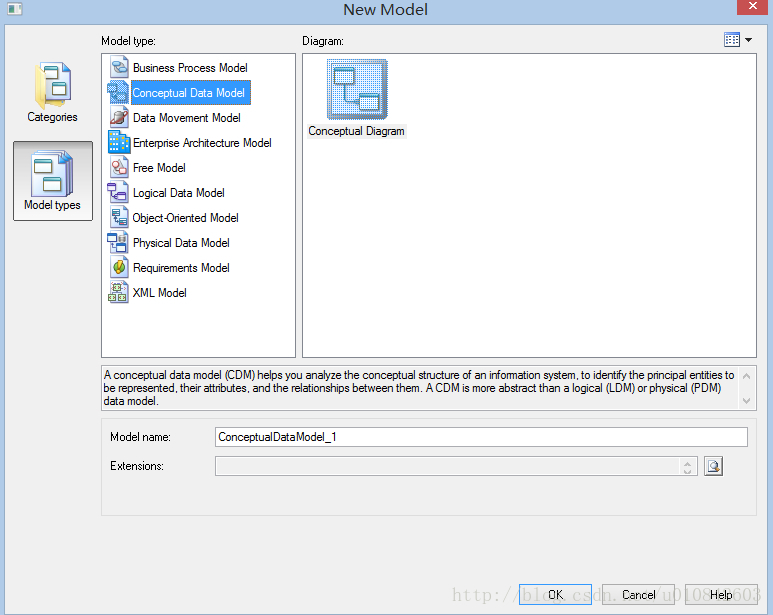

    3、文件类型选择Conceptual Data Mode 中的Conceptual diagram.

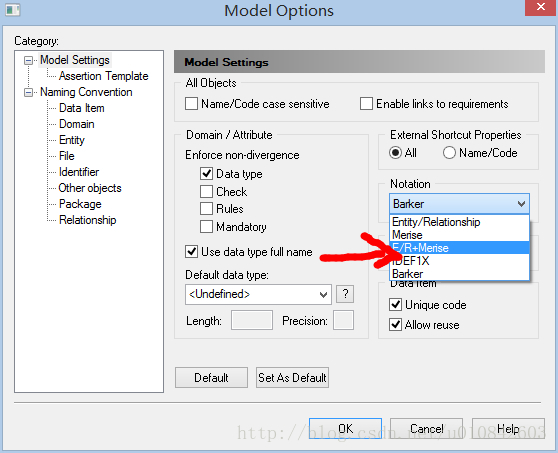

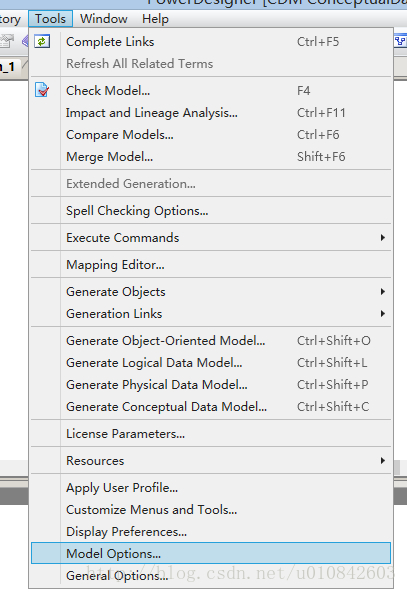

    4、选对工具做出修改,如下图。



    更改前与更改后,工具栏状态中的,association工具由不可选变成可选,此工具用于编辑带属性的关系。

    更改前 更改后

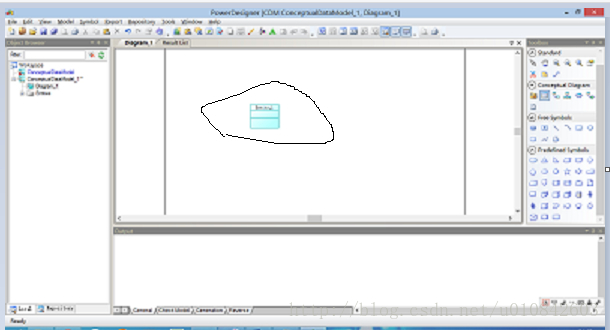

    5、实体建立。

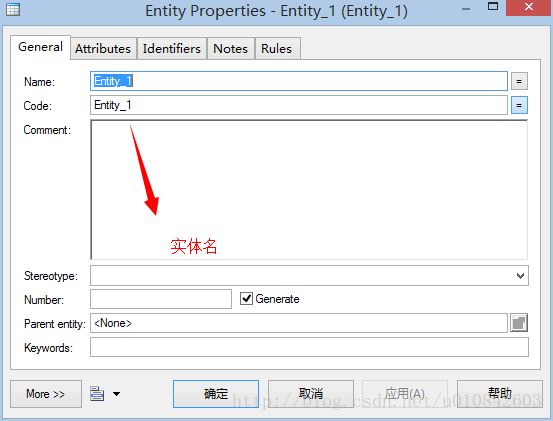

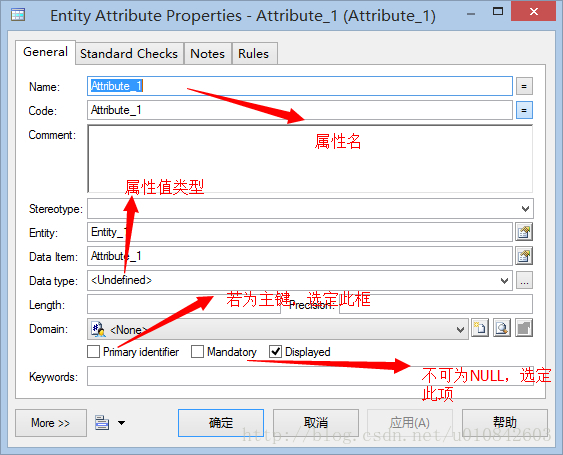

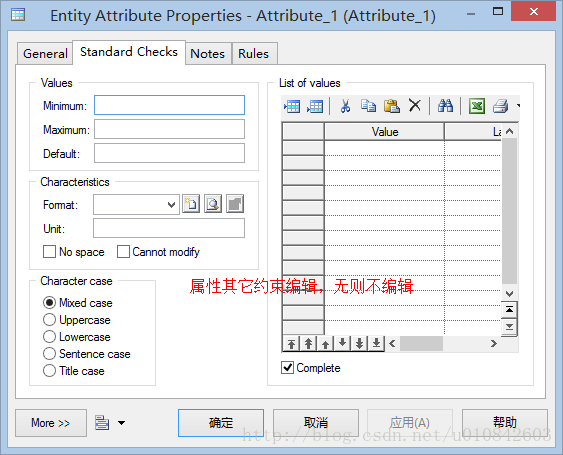

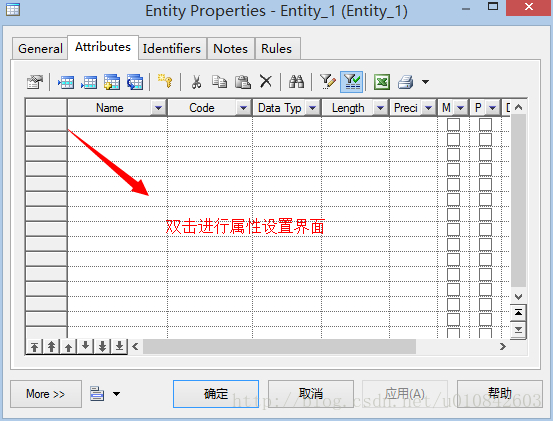

    6. 转为鼠标功具,双击实体,即可对实体进行编辑。

    完成后保存,则实体相应设置完成。

    7、关系。

    a、在两个实体之间建立不带属性关系。流程如下:



    选下工具               鼠标连接两者

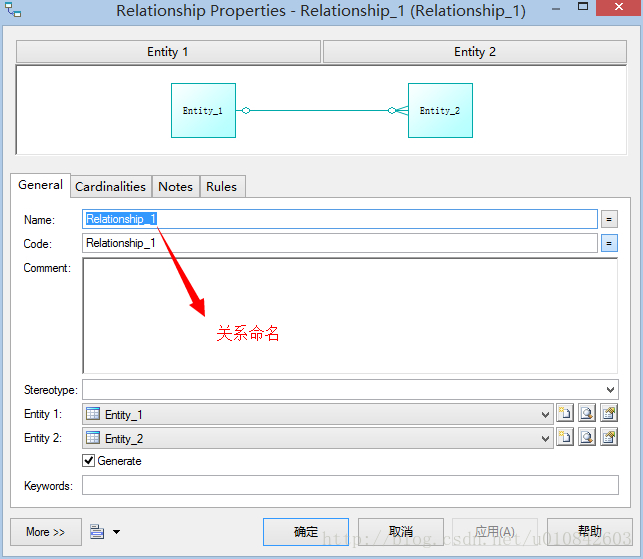

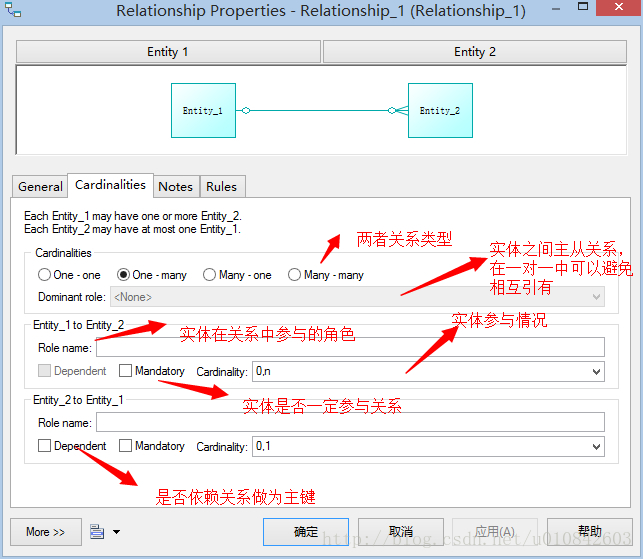

    建立关系后,双击关系,进入关系编辑。

    设置后,无属性的关系统就完成了。

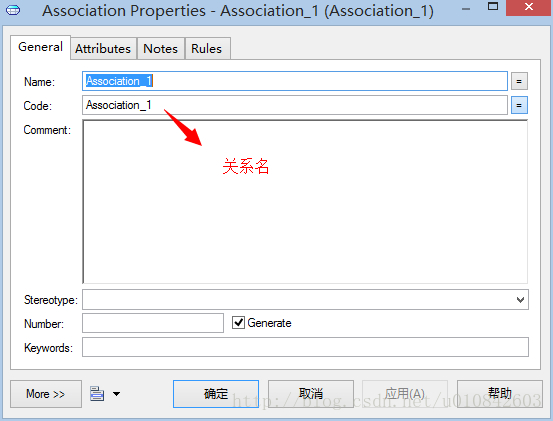

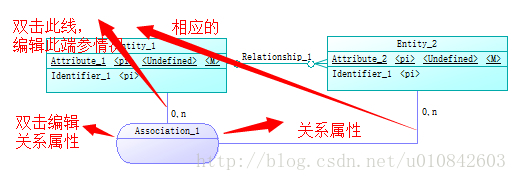

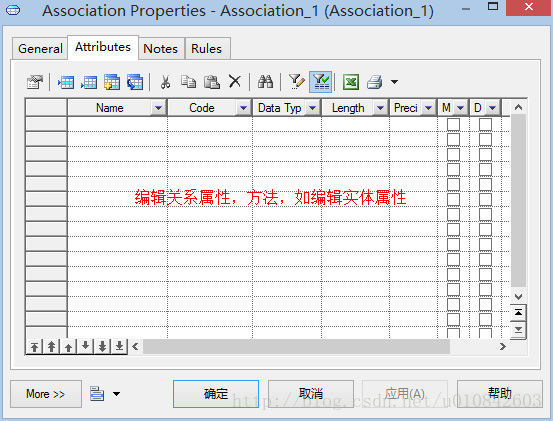

    b、带属性的关系。

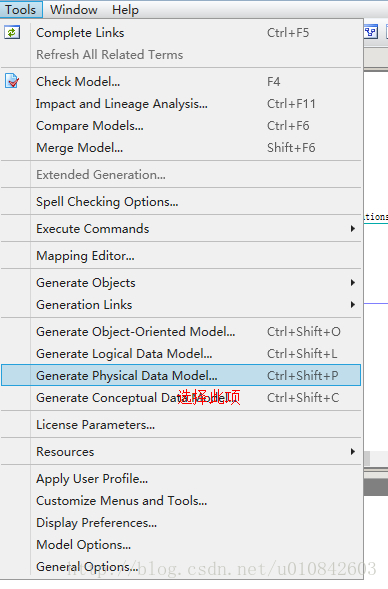

    8、接下来就是生成物理关系了。

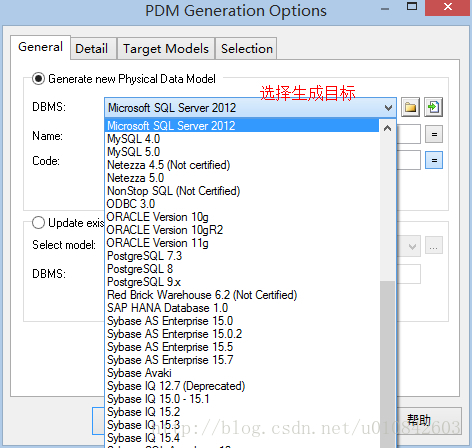

    此处注意:DBMS所选的关系到生成sql的格式,故需要选择想对应的的格式;如:mysql数据库需要选择mysql5.0才能生成对应格式的sql

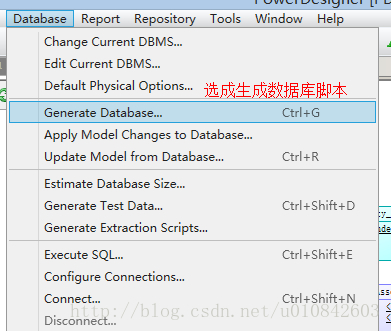

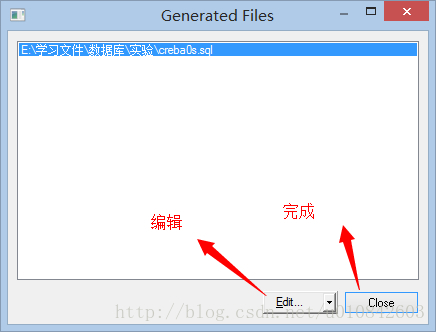

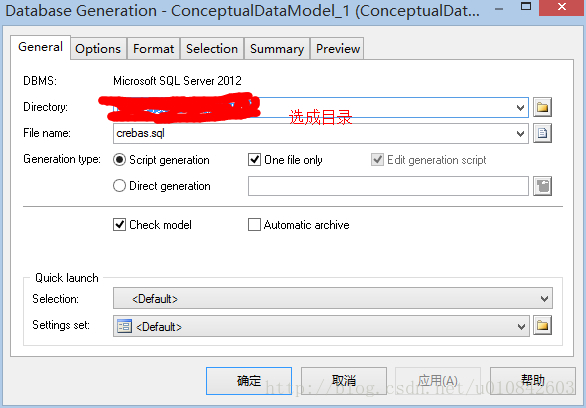

    这样主可以在相应目录查看ER图产生的数据库脚本文件了,把其导入数据库系统,则可以生成相应的表模型了。
