编写Qt Designer自定义控件

一）流程概述

         在使用Qt Designer设计窗体界面时，我们可以使用Widget Box里的窗体控件非常方便的绘制界面，比如拖进去一个按钮，一个文本编辑器等。虽然Qt Designer里的控件可以满足我们大部分的需求，但是有时候，也会产生一些特殊的需要，比如一个输入框，我们要输入的是经纬度，此时就会有两种输入方式，一种是小数形式，一种是度分秒的形式，此时只使用一个简单的LineEdit是无法满足需求的。我们设想构造这样一个输入控件，它可以支持浮点数输入，同时它还具有一个属性，更改这个属性可以使其切换为经纬度输入形式。如果我们的多个窗体上都需要输入经纬度，那么构造这样一个控件，将会非常方便。下面就以此为例，讲解一下如何创建自定义的窗体控件。

        第一步：创建QtDesigner自定义控件工程

         打开Qt Creator,创建一个Qt 设计师自定义控件，如下图所示：

      根据向导提示，创建好工程，这里取名为LogLatEdit，工程目录如下图所示：

        第二步：编译控件工程

        为了淌通整个自定义控件的编写流程，我们先不做任何更改，切换为Release版本，直接编译一下。

        第三步：部署插件

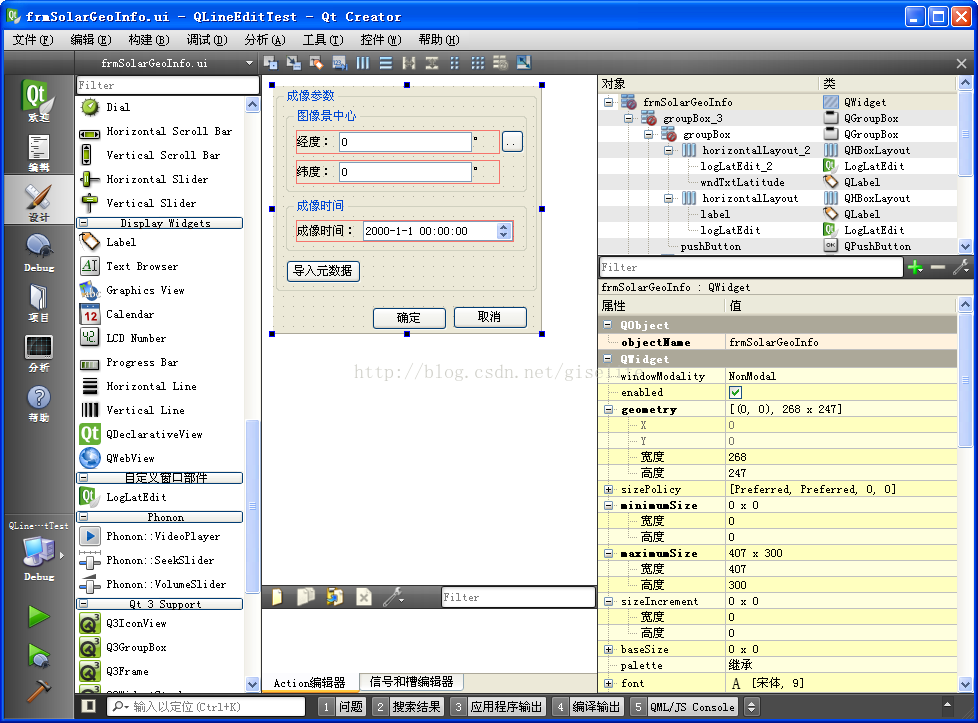

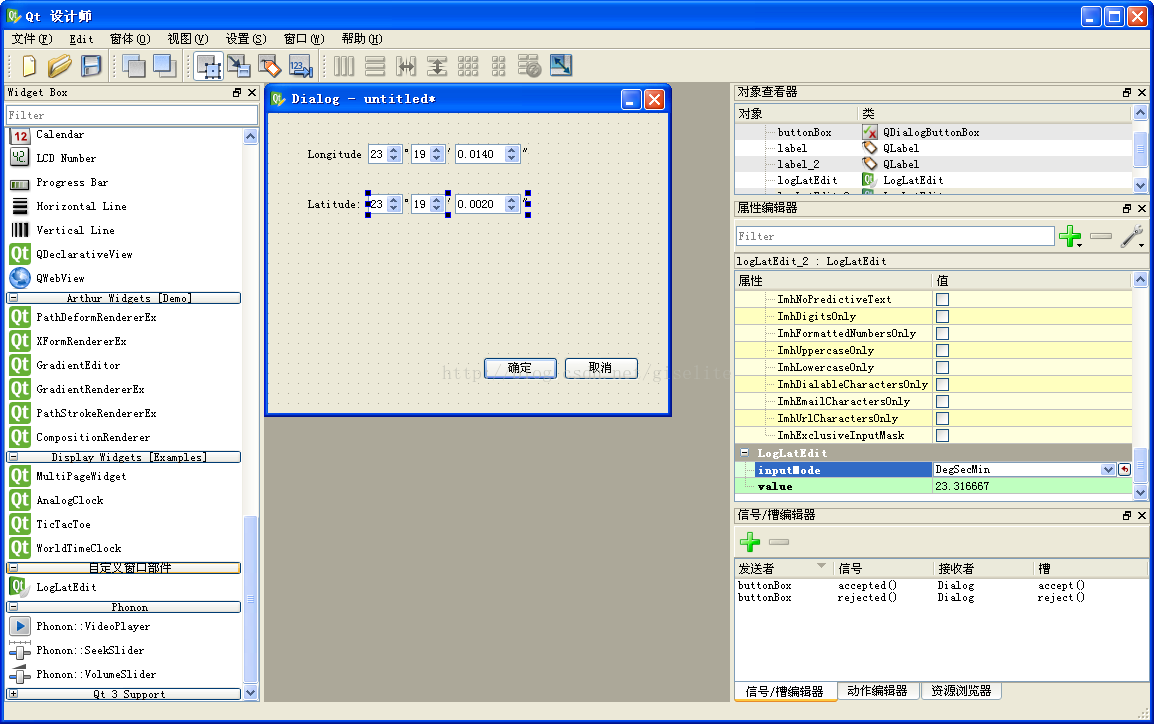

        编译完成后，在输出目录下，将生成的dll文件和lib文件一起拷贝到Qt的插件目录下，以我使用的Qt 4.8.4为例，在Qt 4.8.4的安装目录D:\Qt\4.8.4下，找到plugins目录，在其中找到designer目录，然后把dll和lib放进去，完整路径为：D:\Qt\4.8.4\plugins\designer。之后，启动D:\Qt\4.8.4\bin下的designer.exe，创建一个窗体，此时就会发现在左侧的Widget Box里出现了我们自己的LogLatEdit控件，我们可以像使用其它控件一样，把我们自己的控件拖绘到窗体上，如下图所示：

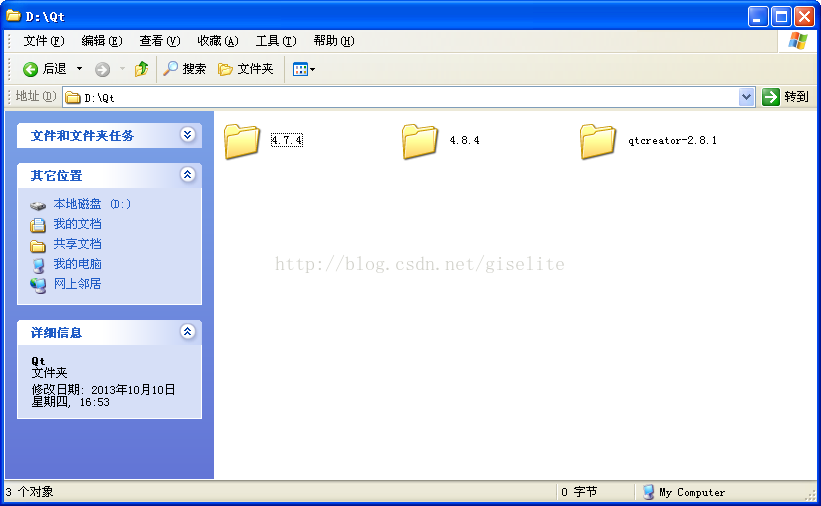

      如果自定义控件没有出现在Widgetbox里，那么此时你可以通过【帮助-关于插件】菜单，打开插件信息对话框，点击刷新按钮，只要你没有忘记把dll和lib文件拷贝到正确的位置，插件都会自动识别并加载。对于其它版本的Qt也一样，比如我自己的电脑里安装了好几个版本的Qt，对于其它版本的Qt，做法也是一样，只需要把插件工程生成的dll和lib文件放置到相应版本的插件目录下去即可。

       到此，我们就理清了如何创建一个自定义控件，并且知道了如何部署、加载并使用自定义控件。下面我们开始编写我们需要的控件，对于只想了解自定义控件开发过程的读者，至此就已经知道如何做了，那么后面的内容您可以略过不读了。

 二）控件界面设计

         既然是控件，就应该有界面，默认生成的控件类只是一个继承了QWidget的类，如下：

#ifndef LOGLATEDIT_H
#define LOGLATEDIT_H

#include <QWidget>

class LogLatEdit : public QWidget
{
    Q_OBJECT
public:
    LogLatEdit(QWidget *parent = 0);
};

#endif

       我们需要的是如下的控件组合：

       该控件在输入浮点型模式下，是上面那样，直接输入以度为单位的浮点数即可，如果经纬度信息不是以度为单位的，此时自己换算的话非常麻烦，因此可以切换为度分秒的输入模式，也就是下面哪种样子。为此，我们需要添加一个LineEidt，两个SpinBox和一个DoubleSpinBox以及一些Label控件。

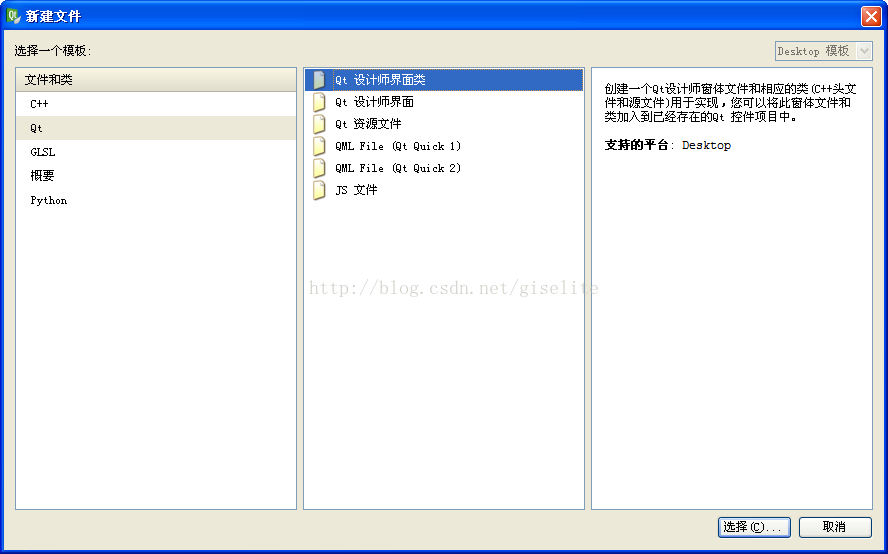

        为了简单起见，我不想自己手动去写这些界面相关的代码，为此我们可以先删掉默认生成的loglatedit.h和loglatedit.cpp文件，这样我们就可以重新使用LogLatEdit这个名称重新新建一个ui类了。右键工程，选择“添加新文件”，使用Qt下的“Qt设计师界面类”模板，创建一个ui类，如下图所示：

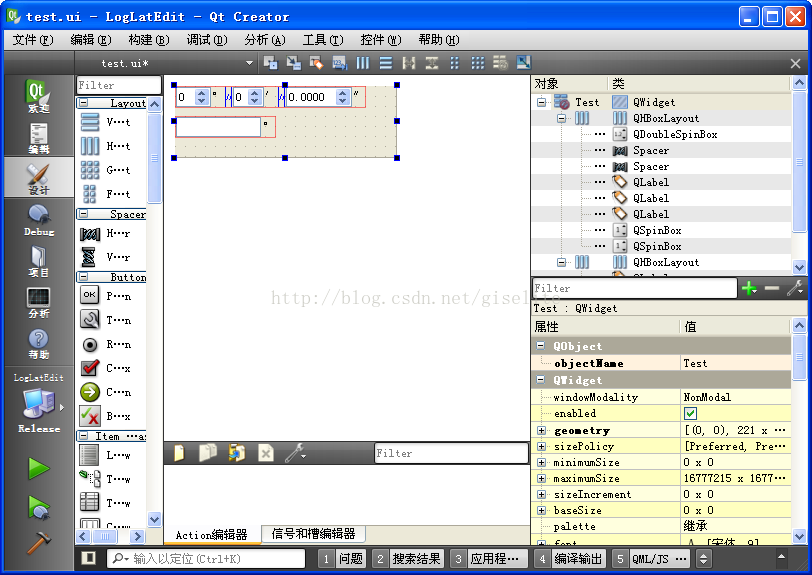

       这个界面类，我们重新命名为我们需要的控件名称LogLatEdit，之后编辑ui文件，调整QWidget的大小，然后绘制控件，如图：

       这里使用了HorizontalLayout控件对控件组合进行分组，为了演示方便，此处将二者拖放开来，最终的控件，实际上是两个水平布局叠加在一起，每次只有一个控件组合可见。

       当然另一个做法也是可行的，那就是不要删除最初默认生成的loglatedit文件，而是把这个新建的ui类命名为别的名字，比如test，在绘制好控件之后，编译一下，然后找到Moc生成的ui_test.h文件，打开该文件，我们把相应的代码拷贝到我们的LogLatEdit控件类中去，然后做适当的修改，比如设定两个控件组合的位置及可见性，以及控件容器QWidget的大小等。这里为了把所有相关的代码都放在一起，便于读者测试，使用的就是这种方式。

       使用ui类的方式比较方便，所有与界面相关的处理都可以在窗体设计器中完成，并且界面与代码分离，这种代码管理模式逻辑清晰，便于管理。不过使用ui类时，如果我们的ui类名称不是默认的LogLatEdit，则需要修改一下插件类中创建插件的代码，主要是修改loglateditplugin.cpp文件里createWidget方法中返回的控件对象。

       经过修改之后我们的经纬度控件的代码如下：

#ifndef LOGLATEDIT_H
#define LOGLATEDIT_H

#include <QWidget>
#include <QtCore/QVariant>
#include <QtGui/QAction>
#include <QtGui/QApplication>
#include <QtGui/QButtonGroup>
#include <QtGui/QDoubleSpinBox>
#include <QtGui/QHBoxLayout>
#include <QtGui/QHeaderView>
#include <QtGui/QLabel>
#include <QtGui/QLineEdit>
#include <QtGui/QSpacerItem>
#include <QtGui/QSpinBox>
#include <QtGui/QWidget>

class LogLatEdit : public QWidget
{
    Q_OBJECT
public:
    LogLatEdit(QWidget *parent = 0);

private:
    QWidget *horizontalLayoutWidget;
    QHBoxLayout *horizontalLayout;
    QSpinBox *spinBox;
    QLabel *label_7;
    QSpinBox *spinBox_2;
    QLabel *label_8;
    QDoubleSpinBox *doubleSpinBox;
    QLabel *label_9;
    QWidget *horizontalLayoutWidget_2;
    QHBoxLayout *horizontalLayout_2;
    QLineEdit *lineEdit;
    QLabel *label_6;
    QSpacerItem *horizontalSpacer;
    QSpacerItem *horizontalSpacer_2;

};

#endif

源文件：

#include "loglatedit.h"

LogLatEdit::LogLatEdit(QWidget *parent) :
    QWidget(parent)
{
    this->resize(160, 22);
    this->setMinimumSize(QSize(160,22)); //限定控件的大小
    this->setMaximumSize(QSize(200,22));
    horizontalLayoutWidget = new QWidget(this);
    horizontalLayoutWidget->setObjectName(QString::fromUtf8("horizontalLayoutWidget"));
    horizontalLayoutWidget->setGeometry(QRect(0, 0, 160, 22));
    horizontalLayout = new QHBoxLayout(horizontalLayoutWidget);
    horizontalLayout->setSpacing(1);
    horizontalLayout->setObjectName(QString::fromUtf8("horizontalLayout"));
    horizontalLayout->setContentsMargins(0, 0, 0, 0);
    spinBox = new QSpinBox(horizontalLayoutWidget);
    spinBox->setObjectName(QString::fromUtf8("spinBox"));
    spinBox->setMinimumSize(QSize(35, 20));
    spinBox->setMaximumSize(QSize(35, 20));
    spinBox->setMaximum(90);

    horizontalLayout->addWidget(spinBox);

    label_7 = new QLabel(horizontalLayoutWidget);
    label_7->setObjectName(QString::fromUtf8("label_7"));
    QSizePolicy sizePolicy(QSizePolicy::Fixed, QSizePolicy::Preferred);
    sizePolicy.setHorizontalStretch(0);
    sizePolicy.setVerticalStretch(0);
    sizePolicy.setHeightForWidth(label_7->sizePolicy().hasHeightForWidth());
    label_7->setSizePolicy(sizePolicy);
    label_7->setMinimumSize(QSize(3, 20));
    label_7->setSizeIncrement(QSize(1, 0));

    horizontalLayout->addWidget(label_7);

    horizontalSpacer = new QSpacerItem(0, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

    horizontalLayout->addItem(horizontalSpacer);

    spinBox_2 = new QSpinBox(horizontalLayoutWidget);
    spinBox_2->setObjectName(QString::fromUtf8("spinBox_2"));
    spinBox_2->setMinimumSize(QSize(35, 20));
    spinBox_2->setMaximumSize(QSize(35, 20));
    spinBox_2->setMaximum(90);

    horizontalLayout->addWidget(spinBox_2);

    label_8 = new QLabel(horizontalLayoutWidget);
    label_8->setObjectName(QString::fromUtf8("label_8"));
    sizePolicy.setHeightForWidth(label_8->sizePolicy().hasHeightForWidth());
    label_8->setSizePolicy(sizePolicy);
    label_8->setMinimumSize(QSize(3, 20));
    label_8->setSizeIncrement(QSize(1, 0));

    horizontalLayout->addWidget(label_8);

    horizontalSpacer_2 = new QSpacerItem(0, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);

    horizontalLayout->addItem(horizontalSpacer_2);

    doubleSpinBox = new QDoubleSpinBox(horizontalLayoutWidget);
    doubleSpinBox->setObjectName(QString::fromUtf8("doubleSpinBox"));
    doubleSpinBox->setMinimumSize(QSize(66, 20));
    doubleSpinBox->setMaximumSize(QSize(66, 20));
    doubleSpinBox->setDecimals(4);
    doubleSpinBox->setMaximum(90);

    horizontalLayout->addWidget(doubleSpinBox);

    label_9 = new QLabel(horizontalLayoutWidget);
    label_9->setObjectName(QString::fromUtf8("label_9"));
    sizePolicy.setHeightForWidth(label_9->sizePolicy().hasHeightForWidth());
    label_9->setSizePolicy(sizePolicy);
    label_9->setMinimumSize(QSize(3, 20));
    label_9->setSizeIncrement(QSize(1, 0));

    horizontalLayout->addWidget(label_9);

    horizontalLayoutWidget_2 = new QWidget(this);
    horizontalLayoutWidget_2->setObjectName(QString::fromUtf8("horizontalLayoutWidget_2"));
    horizontalLayoutWidget_2->setGeometry(QRect(0, 0, 160, 22));
    horizontalLayout_2 = new QHBoxLayout(horizontalLayoutWidget_2);
    horizontalLayout_2->setSpacing(1);
    horizontalLayout_2->setObjectName(QString::fromUtf8("horizontalLayout_2"));
    horizontalLayout_2->setContentsMargins(0, 0, 0, 0);
    lineEdit = new QLineEdit(horizontalLayoutWidget_2);
    lineEdit->setObjectName(QString::fromUtf8("lineEdit"));
    lineEdit->setInputMethodHints(Qt::ImhDigitsOnly|Qt::ImhFormattedNumbersOnly);

    horizontalLayout_2->addWidget(lineEdit);

    label_6 = new QLabel(horizontalLayoutWidget_2);
    label_6->setObjectName(QString::fromUtf8("label_6"));

    horizontalLayout_2->addWidget(label_6);

    label_7->setText(QApplication::translate("LogLatEdit", "\302\260", 0, QApplication::UnicodeUTF8));
    label_8->setText(QApplication::translate("LogLatEdit", "\342\200\262", 0, QApplication::UnicodeUTF8));
    label_9->setText(QApplication::translate("LogLatEdit", "\342\200\263", 0, QApplication::UnicodeUTF8));
    label_6->setText(QApplication::translate("LogLatEdit", "\302\260", 0, QApplication::UnicodeUTF8));

    horizontalLayoutWidget_2->setVisible(false);
    QMetaObject::connectSlotsByName(this);

}

       至此，界面相关的事情就做完了，后面我们需要给这个控件添加两个属性，一个输入模式属性，更改这个属性时，我们的控件可以在两种输入模式下切换，另一个属性就是经纬度值，我们要使其可以设置和返回经纬度值。

三）控件属性函数实现

        窗体控件都有属性，比如QLineEdit就有text属性，另外还有设置属性，比如QLineEdit的readOnly属性。下面就讲解一下如何给自己的控件添加属性的问题。对于我们的经纬度输入控件，它应该具有一个设置属性和一个值属性，我们把设置属性命名为inputMode，把值属性命名为value，先来讲解设置属性inputMode。

       对于inputMode属性，它应该是一个枚举值，分别对应控件的两种状态，即浮点输入模式和经纬度输入模式，因此这个类型应该定义为枚举型。另外对于Qt的控件类，如何声明属性，我们可以参考Qt的源代码，比如D:\Qt\4.8.4\src\gui\widgets目录下QMainWindow的定义，我们可以仿照其做法，实现输入模式属性，这里不多做解释，直接给出代码：

class LogLatEdit : public QWidget
{
    Q_OBJECT

    Q_ENUMS(InputMode)
    Q_PROPERTY(InputMode inputMode READ inputMode WRITE setInputMode)
    Q_PROPERTY(float value READ value WRITE setValue)
public:
    LogLatEdit(QWidget *parent = 0);

    enum InputMode
    {
        Float,      //float number mode
        DegSecMin   //Degree second minute mode
    };
    InputMode inputMode()const;
void setInputMode(const InputMode mode);

    double value() const;
void setValue(const double val);
    //其余略
};

       仿照QMainWindow的DockOptions属性和iconSize属性，我们实现我们的inputMode和value属性。这里注意一下使用Q_PROPERTY宏声明属性的方法，用法很简单，不多解释。下面是对应属性的实现代码：

LogLatEdit::InputMode LogLatEdit::inputMode() const
{
    return m_Mode;
}


void LogLatEdit::setInputMode(const InputMode mode)
{
    double val = this->value();
    if(mode==DegSecMin)
    {
        horizontalLayoutWidget->setVisible(true);
        horizontalLayoutWidget_2->setVisible(false);
    }
    else
    {
        horizontalLayoutWidget->setVisible(false);
        horizontalLayoutWidget_2->setVisible(true);
    }
    m_Mode = mode;
    this->setValue(val);
}


double LogLatEdit::value() const
{
    if(this->inputMode()==Float)
    {
        return this->lineEdit->text().toDouble();
    }
    else
    {
        double val = 0;
        val = this->spinBox->value() +
                double(this->spinBox_2->value())/60.0 +
                this->doubleSpinBox->value()/3600.0;
        return val;
    }
}

void LogLatEdit::setValue(const double val)
{
    m_Value = val;
    if(this->inputMode()==Float)
    {
        this->lineEdit->setText(tr("%1").arg(val));
    }
    else
    {
        this->spinBox->setValue(int(val));
        this->spinBox_2->setValue(int((val-int(val))*60));
        this->doubleSpinBox->setValue(((val-int(val))*60-int((val-int(val))*60)));
    }
}
