OpenCV_Python —— （8）图像梯度

I是图像像素的值(如：RGB值)
一阶导数：
x的梯度：Gx = I(x+1,y)-I(x,y)
y的梯度：Gy = I(x,y+1)-I(x,y)

二阶导数：
x的梯度：I(x+1,y)+I(x-1,y)-2I(x,y)
y的梯度：I(x,y+1)+I(x,y-1)-2I(x,y)
OpenCV 提供了三种不同的梯度滤波器，或者说高通滤波器： Sobel，Scharr 和 Laplacian。Sobel， Scharr 其实就是求一阶或二阶导数。 Scharr 是对 Sobel的优化。Laplacian 是求二阶导数。
梯度大小和方向的公式为：

[G=sqrt{(G_x^2+G_y^2 )} ]

[ heta=tan^{-1}(frac{G_x}{G_y}) ]

梯度的方向一般总是与边界垂直。梯度方向被归为四类：垂直，水平，和两个对角线。

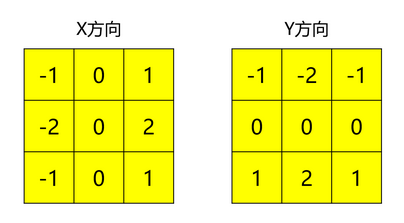

Sobel算子和Scharr算子：

Sobel 算子是高斯平滑与微分操作的结合体，所以它的抗噪声能力很好。你可以设定求导的方向（xorder 或 yorder）。还可以设定使用的卷积核的大小（ksize）。

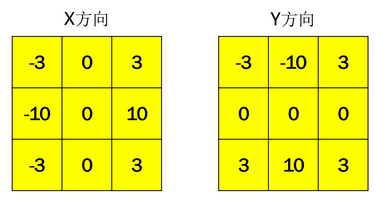

如果 ksize=-1，会使用 3x3 的 Scharr 滤波器，它的的效果要比 3x3 的 Sobel 滤波器好（而且速度相同，所以在使用 3x3 滤波器时应该尽量使用 Scharr 滤波器）。 3x3 的 Scharr 滤波器卷积核如下：

Laplacian算子：

拉普拉斯算子使用的卷积核：

def gradient(image):
    image = cv2.cvtColor(image, cv2.COLOR_RGB2GRAY)
    # cv2.CV_64F输出图像的深度(数据类型)，64位float类型，因为梯度可能是正也可能是负
    laplacian = cv2.Laplacian(image, cv2.CV_64F)
    # 1, 0表示在x方向求一阶导数，最大可以求2阶导数(把1，0改成2，0即可)
    sobelx = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)
    # 0, 1表示在y方向求一阶导数，最大可以求2阶导数
    sobely = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)

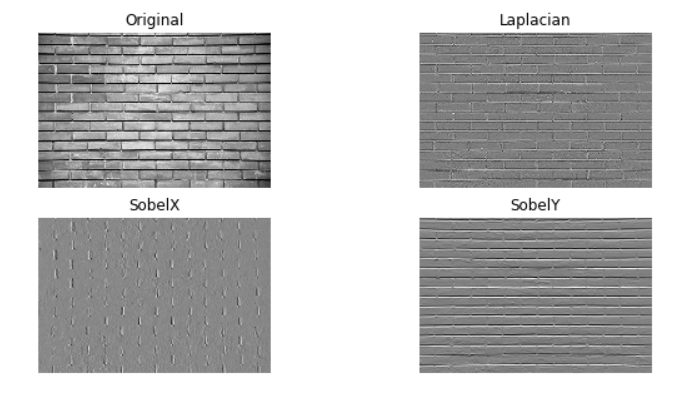

    titles = ['Original', 'Laplacian', 'SobelX', 'SobelY']
    images = [image,laplacian,sobelx,sobely]
    plt.figure(figsize=(10,5))
    for i in range(4):
        plt.subplot(2,2,i+1)
        plt.imshow(images[i],'gray')
        plt.title(titles[i])
        plt.axis('off')
    plt.show()
