数据流图的做法其实很简单,题的类型有很多,但是万变不离其宗,我们先看一下考试的类型:
1.确定实体(数据源)名称
2.确定数据文件(数据存储)的名称
3.确定加工的名称
4,.找出缺少的数据流
其实,这就是在考查,数据流图的画法. 也就是说,根据题中系统的系列描述,能够画出数据流图,那么,这题能拿满分就是板上钉钉的事儿.
首先看一下一般流程图的画法
(1)首先画系统的输入输出，即先画顶层数据流图。顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。
(2)画系统内部，即画下层数据流图。不再分解的加工称为基本加工。一般将层号从0开始编号，采用自顶向下，由外向内的原则。画0层数据流图时，分解顶层流图的系统为若干子系统，决定每个子系统间的数据接口和活动关系。
还有一些注意事项
①命名。
②画数据流而不是控制流。数据流反映系统“做什么”，不反映“如何做”，因此箭头上的数据流名称只能是名词或名词短语，整个图中不反映加工的执行顺序。
③一般不画物质流。数据流反映能用计算机处理的数据，并不是实物，因此对目标系统的数据流图一般不要画物质流。
④每个加工至少有一个输入数据流和一个输出数据流，反映出此加工数据的来源与加工的结果。
⑤编号。如果一张数据流图中的某个加工分解成另一张数据流图时，则上层图为父图，直接下层图为子图。子图及其所有的加工都应编号。
⑥父图与子图的平衡。子图的输入输出数据流同父图相应加工的输入输出数据流必须一致，此即父图与子图的平衡。
⑦局部数据存储。当某层数据流图中的数据存储不是父图中相应加工的外部接口，而只是本图中某些加工之间的数据接口，则称这些数据存储为局部数据存储。
⑧提高数据流图的易懂性。注意合理分解，要把一个加工分解成几个功能相对独立的子加工，这样可以减少加工之间输入、输出数据流的数目，增加数据流图的可理解性。
那用一下逆向思维,我们就可以推得一些做题技巧:

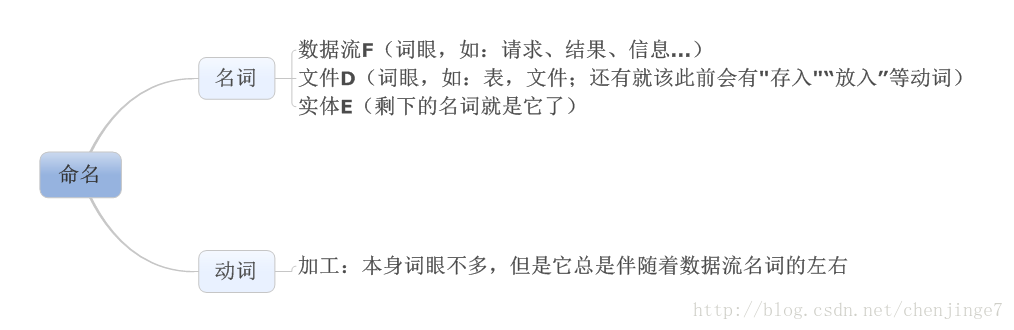

1.首先你能确定一些图中的一些命名的词（题中，数据流为F1，F2...文件为D1，D2...实体为E1，E2...）
2.根据题中给出的数据流，给找出的词对号入座
很简单吧，其实设置的这些题型，也是画图的时候我们常犯的错误：
1,只有输入而无输出
2.只有输出而没有输入
3.输入的数据流无法通过加工产生输出流 对应错误
4,.输入的数据流与输出的数据流名称相同
ps:相信大家还有更多的好方法，留言相互交流吧!
