  • 同步FIFO设计及仿真

    主函数:

    module SYNC_fifo#
    (
    parameter DATA_WIDTH =8,
    parameter ADDR_WIDTH =4
    )
    (
    input clk,
    input rst_n,
    input rd_en,
    input wr_en,
    input[DATA_WIDTH-1:0] din,
    output reg[DATA_WIDTH-1:0] dout,
    output wire full,
    output wire empty,
    output reg[ADDR_WIDTH:0] status_cnt
    );

    parameter DATA_DEPTH=16;

    //address pointer
    always@(posedge clk or negedge rst_n)
    if(~rst_n)
    status_cnt<={(ADDR_WIDTH+1'b1){1'b0}};
    else if(rd_en&~empty)
    status_cnt<=status_cnt-1'b1;
    else if(wr_en&~full)
    status_cnt<=status_cnt+1'b1;

    assign full = status_cnt==DATA_DEPTH;
    assign empty = status_cnt==0;

    //write counter
    reg [ADDR_WIDTH-1:0] wcnt;

    always@(posedge clk or negedge rst_n)
    if(~rst_n)
    wcnt<=0;
    else if(wr_en&&~full)
    wcnt<=wcnt+1'b1;

    /* write control module */
    reg [DATA_WIDTH-1:0]mem[DATA_DEPTH-1:0];

    integer i;
    always@(posedge clk or negedge rst_n)
    if(~rst_n) begin
    for(i=0;i<(DATA_DEPTH);i=i+1)
    mem[i]<=0;
    end
    else if(wr_en&~full)
    mem[wcnt]<=din;

    //read counter
    reg [ADDR_WIDTH-1:0] rcnt;

    always@(posedge clk or negedge rst_n)
    if(~rst_n)
    rcnt<=0;
    else if(rd_en&&~empty)
    rcnt<=1'b1+rcnt;

    /* read control module */
    always@(posedge clk or negedge rst_n)
    if(~rst_n)
    dout<={DATA_WIDTH{1'b1}};
    else if(rd_en&&~empty)
    dout<=mem[rcnt];

    endmodule

    仿真:

    `timescale 1ns/1ns
    module fifo_tb;

    reg clk;
    reg rst_n;
    reg rd_en;
    reg wr_en;
    reg[7:0] din;
    wire[7:0] dout;
    wire full,empty;


    SYNC_fifo fifo(
    .clk(clk),
    .rst_n(rst_n),
    .rd_en(rd_en),
    .wr_en(wr_en),
    .din(din),
    .dout(dout),
    .full(full),
    .empty(empty)
    );

    //generate clock
    initial begin
    clk=0;
    forever #10 clk=~clk;
    end

    initial begin
    rst_n=0;
    din=16'd0;
    rd_en=0;
    wr_en=0;
    #20;
    rst_n=1;
    #20;
    wr(0); wr(1); wr(2); wr(3); wr(4); wr(5); wr(6); wr(7);
    wr(8); wr(9); wr(10); wr(11); wr(12); wr(13); wr(14); wr(15);
    #20;
    rd;
    #20;
    // $finish;
    end

    initial begin
    $vcdpluson();
    end

    //initial begin
    //$fsdbDumpfile("fifo.fsdb");
    //$fsdbDumpvars(0,fifo_tb);
    //end

    task wr;
    input[3:0] i;
    begin
    wr_en=1'b1;
    din=i;
    #20;
    wr_en=1'b0;
    end
    endtask

    task rd;
    begin
    rd_en=1'b1;
    #(20*17);
    rd_en=1'b0;
    end
    endtask

    endmodule

    同步fifo设计的核心在于full与empty信号的控制,结合网上发布的部分verilog代码,虽然可以完成读写操作,但是存在部分问题,就是最后一个数据的读取问题,该问题的导致是因为full与empty信号的控制失误。

    Target

    设计一个小型distributed FIFO(数据位宽8,地址位宽4,深度16),类型为FWFT(即读数据与读取信号同周期输出),该FIFO使用FPGA内部的LUT资源,不使用FPGA内部的Block memory资源(因为比较小,所以不使用容量较大的BRAM)。

    此外,为了练习VCS、VERDI软件操作,熟悉波形dump、Coverage check,对代码进行检测。

    对代码进行波形加载、对覆盖率能行检测,使用Verdi进行debug

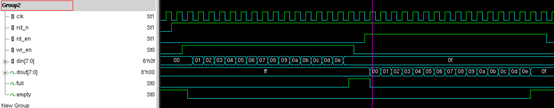

    DVE记录波形

    在编译时打开vcdpluson选项($vcdpluson()),在编译脚本中设置生成的vpd文件名。

    vpd是Synopsys公司VCS DVE支持的波形文件,可以使用$vcdpluson()产生。

    在指令中设置生成的vpd文件名: VPD_NAME=+vpdname+${OUTPUT}.vpd

    在编译时打开-debug_all选项,同时打开VPD_NAME开关,存储编译生成的.vpd波形文件,其实此时生成的.vpd文件仅为一个空文件。

    在运行仿真即运行生成的二进制可执行文件时,打开VPD_NAME选项,此时生成的.vpd文件中包含波形信息。

    打开vpd文件有两种方式:

    第一种:先打开dve(dve &),之后在dve中打开.vpd文件

    第二种:直接打开,dve -vpd ${OUTPUT}.vpd &

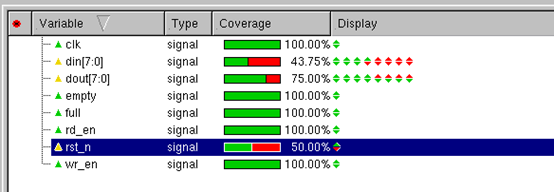

    覆盖率检测

    代码质量的标准,在编译时打开行、状态、条件、翻转、分支统计选项,并设置保存覆盖率统计文件的文件夹,还可以设置包含覆盖覆盖率信息的文件名:

    CM=-cm line+fsm+cond+tgl+tgl

    CM_DIR=-cm_dir {OUTPUT}.vdb

    CM_NAME=-cm_name BaseFPGA

    上述语句分别设置覆盖率文件的统计信息、文件目录、文件名

    在编译和运行时打开上述选项,之后通过DVE查看覆盖率信息:

    dve -covdir {OUTPUT}.vdb &



    Verdi波形加载

    verdi波形加载需要使用.fsdb文件,生成.fsdb文件有两种方式.

    一种是在.v文件中嵌入函数:

    $fsdbDumpfile(“xxx.fsdb”);  //指定生成的fsdb文件名字

    $fsdbDumpvars(0,top);         //指定Dump波形层次,需要注意top没有.v后缀

    另一种方式是调用-ucil/tcl接口,在脚本中进行设置:

    在编译时打开Verdi偏移选项,在仿真时调用ucli接口对波形进行Dump。

    需要注意的是在仿真时需要设置+fsdb+autoflush即自动将波形转存到.fsdb文件中。
