转---Activiti工作流demo

前几篇对Activiti工作流进行了介绍，并讲解了其环境配置。本篇将会用一个demo来展示Activiti工作流具体的体现，直接上干货。

一、demo业务分析

       以HelloWorld程序为例。

      首先说一下业务流程，员工张三提交了一个申请，然后由部门经理李四审核，审核通过后再由总经理王五审核，通过则张三申请成功。接下来用Actitivi工作流来实现业务。

二、新建项目

        首先新建一个Activiti项目，目录结构如下。



三、画流程图

        在diagrams下新建一个Activiti Diagram：右击diagrams->new->others->Activiti Diagram

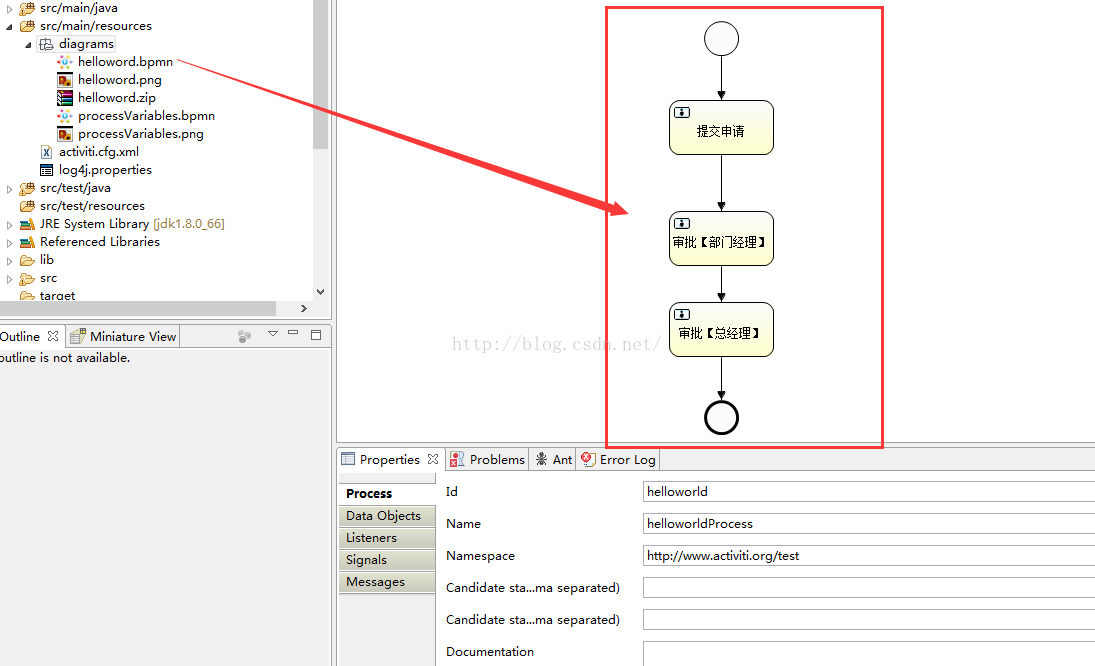

        然后画流程图：

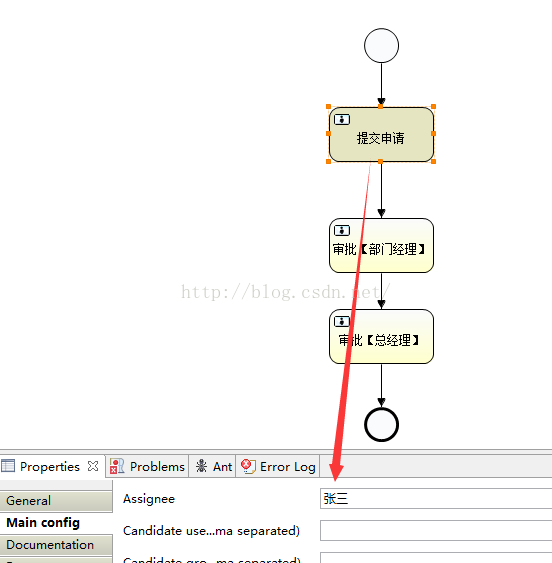

         指派各活动节点的分派人：分别为张三，李四，王五。

四、配置环境

        引jar包，建数据库建表，配置日志文件，参考上篇博文《Activiti工作流的环境配置》

五、新建HelloWorld类

        配置好环境后，新建HelloWorld类，代码如下。

<span style="font-size:18px;">package cn.itcast.a_helloworld;


import java.util.List;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

public class HelloWorld {

    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

    /**部署流程定义*/
    @Test
    public void deploymentProcessDefinition(){
        Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
            .createDeployment() //创建一个部署对象
            .name("helloworld入门程序")//添加部署的名称
            .addClasspathResource("diagrams/helloword.bpmn")//从classpath的资源中加载，一次只能加载一个文件
            .addClasspathResource("diagrams/helloword.png")//从classpath的资源中加载，一次只能加载一个文件
            .deploy(); //完成部署
        System.out.println("部署ID:"+deployment.getId());  //1
        System.out.println("部署名称"+deployment.getName()); //helloworld入门程序

    }

    /**启动流程实例**/
    @Test
    public void startProcessInstance(){
        //流程定义的key
        String processDefinitionKey ="helloworld";
        ProcessInstance pi = processEngine.getRuntimeService()//与正在执行   的流程实例和执行对象相关的Service
                        .startProcessInstanceByKey(processDefinitionKey);  //使用流程定义的key启动流程实例,key对应helloworld.bpmn文件中id的属性值，使用key值启动，默认是按照最新版本的流程定义启动
        System.out.println("流程实例ID:"+pi.getId());
        System.out.println("流程定义ID:"+pi.getProcessDefinitionId());
    }

    /**查询当前人的个人任务*/
    @Test
    public void findMyPersonalTask(){
        String assignee = "张三";
         List<Task> list = processEngine.getTaskService()//与正在执行的任务管理相关的Service
                        .createTaskQuery()//创建任务查询
                        .taskAssignee(assignee)//指定个人任查询，指定办理人
                        .list();
        if(list!=null && list.size()>0){
            for(Task task:list){
                System.out.println("任务ID:"+task.getId());
                System.out.println("任务名称:"+task.getName());
                System.out.println("任务的创建时间:"+task.getCreateTime());
                System.out.println("任务的办理人:"+task.getAssignee());
                System.out.println("流程实例ID:"+task.getProcessInstanceId());
                System.out.println("执行对象ID:"+task.getExecutionId());
                System.out.println("流程定义ID:"+task.getProcessDefinitionId());
                System.out.println("############################################");
            }
        }
    }

    /**完成我的任务*/
    @Test
    public void completeMyPersonalTask(){
        //任务ID
        String taskId = "11402";
        processEngine.getTaskService()//与正在执行的任务管理相关的Service
                        .complete(taskId);
        System.out.println("完成任务：任务ID:"+taskId);
    }
}
</span>

        分开来讲：

1、部署流程定义

<span style="font-size:18px;">    /**部署流程定义*/
    @Test
    public void deploymentProcessDefinition(){
        Deployment deployment = processEngine.getRepositoryService()//与流程定义和部署对象相关的Service
            .createDeployment() //创建一个部署对象
            .name("helloworld入门程序")//添加部署的名称
            .addClasspathResource("diagrams/helloword.bpmn")//从classpath的资源中加载，一次只能加载一个文件
            .addClasspathResource("diagrams/helloword.png")//从classpath的资源中加载，一次只能加载一个文件
            .deploy(); //完成部署
        System.out.println("部署ID:"+deployment.getId()); //1
        System.out.println("部署名称"+deployment.getName()); //helloworld入门程序

</span>

       执行完后，4张表中的数据：

      1）act_re_deployment （部署信息表）

      2）act_re_procdef（流程定义数据表）

      3）act_ge_bytearray（二进制数组表）

       4）act_ge_property（属性数据表）

2、启动流程实例

<span style="font-size:18px;">/**启动流程实例**/
    @Test
    public void startProcessInstance(){
        //流程定义的key
        String processDefinitionKey ="helloworld";
        ProcessInstance pi = processEngine.getRuntimeService()//与正在执行   的流程实例和执行对象相关的Service
                        .startProcessInstanceByKey(processDefinitionKey);  //使用流程定义的key启动流程实例,key对应helloworld.bpmn文件中id的属性值，使用key值启动，默认是按照最新版本的流程定义启动
        System.out.println("流程实例ID:"+pi.getId());//流程实例ID   101
        System.out.println("流程定义ID:"+pi.getProcessDefinitionId());//流程定义ID
    }</span>

           执行完后四张表中的数据：

         1）act_ru_execution（运行时流程执行实例表）

         2）act_ru_task（运行时任务节点表）

         3）act_identitylink（运行时流程人员表）

         4）act_hi_taskinst（历史任务实例表）

         5）act_hi_procinst（历史流程实例表）

         6）act_hi_identitylink（历史流程人员表）



         7）act_hi_actinst（历史节点表）

         8）act_ge_property

         从上图中可以看出变化，next.dbid的VALUE_值由原来的101变为201，REV_由原来的2变为3。



3、查询当前人的个人任务

<span style="font-size:18px;">/**查询当前人的个人任务*/
    @Test
    public void findMyPersonalTask(){
        String assignee = "张三";
         List<Task> list = processEngine.getTaskService()//与正在执行的任务管理相关的Service
                        .createTaskQuery()//创建任务查询
                        .taskAssignee(assignee)//指定个人任查询，指定办理人
                        .list();
        if(list!=null && list.size()>0){
            for(Task task:list){
                System.out.println("任务ID:"+task.getId());
                System.out.println("任务名称:"+task.getName());
                System.out.println("任务的创建时间:"+task.getCreateTime());
                System.out.println("任务的办理人:"+task.getAssignee());
                System.out.println("流程实例ID:"+task.getProcessInstanceId());
                System.out.println("执行对象ID:"+task.getExecutionId());
                System.out.println("流程定义ID:"+task.getProcessDefinitionId());
                System.out.println("############################################");
            }
        }
    }</span>

        执行完后，能够从运行时任务节点表中查询出相关的信息并显示出来。与上面同理，act_ge_property的两个值分别又变了。



4、完成我的任务

<span style="font-size:18px;">    /**完成我的任务*/
    @Test
    public void completeMyPersonalTask(){
        //任务ID
        String taskId = "104";//运行时任务ID
        processEngine.getTaskService()//与正在执行的任务管理相关的Service
                        .complete(taskId);
        System.out.println("完成任务：任务ID:"+taskId);
    }</span>

        执行完后，表的变化。

       1）act_ru_task

       从上表中可以看出完成张三的任务后，张三的任务消失，李四的任务显示在表中。

        2）act_ru_identitylink

      从上表中可以看出多了一条李四的用户数据。

      3）act_hi_actinst

        从上表中可以看出多了一条李四的节点数据。

        同理act_hi_identitylink也会多一条李四的用户数据， ac_hi_taskinst多一条李四的任务数据。

        然后完成李四的任务，到王五同理；完成王五的任务后张三申请成功，同理，但是运行时表的数据会全部清除，act_hi_procinst的结束相关字段会更新。至此，整个申请结束。

        这是Activiti工作流的一个小demo，大家可以参照着实践一下。下面是本demo及更多demo源码下载的地址：http://download.csdn.net/detail/u013037201/9559857
