testbench——双向端口的仿真

双向端口（inout）可以通过引脚复用来节省引脚。

在控制信号控制下，inout既可作为输入input也可作为输出output，因此对其仿真描述不当可能会引起仿真错误。当然，不只在testbench中，在程序中对inout口一般也是要做特殊处理的。

testbench：

`timescale 1ns / 1ps

////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date:   12:01:57 07/11/2017
// Design Name:   work
// Module Name:   C:/Users/gao/Desktop/isetest/work/testbench.v
// Project Name:  work
// Target Device:
// Tool versions:
// Description:
//
// Verilog Test Fixture created by ISE for module: work
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
////////////////////////////////////////////////////////////////////////////////

module testbench;

	// Inputs
	reg clk;
	reg rst;

	// Outputs
	wire inout_vld;

	// Bidirs
	wire [3:0] inout_data;

	reg [3:0] data_in;


	initial begin
		clk = 0;
		forever #5 clk = ~clk;
	end

	initial begin
		rst = 0;
		#7 rst = 1;
		#16 rst = 0;
	end

	always @(posedge clk or posedge rst) begin
		if (rst) begin
			// reset
			data_in <= 0;
		end
		else begin
			data_in <= data_in + 1;
		end
	end

	assign inout_data = inout_vld ? 4'bzzzz : data_in;

	// Instantiate the Unit Under Test (UUT)
	work uut (
		.clk(clk),
		.rst(rst),
		.inout_data(inout_data),
		.inout_vld(inout_vld)
	);


endmodule

其中wire [3:0]inout_data用来连接inout口，inout_vld为模块输出，用以标志当前模块数据为输入（inout_vld == 0）还是输出（inout == 1）。

当为输出时（inout == 1），inout_data强制为16'bzzzz，此时与模块输出线与得到值为模块的输出值；当为输入时（inout == 0），inout_data连接寄存器，驱动模块端口。

在模块中的inout口做相似处理。

work:

`timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
// Company:
// Engineer:
//
// Create Date:    11:42:10 07/11/2017
// Design Name:
// Module Name:    work
// Project Name:
// Target Devices:
// Tool versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//////////////////////////////////////////////////////////////////////////////////
module work(
	clk
	,rst
	,inout_data
	,inout_vld
    );
input  clk, rst;
inout  [3:0]inout_data;
output inout_vld;

reg [3:0]counter;
always @(posedge clk or posedge rst) begin
	if (rst) begin
		// reset
		counter <= 0;
	end
	else begin
		counter <= counter + 1;
	end
end

reg inout_vld; //0->in 1->out
always @(posedge clk or posedge rst) begin
	if (rst) begin
		// reset
		inout_vld <= 0;
	end
	else if (counter == 4'b1111) begin
		inout_vld <= !inout_vld;
	end
	else begin
		inout_vld <= inout_vld;
	end
end

reg [3:0]data_out;
always @(posedge clk or posedge rst) begin
	if (rst) begin
		// reset
		data_out <= 4;
	end
	else begin
		data_out <= data_out - 1;
	end
end

assign inout_data = inout_vld ? data_out : 4'bzzzz;

endmodule

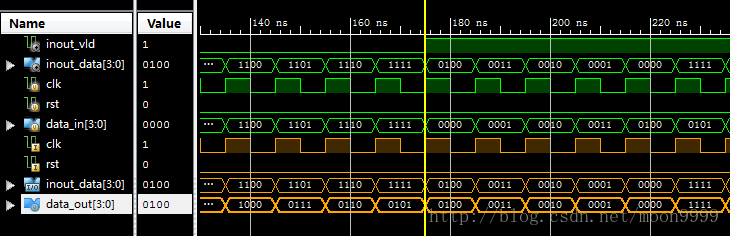

最后得到波形如下：

绿色为testbench中信号，橘黄色为模块信号。

可以看到在inout_vld == 0即输入时，模块的inout_data被外部接线驱动；在inout_vld == 1即输出时，模块的inout_data被内部寄存器data_out驱动，模块接线得到此时的值。
