STM32第一个demo与软件设置

本文前半部分为转载，后半部分为原创。

所使用软件版本为：Keil MDK4.12

单片机型号为：STM32F103C8T6

STM32第一个demo

1.建立文件夹

GPIO_TEST存放整个工程项目，在该项目文件夹下建立子文件夹存放不同类别的文件。

Obj：存放工程文件

Out：存放编译输出文件

Sorce：存放源代码文件

2.新建工程

打开KEIL3，这个时候显示的应该是上次使用过的工程。

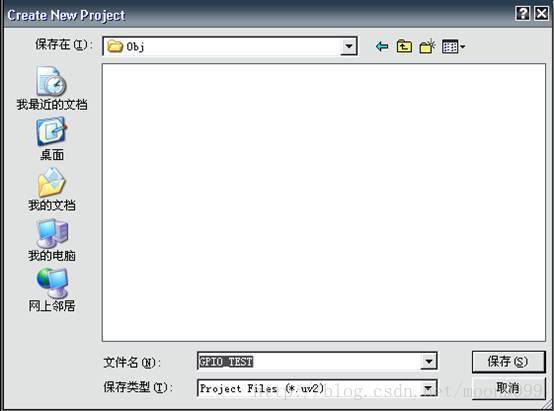

在其中新建工程，把该工程存放在刚刚建立的Obj子文件夹下。

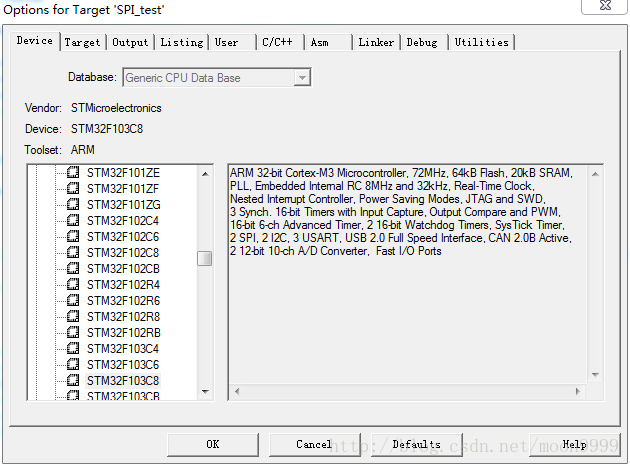

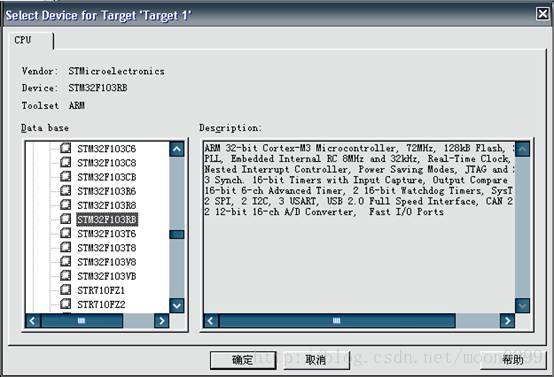

点击保存后弹出选择器件窗口，选择选择使用器件型号。

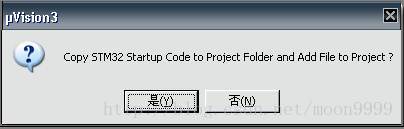

点击确定后弹出:

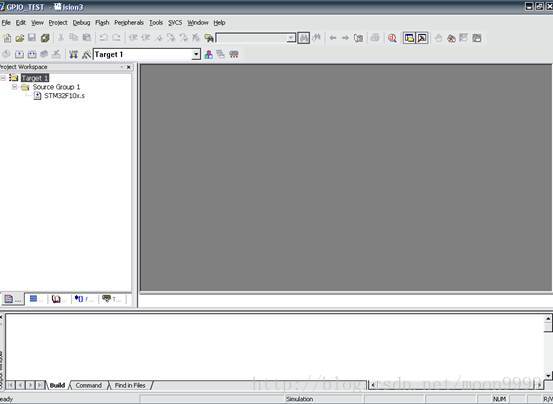

这个时候选择“是”，工程建立成功。

3.工程管理

这项对于项目的运行没有必要性，只是为了方便项目的管理。

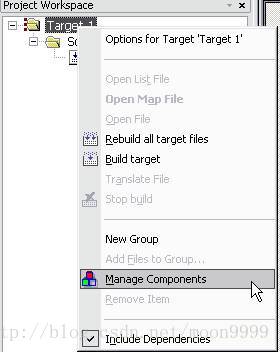

在工程上右键，选择

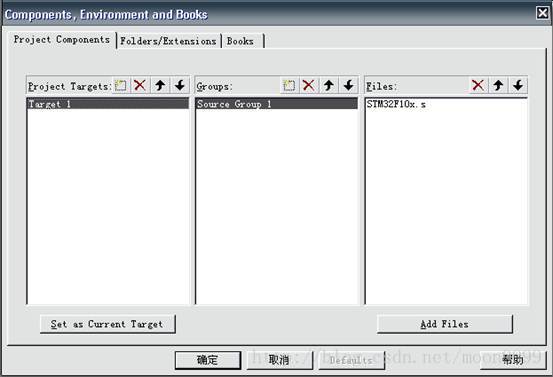

弹出如下工程文件管理窗口，在此处可以添加Lib和Source。

经过操作，建立如下文件夹有备使用，这个可以根据个人编程习惯处理。

4.编写代码

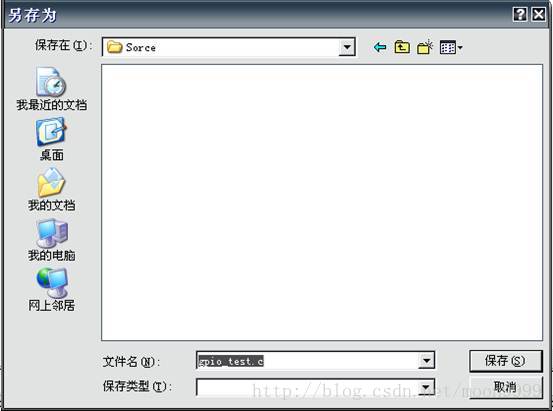

新建源文件，保存在Sorce子文件夹下，注意文件名为gpio_test.c，一定要有C后缀。

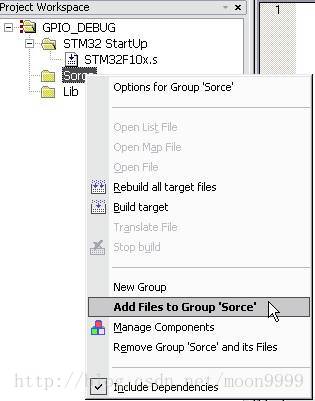

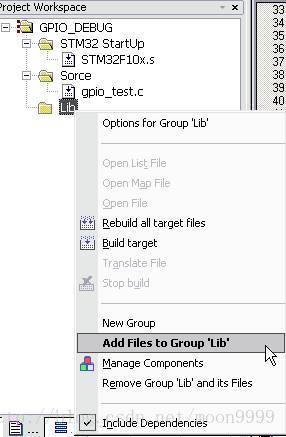

把该文件添加到工程。

编写代码。

#include "stm32f10x_lib.h"

GPIO_InitTypeDef GPIO_InitStructure;

//LED端口初始化
void LED_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  	GPIO_Init(GPIOC, &GPIO_InitStructure);
}

void Delay(vu32 nCount)
{
  for(; nCount != 0; nCount--);
}

main()			                              //内部8M RC时钟 ，无倍频
{

	LED_Init();

	while(1)
	{
		Delay(0x8ffff);
		Delay(0x8ffff);
		GPIO_ResetBits(GPIOC, GPIO_Pin_13);
		Delay(0x8ffff);
		Delay(0x8ffff);
		GPIO_SetBits(GPIOC, GPIO_Pin_13);
	}
}

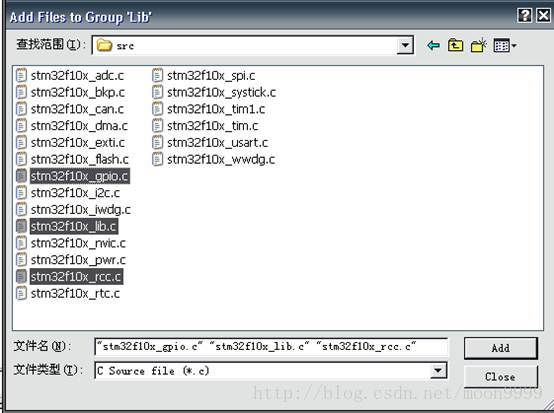

注意：在这里用到了RCC和GPIO的库函数，所以必须把这两个函数加入工程。

关于固件库函数在文件夹：C:KeilARMRV31LIBSTSTM32F10x

为了不在操作过程中避免改变KEIL文件夹下的库函数，可以固件函数库放到其他文件夹下，如：E:jyworkSTMWxlStm32LABlibrary

其中stm32f10x_lib.c文件是整个库的一些定义，是必须要的。

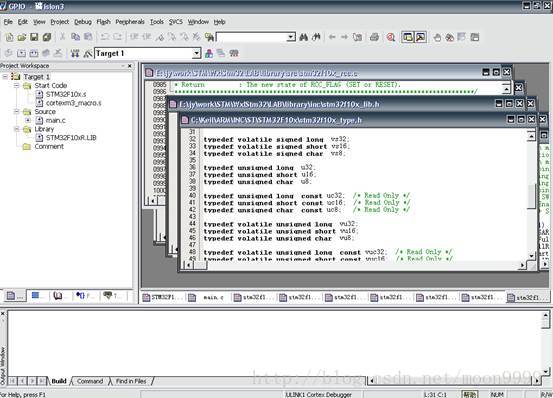

加入后的工程为：

这里，如果有的人觉得不知道使用了哪些库函数，不晓得添加哪些库文件进入工程，有个最简单的办法就是添加所有的固件库函数到工程，为了方便可以直接添加：C:KeilARMRV31LIBST路径下的STM32F10xR.LIB文件进入工程。

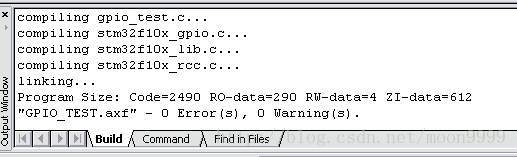

之后进行编译和烧写。不过在编译和烧写前需要先进行软件设置。

软件设置

这些设置也可以在工程建立后马上进行。

打开选项窗口：

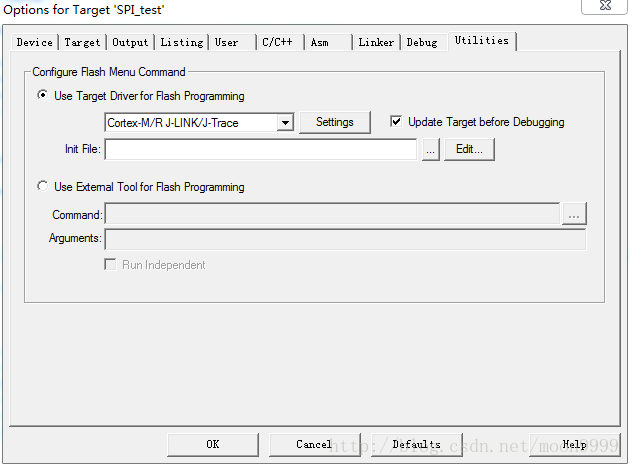

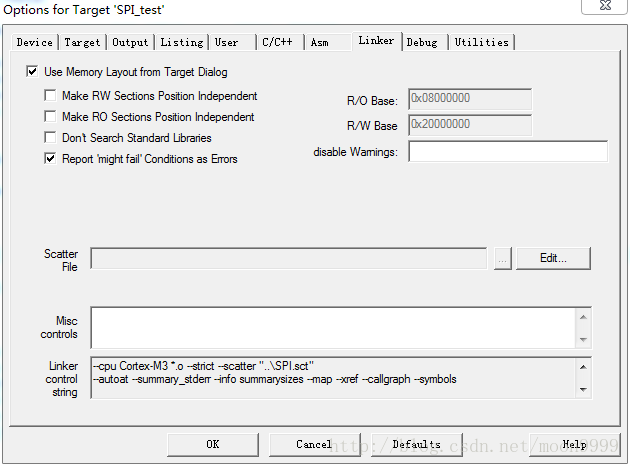

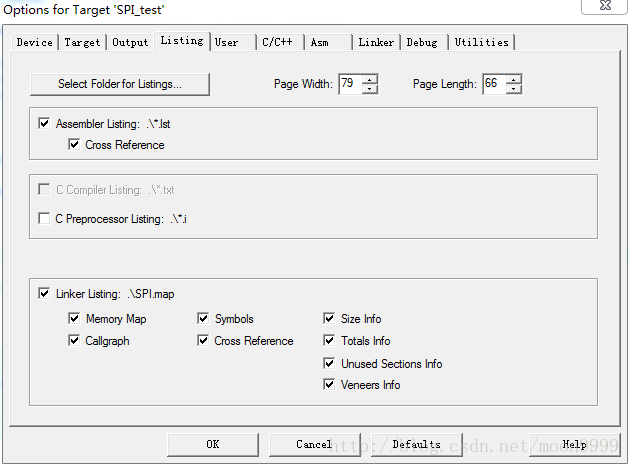

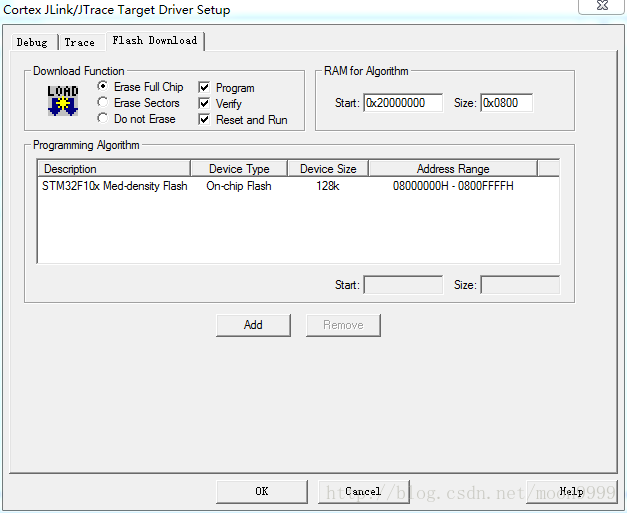

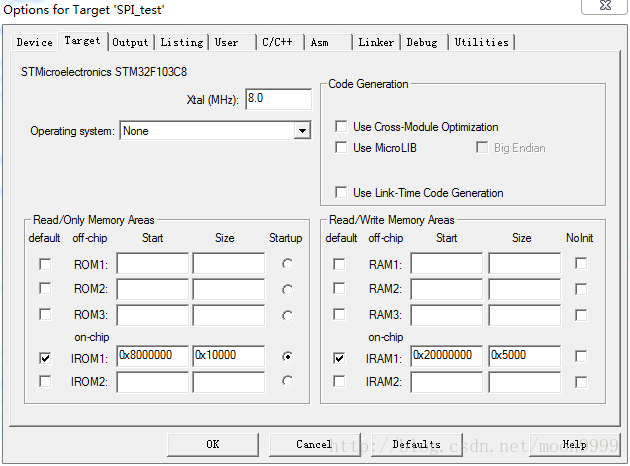

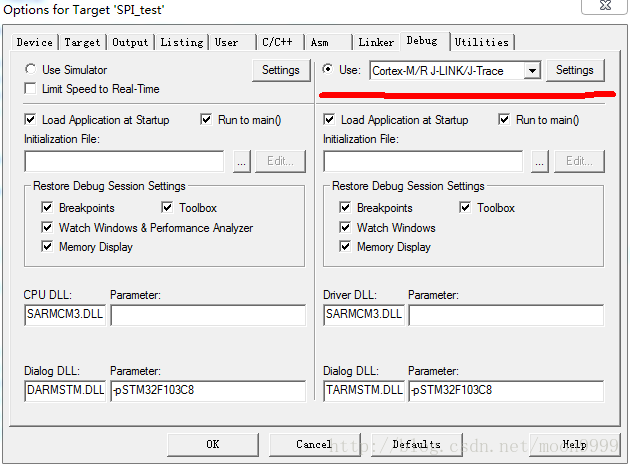

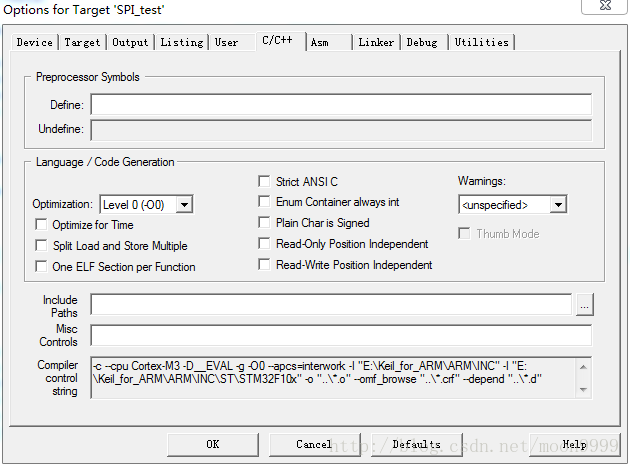

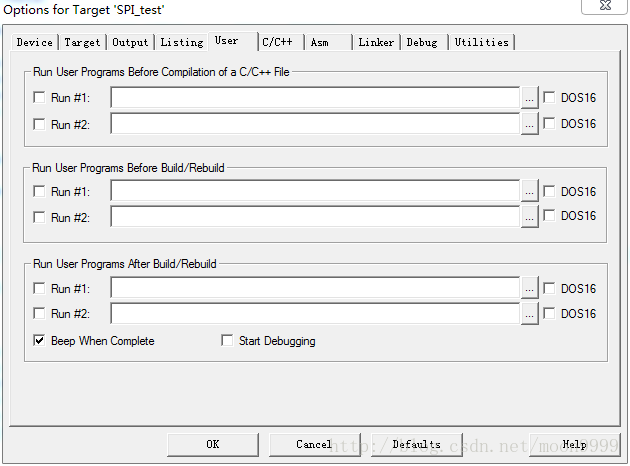

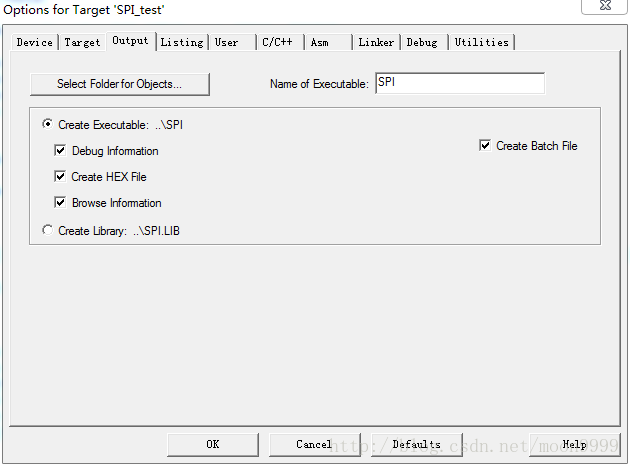

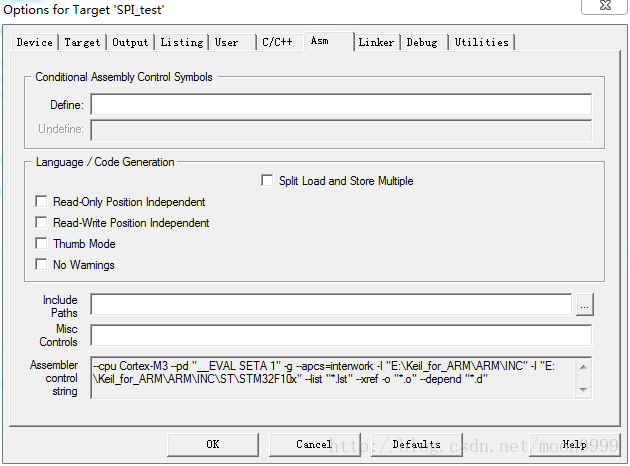

每一页的设置如下：

设置完这些后就可以编译并下载或调试程序了。

程序在这里已经能正常运行了，会看到单片机上PC13对应的LED灯闪烁。
