altera小实验——第一个demo指导书

开发板型号：DE-2

FPGA型号：EP2C35F672C6N

软件型号：Quartus II 13.0

电源：输出DC（直流）9V 1.3A

下载线：USB-方口下载线

准备

接好电源线数据线，并等待数据驱动安装，若安装不成功则手动安装；

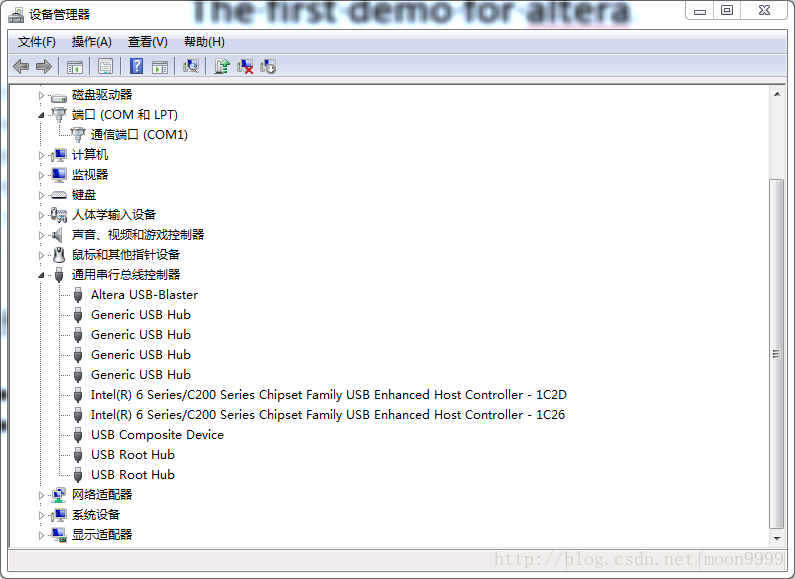

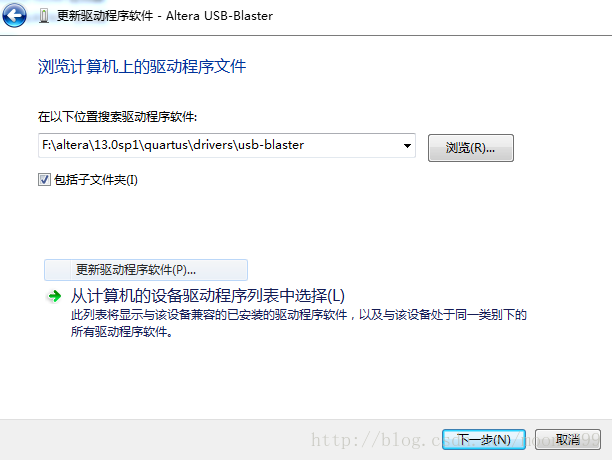

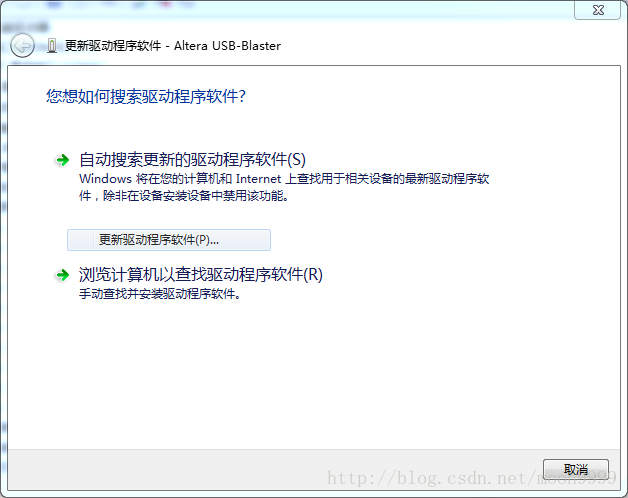

手动安装驱动：控制面板---硬件和声音---设备管理器---通用串行总线控制器，注意有叹号或者×号的总线选项，右键---更新驱动程序软件---浏览计算机以查找驱动程序软件，选择altera目录文件中的drivers文件夹即可；

正式开始

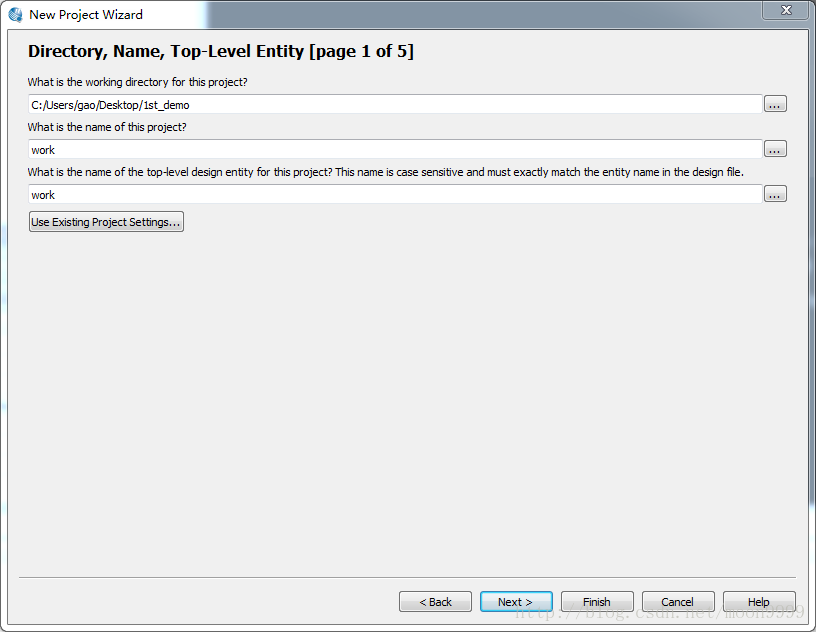

建立工程

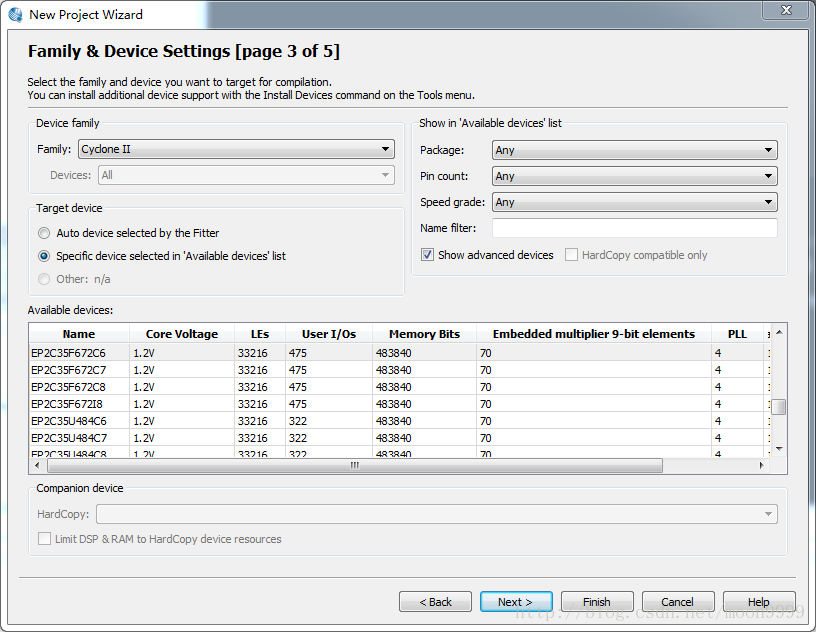

注意器件选择

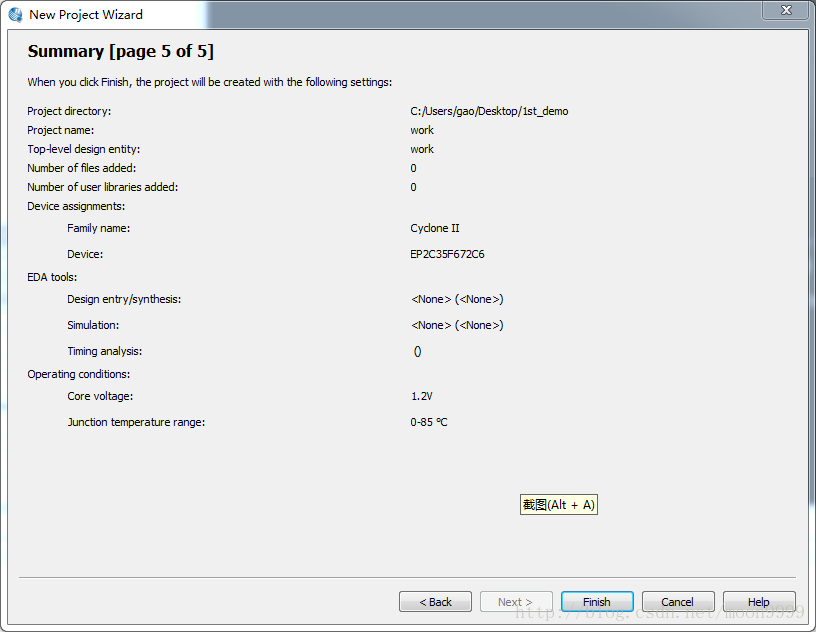

工程建立完成

编写代码。可以通过任意代码编译器代码编译。保存文件为work.v

module work(
         SW,
         LEDR
         );
input [17:0]SW;
output[17:0]LEDR;

assign LEDR = SW;  //点亮switch对应的LED灯

endmodule

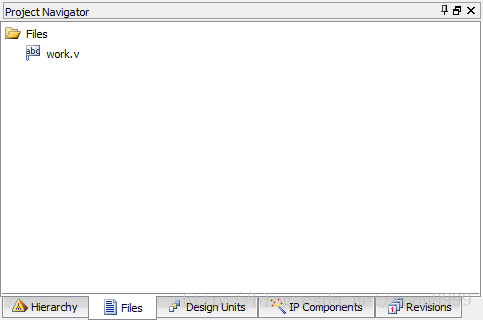

添加文件到工程。Project---add/remove files in project，add work.v到工程中，点击files块可以看到已添加的文件。

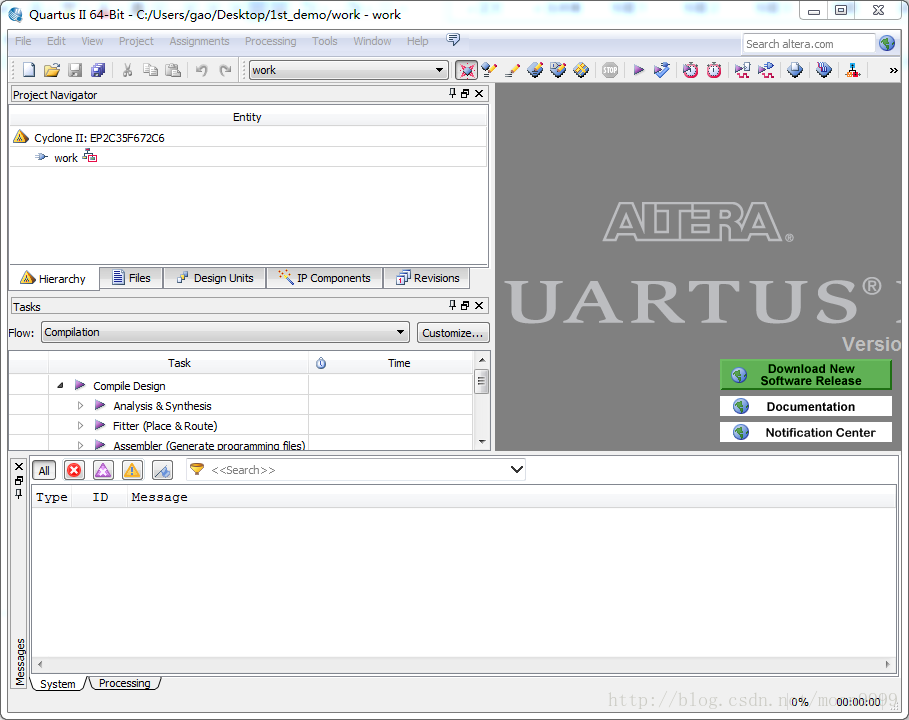

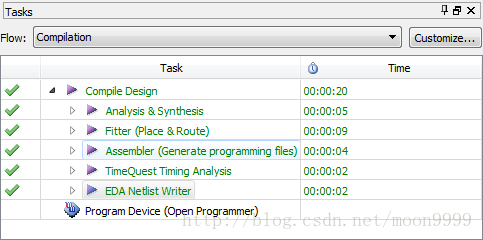

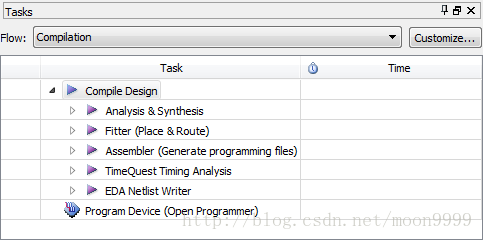

编译工程。双击CompileDesign

分配管脚

分配管脚的方法可以额通过CVS文件分配或者手动分配。

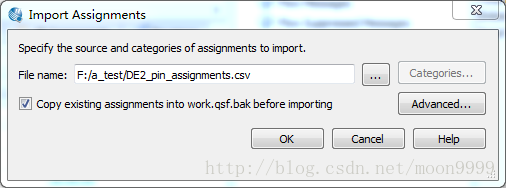

使用文件分配：assignment---import assignment，选择DE2_pin_assignments.csv。若顶层文件管脚名称与CVS文件中一致，则可直接分配完成。

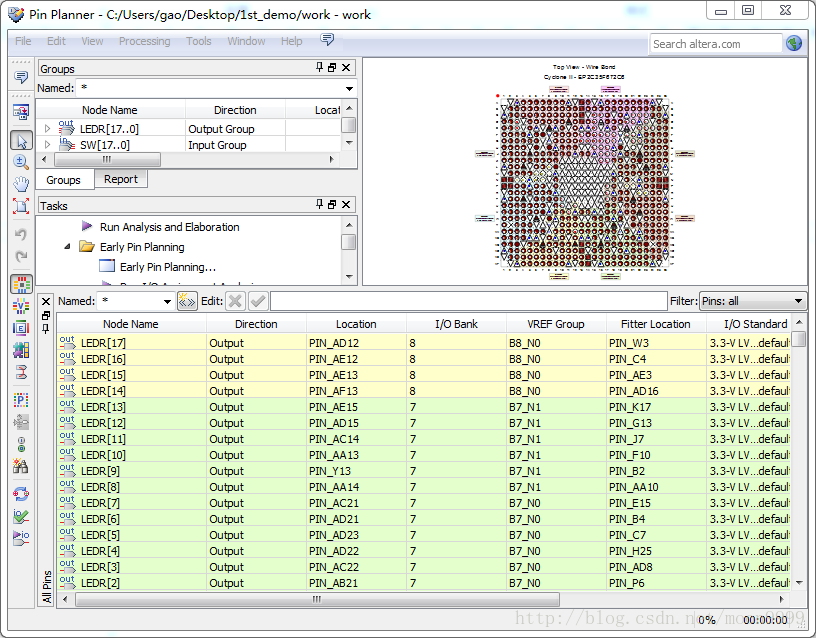

点开assignment---pin planner可以看到管脚已分配。

手动分配。点击pin planner手动分配管脚。

重新编译文件。

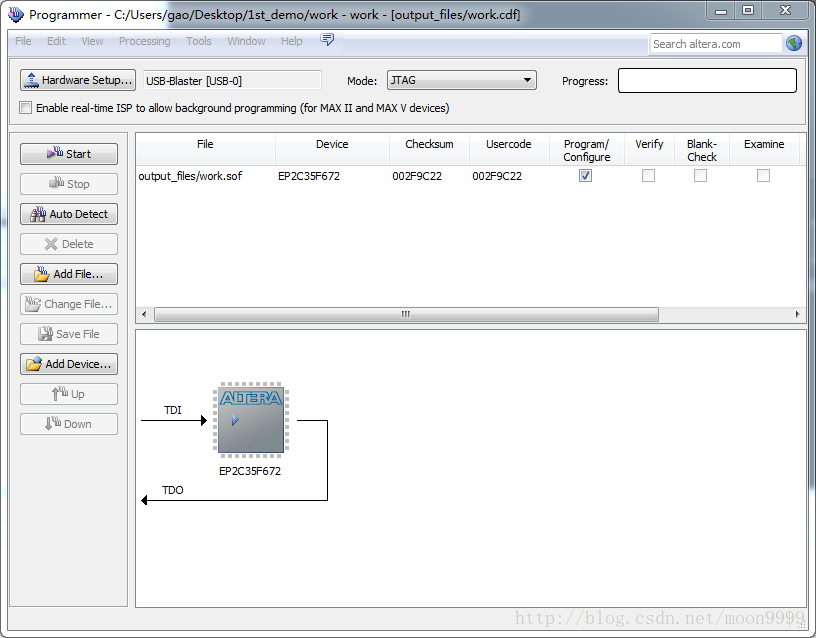

双击program device(open programmer)。点击Hardware中选择USD-Blaster，若检测到FPGA，则如下图；否则，关闭工程重新打开。

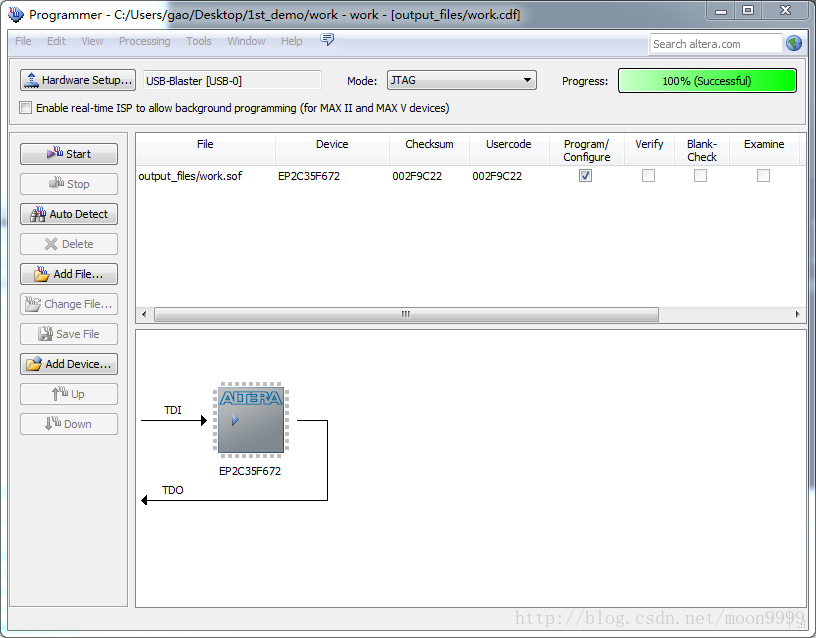

烧写程序。点击start，在右上方progress显示进度。

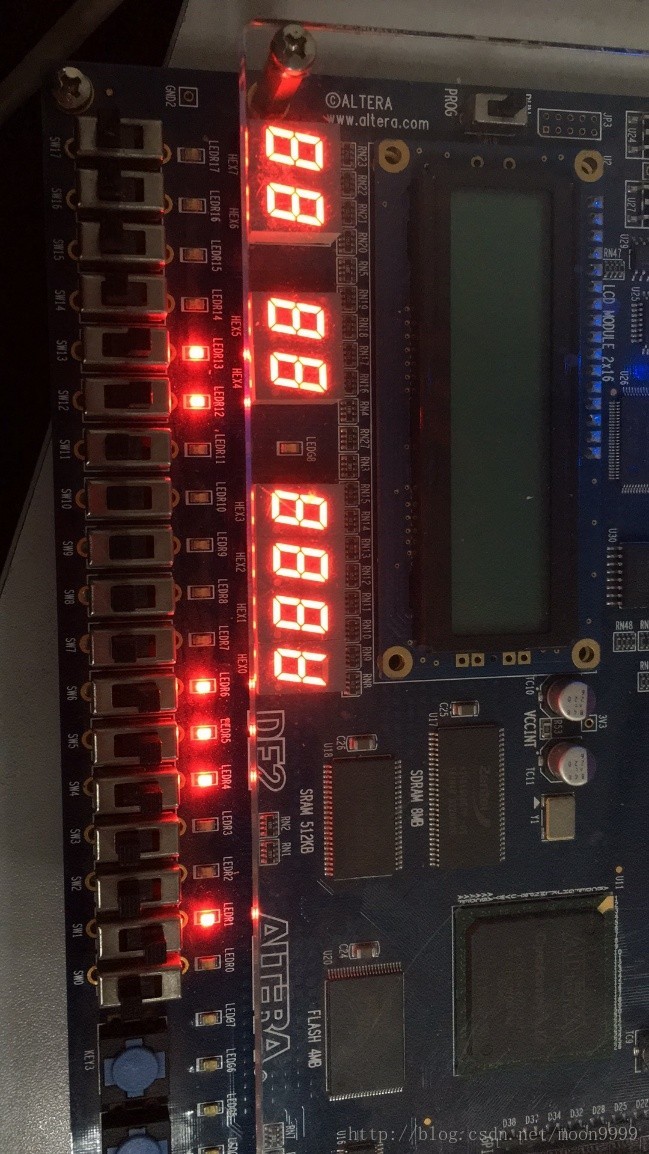

验证效果。波动SW按键观察LEDR灯显示。
