模块图表分析的设计

        图表分析作为一个辅助的信息展示手段也是必需要有的。怎样为一个模块自己定义图表方案，而且能够保存方案是这节要介绍的。

使一个模块能够具有图表功能需要以下几个步骤：

        1.改动模块属性，使模块能够显示图表。

        2.改动模块字段属性。使某些字段成为“项目内容”，还有一些字段作为“数值内容”。

        3.进入模块。点击“图表”button。

        4.能够选择和改动各种图表參数，并保存方案，供以后使用。

以下详细介绍一下：

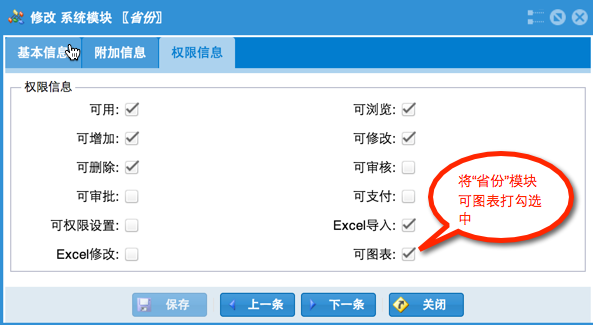

1.设置属性，使模块“省份”可显示图表。

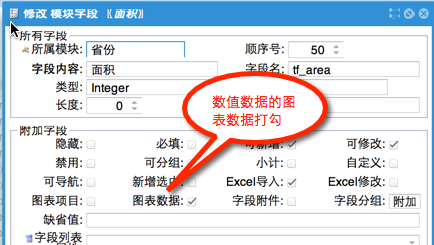

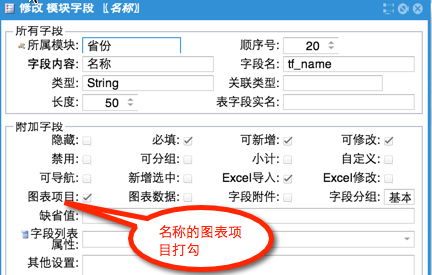

        2.改动模块字段属性。使字段“省份名称”，“简称”能够作为图表项目；“面积”。“人口数量”，“GDP”,“百分比”四个数值字段作为数值内容。

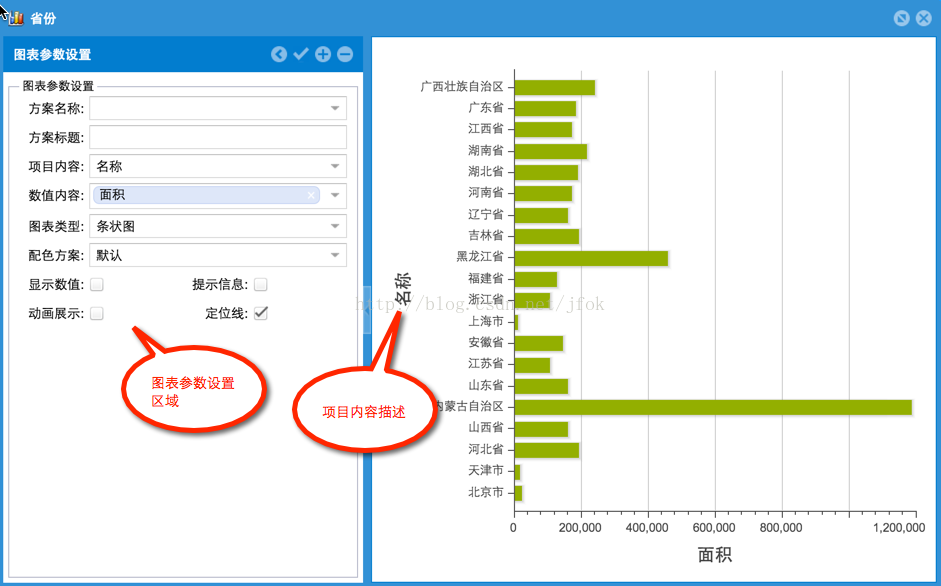

设置好以后。刷新网页，进入“省份模块”。点击上面的“图表分析”button，能够显示图表窗体。

        当中的“项目内容”仅仅能选一个，而数值内容能够选择多个，图表类型有柱状图，条状图，折线图。面积图，饼图五种。

        对于图表所选择的记录有二种方式，假设当前仅仅选中了一条记录，那么就以Grid中当前页的全部记录作为图表源，假设选择了2行以上的记录（选择方式和Excel选取多行一样。ctrl,或shift+鼠标键），那么就以选中的行作为图表源。

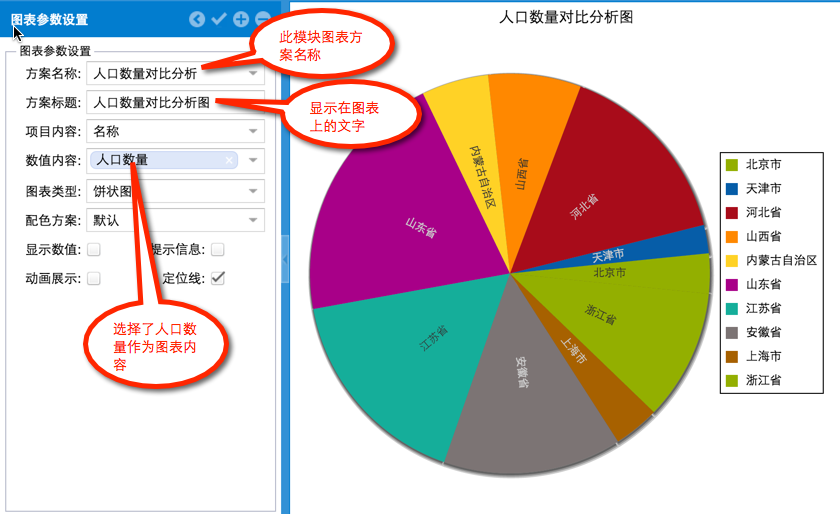

下图样例中我选取10个省作为图表源来进行展示，下图显示了十个省的人口对照的饼图。

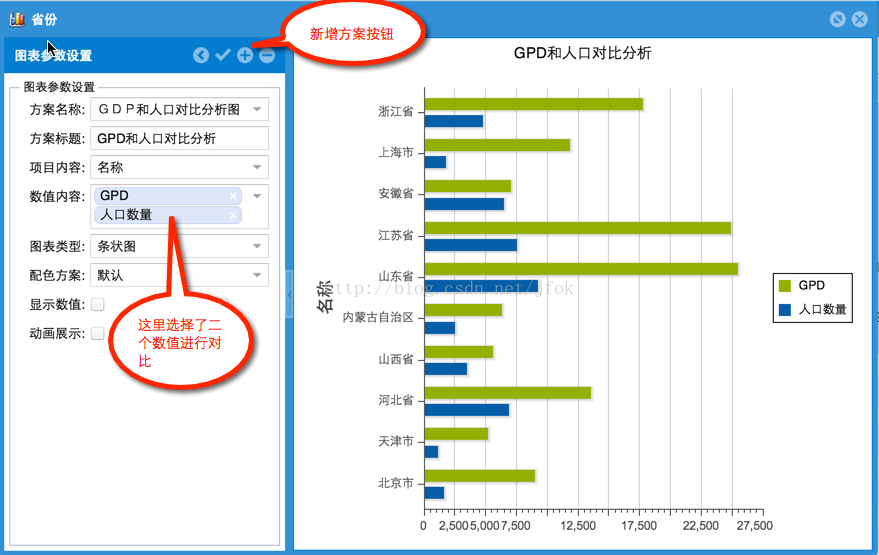

以下展示选择二个数值字段

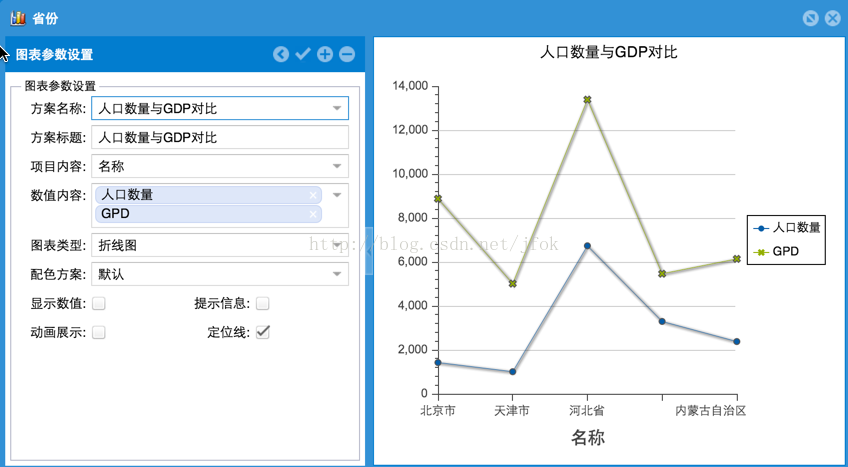

折线图

        以上图表功能全然是使用extjs4的图表基本功能制作而成。

如今仅仅有一个问题，就是图表不能导出，导出的中文字全是乱码，因此假设要使用图表的话。仅仅能自己截屏了。

        上面一共保存了三个图表方案，在图表方案选择框中一个，就会展示该方案所定义的图表。每个模块都能够定义若干个图表方案，是全部用户共享的。临时没有设计权限。
