  • UML视图(五)活动图

    版权声明:本文为博主原创文章,未经博主同意不得转载。 https://blog.csdn.net/wangqingbo0829/article/details/26274593

    【定义】活动图是UML的动态视图之中的一个,用来描写叙述事物或对象的活动变化流程。

    【基本元素】活动、活动流、 分支、分劈和汇合、泳道、对象流,六大基本元素。

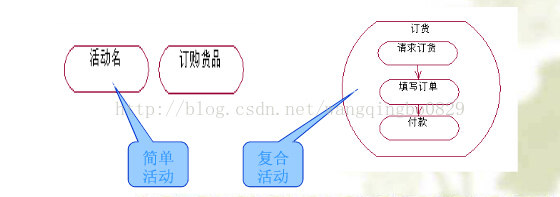

        活动

            活动是活动图主要结点,用两边为弧的条形框表示。中间填写活动名。

            活动分为简单活动和复合活动。

            简单活动:不能在分解的活动。

            复合活动:能够再分解的复杂活动。

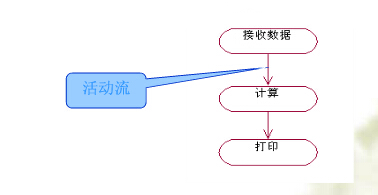

        活动流

            活动流描写叙述活动之间的有向关系。反映一个活动向还有一个活动之间的转移。用带箭头的实线表示。

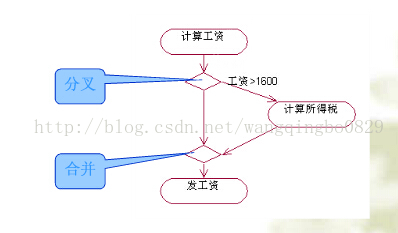

        分支

            分支表示活动流的分叉和合并。表示从一个活动依照某种条件转移到几个不同的活动。

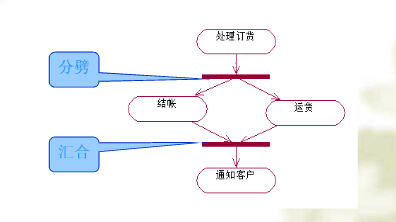

        分劈和汇合

           分劈和汇合表示并发的同步行为,用同步杆表示。

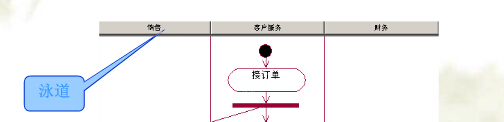

    泳道

    泳道是活动图中的区域划分。每个泳道代表一个责任区域。一个泳道中包含一组相关活动。

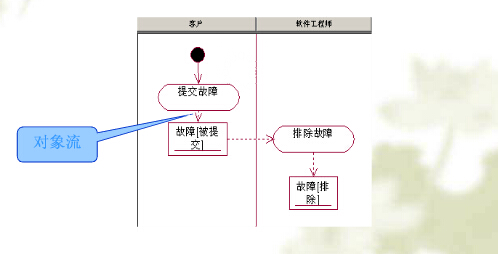

    对象流

    对象流反映活动与对象之间的依赖关系,表示对象活动的作用或活动对对象的影响,用依赖关系表示。

    【用途】

          1.描写叙述工作流

             工作流也被称为业务流程,属于业务活动的过程,能够用活动图来描写叙述。

          2.描写叙述project组织过程

             各种project组织过程,管理过程均能够用活动图来描写叙述。

          3.描写叙述算法流程

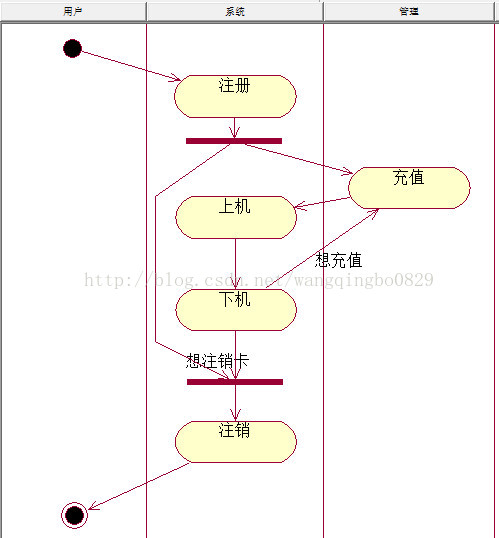

       以下是活动图在实践中的运用:机房收费系统(欢迎提宝贵意见!)
