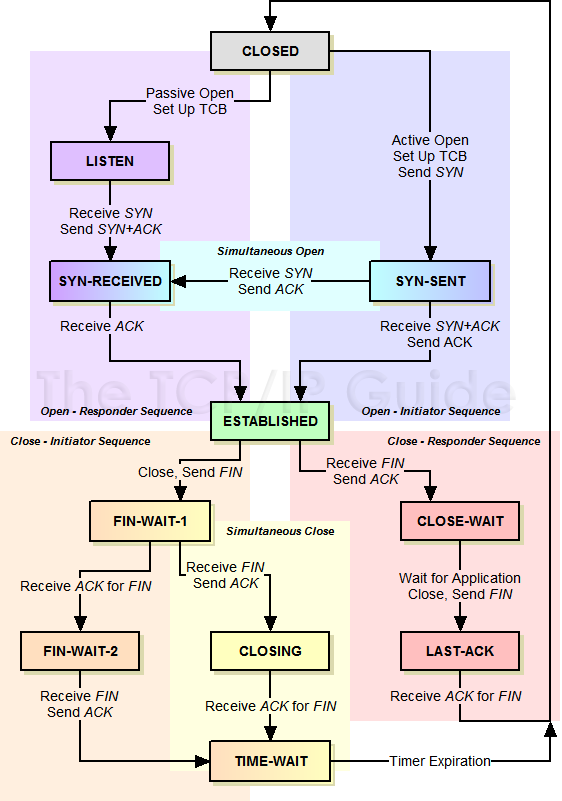

TPC总共同拥有11个状态，状态转换图：
状态转换的要素
状态：
tcp定义的11个状态
事件：
触发TCP状态迁移。事件能够是：本地应用层调用。收到TCP消息(incoming segment)；超时事件(timeout)
动作:
主要指针对远程Peer产生的动作，如发送确认等。
转换中的角色
本地应用层 Local App：产生事件。
本地tcp实现层 local TCP stack:处理事件。完毕状态转换；在远程tcp上产生事件。
远程tcp实现层 remote TCP stack(or peer):和本地TCP功能一致。
TCP连接建立（三次握手）的表格表示：
socket创建后的默认状态是CLOSED，从这个初始状态開始，socket经历一系列状态变迁(state transition)。
| 当前状态(current state) | 等待事件(expected events) | 下个状态(next state) | 运行动作(action) |
|
CLOSED
|
本地应用调用CONNECT(active open)
|
SYN_SENT
|
向peer发送SYN消息。 |
|
CLOSED
|
本地应用调用LISTEN(passive open)
|
LISTEN
|
无
|
|
SYN_SENT
|
收到peer SYN ACK消息
|
ESTABLISHED
|
向peer发送SYN ACK消息
|
|
LISTEN
|
收到peerSYN消息
|
SYN_RECEIVED |
向peer发送SYN ACK消息；向peer发送SYN消息。两个消息在一个响应中发送。
|
| SYN_RECEIVED |
收到peer SYN ACK消息
|
ESTABLISHED
|
无 |
|
ESTABLISHED
|
|
|
当两方都进入ESTABLISHED后。表示TCP连接已经建立。能够開始数据通信。
数据通信过程中，TCP状态一直是ESTABLISHED。
TCP连接终止(close，4次握手)的表格表示(非simultaneous close)：
|
ESTABLISHED
|
本地应用调用CLOSE(close initiator)
|
FIN_WAIT_1
|
向peer发送FIN消息
|
|
ESTABLISHED
|
收到peer FIN消息(close responder)
|
CLOSE_WAIT
|
向peer发送FIN ACK消息
|
|
FIN_WAIT_1
|
收到peer FIN ACK消息
|
FIN_WAIT_2
|
无
|
|
CLOSE_WAIT
|
本地应用调用CLOSE(close initiator)
|
LAST_ACK
|
向peer发送FIN消息
|
|
FIN_WAIT_2
|
收到peer FIN消息
|
TIME_WAIT
|
向peer发送FIN ACK消息
|
|
LAST_ACK
|
收到peer FIN ACK消息
|
CLOSED
|
无
|
|
TIME_WAIT
|
超时产生，timeout
|
CLOSED
|
无
|
close的发起方(initiator)能够是随意一方（client or server），initiator最后会进入TIME_WAIT状态。
关于TIME_WAIT状态的作用，能够參考：http://www.iteblog.com/archives/169
TCP连接终止(close。4次握手)的表格表示（simultaneous close)：
simultaneous close表示通信两方在收到peer FIN消息时，都已经进入了FIN_WAIT_1状态。
|
ESTABLISHED
|
本地应用调用CLOSE(close initiator， both sides)
|
FIN_WAIT_1
|
向peer发送FIN消息
|
|
FIN_WAIT_1
|
收到peer FIN消息
|
CLOSING
|
向peer发送FIN ACK消息 |
| CLOSING | 收到peer FIN ACK消息 | TIME_WAIT |
无
|
| TIME_WAIT | 超时产生，timeout | CLOSED | 无 |
这样的情况下，两方都进入到TIME_WAIT。
