OpenGL（三） RGBA颜色设置

OpenGL支持两种颜色模式：一种是RGBA，一种是颜色索引模式。

像素点附加颜色信息之后，就必须为每一个像素点额外分配一个内存空间保存该点的颜色信息，对于RGBA颜色模式，保存的数据直接代表了颜色，对于颜色索引模式，保存的是该颜色在颜色索引表中的位置，通过查颜色索引表对应到相应的颜色上。

颜色索引模式的优点是占用空间小，运行速度快，缺点是显示效果稍差，随着硬件的提速升级，RGBA颜色模式成为主流。

RGBA颜色模式

RGBA模式中，RGBA分别表示红绿蓝三色的分量，A（Alpha）表示颜色的透明度，通过设置RGB不同的比例，可以获得任意的颜色。

OpenGL中颜色的设置可以通过函数glColor4f设置。glColor4f的传入参数是Glfolat类型的浮点型，可以精确到小数点后若干位，但是实际的显示效果由硬件决定。

相关代码：

void myDisplay(void)
{
	//使用RGBA颜色模式设置背景色为红色的矩形框
	glClear(GL_COLOR_BUFFER_BIT);
	glColor4f(1,0,0,1);
	glRectf(-0.8,-0.8,0.5,0.5);
	glFinish();
}

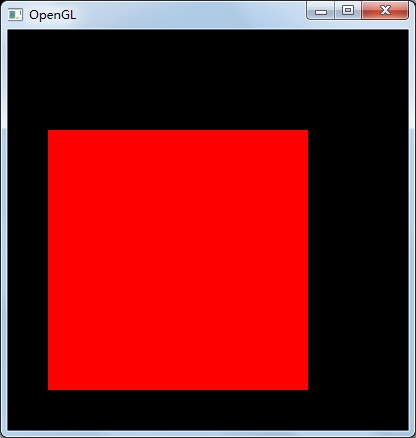

效果：

A（Alpha）通道是图像的不透明度参数。如果一个像素的alpha通道数值为0，那它就是完全透明的（也就是看不见的），而数值为1则意味着一个完全不透明的像素（传统的数字图像）。在0-1之间的值 则使得像素可以透过背景显示出来，就像透过玻璃（半透明性）看背景一样。

设置透明效果需要先用glEnable(GL BLEND)打开混合色功能，glDisable(GL DEPTH TEST)关闭深度测试功能，才能实现透明色。

相关代码：

void myDisplay(void)
{
	//使用RGBA颜色模式设置背景色为红色的矩形框
	glClear(GL_COLOR_BUFFER_BIT);
	//设置alpha通道透明度
	glEnable(GL_BLEND);  //开启混合模式
	glDisable(GL_DEPTH_TEST);  //关闭深度测试
	glBlendFunc(GL_SRC_ALPHA,GL_ONE);
	glColor4f(0,1,0,1);
	glRectf(-0.5,-0.5,0.8,0.8);
	glFinish();
}

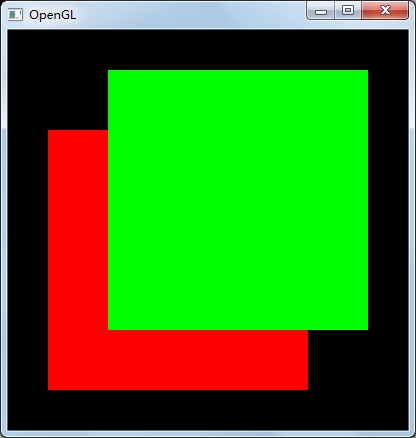

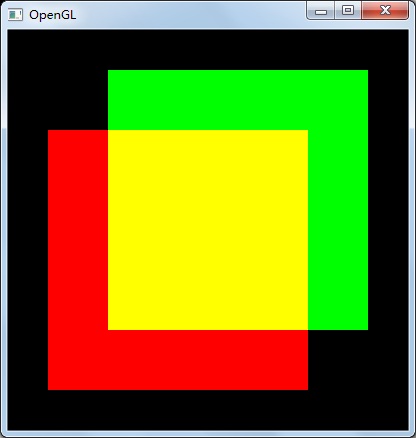

Alpah为1时效果，完全不透明：                                      Alpha为0.5时效果，半透明：



设置清除屏幕所用的颜色

在作图之前一般使用glClear(GL COLOR BUFFER BIT)把屏幕上已经绘制的图形清理掉，相当于用一个黑板檫把所有窗口上的图形擦除掉，只剩下黑板的默认颜色——黑色。

这个黑板的颜色也可以指定的，可以理解为用一个指定的颜色去清除掉窗口上已有图形颜色，在RGB模式下使用glClearColor函数即可。

相关代码：

void myDisplay(void)
{
	//设置清除屏幕所用的颜色
	glClearColor(0.5,0.8,0.3,0);
	glClear(GL_COLOR_BUFFER_BIT);
	glFlush();
}

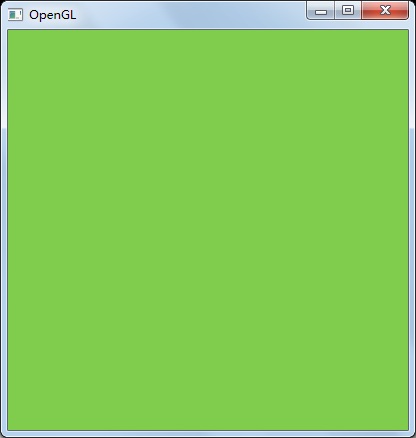

效果：

设置着色模型

OpenGL允许为同一个多边形的不同顶点设置不同的颜色。默认情况下，程序会根据两个顶点之间的颜色的差距，在两个顶点之间的点上均匀分布颜色，显示出来的效果就是从一个颜色到另外一个颜色渐变。

显示效果：

可以使用函数glShadeMode 关闭这种渐变的效果，这时候相信顶点之间的距离是跟其中某一个顶点的颜色一样的，但是具体跟哪一保持一致要看具体实现，是不确定的，OpenGL 建议尽量在一个多边形中使用同一种颜色。

相关代码：

void myDisplay(void)
{
	//设置着色模型
	glClear(GL_COLOR_BUFFER_BIT);
	int i;
	float Pi=3.1415926f;
	// glShadeModel(GL_FLAT);    //取消颜色的渐变，改为单一颜色
	glClear(GL_COLOR_BUFFER_BIT);
	glBegin(GL_TRIANGLE_FAN);
	glColor3f(1.0f, 1.0f, 1.0f);  //设置第一个点的颜色
	glVertex2f(0.0f, 0.0f);
	for(i=0; i<=8; ++i)
	{
		glColor3f(i&0x04, i&0x02, i&0x01);   //设置各个顶点的颜色
		glVertex2f(cos(i*Pi/4), sin(i*Pi/4));  //8个顶点平均分布在一个圆上
	}
	glEnd();
	glFlush();
}

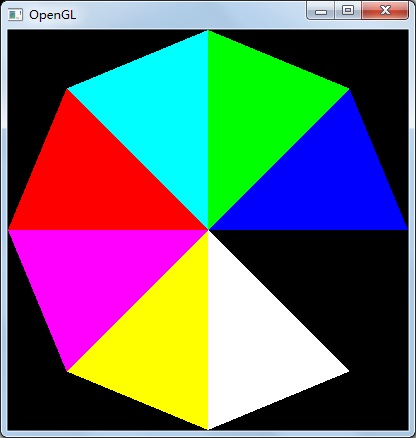

效果：

完整代码：

#include <glut.h>
#include <iostream>

using namespace std;

void myDisplay(void)
{
	//使用RGBA颜色模式设置背景色为红色的矩形框
	glClear(GL_COLOR_BUFFER_BIT);
	glColor4f(1,0,0,1);
	glRectf(-0.8,-0.8,0.5,0.5);
	glFinish();
	//设置alpha通道透明度
	glEnable(GL_BLEND);  //开启混合模式
	glDisable(GL_DEPTH_TEST);  //关闭深度测试
	glBlendFunc(GL_SRC_ALPHA,GL_ONE);
	glColor4f(0,1,0,1);
	glRectf(-0.5,-0.5,0.8,0.8);
	glFinish();

	//设置清除屏幕所用的颜色
	/*glClearColor(0.5,0.8,0.3,0);
	glClear(GL_COLOR_BUFFER_BIT);
	glFlush();*/

	//设置着色模型
	int i;
	float Pi=3.1415926f;
	//glShadeModel(GL_FLAT);    //取消颜色的渐变，改为单一颜色
	glClear(GL_COLOR_BUFFER_BIT);
	glBegin(GL_TRIANGLE_FAN);
	glColor3f(1.0f, 1.0f, 1.0f);  //设置第一个点的颜色
	glVertex2f(0.0f, 0.0f);
	for(i=0; i<=8; ++i)
	{
		glColor3f(i&0x04, i&0x02, i&0x01);   //设置各个顶点的颜色
		glVertex2f(cos(i*Pi/4), sin(i*Pi/4));  //8个顶点平均分布在一个圆上
	}
	glEnd();
	glFlush();
}

int main(int argc, char *argv[])
{
	glutInit(&argc, argv);   //初始化GLUT
	glutInitDisplayMode(GLUT_RGB | GLUT_SINGLE);
	glutInitWindowPosition(500, 200);
	glutInitWindowSize(400, 400);
	glutCreateWindow("OpenGL");
	glutDisplayFunc(&myDisplay);   //回调函数
	glutMainLoop();    //持续显示，当窗口改变会重新绘制图形
	return 0;
}
