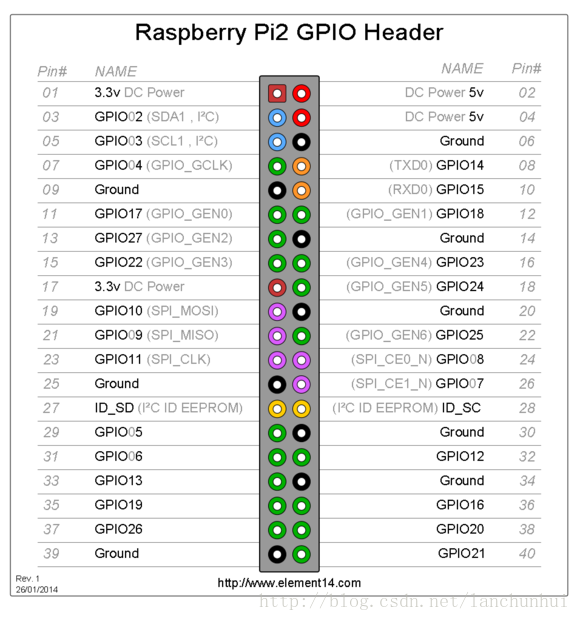

  • 树莓派版本及各种引脚


    这里写图片描述

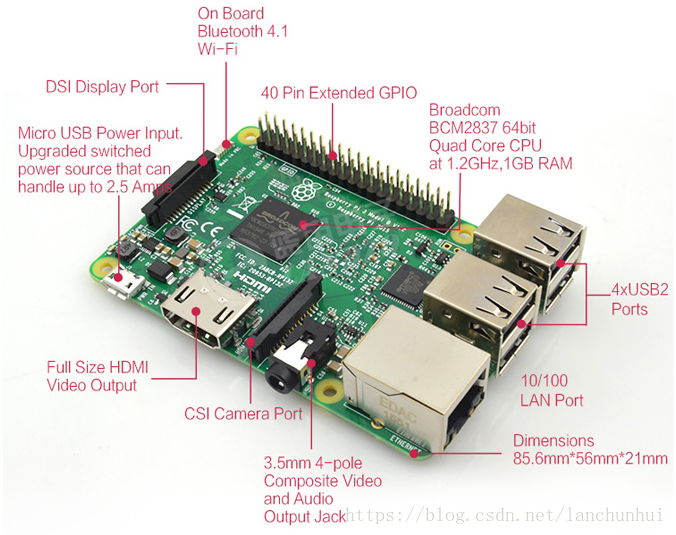

    0. 板载组件

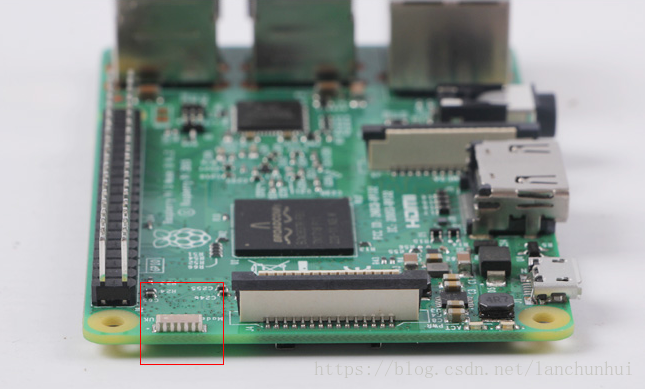

    • 板载组件:尤其注意wifi、Bluetooth 的位置(开发板的左上角)


      这里写图片描述


      这里写图片描述

    1. 注意树莓派版本的差异

    【Raspberry Pi 3试用体验】与树莓派2对比

    • 不变:
      • 从板卡外观上看,硬件设计布局基本没有改变,甚至电容电感的位置都没有变化。从下面的对比图(左侧:树莓派2 右侧:树莓派3)可以看出。在电源管理,HDMI输出接口,以及网卡部分,基本电路设置没有变化。
    • 变化:
      • CPU升级,从32位A7(BCM2836)升级到64位A53(BCM2837),主频从900MHz升级到1.2GHz;
      • GPU主频从250MHz提升到400MHz
      • 板卡背面增加了WiFi/BLE电路
      • MicroSD卡槽采用直接插拔式的,而不是弹出式。
      • 两颗指示灯也因天线的布局移到了电源一侧

    2. 注意区分树莓派 GPIO 的模式

    树莓派 3 GPIO 基本分为如下的三种编码方式:物理引脚BOARD编码,BCM编码,以及 wiringPi 编码,如下图所示:


    这里写图片描述
