  • 3dmax导出缩放

    参考

    http://blog.dou.li/unity3d-import-3dmax-model-scale.html

    http://blog.csdn.net/pdw_jsp/article/details/51259493


    max2015,unity2017.2


    3dmax相关单位设置

    显示单位:

    决定栅格显示的单位

    修改位置:自定义(U)->单位设置


    系统单位:

    与现实单位一起决定最终存储(带fbx)比例

    eq:显示单位为m,物体长1m,系统单位为cm,那么实际fbx存储单位为  物体长1个单位 * 显示单位m / 系统单位cm = 100个(存储)单位


    存储单位:

    就是单元,不是具体的m,cm,fbx中物体长度就用这个单元来表示

    100个单元,如果系统单位是cm,那100个单元就是1m

    如果系统单位是m,那100个单元就是100m

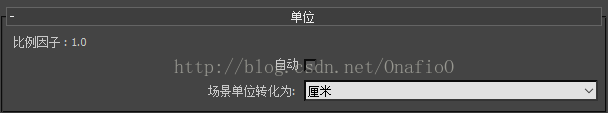

    导出单位:



    eg :显示单位cm,系统单位cm,物体长度100个单位(因为现实单位是cm,所以物体在max中真实长度是1m),导出存储到fbx中的长度是多少呢
    如果

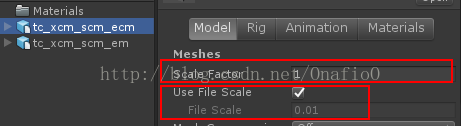

    max中导出单位设置为厘米,比例因子1.0,模型导入到unity中,模型猜测因为unity也使用m作为单位所以这里显示为0.01,不过这个参数貌似没什么用

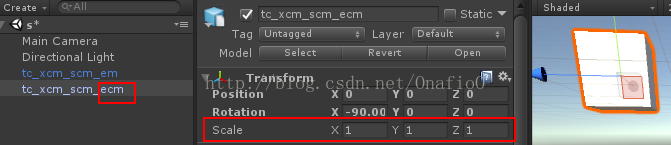

    模型导入场景后

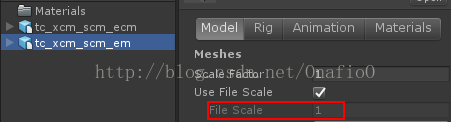

    max中导出单位设置为米,比例因子0.01,模型导入到unity中,模型,猜测因为unity也使用m作为单位所以这里显示为1,不过这个参数貌似没什么用

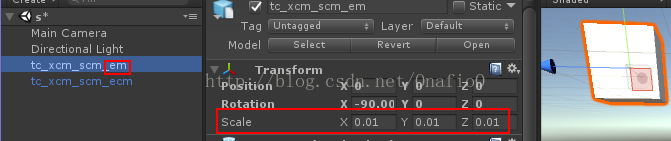

    模型导入场景后



    所以总结下,这个到处单位的作用,修改存储单元代表的意义,但不改变物体真实大小
    max中物体100cm,显示单位cm,系统单位cm,那么存储单位就是100个unit
    如果导出单位是cm,那么100unit就代表100cm,放到unity场景中就是1m,缩放为1
    如果导出单位是m,  那么100unit就代表100m,  但是缩放因子变为了0.01,放到unity场景中就是100m,缩放为0.01,最后实际大小还是1m

    所以,这个导出单位最好设置的跟系统单位一样,直接把自动那个选项勾上就跟系统单位一致


    (显示)栅格:

    栅格的单位跟显示单位一致,栅格的具体大小可以单独调节

    具体方法

    对捕捉栅格->右键->主栅格->调整栅格大小

    栅格的大小跟最终导出结果无关,主要用来在max中建模时做参考


    unity单位设置

    如果max中系统单位,导出单位都设置为cm,那么unity中不需要设置,最好使用这种方式,统一标准

    注意下unity中的


    结论

    max中,系统单位,导出单位都设置为cm,显示单位的设置看max建模需求,unity中不需要单独做设置
