Unity3d网格合并

• http://www.cxyclub.cn/n/54078/

• http://docs.unity3d.com/ScriptReference/Mesh.CombineMeshes.html

• http://blog.csdn.net/chenggong2dm/article/details/41699029


几个不同的物体，在Unity3d中可以将网格合并在一起，用于优化。

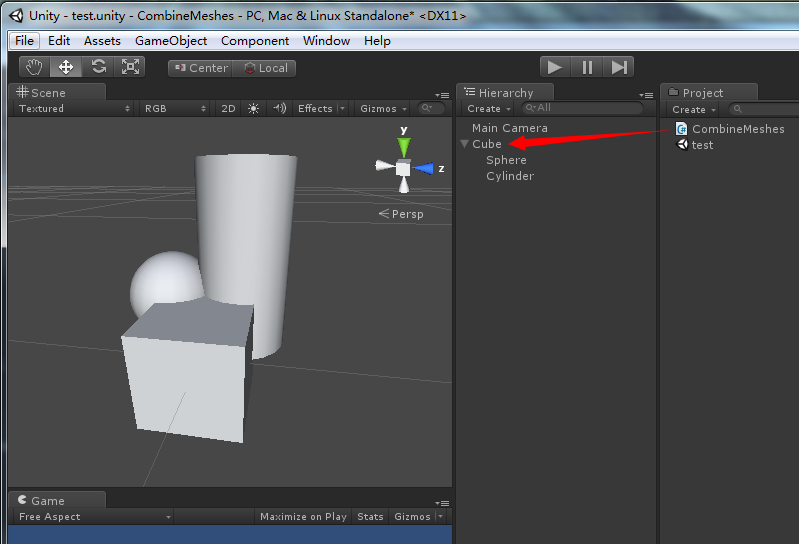

在Unity3d中构建临时场景如下：建一C#脚本名为"CombineMeshes"，挂在Cube上。

CombineMeshes.cs内容如下：

using UnityEngine;
using System.Collections;

public class CombineMeshes : MonoBehaviour
{
    void Start()
    {
        MeshFilter[] meshFilters = GetComponentsInChildren<MeshFilter>();       //获取自身和所有子物体中所有MeshFilter组件
        CombineInstance[] combine = new CombineInstance[meshFilters.Length];    //新建CombineInstance数组

        for (int i = 0; i < meshFilters.Length; i++)
        {
            combine[i].mesh = meshFilters[i].sharedMesh;
            combine[i].transform = meshFilters[i].transform.localToWorldMatrix;
            meshFilters[i].gameObject.SetActive(false);
        }

        transform.GetComponent<MeshFilter>().mesh = new Mesh();
        transform.GetComponent<MeshFilter>().mesh.CombineMeshes(combine);       //合并
        transform.gameObject.SetActive(true);
    }
}

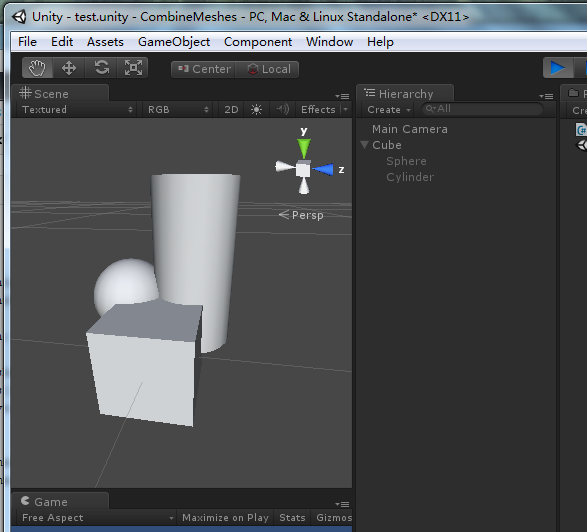

保存后执行，结果如图：

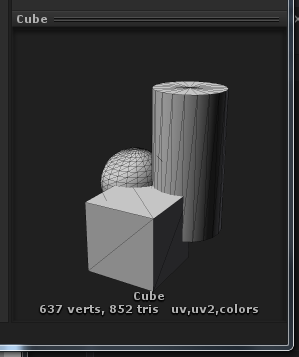

观察原本的两个子物体已经变为隐藏状态，观察Cube的网格，已经变为如图中3个物体合并后的网格：



接着想一想，如果3个物体分别赋了不同的材质球，合并后会是什么样呢？

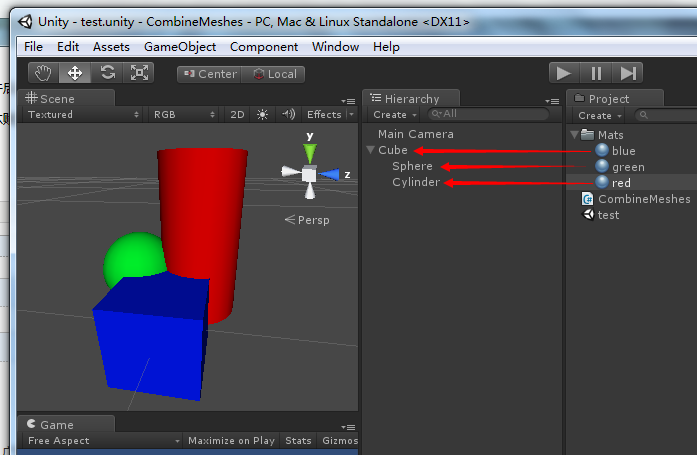

那么，接下来，试试我们的想法。修改场景，为3个物体赋上不同的材质球，如下图：

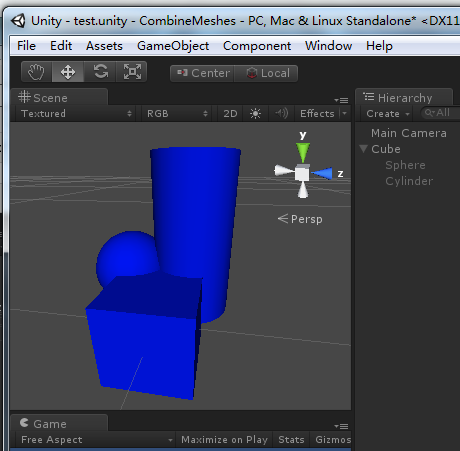

如果还是用这段代码，将会是如下结果：

很明显，网格虽然是合并了，但是我们在合并的过程中，并没有代码是处理材质球的，因此，合并后的网格统一赋上了Cube的材质球。

那么，如果我们既要合并网格，又要保持3个部分保持原来各自的材质球，能否实现呢？答案是肯定的。

将"CombineMeshes.cs"中的代码进行如下修改：

using UnityEngine;
using System.Collections;

public class CombineMeshes : MonoBehaviour
{
    void Start()
    {
        MeshFilter[] meshFilters = GetComponentsInChildren<MeshFilter>();
        CombineInstance[] combine = new CombineInstance[meshFilters.Length];

        MeshRenderer[] meshRenderer = GetComponentsInChildren<MeshRenderer>();  //获取自身和所有子物体中所有MeshRenderer组件
        Material[] mats = new Material[meshRenderer.Length];                    //新建材质球数组

        for (int i = 0; i < meshFilters.Length; i++)
        {
            mats[i] = meshRenderer[i].sharedMaterial;                           //获取材质球列表

            combine[i].mesh = meshFilters[i].sharedMesh;
            combine[i].transform = meshFilters[i].transform.localToWorldMatrix;
            meshFilters[i].gameObject.SetActive(false);
        }

        transform.GetComponent<MeshFilter>().mesh = new Mesh();
        transform.GetComponent<MeshFilter>().mesh.CombineMeshes(combine, false);//为mesh.CombineMeshes添加一个 false 参数，表示并不是合并为一个网格，而是一个子网格列表

        transform.GetComponent<MeshRenderer>().sharedMaterials = mats;          //为合并后的GameObject指定材质

        transform.gameObject.SetActive(true);
    }
}

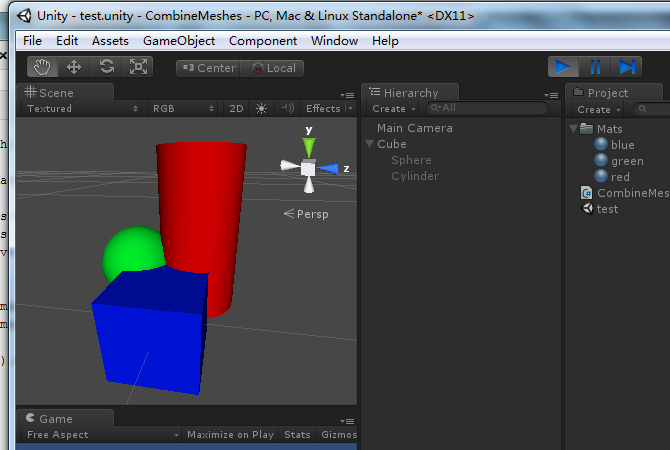

再一次运行后，如图：

达到目的。

还可以进而在脚本中做相应修改，以满足更复杂一些的需求。主要在于，理解了网格合并的原理，即可灵活运用。比如，在循环中，将

meshFilters[i].gameObject.SetActive(false);

替换为

if (meshFilters[i].gameObject.name != gameObject.name)
{
    Destroy(meshFilters[i].gameObject);
}

即可合并后更洁癖一些。有兴趣的话，可以试试将这三个模型，放在一个空物体下，看看怎样修改代码才能合并明白：）

晚些时候，我会添加上合并角色骨骼模型的使用方法，即合并含有<SkinnedMeshRenderer>这个组件的，记得初次接触官网那个换装的例子研究了好久。

附上主要语句的中文手册地址：http://game.ceeger.com/Script/Mesh/Mesh.CombineMeshes.html
