eclipse activiti 使用 集成 插件

activiti官网：https://www.activiti.org

activiti插件官网：https://www.activiti.org/designer/update/

发展史，jBPM4之前，创始人因技术路线问题分家。从对比可以看出技术路线，Activiti5与jBPM5技术组成对比：

序号	技术组成	Activiti	jBPM5
1	数据库持久层ORM	MyBatis3	Hibernate3
2	持久化标准	无	JPA规范
3	事务管理	MyBatis机制/Spring事务控制	Bitronix，基于JTA事务管理
4	数据库连接方式	Jdbc/DataSource	Jdbc/DataSource
5	支持数据库	Oracle、SQL Server、MySQL等多数数据库	Oracle、SQL Server、MySQL等多数数据库
6	设计模式	Command模式、观察者模式等
7	内部服务通讯	Service间通过API调用	基于Apache Mina异步通讯
8	集成接口	SOAP、Mule、RESTful	消息通讯
9	支持的流程格式	BPMN2、xPDL、jPDL等	目前仅只支持BPMN2 xml
10	引擎核心	PVM（流程虚拟机）	Drools
11	技术前身	jBPM3、jBPM4	Drools Flow
12	所属公司	Alfresco	jBoss.org

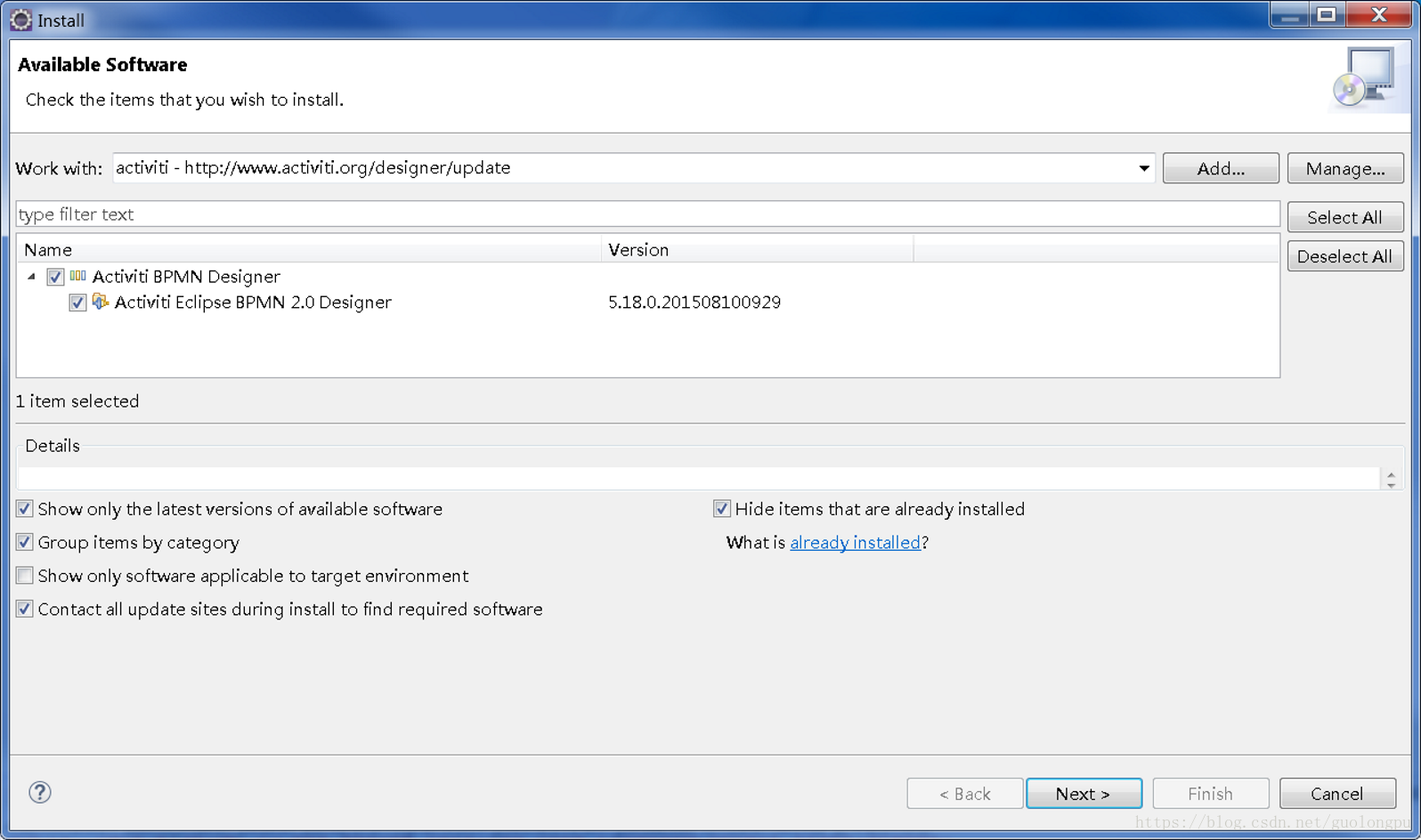

步骤1.eclipse插件安装：

eclipse > help > install new software...  > add..

name: activiti    url: https://www.activiti.org/designer/update/

步骤2.eclipse spring中集成activiti

pom.xml   添加需要的。

<activiti.version>5.15.1</activiti.version>
    <!--activity工作流依赖-->
    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-engine</artifactId>
      <version>${activiti.version}</version>
    </dependency>
    <!-- activiti 与 Spring 集成 -->
    <dependency>
      <groupId>org.activiti</groupId>
      <artifactId>activiti-spring</artifactId>
      <version>${activiti.version}</version>
    </dependency>

applicatonContext.xml    添加需要的。

<!--流程引擎配置项-->
    <bean  id="processEngineConfiguration" class="org.activiti.spring.SpringProcessEngineConfiguration">
        <!--数据源 和系统同一个-->
        <property name="dataSource" ref="dataSource"/>
        <property name="transactionManager" ref="transactionManager" />
        <!--更新数据库表 如果没有 则创建-->
        <property name="databaseSchemaUpdate" value="true" />
        <!-- 是否启动jobExecutor -->
        <property name="jobExecutorActivate" value="false" />
        <property name="activityFontName" value="宋体"/>
        <property name="labelFontName" value="宋体"/>
        <!--自动部署流程-->
        <property name="deploymentResources">
            <list>
                <value>classpath*:workflow/*.bpmn</value>
            </list>
        </property>
    </bean>

    <!--流程引擎-->
    <bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean">
        <property name="processEngineConfiguration" ref="processEngineConfiguration" />
    </bean>

    <!-- 工作流数据存储服务 -->
    <bean id="repositoryService" factory-bean="processEngine" factory-method="getRepositoryService" />
    <!-- 工作流运行时服务 -->
    <bean id="runtimeService" factory-bean="processEngine" factory-method="getRuntimeService" />
    <!--  工作流任务服务-->
    <bean id="taskService" factory-bean="processEngine" factory-method="getTaskService" />
    <!--  工作流历史数据服务-->
    <bean id="historyService" factory-bean="processEngine" factory-method="getHistoryService" />
    <!--  工作流管理服务-->
    <bean id="managementService" factory-bean="processEngine" factory-method="getManagementService" />
    <!-- 工作流身份识别服务 -->
    <bean id="IdentityService" factory-bean="processEngine" factory-method="getIdentityService" />
    <!--<import resource="spring-job.xml"/>-->
    <import resource="spring-shiro.xml"/>

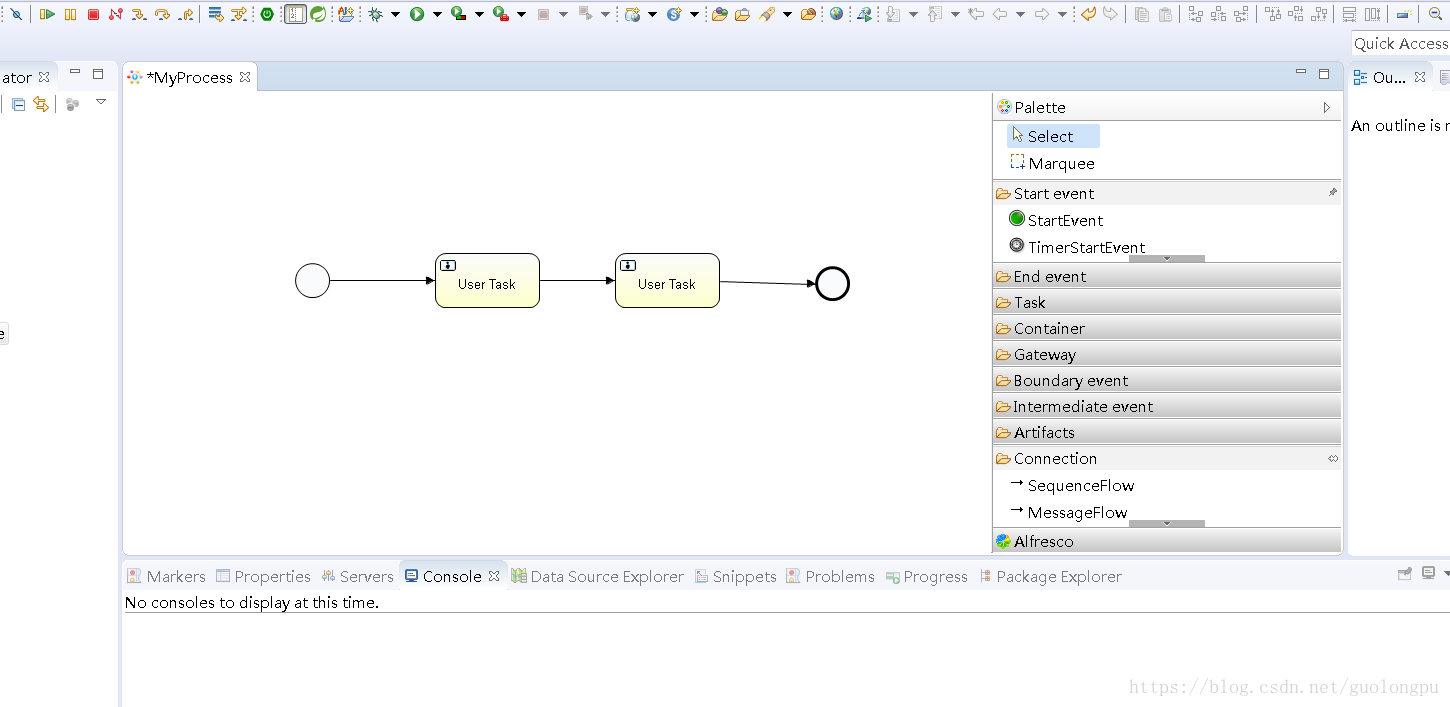

*.bpm  利用上面安装的插件，图形化，制作工作流。路径：src/main/resources/workflows/*.bpmn

步骤3.写代码。去实现，工作流的逻辑。

略。
